HINWEIS
HINWEIS
HINWEIS
Verwenden Sie für die CAN-Kommunikation zwischen AC-Sensor und MyReserve ein Netzwerkkabel
(mind. Cat.5e). Nutzen Sie für High (H) und Low (L) ein verdrilltes Adernpaar. Dabei jeweils (L) und (H) an das
gleiche Adernpaar anschließen.

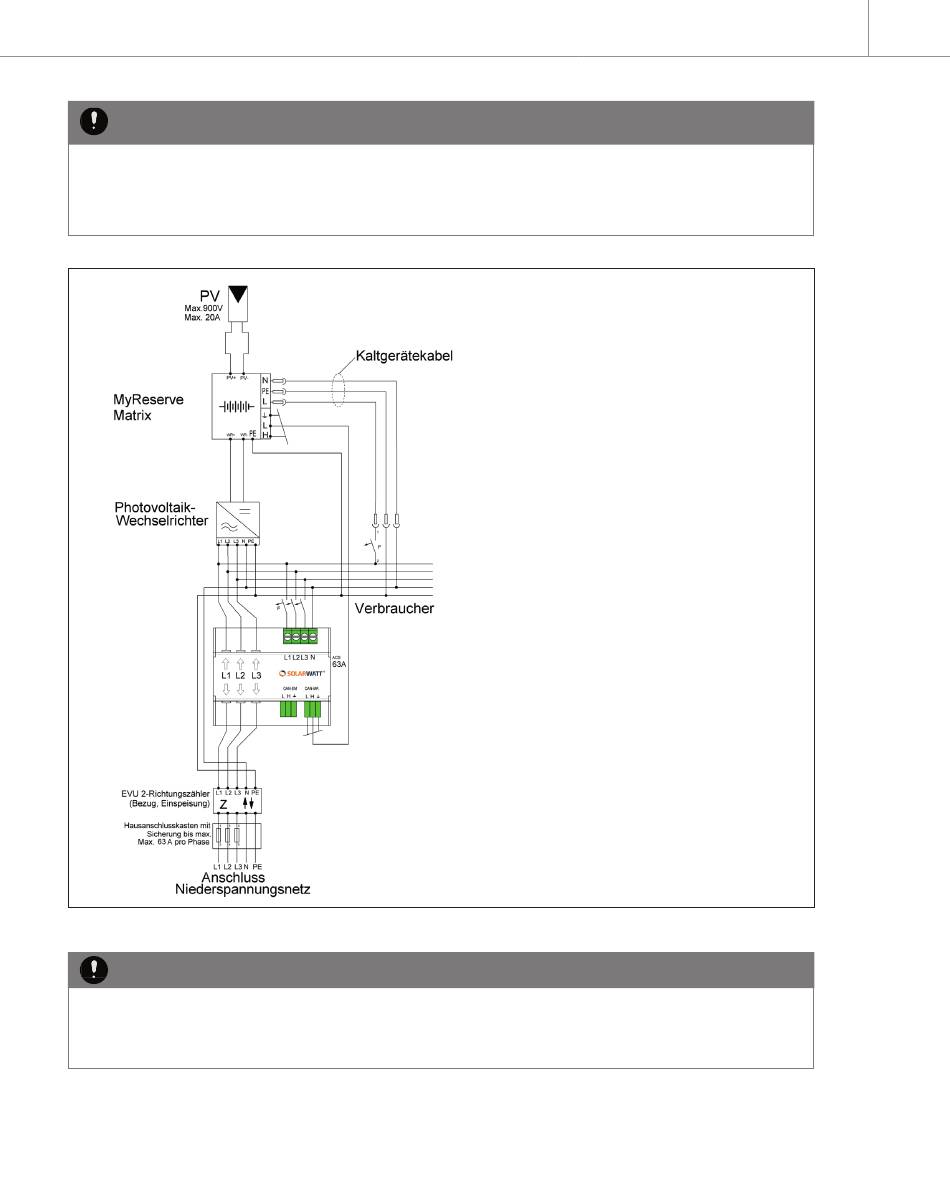

Schaltplan MyReserve und AC-Sensor 63 bei 3-phasiger Messung
HINWEIS
HINWEIS
HINWEIS
HINWEIS
Bei einphasigem Anschluss und/oder Strömen ≥ 63 A beachten Sie bitte das Anschlussbeispiel zum AC-Sensor
63 sowie die Installationsanleitung Phasensplitter.
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
DE
Seite 41
