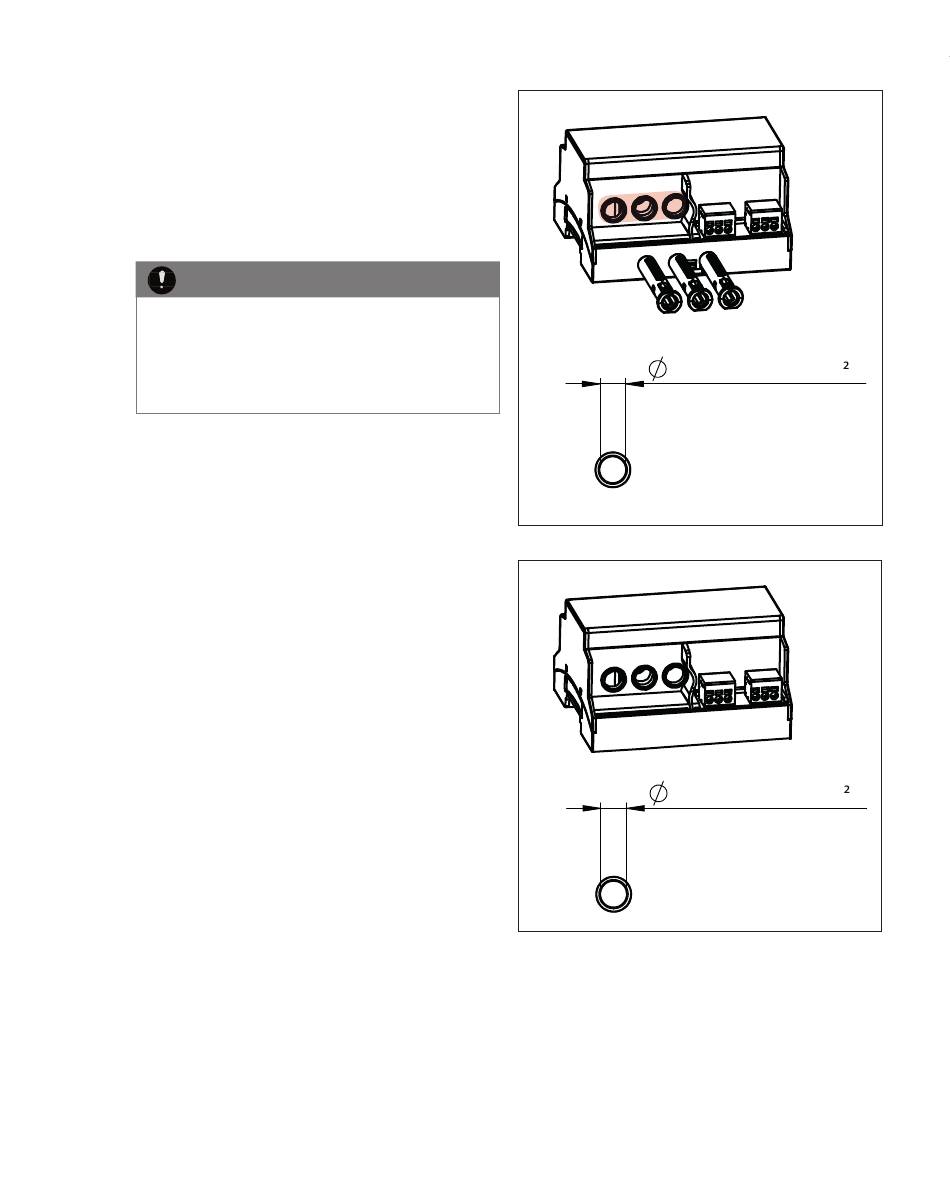

Der AC-Sensor hat Durchführungen für die drei Außenlei-
ter L1, L2 und L3 (siehe Abb).
Wenn Sie Kabel mit einem Querschnitt bis max. 10 mm
setzen, stecken Sie die im Lieferumfang des AC-Sensor 63
enthaltenen Hülsen in die Durchführungen für die Außen-
leiter (D).
HINWEIS
HINWEIS
HINWEIS
HINWEIS
Wenn Sie Kabel mit einem Durchmesser >10 mm ein-
setzen, sind die mitgelieferten Hülsen nicht verwend-
bar. Beachten Sie, dass sich die Hülsen nach dem Ein-
führen nicht mehr entfernen lassen!
Kabel mit einem Querschnitt bis max. 16 mm
Hülsen montiert werden.
Seite 38
ein-
2
können ohne
2
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
7,2 mm / max. 10 mm
9,7 mm / max. 16 mm
