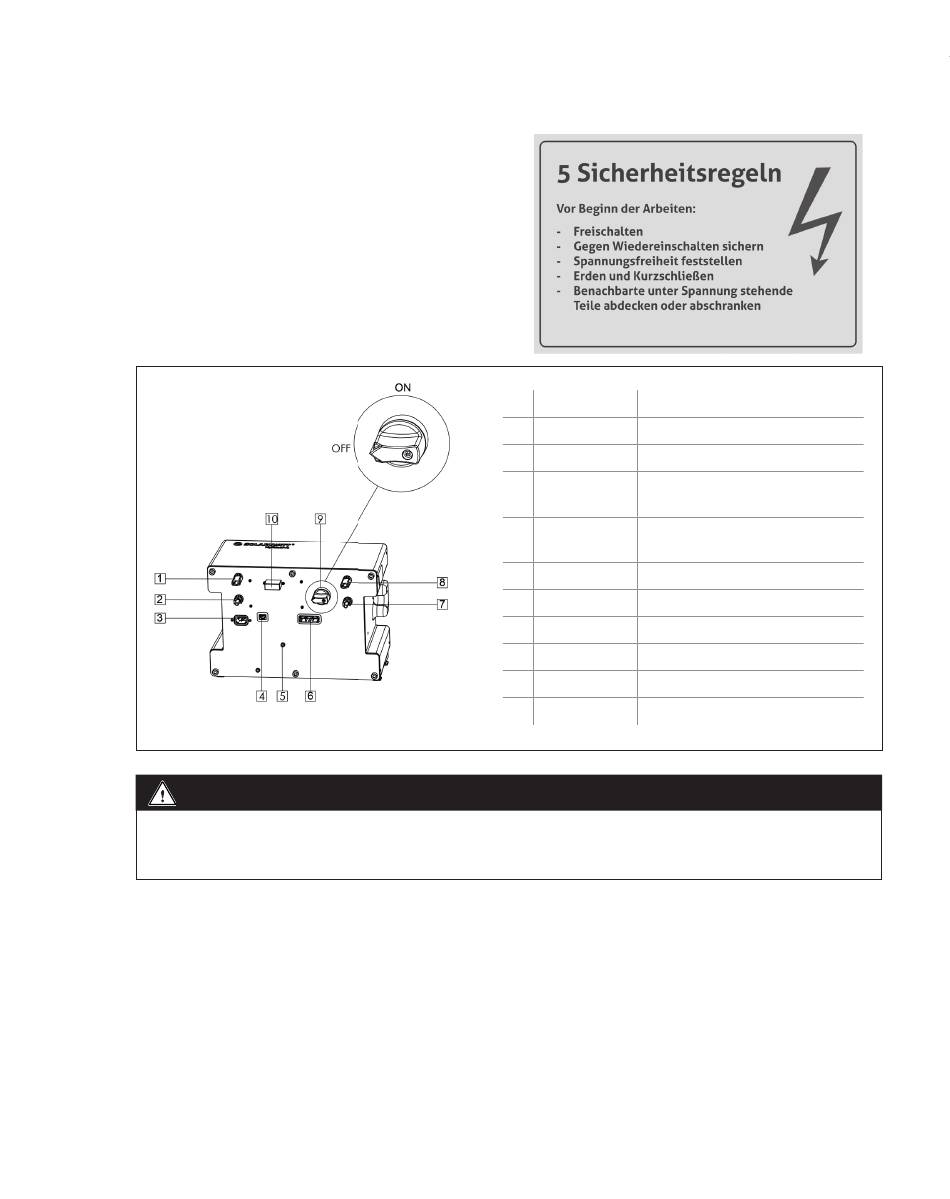

Anschlusskabel installieren
Schließen Sie die Anschlusskabel nach Vorgabe der bei-
fügten Grafi k an MyReserve Command an.
Beachten Sie die richtige Konfektionierung der An-
schlusskabel.
GEFAHR
Kabelinstallation ausschließlich im ausgeschalteten Zustand gestattet. DC-Trennschalter ausschalten (OFF).
5 Sicherheitsregeln beachten!
Seite 28
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
Label
1
INV (+)
Wechselrichter Pluspol (WMC4)
2
INV (-)
Wechselrichter Minuspol (WMC4)
3
230V AC
AC-Spannungsversorgung
(Kaltgerätestecker-Anschluss)
4
CAN
Datenkommunikation für
AC-Sensor (RJ45)
5
PE
Erdungs-Anschluss (M6)
6
BAT
Batterieanschluss
7
PV (-)
PV-String Minuspol (WMC4)
8
PV (+)
PV-String Pluspol (WMC4)
9
ON/OFF
DC-Trennschalter
10
STATUS
Status LED/ Bluetooth-Antenne
