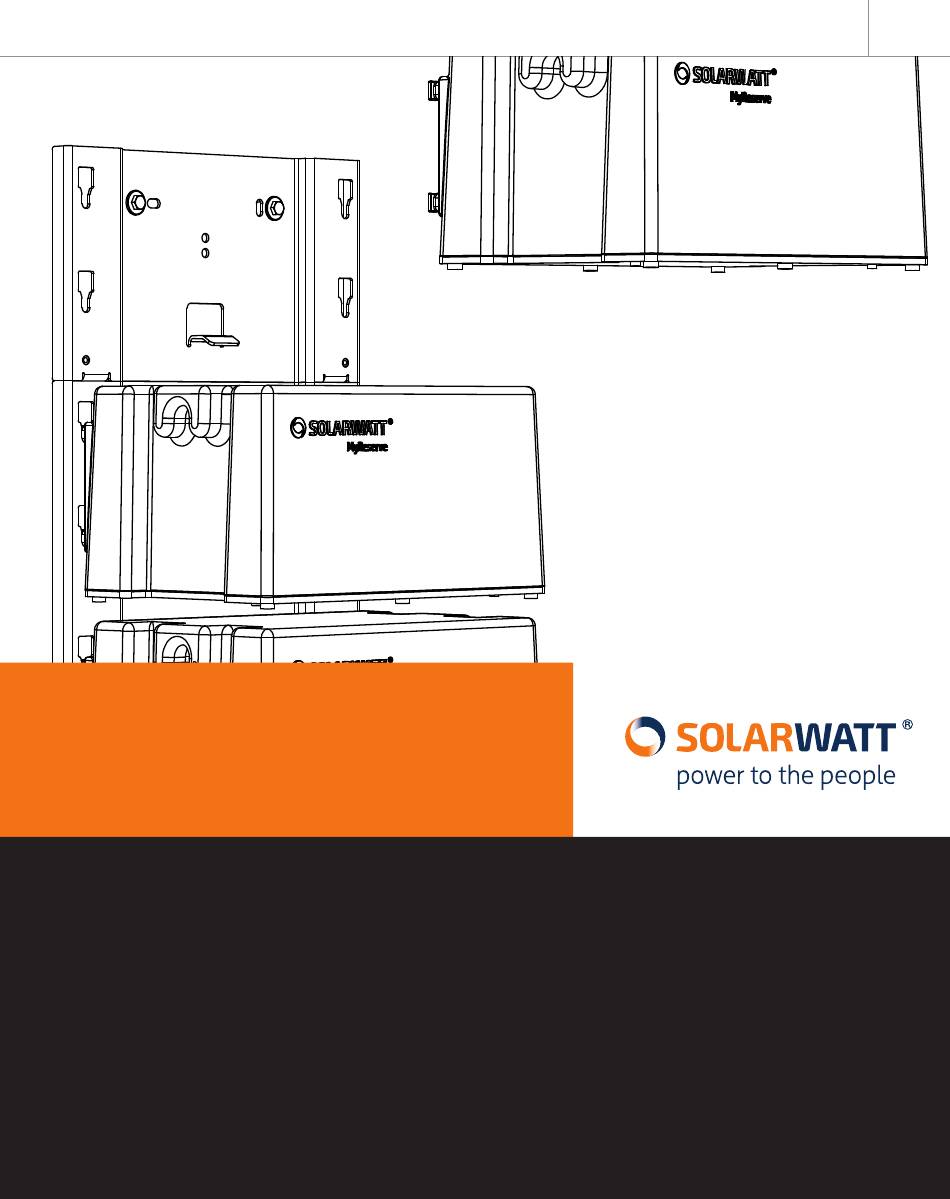

- Seite 1 SOLARWATT MYRESERVE MATRIX INSTALLATIONS- UND BEDIENUNGSANLEITUNG Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 1...
- Seite 2 Montage ..................17 Anforderungen an den Montageort ....................17 Installation MyReserve ........................18 Installation des AC-Sensors ......................37 Installation von Clustersystemen ....................42 Seite 2 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 3 Hinweise bei Feuerlöschmaßnahmen ................... 48 FAQ ....................49 Verpackung, Lagerung, Transport ........... 51 Umwelt ................... 52 Anhang ................... 53 Mitgeltende Dokumente ..............58 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 3...
- Seite 4 Verwendung, bei Reparaturen, beim Öffnen Produkt vorzunehmen. des Speichersystems und durch jegliche Handlungen von © SOLARWATT GmbH 2017 nicht qualifizierten und nicht von SOLARWATT zertifizierten Seite 4 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 5 Gleichstrom (direct current) Power Data Gateway Wechselstrom Sensor AC-Sensor 63 Protective Earth Controller Area Network Photovoltaik Energieversorgungsunternehmen Wechselrichter Kom. Kommunikation Batteriemodul MyReserve Pack 22.2 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 5...
- Seite 6 • MyReserve nicht in korrosiver oder ammoniakhaltiger jeglicher Garantieanspruch. Atmosphäre installieren und keine korrosionsfördern- den Stoffe oder brennbaren Materialien in der Nähe lagern Seite 6 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 7 Schäden durch falsche Handhabung! Werden folgende Hinweise zur Handhabung des Gerätes nicht beachtet, kann dies zu Gefahr für Leib und Leben oder Sachschäden am Produkt und an anderen Geräten führen, für die SOLARWATT keinerlei Haftung übernimmt. • Die Inbetriebnahme des MyReserve Batteriespei- •...
- Seite 8 Hinweis nicht beachtet, kann ein Personenschaden oder ein Geräteschaden die Folge sein. HINWEIS HINWEIS HINWEIS HINWEIS Dieser Hinweis gibt Ihnen Anwendungsempfehlungen und hilfreiche Tipps. Seite 8 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 9 Die relevante Geräteausstattung entspricht den Anforderungen gemäß UN Trans- UN 38.3 porttest 38.3. Bluetooth Kommunikation RCM (Regulatory Compliance Mark) Das Produkt entspricht den Anforderungen der zutreff enden australischen Stan- dards Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 9...
- Seite 10 Schraube M6 x 20 (iso 7280-2) Schraube M6 x 10 (iso 7280-2) Kabelbaum Batterie zu Batterie Unterlegscheibe M6 MyReserve Matrix Schrauben-Set* Karosseriescheibe M6 Seite 10 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 11 Schraube M6 x 20 (iso 7280-2) Schraube M6 x 10 (iso 7280-2) 14 1x USB Netzteil PDG Unterlegscheibe M6 15 1x Patchkabel (1,5 m) Karosseriescheibe M6 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 11...
- Seite 12 AC-Sensors 63 mit Auslösecharakteristik B10A oder • feiner Schlitzschraubendreher B16A • ggf. Laptop • 1-poliger Sicherungsautomat max. 16A zur Absiche- rung der Spannungsversorgung MyReserve Command Seite 12 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 13 Das System Aufbau Gesamtsystem 1 MyReserve Command (Konverter) 2 MyReserve Pack 22.2 (Batteriemodul) 3 Wandhalter 4 Kabelbaum 5 Schutzabdeckung Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 13...
- Seite 14 Status LED/ Bluetooth-Antenne Befestigungslöcher Schutzabdeckung (geeignet für M6x20) Erdungsanschluss Befestigungslöcher Gummistopfen Batteriekabel (geeignet für M6x10) Aufhängung ACHTUNG MyReserve Command nicht auf den Anschlusssteckern abstellen. Seite 14 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 15 10,8 cm (6TE) 1 Anschlussbereich für Außenleiter und Neu- tralleiter (Spannungsmessung) 2 CAN Kommunikation MyReserve 3 CAN Kommunikation EnergyManager 4 Durchführungen für Außenleiter (Strommessung) Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 15...
- Seite 16 Verwenden Sie zur Anlagenplanung immer den MyReserve String-Konfigurator. Der Konfigurator steht Ihnen im Pro-Bereich unserer Website www.solarwatt.de unter dem Menüpunkt „Werk- zeuge“ zur Verfügung. Seite 16 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 17 Uneingeschränkte Leistungsfähigkeit für den Haushalt ist im Bereich 0°C bis 30°C gegeben. • Über +45°C muss mit einer beschleunigten kalendarischen Alterung der Zellen gerechnet werden. °C Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 17...
- Seite 18 Beachten Sie hierzu die nachfol- löcher an der Wand. gend abgebildete Übersicht zur Anordnung der Wandhal- ter MyReserve . Wandhalter A2 Wandhalter A1 Seite 18 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 19 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 19...
- Seite 20 Beachten Sie das Produktgewicht bezüglich der Traglast der Befestigungsmittel und der tragenden Wand. min. Abstand Wandhalter zum Boden bzw. nächstem Gerät / Wand Seite 20 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 21 Wandmaterial geeignet sein. Kabelhalter montieren Bringen Sie am untersten Wandhalter zwei Kabelbinder (im Lieferumfang enthalten) für die spätere Fixierung der Anschlusskabel an. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 21...
- Seite 22 Hängen Sie die MyReserve Command an den untersten Wandhalter in die untersten 4 Aussparungen ein. Anschließend von unten nach oben die MyReserve Pack Batteriemodule an den Wandhalter einhängen. Seite 22 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 23 HINWEIS HINWEIS HINWEIS HINWEIS Bewahren Sie die Verschlussstopfen auf, um bei ei- nem eventuellen Transport der Module Verschmut- zungen zu vermeiden zu können. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 23...
- Seite 24 Fixierungsloch der Gummidichtung zeigt nach unten Oberes Modul Brückenstecker Unteres Modul Kabelbaum Batterie zu Batterie (Anzahl abhängig von Ausbaustufe) Kabelbinder Kabelbaum Command zu Batterie Fixierungsloch Gummidichtung Seite 24 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 25 Karosseriescheibe (größere Unterlegscheibe) zur Montage. Karosseriescheibe M6 Schraube M6 x 10 M6 x 10 Unterlegscheibe M6 Schraube M6 x 10 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 25...
- Seite 26 Muttern und Scheiben von den seitlichen Erdungsbolzen der MyReserve Pack 22.2 und MyReserve Command Mo- dule lösen. PE-Kabel an MyReserve Command und MyReserve Pack anschrauben. Erdung prüfen! Seite 26 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 27 Öff nungen der Schutzabdeckung verschließen. ACHTUNG Schrauben nur handfest anschrauben. Bei zu großem Drehmoment können die Gewinde- bohrungen beschädigt werden M6 x 20 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 27...
- Seite 28 PV (+) PV-String Pluspol (WMC4) ON/OFF DC-Trennschalter STATUS Status LED/ Bluetooth-Antenne GEFAHR Kabelinstallation ausschließlich im ausgeschalteten Zustand gestattet. DC-Trennschalter ausschalten (OFF). 5 Sicherheitsregeln beachten! Seite 28 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 29 PE-Kabel an Erde der Hausinstallation anschließen. Erdung prüfen! GEFAHR 1 Erdungsbolzen Bei nicht vorschriftsgemäßem Anschluss der Erdung 2 Kabelschuh M5 besteht Lebensgefahr! 3 Zahnscheibe 4 Unterlegscheibe 5 Mutter Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 29...
- Seite 30 VIA-568B oder VIA 568A Arretierungsfeder Arretierungsfeder PIN Belegung Farbe VIA-568B VIA-568A CAN H orange/weiß grün/weiß CAN L orange grün Arretierungsfeder grün orange Seite 30 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 31 Adernpaar. Hierdurch wird eine verbesserte Abschirmung gegen Störeinfl üsse er- CAN Kommunikation MyReserve Command und AC-Sensor 63 reicht. Max. mögliche Kabellänge beträgt 100m. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 31...
- Seite 32 Wechselrichter Pluspol INV (-) Wechselrichter Minuspol PV (-) PV-String Minuspol PV (+) PV-String Pluspol ACHTUNG Polarität an den Ein- und Ausgängen MyReserve Command beachten. Seite 32 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 33 MyReserve Command in die Buchse AC 230 V anstecken oder beiliegendes Kaltgerätekabel ein- setzen. Alternativ: Installationskabel fi xieren Fixieren Sie die Installationskabel an den Kabelbindern des unteren Wandhalters. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 33...
- Seite 34 Den Status des MyReserve können Sie über die STATUS LED Anzeige unterhalb des MyReserve Command einsehen. Eine Beschreibung der LED Codes können Sie der nachfolgend aufgeführten Übersicht „LED Anzeige MyReserve Com- mand“ entnehmen. Seite 34 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 35 MyReserve Command ist eine Entladezeit von 5 Minuten abzuwarten, bevor Arbeiten an dem Gerät durchgeführt werden dürfen. LED Anzeige MyReserve Command LED Anzeige Bluetooth LED Performance LEDs Status LED Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 35...
- Seite 36 Seite 36 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 37 10,8 cm (6 TE) 1 Anschlussbereich für Außenleiter und Neu- tralleiter (Spannungsmessung) 2 CAN Kommunikation MyReserve 3 CAN Kommunikation EnergyManager 4 Durchführungen für Außenleiter (Strommessung) Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 37...
- Seite 38 Kabel mit einem Querschnitt bis max. 16 mm können ohne Hülsen montiert werden. 9,7 mm / max. 16 mm Seite 38 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 39 Wiedereinschalten sichern. Sicherstellen, dass die Leiter, die an den AC-Sensor 63 ange- schlossen oder von diesem abgeklemmt werden sollen, spannungsfrei sind. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 39...
- Seite 40 Die Absicherung der Leitungen zur Spannungsmessung kann unter Beachtung geltender Normen und Herstel- lerangaben auch durch einen Doppelabgriff an einem vorhandenen Leitungsschutzschalter realisiert werden. Seite 40 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 41 HINWEIS HINWEIS HINWEIS Bei einphasigem Anschluss und/oder Strömen ≥ 63 A beachten Sie bitte das Anschlussbeispiel zum AC-Sensor 63 sowie die Installationsanleitung Phasensplitter. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 41...
- Seite 42 Sie können bis zu zwei MyReserve Commands in einer Installation mit einem AC-Sensor betreiben. Pro MyReserve Command können flexible ein bis fünf MyReserve Pack 22.2 installiert werden. (Verfügbar ab 11/2017) Seite 42 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 43 PDG aufgerufen werden. folgende URL auf: http://solarwattgw Ändern Sie dort die Netzwerkeinstellungen und beenden im Anschluss die Verbindung zwischen PDG und Laptop. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 43...
- Seite 44 SOLARWATT Pro mit Ihren Zugangsdaten als Installa- teursbetrieb ein. Unter dem Menüpunkt Kundenverwaltung geben Sie bitte alle benötigten Kun- dendaten zur Garantieaktivierung ein. Seite 44 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 45 Anlagenbetreiber alle wichtigen Größen wie max. Leerlaufspannung PV-String und max. Strom PV-String überprüfen und dokumentieren. Des Weiteren müssen die Seriennummern des MyReserve und der Batterie- module dokumentiert werden. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 45...
- Seite 46 Schlag führen. Die Wahrscheinlichkeit eines elektrischen Schlages kann verringert werden, wenn die Erdung bei der Errichtung und Wartung entfernt wird (gilt für Einrichtungen und abgesetzte Batterieversorgungen ohne geerdeten Versorgungsstromkreis). Seite 46 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 47 Sie die unter Status aufgeführten Lö- sungsvorschläge aus. Sollte das Problem weiterhin beste- hen, wenden Sie sich an den Technischen Support unter +49 88 95 333. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 47...
- Seite 48 Atmen Sie Dämpfe nicht ein bzw. verwenden Sie ein umluftunabhängiges Atemschutzgerät. Tragen Sie wenn möglich einen Vollschutzanzug. Der Heizwert der Batterie beträgt ca. 140 MJ. Seite 48 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 49 Überspannungen im Netz kommen. MyReserve Mittagszeit speichern? setzt auf ein mehrschichtiges Sicherheitssystem, welches Der MyReserve Batteriespeicher arbeitet mit einem u.a. sämtliche Zustände des Speichersystems und seiner Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 49...
- Seite 50 Li-Ionenbatterien altern schneller wenn sie vollgeladen sind. Zur Optimierung der Lebensdauer setzt MyReserve deshalb einen selbstlernenden Lade-Algorithmus ein, welcher die Batterien erst kurz vor Sonnenuntergang voll- Seite 50 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 51 ACHTUNG Schäden oder Defekt durch unsachgemäßen Transport des MyReserve oder der Batteriemodule Beachten Sie dazu das mitgeltende Dokument “MyReserve Pack Handhabungs- und Transporthinweise“. Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 51...
- Seite 52 AC-Sensor 63 muss nach den vor Ort gültigen Entsor- gesetzlich vorgeschriebenen Entsorgungsprozess zuge- gungsvorschriften für Elektronikschrott entsorgt werden. führt. Hierzu kontaktieren Sie bitte SOLARWATT (info@ SOLARWATT.net). Die anfallenden Entsorgungskosten Seite 52 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 53 Auflagen der EU-Richtlinien übereinstimmt. Dresden, 13.07.2017 Ort und Datum der Ausstellung Detlef Neuhaus Carsten Bovenschen Geschäftsführung (CEO) Geschäftsführung (CFO) SOLARWATT GmbH Maria-Reiche-Str. 2a 01109 Dresden www.solarwatt.de Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 53...
- Seite 54 Schaltplan MyReserve Matrix und EnergyManager ACHTUNG Stecken Sie die Bus Terminierung am EnergyManager an! Seite 54 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 55 Datenblätter Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 55...
- Seite 56 Seite 56 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 57 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 57...
- Seite 58 Situationen! max. Strom 15 W Steckkontakte während das System unter Laststrom GEFAHR! ist. Missachtung führt zu gefährlichen Situationen! GEFAHR! UN 38.3 Mitgeltende Dokumente Seite 58 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
- Seite 59 Datenblatt AC-Sensor 63 • Installationsanleitung AC-Sensor 63 • MyReserve Pack Handhabungs- und Transporthinweise • Installationsanleitung EnergyManager • Weidmüller PV stick Installationsanleitung • Installationsanleitung Phasensplitter Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017 Seite 59...
- Seite 60 Tel. + 49 351 8895-0 | Fax + 49 351 8895-100 | info@solarwatt.net Zertifiziert nach ISO 9001 und ISO 14001 | BS OHSAS 18001:2007 HÖCHSTE EFFIZIENZ. ZERTIFIZIERTE SICHERHEIT. GARANTIERTE LEISTUNG. Seite 60 Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017...
