Gummidichtungen montieren
1
Unterlegscheibe M6
2
Schraube M6 x 10
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017

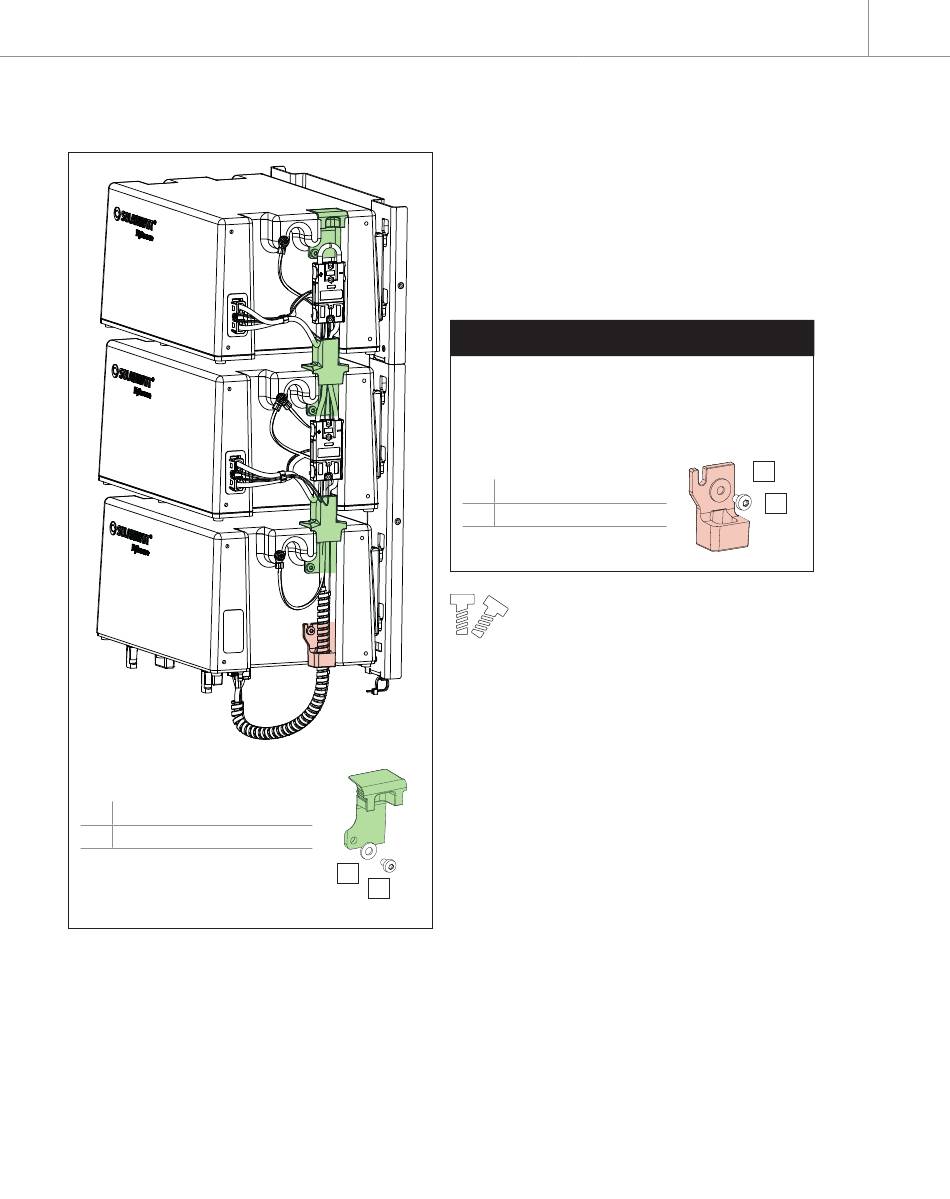

Gummidichtungen der Batteriekabel an MyReserve Com-
mand und MyReserve Pack anschrauben.
Abschluss-Gummistopfen an oberstes Batteriemodul an-
stecken und an oberstes Befestigungsloch anschrauben .
Schrauben iso 7380-2, M6x10 und Unterlegscheiben bei-
liegend.
ACHTUNG
Verwenden Sie bei der unteren Gummidichtung des
MyReserve Command keine Unterlegscheibe son-
dern die beiliegende Karosseriescheibe (größere
Unterlegscheibe) zur Montage.
1
Karosseriescheibe M6
2
Schraube M6 x 10
M6 x 10
1
2
DE
1
2
