CAN-Kommunikation zwischen MyReserve Command und AC-Sensor herstellen
HINWEIS
HINWEIS
HINWEIS
HINWEIS
Verwenden Sie für die CAN-Kommunikation zwischen AC-Sensor und MyReserve Command ein Netzwerk-
kabel (mind. Cat.5e) mit RJ45 Stecker.
Selbstkonfektionierbarer RJ45 Stecker im Lieferumfang beiliegend.

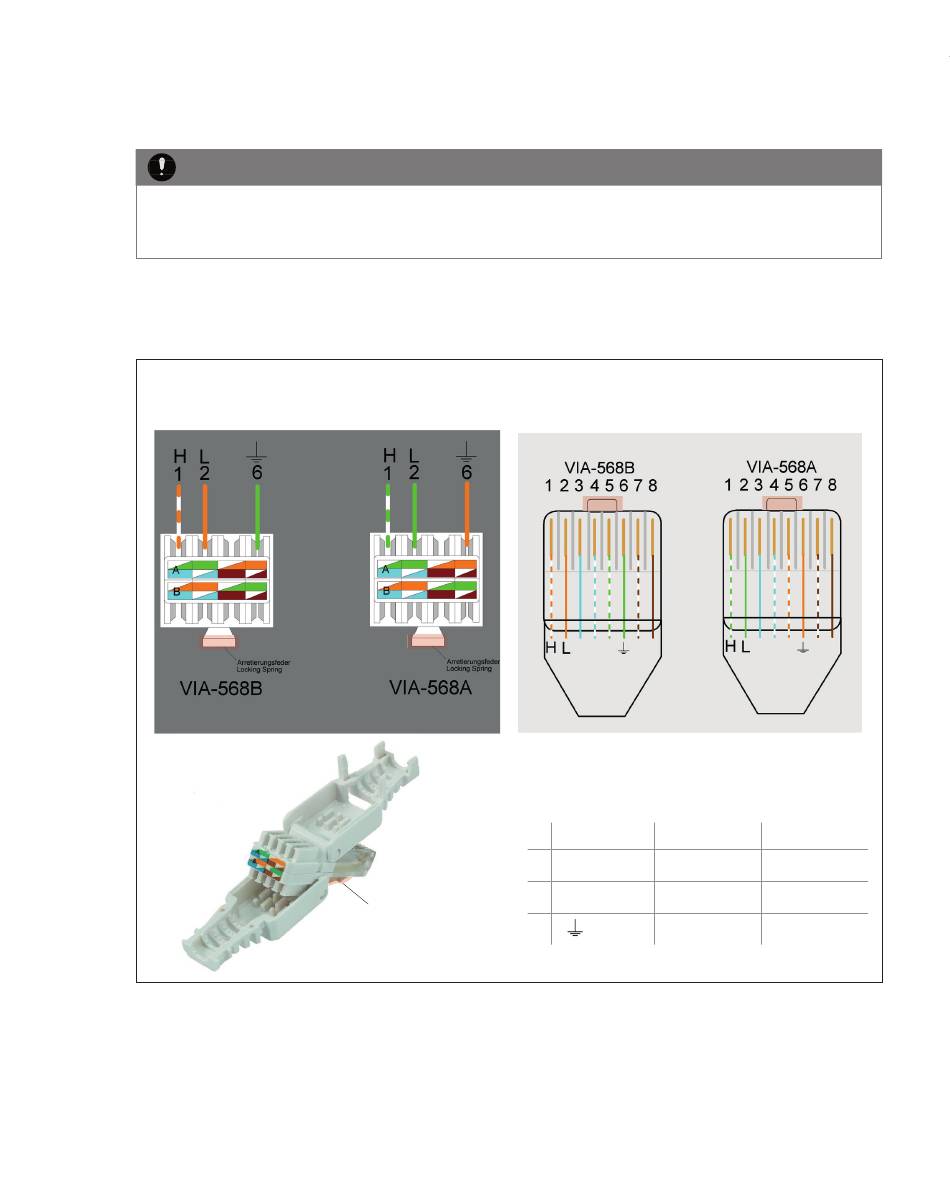

Stecker aufklappen und CAN-Kommunikationskabel gemäß links abgebildeter PIN-Belegung anschließen.
Pin-Belegung bei Verwendung des selbstkonfektio-
nierbaren RJ45 Steckers
Seite 30
Arretierungsfeder
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
alternativ: Pin-Belegung bei Verwendung eines Patch-
kabels VIA-568B oder VIA 568A
Arretierungsfeder
PIN Belegung
Farbe
VIA-568B
1
CAN H
orange/weiß
2
CAN L
orange
6
GND
grün
Arretierungsfeder
VIA-568A
grün/weiß
grün
orange
