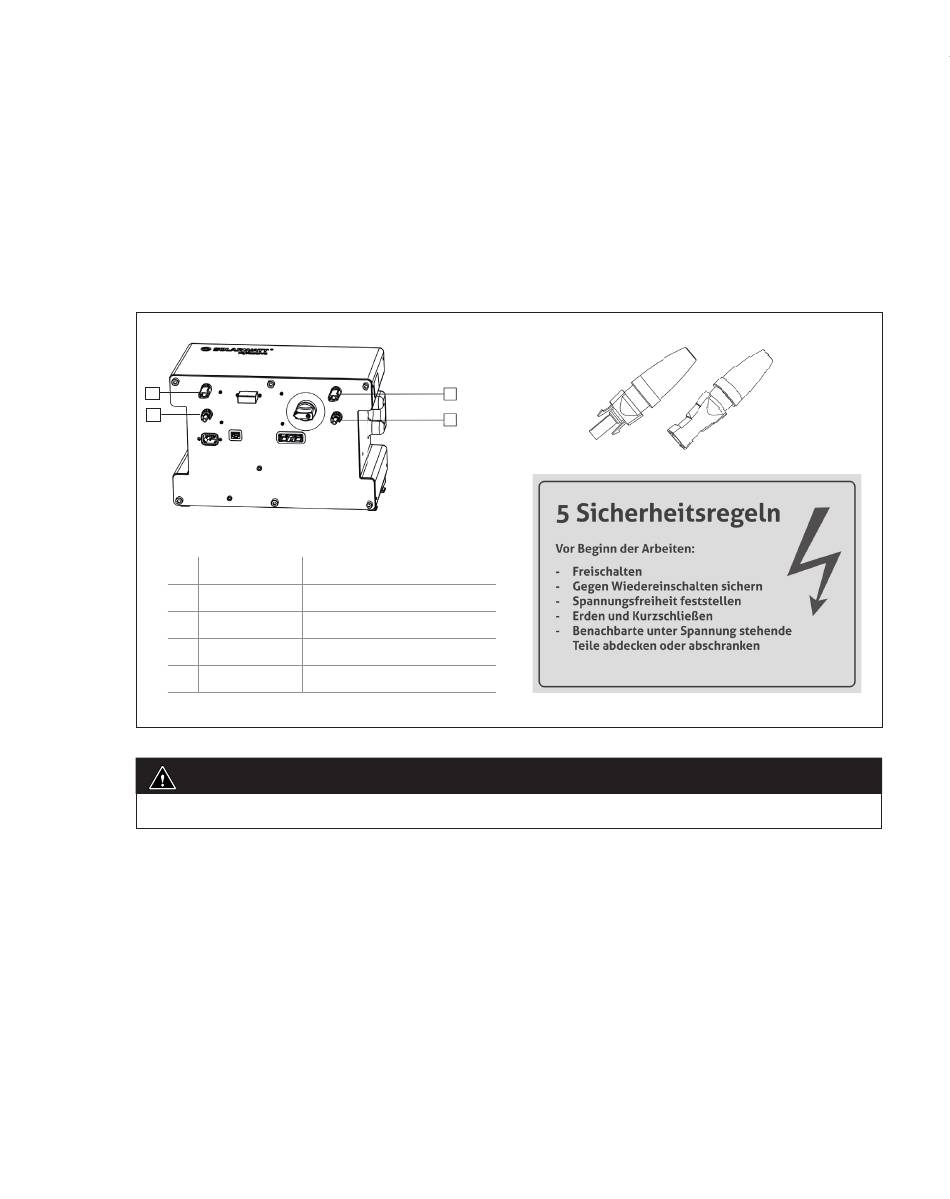

WMC4-Kabel montieren
Prüfen Sie die Polarität der DC-Kabel zur PV-Anlage und
zum Wechselrichter. Stellen Sie sicher, dass die DC-Lei-
tung frei geschaltet ist und beachten Sie die 5 Sicher-
heitsregeln.
Beachten Sie die Installationsanleitung PV-Stick Weid-
müller, welche den WMC4-Steckern beiliegt.
1
2
Beschriftung
1
INV (+)
2
INV (-)
3
PV (-)
4
PV (+)
ACHTUNG
Polarität an den Ein- und Ausgängen MyReserve Command beachten.
Seite 32
3
4
Wechselrichter Pluspol
Wechselrichter Minuspol
PV-String Minuspol
PV-String Pluspol
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
DC-Kabel ausgehend von MyReserve Command zum
Wechselrichter mit WMC4-Steckern verbinden und an
INV-plus und INV-minus anstecken.
DC-Kabel vom PV-String mit WMC4-Steckern verbinden
und an PV-plus und PV-minus anstecken.
