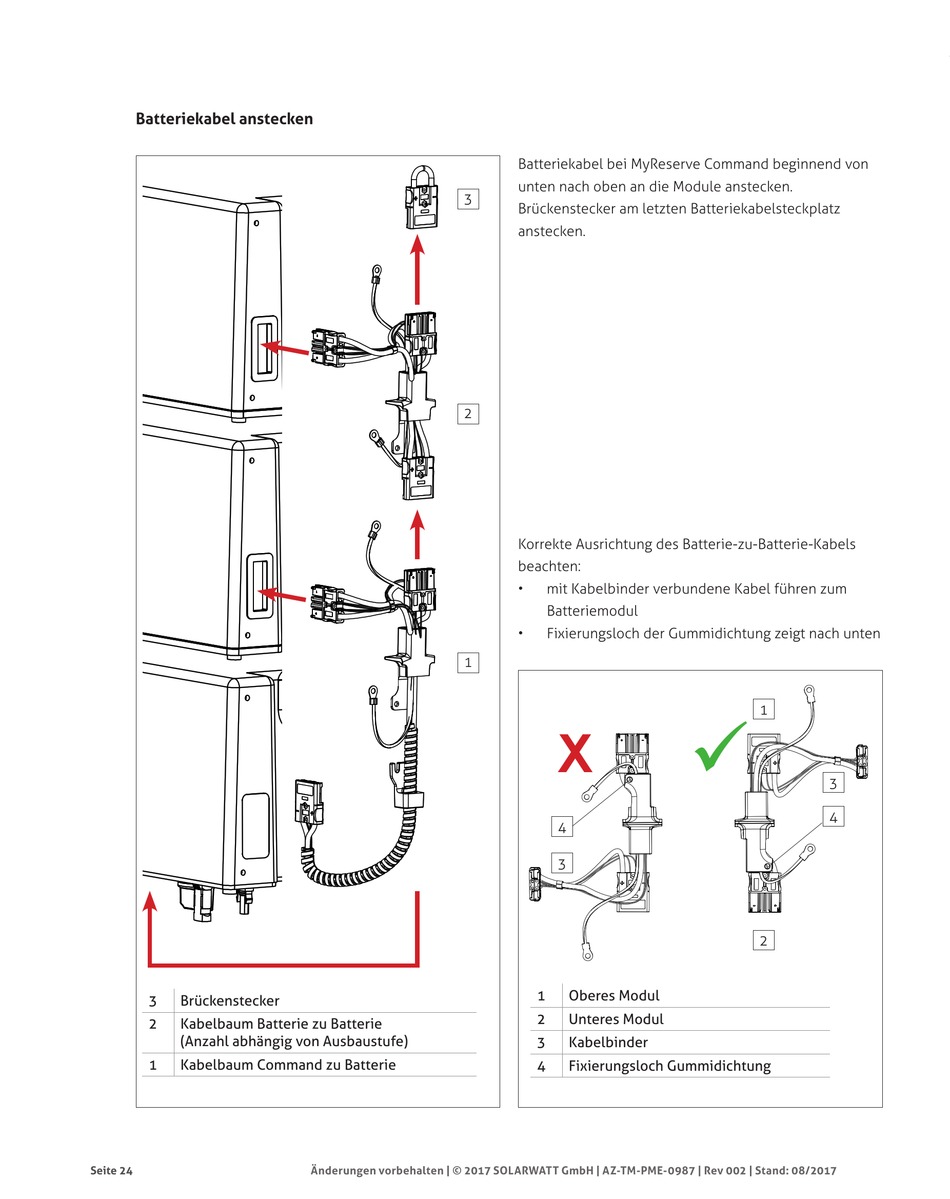

Batteriekabel anstecken
3
Brückenstecker
2
Kabelbaum Batterie zu Batterie
(Anzahl abhängig von Ausbaustufe)
1
Kabelbaum Command zu Batterie
Seite 24
3
2
1
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
Batteriekabel bei MyReserve Command beginnend von
unten nach oben an die Module anstecken.
Brückenstecker am letzten Batteriekabelsteckplatz
anstecken.
Korrekte Ausrichtung des Batterie-zu-Batterie-Kabels
beachten:
•
mit Kabelbinder verbundene Kabel führen zum
Batteriemodul
•
Fixierungsloch der Gummidichtung zeigt nach unten
X
4
3
1
Oberes Modul
2
Unteres Modul
3
Kabelbinder
4
Fixierungsloch Gummidichtung
1
3
4
2
