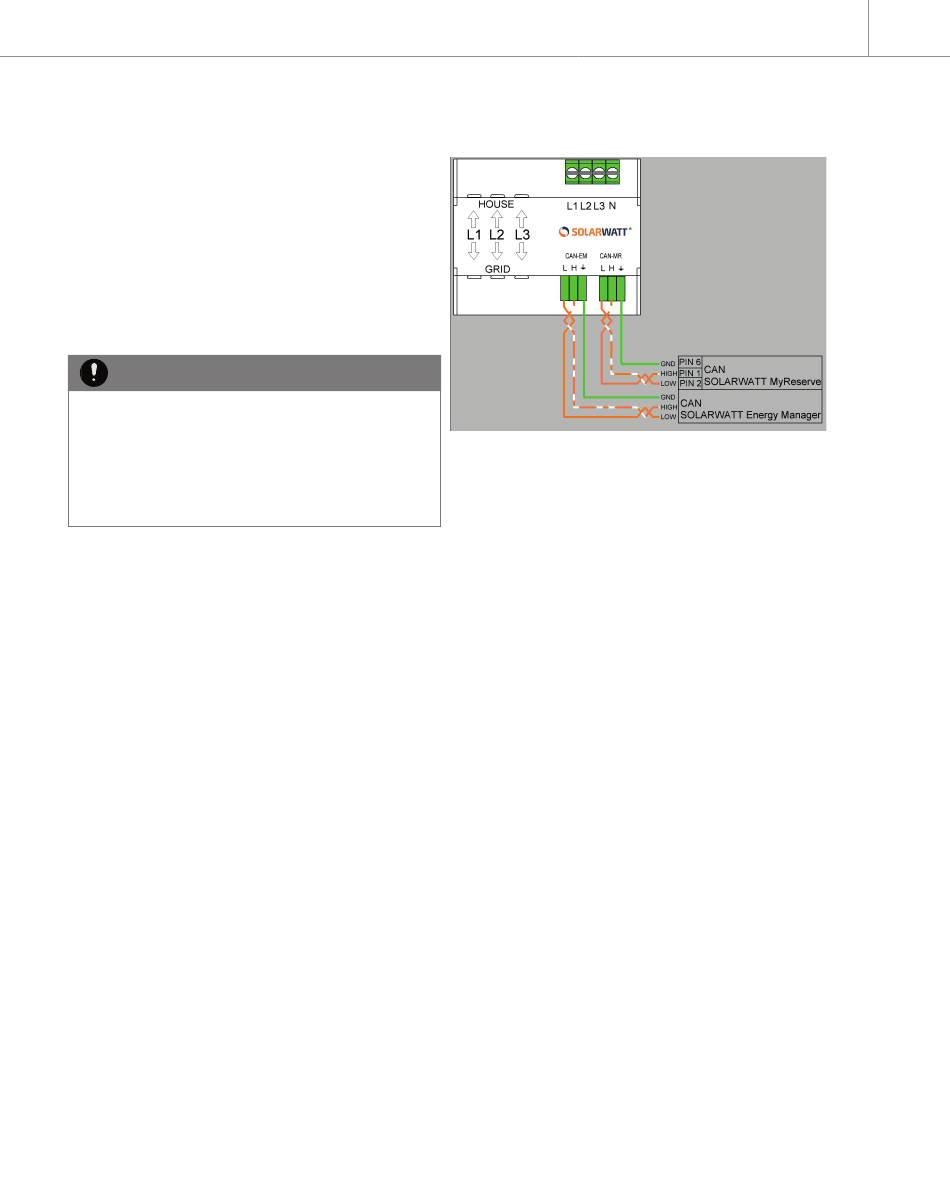

Trennen Sie den RJ45 Stecker des Netzwerkkabels an der
Seite ab, welche an einen AC-Sensor angeschlossen wer-
den soll. Verbinden Sie die Kabeladern CAN H, CAN L und
GND mit dem Anschluss des CAN MR am AC-Sensor.
Installieren Sie den AC-Sensor in der Hausinstallation ge-
mäß den Installationsvorgaben (siehe Installationsschrit-
te AC-Sensor).
HINWEIS
HINWEIS
HINWEIS
HINWEIS
Verwenden Sie für CAN H und CAN L immer ein ge-
meinsam verdrilltes Adernpaar. Hierdurch wird eine
verbesserte Abschirmung gegen Störeinfl üsse er-
reicht.
Max. mögliche Kabellänge beträgt 100m.
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
CAN Kommunikation MyReserve Command und AC-Sensor 63
