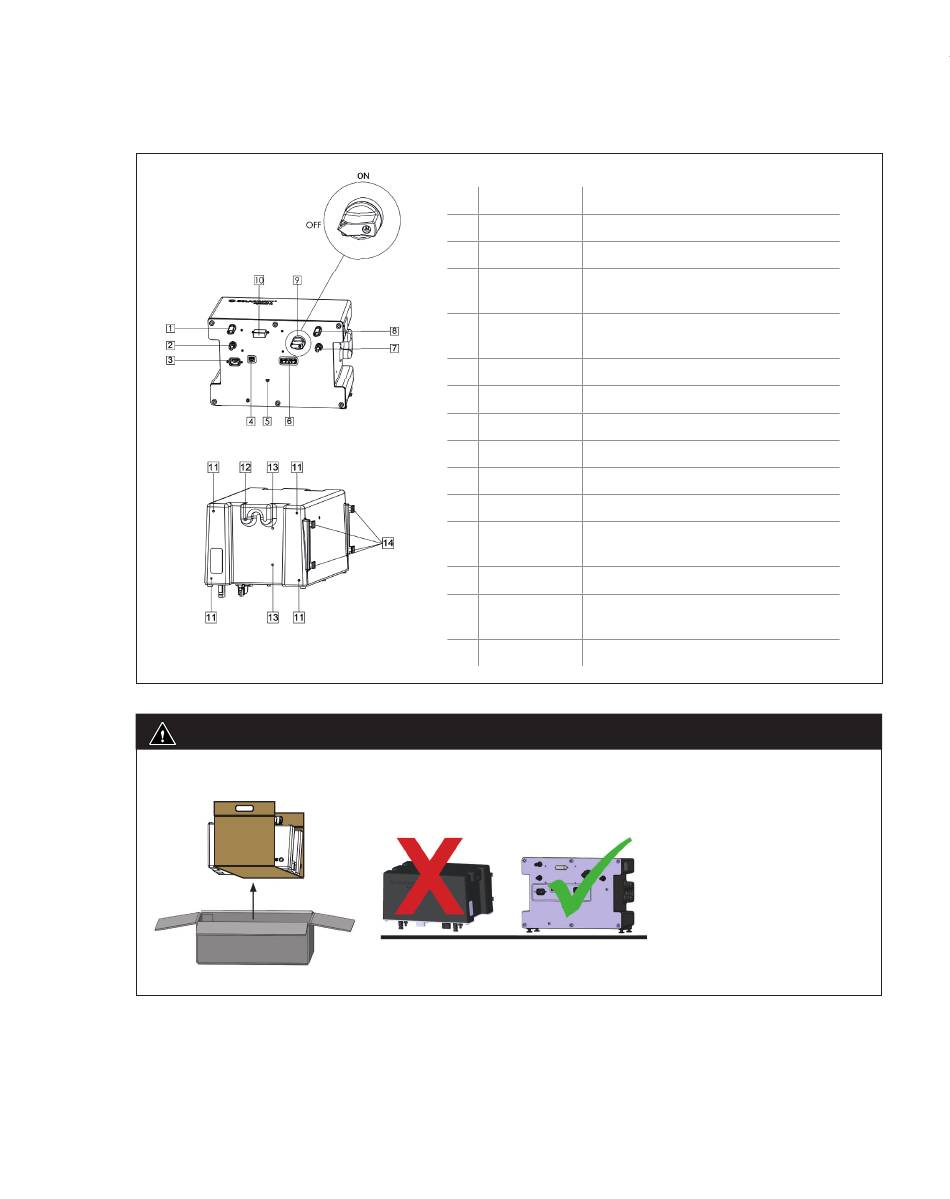

Aufbau Konverter MyReserve Command
ACHTUNG
MyReserve Command nicht auf den Anschlusssteckern abstellen.
Seite 14
Beschriftung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Änderungen vorbehalten | © 2017 SOLARWATT GmbH | AZ-TM-PME-0987 | Rev 002 | Stand: 08/2017
INV (+)
Wechselrichter Pluspol
INV (-)
Wechselrichter Minuspol
230V AC
AC-Spannungsversorgung (Kaltgerä-
testecker-Anschluss)
CAN
Datenkommunikation für AC-Sensor
(RJ45)
PE
Erdungs-Anschluss (M6)
BAT
Batterieanschluss
PV (-)
PV-String Minuspol
PV (+)
PV-String Pluspol
ON/OFF
DC-Trennschalter
STATUS
Status LED/ Bluetooth-Antenne
Befestigungslöcher Schutzabdeckung
(geeignet für M6x20)
Erdungsanschluss
Befestigungslöcher Gummistopfen
Batteriekabel (geeignet für M6x10)
Aufhängung
