Boss Snowplow RT3 Installationsanweisungen Seite 32

Kabelfarbe
Grün
Rot
Weiß
Orange
Rot/Schwarz
Blau
Schwarz
Braun

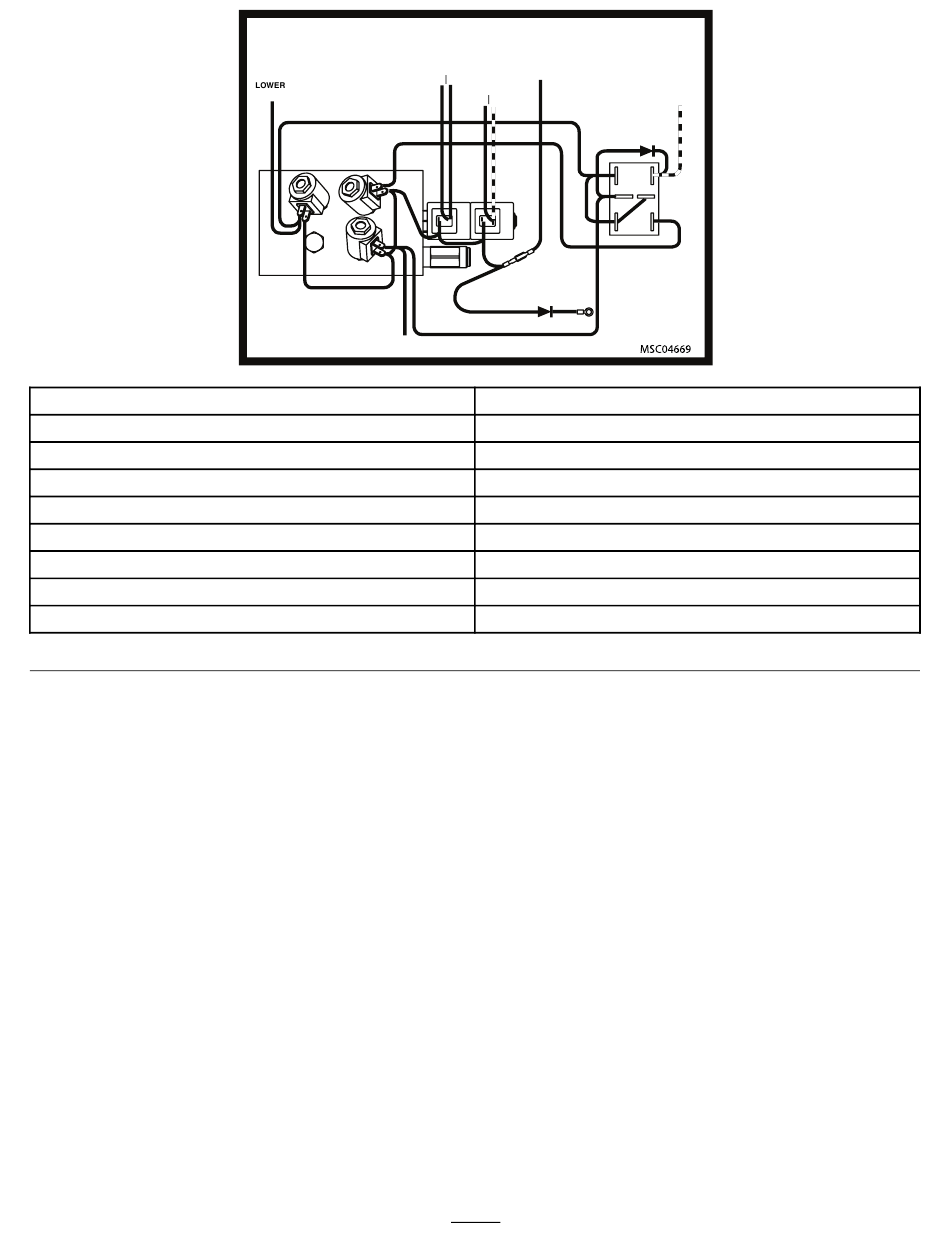

Verkabelung des Hydraulikverteilers mit Schneeschild ohne D-Force (Rev. 0)
BOSS SNOWPLOW
RT3 STRAIGHT BLADE WITH SMARTHITCH2
HYDRAULIC MANIFOLD
ELECTRICAL CONNECTIONS
ANGLE RIGHT
BLUE
ORANGE
ORANGE JUMPER WIRE
SMARTHITCH2 TM
BLACK JUMPER WIRE
RAISE
WHITE
TM
TURN & PARK GROUND
BROWN
TO MAIN HARNESS
GREEN
PUMP START
ANGLE LEFT
WHITE/BLACK FROM
RED/BLK
RED
MAIN HARNESS
SMARTHITCH2
SELECTOR SWITCH
(SMARTHITCH2
BROWN (GROUND)
TO POWER UNIT
BLACK BATTERY CABLE
WHITE JUMPER WIRE
Funktion
Schild links
Schild rechts
Anheben
Absenken
Schild rechts
Schild links
SmartHitch2
Masse
32
TM
TM ONLY)
g286517
