Kippschalter Für Scheinwerfer; Joystick-Steuergerät; Smarttouch2-Steuergerät - Boss Snowplow Rt3 Installationsanweisungen

1. Kupplungssäule
2. Stiftaufnahme
Kippschalter für Scheinwerfer
Mit dem Kippschalter für die Scheinwerfer steuern
Sie, welche Reihe der Scheinwerfer verwendet wird.
Stellen Sie den Schalter in die T
um die Scheinwerfer am Fahrzeug zu verwenden.
Stellen Sie den Schalter in die P
Scheinwerfer am Schneeschild zu verwenden.
Joystick-Steuergerät
Mit dem Joystick-Steuergerät steuern Sie die
Bewegung des Schneepflugs.
1. Joystick
•
E /A -S
IN US CHALTER
S -S
CHNEESCHILD TEUERGERÄT EIN ODER AUS
Eine rote Lampe leuchtet auf, wenn das
Steuergerät eingeschaltet ist.
Hinweis:
Schalten Sie das Steuergerät ab, wenn
es nicht verwendet wird, um eine versehentliche
Aktivierung des Schneeschilds zu verhindern.
•
Richtungs-Joystick: Steuert die Richtung, in der
sich das Schneeschild bewegt.
– Anheben des Schneeschilds: Ziehen Sie den
Joystick nach hinten.

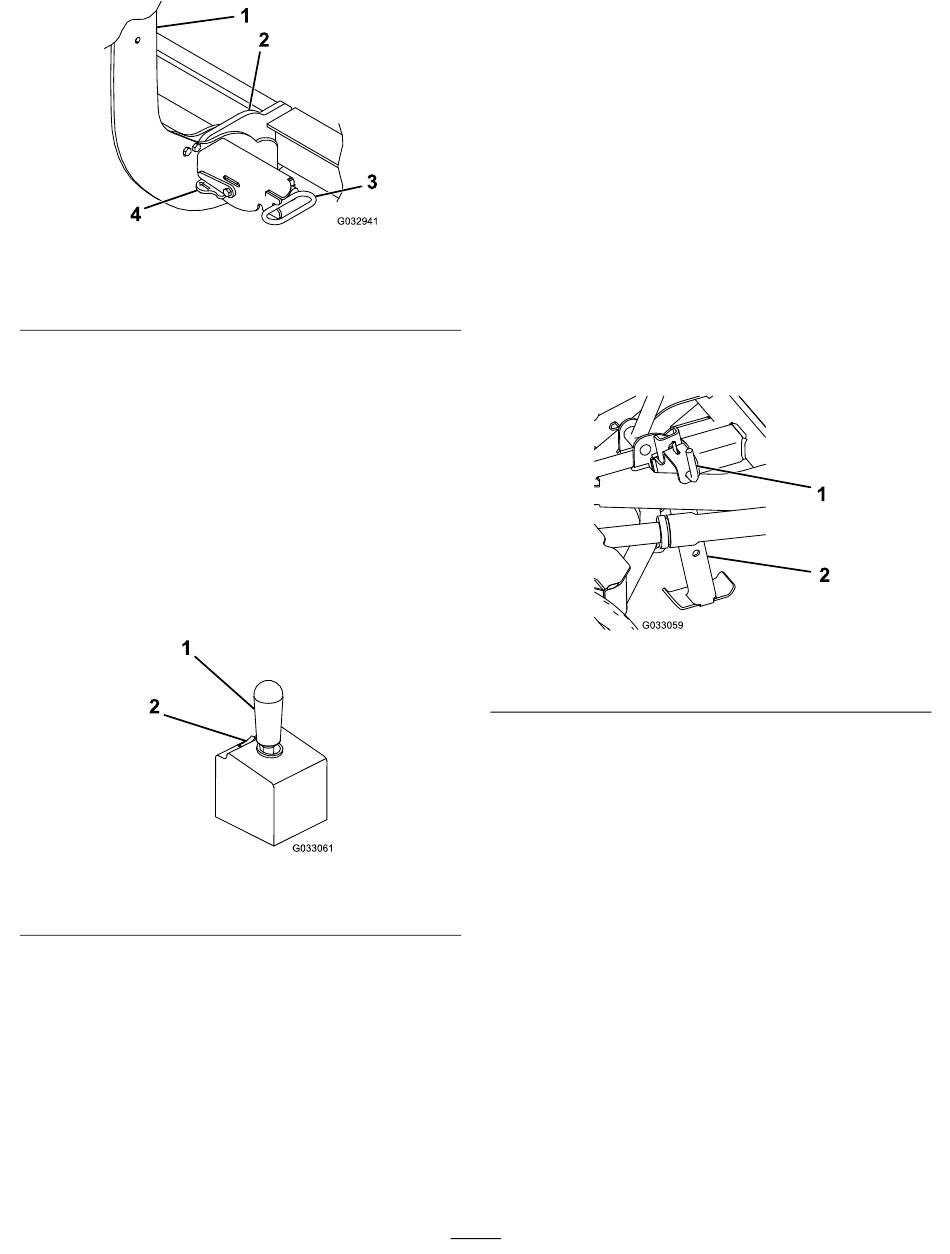

Bild 33
3. Federstift
4. Hebel
-Stellung,
RUCK
-Stellung, um die
LOW
Bild 34
2. E /A -Schalter
IN US
: S
CHALTET DAS
– Absenken des Schneeschilds: Drücken Sie
den Joystick nach vorne.
– Abwinkeln des Schneeschilds nach rechts:
Drücken Sie den Joystick nach rechts.
– Abwinkeln des Schneeschilds nach links:
Drücken Sie den Joystick nach links.
– Drücken Sie zum Aktivieren der
S
CHWEBEN
vorne, bis er in der Arretierungsstellung
einrastet. Das Schneeschild folgt jetzt der
g032941
Bodenkontur. Der Joystick bleibt in der
S
CHWEBEN
Ständer
Ziehen Sie den Federstift des Ständers nach außen,
um den Ständer anzuheben und abzusenken.
1. Federstift des Ständers
SmartTouch2-Steuergerät
Mit dem SmartTouch2-Steuergerät steuern Sie die
Bewegung des Schneeschilds.
Hinweis:
Schneepflüge, die mit D-Force ausgestattet
g033061
sind, müssen mit einem SmartTouch2-Steuergerät mit
einer roten Mitteltaste ausgerüstet sein.
.
23
-Funktion den Joystick nach
-Stellung, bis er wieder zentriert ist.
Bild 35
2. Ständer
g033059
