Boss Snowplow RT3 Installationsanweisungen Seite 15

heißen oder beweglichen Teile berühren,
um eine Beschädigung des Fahrzeugs oder
Schneeschilds zu vermeiden.

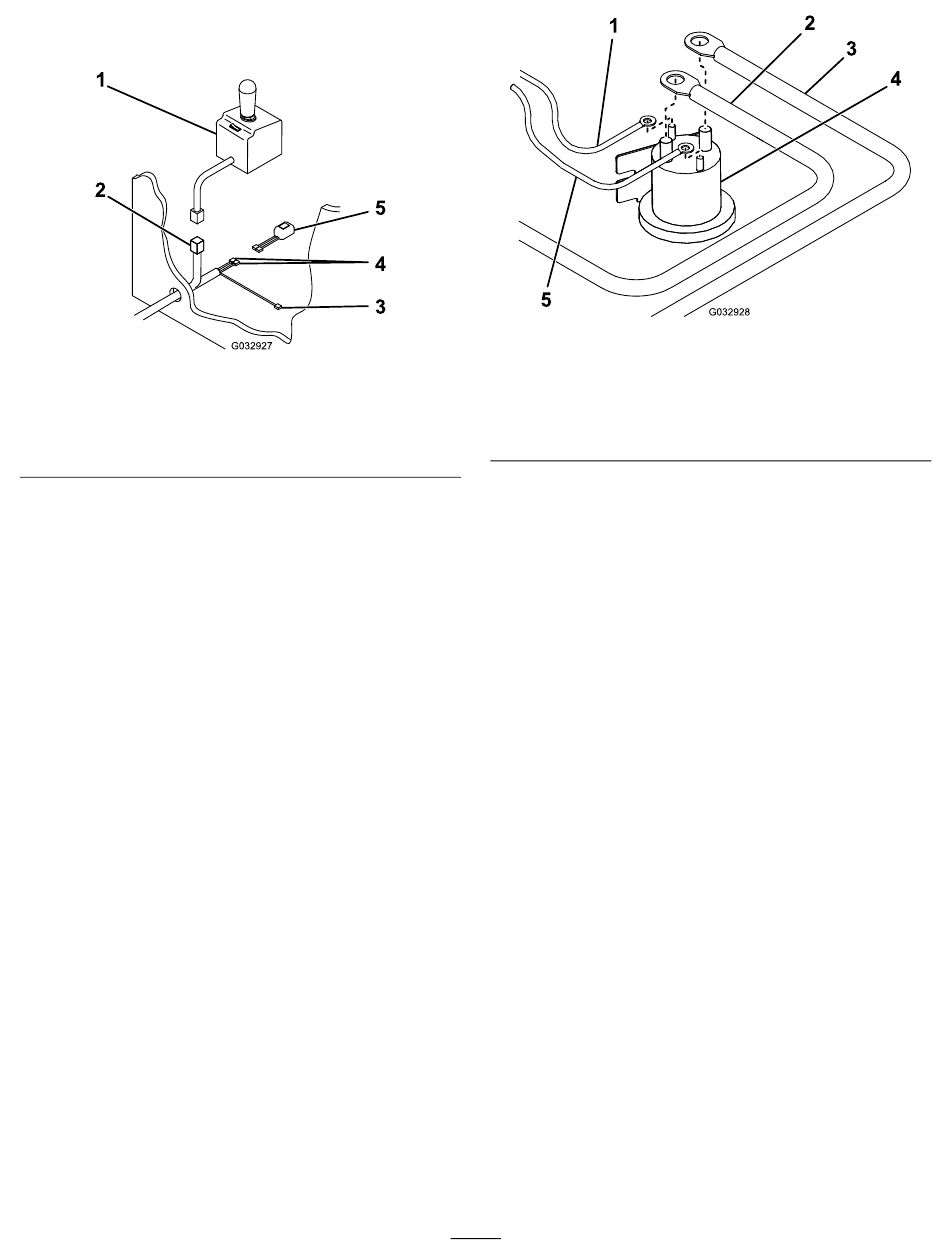

1. Pflugsteuergerät
2. Steuergerätanschluss
3. Schwarz/rotes Kabel
12. Schließen Sie die zwei schwarzen Kabel am
Scheinwerferkippschalter an
13. Legen Sie fest, an welcher Stelle Sie den
Scheinwerferkippschalter befestigen und
reinigen Sie den Bereich gründlich.
Hinweis:
Lassen Sie den Bereich nach dem
Reinigen ganz austrocknen.
14. Entfernen Sie das Trägermaterial und drücken
Sie den Kippschalter für 30 Sekunden auf den
sauberen Bereich am Armaturenbrett.
15. Stecken Sie den Anschluss des Steuergeräts in
das Schneeschild-Steuergerät ein.
16. Befestigen Sie das Pflugsteuergerät, siehe
Befestigen des Schneeschild-Steuergeräts
(Seite 19).
17. Schließen Sie das schwarz/rote Kabel an eine
verkeilte Zündquelle mit mehr als 12 Volt an.
Hinweis:
Wenn Sie das Kabel an eine nicht
verkeilte Quelle anschließen, kann die Batterie
entladen werden.
18. Schließen Sie das weiß/schwarze Kabel
vom Kabelbaum an den kleinen Pol an der
Pumpenstromspule an
Bild 18
4. Schwarze Kabel
5. Scheinwerferkippschalter
(Bild 18).
(Bild 19).
g032927
1. Weiß/schwarzes Kabel
2. Batteriekabel
3. Rotes Strom-
/Erdungskabel
19. Schließen Sie das braune Kabel vom
Kabelbaum an den anderen kleinen Pol an der
Pumpenstromspule an
Hinweis:
kleinen Pole angeschlossen werden, sollten sich
aber nicht an demselben Pol angeschlossen
sein.
20. Befestigen Sie die Pumpenstromspule innen am
Motorraum des Fahrzeugs; stellen Sie sicher,
dass sie aufrecht bleibt und nicht das Gehäuse,
die Haube oder andere leitende Materialien des
Fahrzeugs berührt.
21. Schließen Sie das rote Strom- bzw.
Erdungskabel am großen Pol an der
Pumpenstromspule an
22. Schließen Sie das Batteriekabel am anderen
großen Pol an der Pumpenstromspule an
19).
Hinweis:
großen Pole angeschlossen werden, sollten sich
aber nicht an demselben Pol angeschlossen
sein.
23. Schließen Sie das schwarze Strom- bzw.
Erdungskabel am Minuspol (-) der Batterie an
(Bild 20).
15
Bild 19
4. Pumpenstromspule
5. Braunes Kabel
(Bild 19).
Die Kabel können an jeden der
(Bild 19).
Die Kabel können an jeden der
g032928
(Bild
