Befestigen Des Schneeschild-Steuergeräts; Befestigen Des Smarttouch2™- Steuergeräts; Befestigen Des Joysticksteuergeräts - Boss Snowplow Rt3 Installationsanweisungen

Befestigen des
Schneeschild-Steuergeräts
Befestigen des Joysticksteuerge-
räts
Hinweis:
Montieren Sie das Steuergerät an einer
trockenen Stelle in der Fahrerkabine, sodass es nicht
den Fahrzeugbetrieb oder die Sicht behindert.
GEFAHR
Das Steuergerät kann schwere Verletzungen
verursachen, wenn es bei einem Unfall zu
einem Kontakt kommt.
Montieren Sie das Steuergerät an einer Stelle,
mit der Fahrzeuginsassen bei einem Unfall
nicht in Kontakt kommen.
1. Ermitteln Sie die beste Stelle und Konfiguration
für die Befestigungshalterung des Steuergeräts,
siehe Bild 25 für mögliche Konfigurationen.
2. Befestigen Sie die Befestigungshalterungen mit
acht bis zehn Schrauben (Nr. 8) und Scheiben
(Nr. 10) und Muttern (Nr. 8) am Fahrzeug und
Joysticksteuergerät, wie in
3. Setzen Sie das Befestigen des Kabelbaums von
Schritt 17 von Montage des Kabelstrangs (Seite
14) fort.
Bild 25 abgebildet.

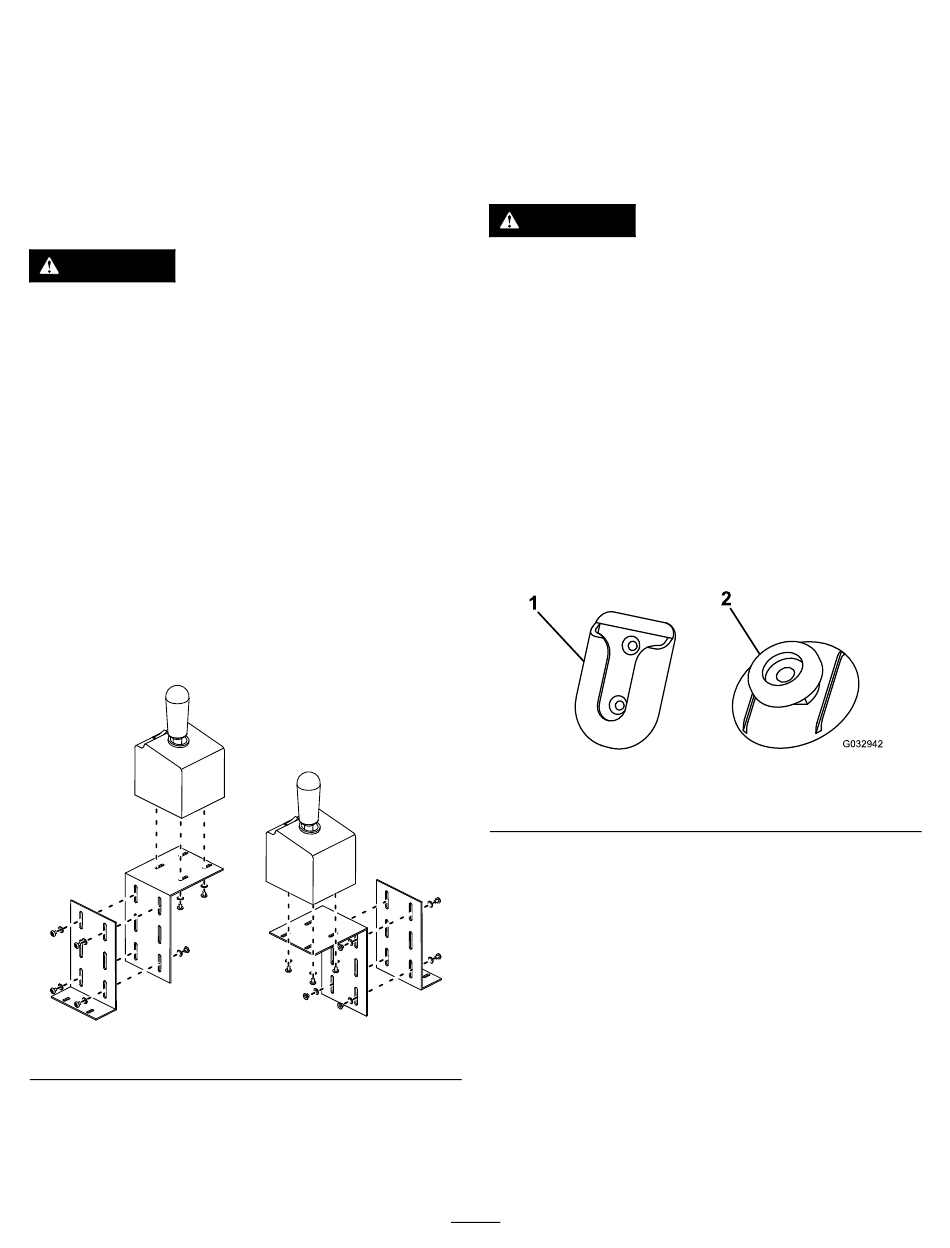

Bild 25
Befestigen des SmartTouch2™-
Steuergeräts
Hinweis:
Montieren Sie das Steuergerät an einer
trockenen Stelle in der Fahrerkabine, sodass es nicht
den Fahrzeugbetrieb oder die Sicht behindert.
Wichtig:
Befestigen Sie die Drehbefestigung
nicht bei Temperaturen unter 16 °C.
GEFAHR
Das Steuergerät kann schwere Verletzungen
verursachen, wenn es bei einem Unfall zu
einem Kontakt kommt.
Montieren Sie das Steuergerät an einer Stelle,
mit der Fahrzeuginsassen bei einem Unfall
nicht in Kontakt kommen.
1. Legen Sie die Befestigungsstelle für das
Steuergerät fest.
2. Reinigen Sie die Stelle mit dem mitgelieferten
Alkoholwischtuch und trocknen sie mit einem
Stoff- oder Papiertuch.
3. Reinigen Sie die Rückseite der Drehbefestigung
(Bild 26) mit dem Alkoholwischtuch und trocknen
sie.
1. Drehbefestigung
4. Entfernen Sie das Trägermaterial von einer
Seite des Klebematerials und bringen es an der
Rückseite der Drehbefestigung an.
5. Entfernen Sie das restliche Trägermaterial vom
Klebematerial der Drehbefestigung und drücken
Sie die Drehbefestigung für 30 Sekunden auf
den sauberen Bereich am Armaturenbrett.
Wichtig:
g273097
Befestigung wird das Klebematerial beim
Entfernen zerstört.
6. Reinigen Sie die Rückseite des Steuergeräts mit
dem Alkoholwischtuch und trocknen es.
7. Entfernen Sie das Trägermaterial von einer
Seite des Klebematerials und bringen es an der
Rückseite der Befestigungsnase an
19
Bild 26
2. Befestigungsnase
Nach dem Anbringen der
g032942
(Bild 26).
