Einstellen Der Druckbalkenhöhe; Einstellen Der Scheinwerfer - Boss Snowplow Rt3 Installationsanweisungen

Einstellen der
Druckbalkenhöhe
Optional
1. Messen Sie den Abstand zwischen dem Boden
und den Bohrungen des Kupplungsfederstifts
auf Schubrahmen des Fahrwerks
Messung sollte mit der für Ihren Schneepflug in
Technische Daten (Seite 25)
übereinstimmen.
2. Befindet sich der Schubrahmen nicht in der
richtigen Höhe, entfernen Sie die Befestigungen,
die den Schubrahmen mit dem Fahrwerk
verbinden (Bild 30).
3. Schieben Sie den Schubrahmen nach oben
oder unten und befestigen Sie ihn wieder mit
den zuvor entfernten Befestigungen.
4. Ziehen Sie die Befestigungen bis auf ein
Drehmoment von 76 Nm an.
1. Messen Sie den Abstand.

Einstellen der Scheinwerfer

Wichtig:
Stellen Sie sicher, dass der Einbau
der Schneeschild-Scheinwerfer den zutreffenden
bundesweiten Sicherheitsvorschriften für
Fahrzeuge entspricht.
1. Parken Sie das Fahrzeug auf einer ebenen
Fläche mit einem 7,5 m großen Abstand zu
einem mattweißen Hintergrund oder einer
Garagentür.
Hinweis:
Der Hintergrund sollte senkrecht zum
Boden und der Fahrzeugvorderseite sein.
2. Stellen Sie sicher, dass das Fahrzeug für
den normalen Betrieb mit angeschlossenem
Schneeschild ausgerüstet ist, und dass das
Schneeschild angehoben ist.
3. Führen Sie folgende Aktionen aus, um
die optimale Scheinwerferausrichtung
sicherzustellen.

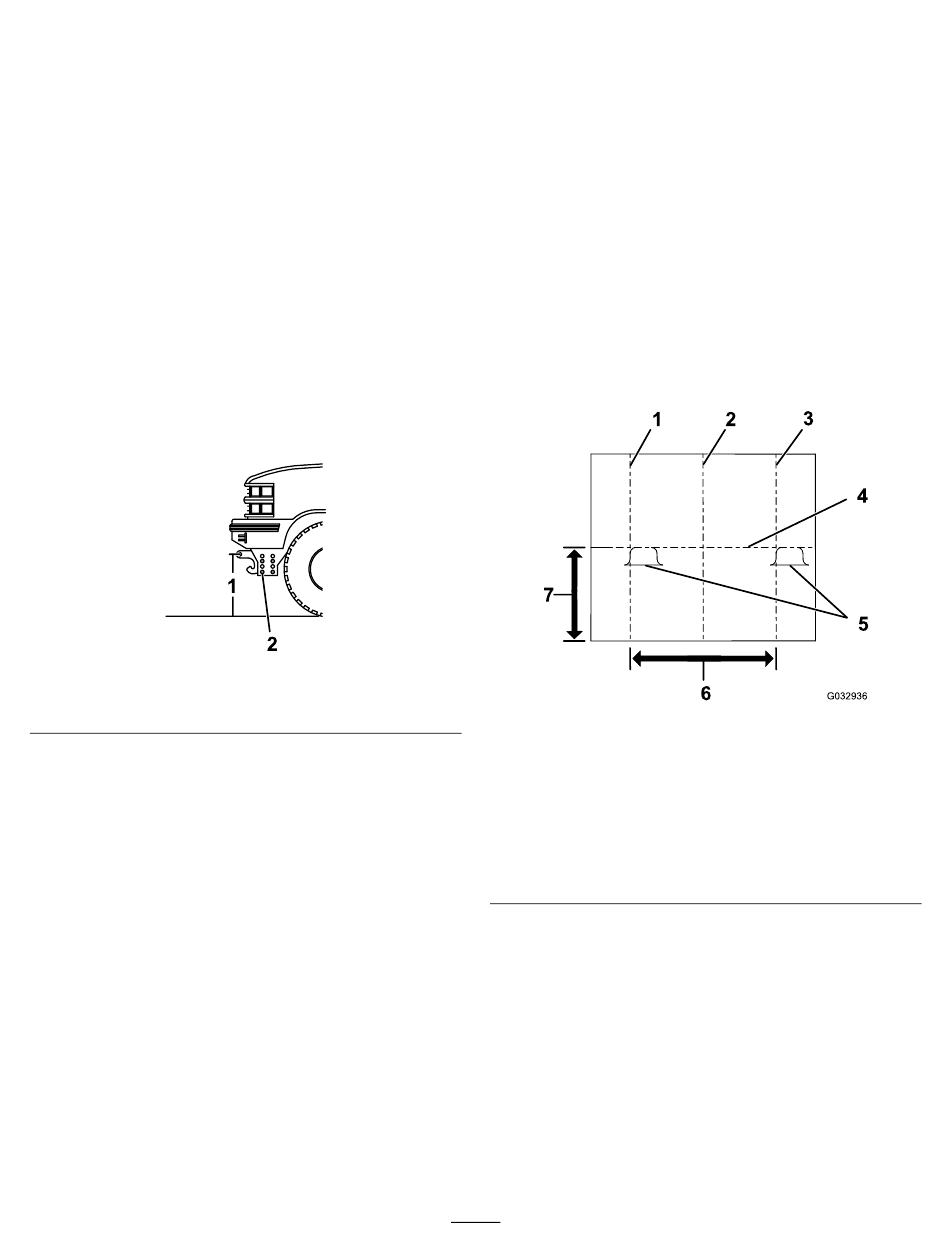

(Bild 30). Die
aufgelisteten Höhe
Bild 30
2. Befestigung
•
Entfernen Sie Eis und Schmutz unter den
Kotflügeln.
•
Stellen Sie sicher, dass alle Reifen den
richtigen Reifendruck haben.
•
Prüfen Sie die Fahrzeugfedern auf
überkreuzte oder gebrochene Blätter.
•
Prüfen Sie die Funktion aller Bedienelemente
für nivelliertes Fahren.
•
Schaukeln Sie das Fahrzeug seitlich, um die
Aufhängung zu stabilisieren.
•
Stellen Sie sicher, dass das Fahrzeug nur
den Fahrer als Last hat.
•
Reinigen Sie die Scheinwerfer und den
mattweißen Hintergrund.
4. Markieren Sie die vertikale Fahrzeug-Mittellinie
auf dem Hintergrund
g230889
1. Vertikale Mittellinie des
linken Scheinwerfers
2. Mittellinie des Fahrzeugs
3. Vertikale Mittellinie des
rechten Scheinwerfers
4. Horizontale Mittellinie des
Scheinwerfers
5. Markieren Sie die vertikale Mittellinie des
Scheinwerfers auf dem Hintergrund
6. Markieren Sie die horizontale Mittellinie des
Scheinwerfers auf dem Hintergrund
Hinweis:
Scheinwerfer sollte dem Abstand vom Boden
zur Mitte des Scheinwerfers entsprechen.
7. Stellen Sie die Scheinwerfer des Schneeschilds
ein, bis der hellste Teil der Abblendlichter am
Schneeschild ausgerichtet ist, wie in
abgebildet.
21
(Bild 31).
Bild 31
5. Hellste Punkte
6. Abstand zwischen den
Scheinwerfermitten
7. Abstand vom Boden bis zu
den Scheinwerfermitten
Die horizontale Mittellinie der
g032936
(Bild 31).
(Bild 31).
Bild 31
