Montieren Des Schneeschilds - Boss Snowplow Rt3 Installationsanweisungen

8. Entfernen Sie das restliche Trägermaterial vom
Klebematerial des Steuergeräts und drücken
Sie die Befestigungsnase für 30 Sekunden auf
das Steuergerät.
9. Lassen Sie die Drehbefestigung für 72 Stunden
in Ruhe und schieben Sie dann das Steuergerät
in die Befestigungshalterung.
Wichtig:
Wenn Sie das Steuergerät sofort
anbringen, kann das Klebematerial versagen.
10. Setzen Sie das Befestigen des Kabelbaums von
Schritt 17 von Montage des Kabelstrangs (Seite
14) fort.
Montieren des
Schneeschilds
Hinweis:
Das Fahrzeug muss vor dem Starten
dieses Schritts laufen.
1. Aktivieren Sie das F
Steuergerät des Schneeschilds.
2. Fluchten Sie das Fahrzeug mit dem
Schneeschild aus und fahren Sie langsam
vorwärts, bis der untere Stift die Stiftaufnahme
der Druckstange berührt
Hinweis:
Stellen Sie sicher, dass sich
der Trägerrahmen auf der korrekten Höhe
für den Pflug befindet. Die empfohlenen
Höheneinstellungen für den Schubrahmen
finden Sie unter
Weitere Informationen, falls der Schubrahmen
nicht in der korrekten Höhe sein sollte, finden
Sie unter Einstellen der Druckbalkenhöhe (Seite
21).
1. Schneeschild-Kabelbaum
2. Fahrzeugkabelbaum
3. Kupplung
3. Stellen Sie die Hebel an den Kupplungen in die
E -Stellung (Bild
IN
-Feature am
LOAT
(Bild 27).
Technische Daten (Seite

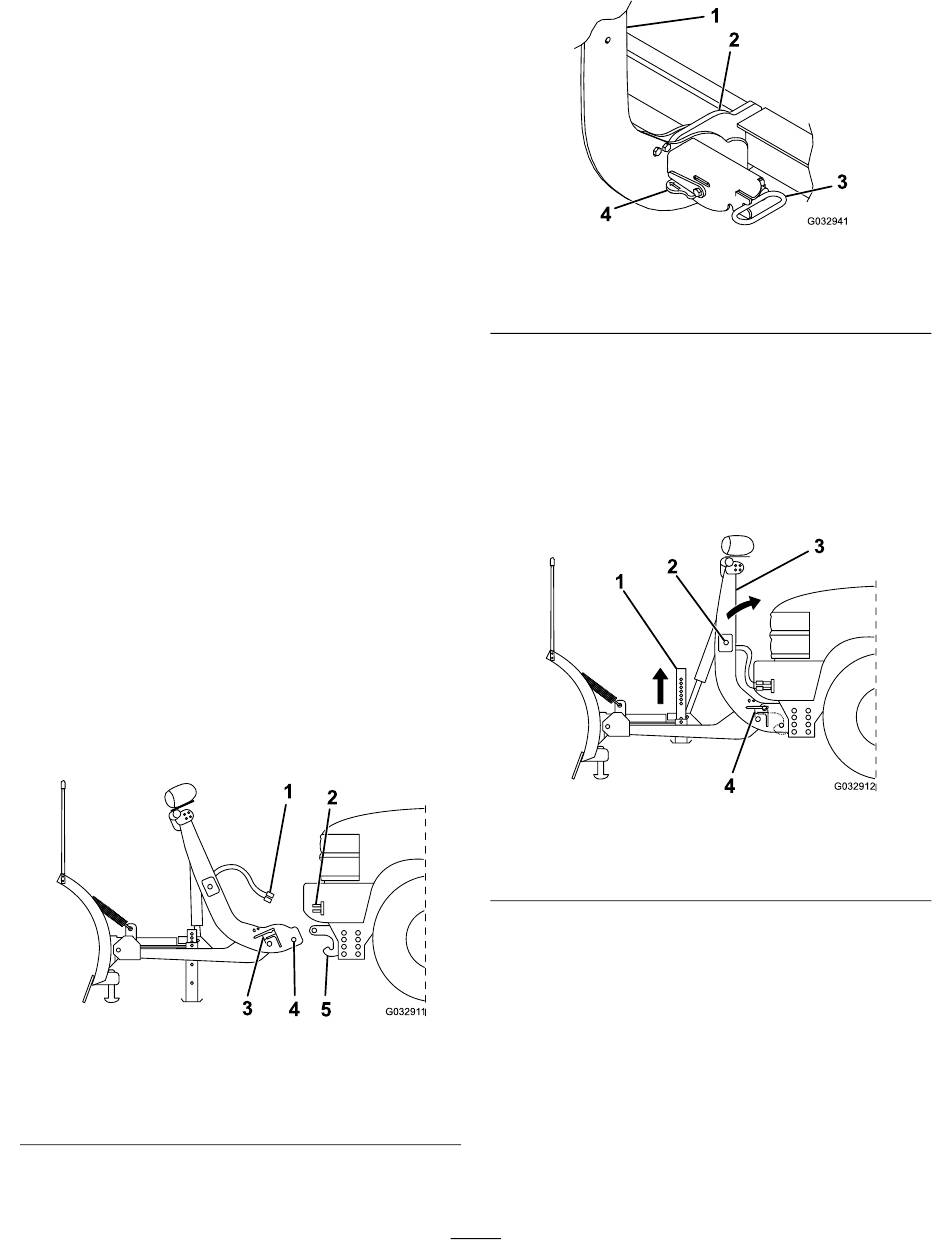

Bild 27
4. Unterer Stift
5. Stiftaufnahme
28).
1. Kupplungssäule
2. Stiftaufnahme
4. Nehmen Sie den Staubdeckel des elektrischen
Anschlusses ab und schließen den Kabelbaum
des Schneeschilds am Fahrzeugkabelbaum an
(Bild 27).
5. Drücken Sie den SmartHitch2-Schalter an
der Seite der Kupplungssäule nach oben und
heben Sie die Säule an, bis die Federstifte der
Kupplung einrasten
25).
1. Ständer
2. SmartHitch2-Schalter
6. Stellen Sie sicher, dass beide Kupplungsfeder-
stifte ganz in der Kupplung eingerastet sind
28).
Hinweis:
bis die Federstifte ganz eingerastet sind.
g032911
7. Ziehen Sie den Federstift des Ständers nach
außen und heben den Ständer an; lassen Sie
den Federstift dann los, um den Ständer zu
arretieren
8. Stellen Sie den Kippschalter für die Scheinwerfer
in die P
20
Bild 28
3. Kupplungsfederstift
4. Kupplungshebel
(Bild 29).
Bild 29
3. Kupplungssäule
4. Kupplungsfederstift
Bewegen Sie die Kupplungssäule,
(Bild 29).
-Stellung.
LOW
g032941
g032912
(Bild
