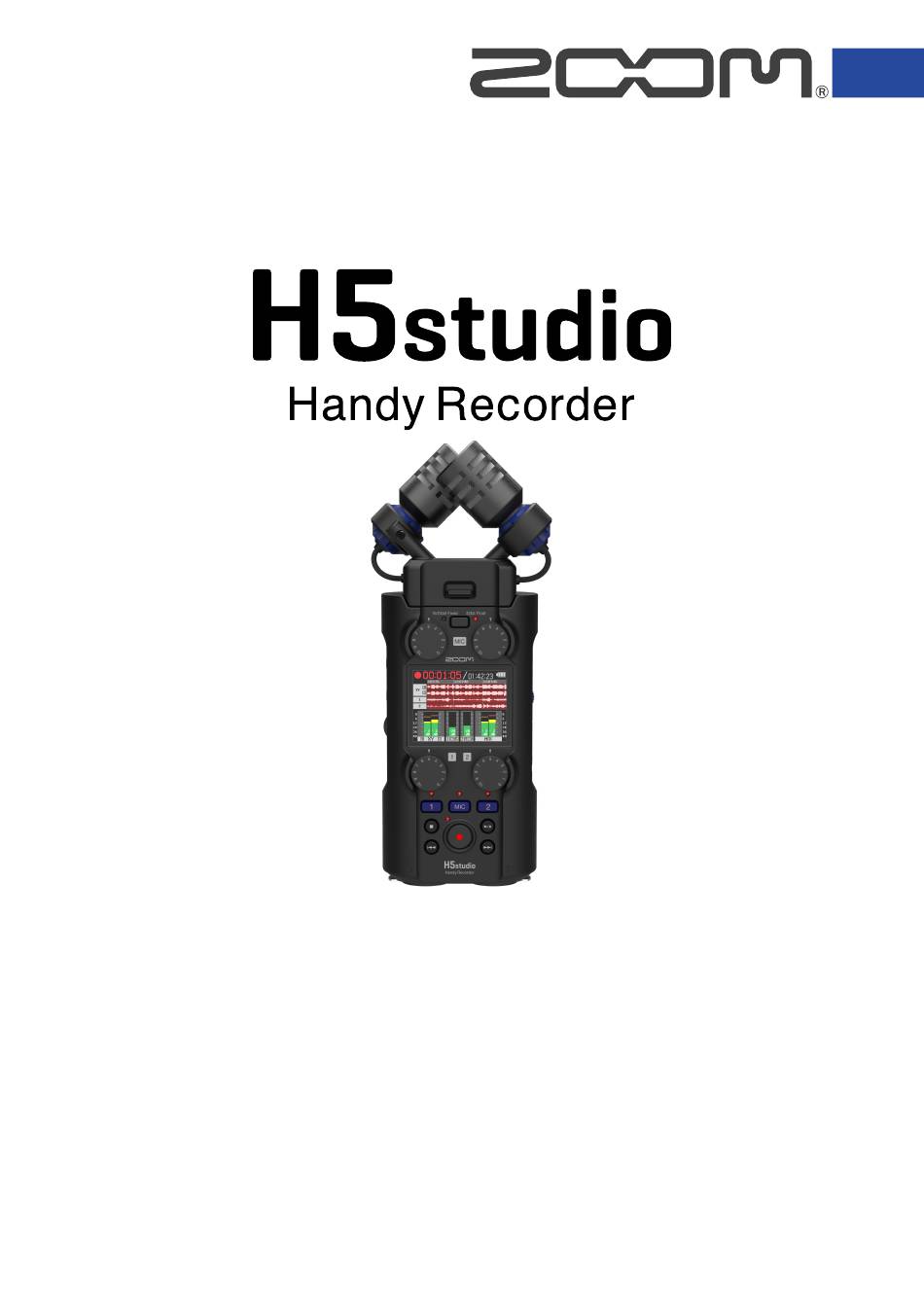

Zoom H5studio Bedienungsanleitung

Vorschau ausblenden

Inhalt

100

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Bedienungsanleitung

Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.

Dieses Handbuch darf weder in Teilen noch als Ganzes ohne

vorherige Erlaubnis kopiert oder nachgedruckt werden.

Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der

jeweiligen Firma. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung

genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.

Zur korrekten Darstellung wird ein Farbbildschirm benötigt.

Inhaltsverzeichnis

Inhaltszusammenfassung für Zoom H5studio

Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2025 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.
Seite 2: Hinweise Zu Dieser Bedienungsanleitung
• UltraSync BLUE ist ein Warenzeichen von ATOMOS/Timecode Systems Limited. • Die Wortmarke Bluetooth® und das Bluetooth-Logo sind eingetragene Warenzeichen von Bluetooth SIG, Inc. und werden von der ZOOM CORPORATION unter Lizenz verwendet. • Das microSDXC-Logo ist ein Warenzeichen von SD-3C LLC.
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise zu dieser Bedienungsanleitung........................2 H5studio im Überblick..............................6 XYH-5s im Überblick..............................6 Aufnahmebeispiele..............................7 Maximale Audioqualität während der gesamten Aufnahme und Nachbearbeitung........11 Beschreibung der Bedienelemente........................17 Übersicht der dargestellten Screens........................22 Aufnahmeprozess..............................33 Vorbereitungen treﬀen.............................34 Einsetzen von microSD-Karten..........................34 Stromversorgung............................... 35 Anschluss von Eingangsgeräten..........................38 Ein-/Ausschalten des Geräts............................42...
Seite 4 Anschluss an Computer, Smartphones und Tablets..................111 Anpassen der Eingangseinstellungen und des Monitorings................116 Anpassen der Ausgangseinstellungen......................... 117 Aufnahme mit dem H5studio im Betrieb als Audio-Interface................. 121 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet............122 Übertragung von Dateien auf Computer und andere Geräte................123 Anschluss an Computer, Smartphones und Tablets..................
Seite 5 Zurücksetzen auf die Werkseinstellungen......................158 Verwaltung der Firmware............................159 Überprüfen von Firmware-Versionen........................159 Aktualisieren der Firmware........................... 159 Bedienung des H5studio über ein Smartphone oder Tablet................160 Überprüfen der Timecode-Daten......................... 163 Trennen der Verbindung zu Smartphones oder Tablets..................164 Überprüfen der neuesten Informationen zum H5studio................. 165 Einsatz der optionalen Mikrofonkapseln......................166...
Seite 6: H5Studio Im Überblick
H5studio im Überblick XYH-5s im Überblick Im Lieferumfang des H5studio ist die XY-Mikrofonkapsel XYH-5s enthalten. Eigenschaften Die XYH-5s ist ein XY-Stereo-Mikrofonkapsel mit Großmembranen. Durch die einander zugewandte Ausrichtung der linken und rechten Membranen nach innen können ein breiter Aufnahmebereich abgedeckt und gleichzeitig Klangquellen in der Mitte abgenommen werden.
Seite 7: Aufnahmebeispiele
Aufnahmebeispiele Beispiel 1: Aufnahme einer Darbietung mit einer Stimme und einem Instrument Sie können ein Instrument, das gerade gespielt wird, mit der Mikrofonkapsel des H5studio aufnehmen, während Sie den Gesang mit einem angeschlossenen Mikrofon aufzeichnen.
Seite 8: Beispiel 2: Konzertaufnahme
Beispiel 2: Konzertaufnahme Die Signale der Performance und des Publikums können mit der Mikrofonkapsel des H5studio aufgenommen werden, während eine Stereomischung und einzelne Kanäle separat von einem Mischpult mitgeschnitten werden können.
Seite 9: Beispiel 3: Live-Streaming Von Podcasts
Beispiel 3: Live-Streaming von Podcasts (→ Einsatz als Sie können Audio mit dem H5studio und angeschlossenen Mikrofonen in Echtzeit streamen. Audio-Interface) (→ Aufnahme mit dem Während des Streamings in Echtzeit kann der H5studio gleichzeitig aufnehmen. H5studio im Betrieb als Audio-Interface) Internet...
Seite 10: Beispiel 4: Videoaufnahme
Mit dem H5studio und einer Kamera können Sie gleichzeitig Audio und Video aufzeichnen. HINWEIS Wenn der H5studio für die Aufnahme mit der integrierten Mikrofonkapsel direkt auf einem Tisch platziert wird, können Reﬂexionen die Aufnahme beeinträchtigen und die Klarheit verschlechtern. Wir empfehlen den Einsatz eines Stativs o.
Seite 11: Maximale Audioqualität Während Der Gesamten Aufnahme Und Nachbearbeitung
Maximale Audioqualität während der gesamten Aufnahme und Nachbearbeitung Dank zwei A/D-Wandlerstufen und der Unterstützung von 32 Bit Float WAV-Dateien bewahrt der H5studio im Betrieb von der Aufnahme bis zur Nachbearbeitung in einer DAW oder einer anderen Software die bestmögliche Audioqualität.
Seite 12: Bearbeitung Mit Daws Und Anderen Software-Anwendungen
Bearbeitung mit DAWs und anderen Software-Anwendungen Da die Dateien im 32 Bit Float-WAV-Format aufgenommen werden, kann die Audioqualität auch bei de Bearbeitung erhalten werden. HINWEIS (→ Einstellen des Zudem ist eine Aufnahme in herkömmlichen 16/24-Bit-WAV-Dateiformaten möglich. Aufnahmemodus)
Seite 13: Die Schaltung Der Dualen A/D-Wandlerstufe Im Überblick
Die Schaltung der dualen A/D-Wandlerstufe im Überblick Jede Eingangsschaltung des H5studio verfügt über zwei A/D-Wandler mit unterschiedlicher Eingangsverstärkung. Durch diese Schaltung ist eine hochwertige Audioqualität bei der Aufnahme sichergestellt, ohne dass die Eingangsverstärkung angepasst werden muss – ein normalerweise unvermeidbarer Arbeitsschritt.
Seite 14: Umschalten Zwischen Zwei A/D-Wandlern
Umschalten zwischen zwei A/D-Wandlern Der H5studio überwacht die Daten der beiden A/D-Wandler permanent und schaltet auf den A/D-Wandler um, der die aktuell besten Aufnahme-Ergebnisse bietet.
Seite 15: Bit Float Wav-Dateien Im Überblick
32 Bit Float WAV-Dateien im Überblick 32 Bit Float WAV-Dateien bieten im Vergleich zu herkömmlichen 16/24 Bit WAV-Dateien die unten aufgeführten Vorteile. Dank dieser Vorteile bleibt die Audioqualität bei der Aufnahme auch bei der späteren Nachbearbeitung in einer DAW oder in einer anderen Software erhalten. Vorteil bei der Auﬂösung 32 Bit Float WAV-Dateien bieten den Vorteil, dass ihre hohe Auﬂösung auch bei geringer Lautstärke erhalten bleibt.
Seite 16: Vorteil Bei Der Übersteuerung
Vorteil bei der Übersteuerung Wenn eine Wellenform bei der Ausgabe mit dem H5studio oder mit einer DAW übersteuert klingt, kann sie nach der Aufnahme bearbeitet und ihre Lautstärke abgesenkt werden, um eine Wellenform ohne Clipping bereitzustellen: Die ursprünglichen Daten einer 32 Bit Float WAV-Datei können nicht übersteuern.
Seite 17: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente Vorder- und Rückseite ■ Vorderseite ■ Rückseite ❶ Mikrofonkapsel (XYH-5s) Dieses Stereomikrofon nutzt zwei über Kreuz angeordnete Kugel-Mikrofone. Dieses Mikrofon (→ XYH-5s im ermöglicht Aufnahmen mit einem natürlichen, dreidimensionalen Raumeindruck. Überblick) ❷ Taste und Anzeige für den Aufnahmemodus Drücken Sie diese Taste, um den Aufnahmemodus umzuschalten.
Seite 18 Damit starten Sie die Aufnahme. Die Anzeige leuchtet während der Aufnahme. Drücken Sie sie während der Aufnahme, um sie zu anzuhalten. ⓬ Stativgewinde Damit lässt sich der H5studio auf einem Stativ o. ä. befestigen. ⓭ Batteriefachabdeckung (→ Einsetzen der Öﬀnen Sie diese Abdeckung, um Typ-AA-Batterien einzusetzen oder zu entnehmen.
Seite 19: Linke Und Rechte Seite
Die folgenden Funktionen stehen zur Verfügung, wenn ein ZOOM BTA-1 oder ein anderer geeigneter Adapter (separat erhältlich) hier angeschlossen wird. • Drahtlose Steuerung des H5studio mit der ZOOM Handy Control & Sync App über ein iPhone/iPad. • Aufnahme von Timecode in den Dateien des H5studio nach Anschluss eines UltraSync BLUE von...
Seite 20 ❾ USB-Port (Typ-C) Verbinden Sie diesen Port mit einem Computer, Smartphone oder Tablet, um den H5studio als Audio- Interface und für die Datenübertragung zu verwenden. Eine Stromversorgung über den USB-Bus wird unterstützt. Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt.
Seite 21: Unterseite
Unterseite ❶ Kopfhörerbuchsen INPUT 1 und 2 Hier schließen Sie Mikrofone und Instrumente an. Sie können zum Anschluss XLR- und TRS-Stecker verwenden. Wenn Sie ein XLR-Kabel abziehen, halten Sie die Entriegelungstaste gedrückt, um es dann abzuziehen. SPITZE: PLUSPOL 1: MASSE RING: MINUSPOL 2: PLUSPOL SCHIRM: MASSE...
Seite 22: Übersicht Der Dargestellten Screens
In diesem Abschnitt werden die im Display des H5studio dargestellten Screens vorgestellt. Home-Screen Wenn Sie den Hh5studio einschalten, wird der folgende Screen im Display dargestellt. Hier werden der Status des H5studio wie z. B. der Aufnahmestatus und die Wellenformen des Eingangssignals dargestellt. ❶ Status-Symbol Der Aufnahmestatus wird über ein Symbol dargestellt.
Seite 23 Auf der linken Seite jeder Wellenform werden die Eingangstypen angeboten. • : Mikrofonkapsel L/R • : INPUT 1 • : INPUT 2 (→ Aktivieren der Aufnahmebereitschaft in Wenn eine Spur inaktiv ist, wird Folgendes dargestellt. Spuren) (→ Aktivierung eines Bei einer Stereospur wird das Folgende dargestellt. Stereo-Links) ❼...
Seite 24 (→ Aktivierung eines Bei einer Stereospur wird das Folgende dargestellt. Stereo-Links) ❽ Menüleiste Drehen Sie das Datenrad (Auswahl), um die Menüleiste am oberen Rand des Screens einzublenden. Hier werden verschiedene Einstellungsoptionen (wie Ein- und Ausgänge, Aufnahme und System) über Symbole dargestellt. Sie können diese Einträge aufrufen, um ganz einfach Änderungen vorzunehmen. Wählen Sie mit dem Datenrad (Auswahl) ein Symbol aus und drücken Sie die Taste (ENTER), um die folgenden Bedienschritte auszuführen.
Seite 25 (→ Verwalten von microSD-Karten) • USB: Damit öﬀnen Sie einen Screen, um den H5studio mit einem Computer, Smartphone oder Tablet zu verbinden. Anschließend können Sie Dateien auf der microSD-Karte überprüfen und (→ Übertragung verschieben sowie Einstellungen für den Betrieb als Audio-Interface vornehmen.
Seite 26 Wenn Sie die Wiedergabe bei geöﬀnetem Home-Screen mit der Taste (PLAY/PAUSE) starten, wird dieser Screen im Display geöﬀnet. Hier werden Wiedergabe-Informationen des H5studio inklusive der Wiedergabezeit und der Wellenform der Aufnahmedatei dargestellt. ❶ Status-Symbol Der Wiedergabestatus wird über ein Symbol dargestellt.
Seite 27 • : Mikrofonkapsel L/R • : INPUT 1 • : INPUT 2 ❻ Wiedergabepositionsleiste Zeigt die aktuelle Wiedergabeposition an. ❼ Markerlinie Hier werden Marker dargestellt, die der Wiedergabedatei hinzugefügt wurden. ❽ Pegelanzeigen (MIC (Mikrofonkapsel), INPUT 1/2, Stereo-Mix) Hier werden die Spurpegel dargestellt. Unterhalb jeder Pegelanzeige werden die Eingangstypen dargestellt.
Seite 28 • A-B Repeat: Damit stellen Sie die Anfangs- und Endpunkte für die Schleifenwiedergabe ein. (→ Schleifenwiedergabe einer deﬁnierten Auswahl (A-B-Schleifenwiedergabe)) (→ Anpassen der • OUTPUT: Damit öﬀnen Sie einen Screen mit Einstellungen für den Ausgang. Ausgangseinstellungen) (→ Einrichten der • Option: Damit wird der Screen mit den Wiedergabe-Optionen geöﬀnet. Schleifenwiedergabe (Play-Modus), Automatische Lautstärkeanpassung während der...
Seite 29 Dateiliste-Screen Wenn der Home-Screen oder Wiedergabe-Screen geöﬀnet ist, wählen Sie mit dem Datenrad (Auswahl) die Option (Dateiliste) und drücken dann die Taste (ENTER), um sie zu öﬀnen. Hier werden die Dateien auf der microSD-Karte im Display aufgelistet, so dass der Inhalt der Karte überprüft und Dateien abgespielt und z.
Seite 30: Dateiliste
❺ Dateilänge Hier wird die Länge der aktuellen Wiedergabe-Datei dargestellt. ❻ Dateiliste Hier werden die Dateien auf der microSD-Karte in Listenform dargestellt. • Verwenden Sie das Datenrad (Auswahl), um Dateien auszuwählen. • Wenn eine Liste mehr Einträge enthält, als auf dem Display dargestellt werden können, wird am rechten Rand eine Bildlauﬂeiste angezeigt.
Seite 31: Screen Für Die Eingangseinstellungen
Screen für die Eingangseinstellungen In diesem Screen nehmen Sie Einstellungen für die Eingänge vor. Wählen Sie mit dem Datenrad (Auswahl) die gewünschte Einstelloption oder einen Wert aus und drücken Sie zur Bestätigung die Taste (ENTER). ❶ Namen des Eingangs, der eingestellt wird ❷...
Seite 32: Weitere Einstellungs-Screens
HINWEIS Drücken Sie die Taste (STOP), um zum Home-Screen zurückzukehren. Weitere Einstellungs-Screens In weiteren Screens können Sie Einstellungen für die Ausgabe, die Aufnahme, die SD-Karten, USB und das System vornehmen. Wählen Sie mit dem Datenrad (Auswahl) die gewünschte Einstelloption oder einen Wert aus und drücken Sie zur Bestätigung die Taste (ENTER).
Seite 33: Aufnahmeprozess
Aufnahmeprozess Die folgende Abbildung stellt den Aufnahmeprozess dar. (→ Einsetzen von • Setzen Sie eine microSD-Karte ein. microSD-Karten) (→ Einsetzen der • Richten Sie die Stromversorgung ein. Batterien, Vorbereitung vor Anschluss eines Netzteils) (→ Anschluss von der Aufnahme • Schließen Sie Mikrofone u. a. an den Eingängen an. Eingangsgeräten) •...
Seite 34: Vorbereitungen Treﬀen
• Aufnahme und Wiedergabe sind nicht möglich, wenn keine microSD-Karte im H5studio eingesetzt ist. • Wenn Sie eine SD-Karte einsetzen, die bisher nicht im H5studio verwendet wurde, wird ein Screen zum Tasten der Karte geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Ausführen“...
Seite 35: Stromversorgung
Stromversorgung Der H5studio kann wahlweise mit Batterien oder mit einer am USB-Port angeschlossenen Stromversorgung (Wechselstromnetzteil, USB-Bus-Power oder portabler Akku) betrieben werden. Wenn eine Stromquelle am USB-Port angeschlossen ist, wird diese immer vor den Batterien verwendet. Einsetzen der Batterien Um den H5studio mit Batterien zu betreiben, müssen Sie vier Typ-AA-Batterien einsetzen.
Seite 36 ANMERKUNG • Verwenden Sie immer nur Batterien eines Typs (Alkaline, NiMH oder Lithium). • Stellen Sie den benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt (→ Batterietyp dargestellt werden kann. einstellen) • Wenn die Batteriekapazität entladen sind, schalten Sie das Gerät sofort aus und setzen neue Batterien ein.
Seite 37: Anschluss Eines Netzteils
Schließen Sie das Kabel eines geeigneten Netzteils (AD-17) am USB-Port (Typ-C) an und verbinden Sie das Netzteil mit einer Steckdose. Verwendung anderer Stromquellen Wenn Sie den USB-Port (Typ-C) mit einem Computer verbinden, können Sie den H5studio über den USB-Bus mit Strom versorgen. Sie können auch eine (kommerziell erhältliche) mobile 5 V Batterie als Stromversorgung anschließen.
Seite 38: Anschluss Von Eingangsgeräten
Anschluss von Eingangsgeräten Befestigung von Mikrofonkapseln Setzen Sie die Mikrofonkapsel am H5studio ein. Richten Sie die Führungen der Mikrofonkapsel auf die Nute am H5studio aus und schieben Sie sie hinein, bis sie hörbar einrastet.
Seite 39: Trennen Von Mikrofonkapseln
Trennen von Mikrofonkapseln Drücken Sie die Verriegelungstaste ( ) der Mikrofonkapsel nach oben und schieben Sie sie nach vorne ( ) und entfernen Sie sie. ANMERKUNG • Wenden Sie beim Abziehen keine übermäßige Kraft auf. Andernfalls könnten das Mikrofon oder der Recorder beschädigt werden.
Seite 40 Anschluss eines Lavalier-Mikrofons o. ä. an der Buchse MIC/LINE IN Die Mikrofonkapsel XYH-5s, die im Lieferumfang des H5studio enthalten ist, bietet eine MIC/LINE-IN-Buchse zum Anschluss eines externen Mikrofons oder einer Line-Quelle. „Plug-In Power“-Mikrofone können über diese Buchse mit Strom versorgt werden.
Seite 41: Anschluss Von Mikrofonen
Anschluss von Mikrofonen und anderen Geräten an INPUT 1 und 2 Neben dem Eingang der Mikrofonkapsel verfügt der H5studio über die zwei Eingänge INPUT 1 und 2. Sie können gemeinsam genutzt werden, um insgesamt 4 Kanäle einzuspeisen. Mikrofone, Mixer und andere Geräte können an INPUT 1 und 2 angeschlossen werden.
Seite 42: Ein-/Ausschalten Des Geräts
Home-Screen im Display dargestellt. Wenn Sie das Gerät zum ersten Mal nach dem Kauf einschalten oder wenn der H5studio auf seine Werkseinstellungen zurückgesetzt wurde, werden die Einstellungs-Screens für die Audio-Anleitung, die Anzeigesprache sowie für das Datum und die Uhrzeit eingeblendet. Nehmen Sie diese Einstellungen (→ Einstellen des Guide-Signals (erstmalige...
Seite 43: Ausschalten
Das Display erlischt und das Gerät schaltet sich aus. ANMERKUNG • Während „Datenspeicherung“ angezeigt wird, werden die aktuellen Einstellungen des H5studio gespeichert. Während „Datenspeicherung“ angezeigt wird, dürfen Sie in keinem Fall das Netzteil abziehen oder die Batterien aus dem Gerät entfernen.
Seite 44: Einstellen Des Guide-Signals (Erstmalige Inbetriebnahme)
Inbetriebnahme) Stellen Sie das Guide-Signal (Audio-Anleitung) ein, wenn ein entsprechender Screen bei der Inbetriebnahme nach dem Kauf oder nach dem Zurücksetzen des H5studio auf die Werkseinstellungen angezeigt wird. Wählen Sie mit dem Datenrad (Auswahl) die Einstelloption aus und drücken Sie die Taste (ENTER).
Seite 45 ANMERKUNG (→ Einstellen der Sie können zudem die Lautstärke des Guide-Signals einstellen. Guide-Signal-Lautstärke) HINWEIS • Sie können die Einstellung für das Guide-Signal auch später im System-Einstellungs-Screen ändern. (→ Einstellung des Guide-Signals (Barrierefreiheit)) • Wenn der Home-Screen geöﬀnet ist, kann das Guide-Signal sofort durch Drücken und Halten der Taste (→ An-/Abschalten der Audio-Anleitung per (ENTER) an- bzw.
Seite 46: Einstellen Der Anzeigesprache (Erstmalige Inbetriebnahme)
Einstellen der Anzeigesprache (erstmalige Inbetriebnahme) Stellen Sie die Anzeigesprache ein, wenn ein entsprechender Screen bei der Inbetriebnahme nach dem Kauf oder nach dem Zurücksetzen des H5studio auf die Werkseinstellungen angezeigt wird und Sie das Guide-Signal bereits eingestellt haben. Wählen Sie mit dem Datenrad (Auswahl) die Display-Sprache aus und drücken Sie die Taste...
Seite 47: Einstellen Des Datumsformats (Erstmalige Inbetriebnahme)
Inbetriebnahme) Stellen Sie das Datumsformat ein, wenn ein entsprechender Screen bei der Inbetriebnahme nach dem Kauf oder nach dem Zurücksetzen des H5studio auf die Werkseinstellungen angezeigt wird und Sie die Anzeigesprache eingestellt haben. Das hier eingestellte Datumsformat wird in die Aufnahmedateien geschrieben.
Seite 48: Einstellen Des Datums Und Der Zeit (Erstmalige Inbetriebnahme)
Stellen Sie das Datum und die Uhrzeit ein, wenn nach der Einstellung des Datumsformats ein entsprechender Screen bei der Inbetriebnahme nach dem Kauf oder nach dem Zurücksetzen des H5studio auf die Werkseinstellungen angezeigt wird. Das Datum und die Uhrzeit werden in den Aufnahmedateien gespeichert.
Seite 49 Nachdem die Einstellung für das Datum und die Uhrzeit bestätigt wurde, stellen Sie den Batterietyp (→ Einstellen des benutzten Batterietyps ein, sobald ein Screen zur Einstellung geöﬀnet wird. (erstmalige Inbetriebnahme)) ANMERKUNG Wenn das Gerät für längere Zeit nicht über ein Netzteil oder Batterien mit Strom versorgt wurde und die Spannungsversorgung für die Speicherung des Datums und der Uhrzeit erschöpft ist, werden die im Gerät gespeicherten Daten zurückgesetzt.
Seite 50: Einstellen Des Benutzten Batterietyps (Erstmalige Inbetriebnahme)
Einstellen des benutzten Batterietyps (erstmalige Inbetriebnahme) Stellen Sie den im H5studio verwendeten Batterietyp ein, wenn nach der Einstellung des Datums und der Uhrzeit ein entsprechender Screen bei der Inbetriebnahme nach dem Kauf oder nach dem Zurücksetzen des H5studio auf die Werkseinstellungen angezeigt wird. Das ist notwendig, um die verbleibende Batteriekapazität exakt im Screen darzustellen.
Seite 51: Schutz Vor Fehlbedienung (Hold-Funktion)
Schutz vor Fehlbedienung (HOLD-Funktion) Um eine Fehlbedienung zu verhindern, können Sie die Tasten des H5studio mit Hilfe der Hold-Funktion sperren. Schieben Sie den Schalter (POWER/HOLD) in die Position „HOLD“ (in Richtung der Mikrofonkapsel). Damit aktivieren Sie die HOLD-Funktion und deaktivieren alle Tastenfunktionen.
Seite 52: Anpassen Der Eingangseinstellungen
Anpassen der Eingangseinstellungen Aktivieren der Aufnahmebereitschaft in Spuren Wählen Sie, welche der Spuren MIC (Mikrofonkapsel) und INPUT 1–2 aufgenommen werden sollen. Drücken Sie bei geöﬀnetem Home-Screen die Tasten der Spuren, die Sie aufnehmen möchten. Die Statusanzeigen der gewählten Spuren leuchten rot. •...
Seite 53: Anpassen Der Eingangsverstärkung Und Der Gesamtpegel
Anpassen der Eingangsverstärkung und der Gesamtpegel Verwenden Sie die Regler (GAIN) in jeder Spur, um ihre Eingangspegel und die Gesamtpegelbalance einzustellen. ANMERKUNG • Eine Anpassung der Pegel mit den Reglern (GAIN) wirkt sich auf das Monitorsignal und die Aufnahmedaten aus. •...
Seite 54: Mono-Konvertierung Des Eingangs Der Mikrofonkapsel
Mono-Konvertierung des Eingangs der Mikrofonkapsel Der Eingang der Mikrofonkapsel kann zu einem einzelnen Kanal zusammengemischt und als Mono- Audiodatei behandelt werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 55 ANMERKUNG (→ Ordner- und Das Aufnahmedateiformat wird in gleicher Weise geändert. Dateistruktur) • In der Stellung „An“: Monodateien • In der Stellung „Aus“: Stereodateien • Die Audioausgabe über die Kopfhörerbuchse und die Buchsen LINE OUT und das Signal im Betrieb als Audio-Interface werden nach dem selben Muster umgeschaltet.
Seite 56: Verwenden Der Plug-In-Power
Verwenden der Plug-In-Power Konﬁgurieren Sie die folgende Einstellung, wenn Sie ein Mikrofon an der Buchse MIC/LINE IN angeschlossen haben, das Plugin Power unterstützt. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER).
Seite 57 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ aus und drücken Sie die Taste (ENTER). ANMERKUNG Diese Einstellung kann nur dann bearbeitet werden, wenn eine Mikrofonkapsel angeschlossen ist, die Plugin-Power unterstützt.
Seite 58: Einstellen Des Eingangspegels (Mic/Line)
Einstellen des Eingangspegels (Mic/Line) Der Eingangspegel kann auf die Geräte eingestellt werden, die an INPUT 1 und 2 des H5studio angeschlossen sind. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen...
Seite 59 Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Mikr.“ oder „Line“ aus und drücken Sie die Taste (ENTER). Einstellung Erklärung Mikr. Für den Anschluss eines Mikrofons oder für anderes Equipment mit geringem Pegel. Line Für den Anschluss von Geräten mit Linepegel. Der Eingangspegel wird im Vergleich zur Einstellung „Mikr.“...
Seite 60: Einrichten Der Phantomspeisung
Einrichten der Phantomspeisung Die Eingänge INPUT 1 und 2 des H5studio unterstützen Phantomspeisung und können +48 V ausgeben. Aktivieren Sie die Phantomspeisung, wenn ein Kondensatormikrofon angeschlossen ist, dass darauf angewiesen ist. Diese Einstellung kann für jeden Eingang separat ein- bzw. ausgeschaltet werden.
Seite 61 ANMERKUNG Wenn Sie Geräte anschließen, die nicht für Phantomspeisung ausgelegt sind, sollten Sie die Einstellung für die Phantomspeisung nicht aktivieren. Andernfalls könnten diese Geräte beschädigt werden. HINWEIS Mit Phantomspeisung lassen sich Geräte, die eine externe Stromversorgung benötigen (wie z. B. bestimmte Kondensatormikrofone) mit Spannung versorgen.
Seite 62: Dämpfen Von Nebengeräuschen (Hochpass)
Dämpfen von Nebengeräuschen (Hochpass) Der Bassbereich kann abgesenkt werden, um beispielsweise Windgeräusche oder Plosivlaute einer Stimme zu reduzieren. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 63 Wählen Sie mit dem Datenrad (Auswahl) die Einsatzfrequenz aus und drücken Sie die Taste (ENTER). Der Hochpass kann auf AUS, 80 Hz, 160 Hz oder 240 Hz eingestellt werden.
Seite 64: Einstellen Des Advanced Limiters
Einstellen des Advanced Limiters Der Limiter kann für jede Spur separat ein- bzw. ausgeschaltet werden. Der Limiter des H5studio kann so eingestellt werden, dass er Pegelspitzen im Voraus erkennt, und er ist darauf optimiert, Übersteuerungen zu verhindern. Wählen Sie im...
Seite 65 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ oder „Aus“ und drücken Sie die Taste (ENTER). Einstellung Erklärung Damit wird der Limiter deaktiviert. Dadurch wird der Limiter aktiviert. Dieser Limiter wurde optimiert, um Übersteuerungen zu verhindern, indem er Spitzenpegel im Voraus erkennt. Die Ratio beträgt ∞:1 und sorgt so intern für höhere Übersteuerungsreserven.
Seite 66: Aktivierung Eines Stereo-Links
Aktivierung eines Stereo-Links Mit der Stereo-Link-Funktion können die Eingangssignale von INPUT 1 und 2 als Stereo-Audio verarbeitet werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 67 Wählen Sie mit dem Datenrad (Auswahl) den gewünschten Eintrag aus und drücken Sie die Taste (ENTER). Einstellung Erklärung Die Eingangssignale werden nun als Mono-Audio behandelt. Stereo Die Eingangssignale an INPUT 1 und 2 werden als Stereo-Audiosignal behandelt. INPUT 1 wird dabei dem linken und INPUT 2 dem rechten Kanal zugeordnet.
Seite 68 HINWEIS • Das Mitte-Seite-Format ist eine Abnahmemethode, bei der ein Mittenmikrofon mit einem Seitenmikrofon kombiniert wird. • Das Mitte-Mikrofon nimmt dabei Signale in der Mitte und im Zentrum auf, während das Seite-Mikrofon die Bereiche auf der linken und rechten Seite abnimmt. Diese Signale werden aufgenommen und dann in das Stereoformat konvertiert.
Seite 69: Verkoppeln Der Gain-Regler
Verkoppeln der Gain-Regler Im H5studio können die Gain-Regler für die Kanäle L und R der Mikrofonkapsel sowie für INPUT 1 und INPUT 2 verkoppelt werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER).
Seite 70 Einstellung Erklärung Gain wird weder für die L- und R-Kanäle der Mikrofonkapsel noch für INPUT 1 und INPUT 2 verkoppelt. • Mikrofonkapsel Der linke Regler MIC GAIN steuert die Verstärkung für den L-Kanal und der rechte Regler MIC GAIN für den R-Kanal aus. •...
Seite 71: Anpassen Der Ausgangseinstellungen
Minimieren Sie die Eingangsverstärkung im anderen Gerät. Verbinden Sie die Buchse für das externe Mikrofon über ein Audiokabel mit der Buchse LINE OUT am H5studio. HINWEIS Wenn keine Ausgabe an ein externes Gerät notwendig ist, können Sie das Kabel aus der Buchse LINE OUT abziehen, um die Laufzeit im Batteriebetrieb zu verlängern.
Seite 72 • Sie können den Pegel auf „Mute“ oder auf einen Wert zwischen −40 und +40 einstellen. • Wenn Sie „Mute“ wählen, wird das Ausgangssignal an der Buchse LINE OUT stummgeschaltet. Um ein Testsignal mit dem H5studio auszugeben und den Ausgangspegel einzustellen, drücken Sie Überprüfen Sie die Pegelanzeige des angeschlossenen Geräts und passen Sie seine Eingangsverstärkung so an, dass der Audiosignalpegel bei etwa −20 dB liegt.
Seite 73: Einsatz Eines Limiters Im Line-Ausgang
Einsatz eines Limiters im Line-Ausgang Der Line-Ausgangslimiter kann zur Begrenzung von Signalen mit zu hohem Pegel genutzt werden und so das am Line-Ausgang angeschlossene Gerät schützen. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (OUTPUT) aus und drücken Sie die Taste (ENTER).
Seite 74: Aufnahme
Aufnahme Wenn Sie mit dem H5studio aufnehmen, wird jede angewählte Spur separat aufgezeichnet. Zudem können alle Signale in Stereo gemischt und gleichzeitig in einer Stereodatei aufgenommen werden. In dieser Stereodatei wird die Pegelmischung aufgenommen, die Sie über die Regler (GAIN) eingestellt (→ Anpassen der Eingangsverstärkung und der...
Seite 75 Stellen Sie die Lautstärke für den Kopfhörer oder andere angeschlossene Geräte mit dem Drehregler (VOLUME) ein. Die Lautstärke wird während der Einstellung im Display dargestellt. ANMERKUNG • Die Änderungen an der Lautstärke, die Sie mit den GAIN-Reglern vornehmen, wirken sich auf die Ausgangslautstärke an der Kopfhörerbuchse aus.
Seite 76: Anpassen Der Aufnahme-Einstellungen
Anpassen der Aufnahme-Einstellungen Einstellen des Aufnahmemodus Der H5studio stellt die Optionen 16/24-bit Fixed oder 32-bit Float für die Dateiaufnahme zur Verfügung. Drücken Sie die Taste (Aufnahmemodus) am H5studio. Wählen Sie „Wechsel zu Fixed“ oder „Wechsel zu Float“. Stellen Sie sicher, dass die Anzeige für den gewählten Modus leuchtet.
Seite 77: Auswahl Der Samplingrate
Auswahl der Samplingrate Sie können die Samplingrate für die Aufnahme von Dateien einstellen. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (REC) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Aufnahme-Einstellungen geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Samplingrate“...
Seite 78: Auswahl Der Bit-Tiefe
Auswahl der Bit-Tiefe Sie können die Bit-Tiefe der Aufnahmedateien einstellen. (→ Einstellen des Diese Einstellung kann nur im Aufnahmemodus „16/24-bit Fixed“ vorgenommen werden. Aufnahmemodus) Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (REC) aus und drücken Sie die Taste (ENTER).
Seite 79: Einstellung Zur Aufnahme Von Mix-Dateien
Einstellung zur Aufnahme von Mix-Dateien Der H5studio kann nicht nur jede Spur einzeln aufnehmen, sondern auch eine Stereomischung dieser Spuren erstellen. Die Aufnahme von Stereo-Mix-Dateien kann deaktiviert werden, um Platz auf der SD-Karte zu sparen. ANMERKUNG • Auch wenn die Aufnahme von Mix-Dateien aktiviert ist, werden in den folgenden Fällen keine Mix-Dateien aufgenommen.
Seite 80 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ oder „Aus“ und drücken Sie zur Bestätigung die Taste (ENTER). Einstellung Erklärung Es werden keine Stereo-Mix-Dateien aufgenommen. Es werden Stereo-Mix-Dateien aufgenommen.
Seite 81: Einstellung Des Advanced Limiters Für Mix-Dateien
Einstellung des Advanced Limiters für Mix-Dateien Dieser Limiter kann für Mix-Dateien ein- bzw. ausgeschaltet werden. Der Limiter des H5studio kann so eingestellt werden, dass er Pegelspitzen im Voraus erkennt, und er ist darauf optimiert, Übersteuerungen zu verhindern. Wählen Sie im...
Seite 82 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ oder „Aus“ und drücken Sie zur Bestätigung die Taste (ENTER). Einstellung Erklärung Damit wird der Limiter deaktiviert. Dadurch wird der Limiter aktiviert. Dieser Limiter wurde optimiert, um Übersteuerungen zu verhindern, indem er Spitzenpegel im Voraus erkennt. Die Ratio beträgt ∞:1 und sorgt so intern für höhere Übersteuerungsreserven.
Seite 83 Mitschneiden von Audiomaterial vor Beginn der Aufnahme (Pre- Aufnahme) Das Eingangssignal wird immer für eine bestimmte Zeitdauer zwischengespeichert (Pre-Aufnahme). Sie können entsprechend sechs Sekunden Audio mitschneiden, bevor Sie die tatsächliche Aufnahme mit der Taste (REC) starten. Das ist praktisch, wenn Sie die Taste (REC) zu spät ausgelöst haben.
Seite 84: Aktivierung Des Starttons Für Die Aufnahme
Signaltöne (Tonmarker für den Aufnahmebeginn) ausgeben. Da die Tonmarker für die Aufnahme auch in die Aufnahmedateien geschrieben werden, können Sie das mit dem H5studio aufgenommene Audiomaterial später einfacher mit einem Video synchronisieren, indem Sie das Ausgangssignal in den Kamera-Eingang speisen.
Seite 85 Verbinden Sie die Eingangsbuchse der Kamera über ein Stereominiklinkenkabel mit der Buchse LINE OUT am H5studio. ANMERKUNG Achten Sie beim Abhören von Signalen über einen Kopfhörer u. ä. insbesondere auf die Lautstärke.
Seite 86: Schreiben Von Metadaten (Ixml Chunks) In Die Aufnahmedateien
Schreiben von Metadaten (iXML Chunks) in die Aufnahmedateien Sie können verschiedene, in den iXML Chunks gespeicherte Informationen (Metadaten) in den (→ Metadaten, die in iXML Chunks in WAV-Dateien enthalten Aufnahmedateien speichern. sind) Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (REC) aus und drücken Sie die Taste (ENTER).
Seite 87: Aufnahme
Aufnahme Drücken Sie , während der Home-Screen dargestellt wird. Die REC-Anzeige leuchtet rot, der Name der Aufnahmedatei wird im Display eingeblendet und die Aufnahme beginnt. Hier wird die verstrichene Aufnahmezeit während der Aufnahme dargestellt. ANMERKUNG Der Dateiname besteht aus dem Datum, gefolgt von der Stunde, Minute und Sekunde auf Basis des eingestellten Datums und der Uhrzeit (Einstellen des Datums und der Zeit).
Seite 88 In einer Datei können maximal 99 Marker hinzugefügt werden. • Während der Aufnahme werden die Dateien automatisch regelmäßig gesichert. Wenn der Strom ausfällt oder ein anderes Problem auftritt, müssen Sie die betroﬀene Datei nur im H5studio wiedergeben, um sie zu reparieren.
Seite 89: Pausieren Der Aufnahme
Pausieren der Aufnahme Sie können die Aufnahme pausieren, um nicht benötigte Abschnitte von der Aufnahme auszuschließen und damit Speicherkapazität auf der microSD-Karte zu sparen. Drücken Sie die Taste (PLAY/PAUSE) während der Aufnahme. Hiermit pausieren Sie die Aufnahme. Drücken Sie die Taste (PLAY/PAUSE) erneut, um die Aufnahme fortzusetzen.
Seite 90: Bewegen Der Aufnahmedatei In Den Ordner Trash
• Dateien, die in den Papierkorb bewegt wurden, werden in dem auf der SD-Karte erstellten TRASH-Ordner gespeichert, aber ihre Informationen können nicht überprüft werden und sie können nicht vom H5studio wiedergegeben werden. Um sie zu überprüfen oder abzuhören, müssen Sie einen Computer oder ein (→ Übertragung von Dateien auf Computer und...
Seite 91: Umschalten Des Bildschirminhalts
Umschalten des Bildschirminhalts Der Home-Screen kann so eingestellt werden, dass nur die Pegelanzeigen, nur die Wellenformen oder die Pegelanzeigen und die Wellenformen dargestellt werden. Wählen Sie mit dem Datenrad (Auswahl) die Option (DISPLAY) aus und drücken Sie die Taste (ENTER). Drücken Sie die Taste (ENTER), um durch die folgenden Display-Optionen zu blättern.
Seite 92: Wiedergabe Von Aufnahmen
Wiedergabe von Aufnahmen Starten und Anhalten der Wiedergabe Drücken Sie die Taste (PLAY/PAUSE), während der Home-Screen geöﬀnet ist. Dadurch wird der Wiedergabe-Screen im Display geöﬀnet und die Wiedergabe der zuletzt aufgenommenen Datei beginnt. Bedienen Sie , um die Lautstärke für den Kopfhörer oder Lautsprecher einzustellen. (→ Anpassen der Die Wiedergabelautstärke kann für jede Spur individuell angepasst werden.
Seite 93 Screen mit der Dateiliste dargestellt. Wenn diese Datei ausgewählt und gelöscht wird, wird dieser (→ Ordner- und Dateistruktur im Vorgang auf alle Dateien im Dateiordner angewandt. H5studio) • Inaktive Spuren werden beim Export nicht verwendet. HINWEIS Durch Drücken der Spurtasten ( ) aktivieren bzw.
Seite 94: Anpassen Der Spurpegelbalance
Anpassen der Spurpegelbalance Wählen Sie im Wiedergabe-Screen mit dem Datenrad (Auswahl) den Fader der Spur, deren Lautstärke Sie einstellen möchten, und drücken Sie die Taste (ENTER). Ändern Sie den Pegel mit dem Datenrad (Auswahl) und drücken Sie die Taste (ENTER). Wiederholen Sie die Schritte 1 und 2, um alle Pegel auszubalancieren.
Seite 95: Einrichten Der Schleifenwiedergabe (Play-Modus)
Einrichten der Schleifenwiedergabe (Play-Modus) Die Wiedergabe kann so konﬁguriert werden, dass nach der Wiedergabe einer Datei nahtlos die darauf folgende Datei wiedergegeben wird. Wählen Sie im Wiedergabe-Screen mit dem Datenrad (Auswahl) den Eintrag (OPTION) aus und drücken Sie die Taste (ENTER).
Seite 96 Einstellung Erklärung Einzeln wiedergeben Die Wiedergabe wird nach dem Ende der aktuellen Datei angehalten. Alle wiedergeben Nach dem Ende der aktuellen Datei wird nahtlos die darauf folgende Datei ausgegeben. Die Dateien werden in der Reihenfolge der Dateinamen wiedergegeben. Die Wiedergabe wird am Wiedergabe-Ende der letzten Datei beendet.
Seite 97: Automatische Lautstärkeanpassung Während Der Wiedergabe
Automatische Lautstärkeanpassung während der Wiedergabe Wenn Sie die Option „Audio-Normalisierung“ auf „An“ einstellen, wird die Wiedergabelautstärke unabhängig von Aufnahmelautstärke gleichmäßig ausgesteuert. Wählen Sie im Wiedergabe-Screen mit dem Datenrad (Auswahl) den Eintrag (OUTPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Ausgangseinstellungen geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Audio-Normalisierung“...
Seite 98: Ändern Der Wiedergabegeschwindigkeit
Ändern der Wiedergabegeschwindigkeit Die Wiedergabegeschwindigkeit kann geändert werden. Wählen Sie im Wiedergabe-Screen mit dem Datenrad (Auswahl) den Eintrag (OUTPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Ausgangseinstellungen geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Wiedergabegeschwindigkeit“ aus und drücken Sie die Taste (ENTER).
Seite 99: Schleifenwiedergabe Einer Deﬁnierten Auswahl (A-B-Schleifenwiedergabe)
Schleifenwiedergabe einer deﬁnierten Auswahl (A-B- Schleifenwiedergabe) Der Bereich zwischen zwei deﬁnierten Punkten kann in der Schleife wiedergegeben werden. Wählen Sie im Wiedergabe-Screen mit dem Datenrad (Auswahl) den Eintrag REPEAT) aus und drücken Sie die Taste (ENTER). Wählen Sie mit dem Datenrad (Auswahl) die Option (SET A) aus und drücken Sie die Taste...
Seite 100 • Um die Einstellungen zu verändern, führen Sie die Schritte 2 bis 4 erneut aus. • Wählen Sie mit dem Datenrad (Auswahl) die Option (CLEAR) und drücken Sie die Taste (ENTER), um die gesetzten Punkte zu löschen. Zum Abschluss der Einstellungen wählen Sie mit dem Datenrad (Auswahl) die Option (BACK) und drücken dann die Taste (ENTER).
Seite 101: Ändern Des Dateiformats Und Datei-Export
Ändern des Dateiformats und Datei-Export Der H5studio kann aufgenommene Dateien konvertieren und in andere Formate exportieren. Das ist besonders praktisch, wenn Sie die mit dem H5studio aufgenommenen Dateien z. B. in eine Anwendung auf dem Computer, Smartphone oder Tablet laden möchten, die das 32-Bit-Float-Format nicht unterstützt.
Seite 102 Einstellung Erklärung 2Mix Damit exportieren Sie eine Stereodatei mit der Mischung, die Sie (→ Anpassen während der Wiedergabe im Mixer eingestellt haben. Spurpegelbalance) Damit exportieren Sie alle Spuren einzeln. Wählen Sie, ob Sie nur einen bestimmten Bereich für den Export verwenden möchten oder nicht. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Bereich“...
Seite 103 (Auswahl) die Option „Ausführen“ und drücken Sie die Taste (ENTER). (→ Ordner- und Dateistruktur im Die exportierte Datei wird im Export-Ordner gespeichert. H5studio) Wählen Sie „Abbrechen“ und drücken Sie die Taste (ENTER), um den Vorgang abzubrechen. Um den Vorgang während eines Exports abzubrechen, drücken Sie die Taste (ENTER).
Seite 104 - BB: Bit-Tiefe („16“, wenn 16-bit gewählt wurde, oder „24“, wenn 24-bit gewählt wurde, oder nichts, wenn 32-bit Float gewählt wurde) - NN: Status der Normalisierung („NORM“ bei aktiver Normalisierung oder nichts, sofern inaktiv) • Der H5studio kann Dateien im Export-Ordner nicht wiedergeben. (→ Starten und Anhalten der • Inaktive Spuren werden beim Export nicht verwendet.
Seite 105: Bewegen Der Wiedergabedatei In Den Ordner Trash
• Dateien, die Sie gelöscht haben werden im Order TRASH gespeichert, aber ihre Informationen können nicht überprüft und sie können nicht vom H5studio wiedergegeben werden. Um sie zu überprüfen oder abzuhören, müssen Sie einen Computer oder ein Smartphone oder Tablet anschließen und verwenden.
Seite 106: Dateiverwaltung
Mit dem H5studio erzeugte Dateien werden auf der microSD-Karte gespeichert. Sie können die Aufnahmedateien auf der microSD-Karte überprüfen und löschen. Ordner- und Dateistruktur im H5studio Ordner- und Dateistruktur Bei der Aufnahme mit dem H5studio werden die Dateien auf der microSD-Karte wie folgt erstellt. Root ❶ Dateiordner Sie werden bei jeder Aufnahme angelegt.
Seite 107 (→ Ändern des Dateiformats und Ordner gespeichert. Datei-Export) ❺ PAPIERKORB-Ordner Der Ordner TRASH wird automatisch angelegt, wenn eine SD-Karte im H5studio eingesetzt wird. (→ Bewegen der Dateien, die in den Ordner TRASH verschoben wurden, werden darin gespeichert. Aufnahmedatei in den Ordner TRASH,...
Seite 108: Dateiname Aufnahme
Dateiname Aufnahme Die Dateien werden nach dem folgenden Muster benannt. Beispiel für einen Erklärung Dateinamen ❶ Datum Das Aufnahmedatum wird als Zahl vermerkt. Die Zahl folgt der festgelegten Reihenfolge (Einstellen des Datumsformats). ❷ Zeit Die Stunde, Minute und Sekunde werden als Zahl vermerkt. ❸...
Seite 109: Überprüfen Der Dateien
Dateiordner angelegt wurden, werden sie als eine einzige Datei mit dem Namen „240101_000000“ im Screen mit der Dateiliste dargestellt. Wenn diese Datei ausgewählt und gelöscht wird, wird dieser Vorgang auf alle (→ Ordner- und Dateistruktur im Dateien im Dateiordner angewandt. H5studio) HINWEIS (STOP), um zum Home-Screen zurückzukehren. (→ Home-Screen) Drücken Sie die Taste...
Seite 110: Einsatz Als Audio-Interface
übertragen werden. Umgekehrt können Signale von diesem Gerät über den H5studio wiedergegeben werden. Darüber hinaus kann der H5studio auch dann für die Aufnahme verwendet werden, wenn er als Audio- Interface benutzt wird. Für den Betrieb mit Smartphones, Tablets und Mac-Computern ist kein Treiber erforderlich.
Seite 111: Anschluss An Computer, Smartphones Und Tablets
Anschluss an Computer, Smartphones und Tablets Verbinden Sie den H5studio über ein USB-Kabel (Typ-C) mit einem Computer, Smartphone oder Tablet. ❶ Smartphone/Tablet (USB Typ-C) ❷ iPhone/iPad (Lightning) ❸ Computer (Windows/Mac) ANMERKUNG • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt.
Seite 112 Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Audio-Interface“ aus und drücken Sie zur Bestätigung die Taste (ENTER). Wählen Sie die Kanäle, die auf den Computer, das Smartphone oder Tablet ausgegeben werden sollen. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Kanal“ aus und drücken Sie die Taste (ENTER).
Seite 113 Optionen 44,1 kHz, 48 kHz und 96 kHz zur Auswahl. HINWEIS Im Modus „Audio-I/F + Aufnahme“ kann die Samplingrate des H5studio nicht über den Computer, das Smartphone oder das Tablet geändert werden. Um die Samplingrate über einen Computer, ein Smartphone oder ein Tablet einzustellen, wählen Sie den Modus „Nur Audio-I/F“.
Seite 114 (Auswahl) die Option „Verbinden“ aus und drücken Sie zur Bestätigung die Taste (ENTER). Damit wird die Verbindung mit dem Computer, Smartphone oder Tablet hergestellt. Starten Sie eine Anwendung auf dem Computer, Smartphone oder Tablet und wählen Sie „H5studio“ als „Ton“- oder „Eingabe/Ausgabe“-Gerät aus.
Seite 115 ANMERKUNG • Wenn die Option „H5studio“ in den „Sound“-Einstellungen eines Computers nicht angeboten wird, kann der H5studio trotzdem als 32-Bit-Float-Audio-Interface verwendet werden, wenn Sie in einer Anwendung, die das 32-Bit-Float-Format unterstützt, die Option „H5studio“ als „Ton“- oder „Eingabe/Ausgabe“-Gerät auswählen. • Weitere Informationen zum Betrieb ﬁnden Sie in der Bedienungsanleitung der jeweiligen Anwendungen.
Seite 116: Anpassen Der Eingangseinstellungen Und Des Monitorings
Anpassen der Eingangseinstellungen und des Monitorings Wenn Sie den H5studio als Audio-Interface verwenden, können Sie die Einstellungen für die Eingänge und das Monitoring ebenso wie im Betrieb als Recorder einrichten. Lesen Sie die unten aufgeführten Abschnitte und passen Sie die Einstellungen für die Eingänge und das Monitoring entsprechend an.
Seite 117: Anpassen Der Ausgangseinstellungen
Referenz Erklärung Aktivierung eines Stereo-Links Mit der Stereo-Link-Funktion können Eingangssignale auch als Stereo-Audio behandelt werden. Wenn Sie die Stereo-Einstellung verwenden, wird INPUT 1 dem linken und INPUT 2 dem rechten Kanal zugeordnet. Wenn Sie die Mitte-Seite-Stereo-Einstellung verwenden, wird INPUT 1 dem Mittensignal und INPUT 2 dem Seitensignal zugeordnet.
Seite 118 Stellen Sie mit dem Datenrad (Auswahl) den USB-Ausgangspegel ein und drücken Sie die Taste (ENTER). Überprüfen Sie die Ausgangspegelanzeigen bei der Einstellung. ANMERKUNG Diese Einstellung hat keinen Einﬂuss auf das aufgenommene Audiomaterial oder auf die Signallautstärke am Kopfhörerausgang oder an der LINE-OUT-Buchse. HINWEIS •...
Seite 119: Aktivieren Der Loopback-Funktion
Aktivieren der Loopback-Funktion Mit dieser Funktion lässt sich das Wiedergabesignal von einem Computer, Smartphone oder Tablet mit den Eingangssignalen des H5studio mischen und wieder auf den Computer oder das Smartphone bzw. Tablet speisen (Loopback). Mit dieser Funktion kann beispielsweise eine Moderation mit Hintergrundmusik aus einem Computer unterlegt und die Mischung wieder auf diesen Computer aufgenommen oder gestreamt werden.
Seite 120: Aktivieren Des Direct-Monitorings
Aktivieren des Direct-Monitorings Die am H5studio anliegenden Signale können direkt ausgegeben werden, bevor sie an den Computer, das Smartphone oder das Tablet gesendet werden. Dadurch können Sie latenzfrei abhören (Direct-Monitoring-Funktion). Wenn der Betrieb als Audio-Interface aktiv ist, wählen Sie im...
Seite 121: Aufnahme Mit Dem H5Studio Im Betrieb Als Audio-Interface
„Anschluss an Computer, Smartphones und Tablets“ beschrieben können Sie mit dem H5studio auch im Betrieb als Audio-Interface aufnehmen, wenn der Modus „Audio-I/F + Aufnahme“ aktiv ist. In diesem Fall können die Aufnahme-Einstellungen auf die gleiche Weise vorgenommen werden wie im Betrieb als Recorder.
Seite 122: Trennen Der Verbindung Zu Einem Computer, Smartphone Oder Tablet
Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (EXIT) aus und drücken Sie die Taste (ENTER). Wählen Sie mit dem Datenrad (Auswahl) die Option „Verlassen“ und drücken Sie die Taste (ENTER).
Seite 123: Übertragung Von Dateien Auf Computer Und Andere Geräte
Übertragung von Dateien auf Computer und andere Geräte Nach dem Anschluss des H5studio an einen Computer oder ein Smartphone bzw. Tablet können Sie die Dateien auf der microSD-Karte überprüfen und verschieben. Anschluss an Computer, Smartphones und Tablets Wählen Sie im...
Seite 124 • Wenn Sie „Batterie“ gewählt haben, erfolgt keine Stromversorgung über das andere Gerät. Stattdessen wird der H5studio über die eingesetzten Batterien mit Strom versorgt. Verbinden Sie den H5studio über ein USB-Kabel (Typ-C) mit einem Computer, Smartphone oder Tablet. ❶...
Seite 125 Nun können Sie auf dem Computer, Smartphone oder Tablet mit den auf der microSD-Karte gespeicherten Dateien arbeiten.
Seite 126: Trennen Der Verbindung Zu Einem Computer, Smartphone Oder Tablet
Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Führen Sie den Trennvorgang im Computer, Smartphone oder Tablet durch. • Windows: Wählen Sie unter „Hardware sicher entfernen“ den Eintrag H5studio. • macOS: Ziehen Sie das H5studio-Symbol in den Mülleimer. • Smartphone/Tablet: Lesen Sie die Anleitung für das Gerät.
Seite 127: Verwalten Von Microsd-Karten
Verwalten von microSD-Karten Formatieren von microSD-Karten Um die Leistung einer microSD-Karte zu maximieren, formatieren Sie diese im H5studio. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) die Option (SD CARD) aus und drücken Sie die Taste (ENTER). Der Screen SD-Karte wird geöﬀnet.
Seite 128: Testen Von Microsd-Karten
Testen von microSD-Karten Sie können die Schreibgeschwindigkeit von microSD-Karten testen, um sicherzustellen, dass ihre Performance ausreicht, um mit dem H5studio aufgenommene Daten zu speichern. Ein Quick-Test kann schnell durchgeführt werden, während für den vollständigen Test die gesamte microSD-Karte überprüft wird.
Seite 129 Zum Abschluss wird das Testergebnis eingeblendet. ANMERKUNG Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS Während eines Tests können Sie die Taste (ENTER) drücken, um den Vorgang abzubrechen.
Seite 130: Durchführen Eines Vollständigen Tests
Durchführen eines vollständigen Tests Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) die Option (SD CARD) aus und drücken Sie die Taste (ENTER). Der Screen SD-Karte wird geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Ausf. Test“ aus und drücken Sie die Taste (ENTER).
Seite 131 ANMERKUNG Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS Während eines Tests können Sie die Taste (ENTER) drücken, um den Vorgang abzubrechen.
Seite 132: Löschen Der Dateien Im Trash-Ordner
Löschen der Dateien im TRASH-Ordner Sie können Dateien, die in den Papierkorb verschoben wurden, endgültig löschen, um den Papierkorb zu entleeren und Speicherplatz auf der SD-Karte freizugeben. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) die Option (SD CARD) aus und drücken Sie die Taste (ENTER).
Seite 133: Einsatz Von Timecode
• Während des Betriebs als Audio-Interface kann der UltraSync BLUE von ATOMOS/Timecode Systems (→ Einsatz als nicht benutzt werden Audio-Interface). • Ein H5studio kann nicht gleichzeitig mit ZOOM Handy Control & Sync und einem UltraSync BLUE verbunden sein. Verwenden von Timecode für die Editierung Wenn der Timecode in den Video- und Audiodaten aufgezeichnet wurde, können Sie die Audio- und...
Seite 134: Einspeisen Von Timecode
Einspeisen von Timecode Der UltraSync BLUE von ATOMOS/Timecode Systems überträgt den Timecode, der sowohl vom H5studio als auch von der Videokamera empfangen wird: Dieser Timecode kann nun sowohl in den Audio- als auch in den Videodaten aufgezeichnet werden. Der Timecode wird über Bluetooth ausgegeben und empfangen.
Seite 135: Anschluss Eines Ultrasync Blue
Anschluss eines UltraSync BLUE Wenn der H5studio mit einem UltraSync BLUE verbunden ist, kann er Timecode vom UltraSync BLUE empfangen und in die Aufnahmedateien einbetten. Um sich mit einem UltraSync BLUE zu verbinden, muss ein BTA-1 oder ein anderer geeigneter Drahtlosadapter am H5studio angeschlossen werden.
Seite 136 Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Timecode“ aus und drücken Sie die Taste (ENTER). Während der Suche, um sich mit dem Gerät zu verbinden, wird im Display die Meldung „Searching.“ eingeblendet.
Seite 137 ANMERKUNG Wenn der H5studio und ein UltraSync BLUE zuvor verbunden wurden, treﬀen Sie eine Auswahl, wenn der folgende Screen eingeblendet wird. Einstellung Erklärung Gekoppel. Gerät Wählen Sie diese Option, um eine Verbindung zu dem UltraSync BLUE herzustellen, mit dem zuvor eine Verbindung bestanden hat.
Seite 138 • Der Vorgang zur Auswahl angeschlossener Geräte ist in der Bedienungsanleitung des UltraSync BLUE beschrieben. • Minimieren Sie den Abstand zwischen dem H5studio und dem UltraSync BLUE, um eine möglichst stabile Kommunikation zu gewährleisten. • Wenn die Kommunikation mit dem UltraSync BLUE während der Aufnahme unterbrochen wird, werden für die restliche Aufnahme keine weiteren Timecode-Daten hinzugefügt.
Seite 139: Trennen Der Verbindung Mit Einem Ultrasync Blue
Trennen der Verbindung mit einem UltraSync BLUE Wenn Sie den BTA-1 vom H5studio abziehen, wird die Verbindung zwischen dem H5studio und dem UltraSync BLUE getrennt und die Timecode-Aufnahme beendet. Die Kopplungsinformationen bleiben auch nach dem Trennen erhalten.
Seite 140: Anpassen Verschiedener Einstellungen
Anpassen verschiedener Einstellungen Einstellen der Anzeigesprache Die in den Screens des H5studio benutzte Sprache kann umgeschaltet werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet.
Seite 141: Einstellen Des Datums Und Der Zeit
Einstellen des Datums und der Zeit Im Folgenden ist beschrieben, wie Sie das Datum und die Uhrzeit einstellen, die den Aufnahmedateien hinzugefügt werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER).
Seite 142 Stellen Sie den Wert mit dem Datenrad (Auswahl) ein und drücken Sie die Taste (ENTER). Wiederholen Sie die Schritte 4 – 5, um das Datum und die Uhrzeit einzugeben. Nach der Einstellung aller Optionen wählen Sie mit dem Datenrad (Auswahl) die Option aus und drücken die Taste (ENTER).
Seite 143: Einstellen Des Datumsformats
Einstellen des Datumsformats Damit ändern Sie das Datumsformat, das bei der Dateiaufnahme benutzt wird. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Datum/Zeit“...
Seite 144 Wählen Sie mit dem Datenrad (Auswahl) das Datumsformat aus und drücken Sie die Taste (ENTER). Um rechten unteren Rand des Screens wird ein konkretes Beispiel für das gewählte Datumsformat auf Basis der aktuellen Datumseinstellung dargestellt. Einstellung Erklärung JJMMTT Das Datum wird in der Reihenfolge Jahr, Monat und Tag dargestellt. MMTTJJ Das Datum wird in der Reihenfolge Monat, Tag und Jahr dargestellt.
Seite 145: Einstellen Der Display-Helligkeit
Einstellen der Display-Helligkeit Die Helligkeit des Displays kann eingestellt werden, wenn Sie aufgrund einer gedimmten oder zu hellen Darstellung nichts erkennen können. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet.
Seite 146: Batterietyp Einstellen
Batterietyp einstellen Stellen Sie den Typ der im H5studio benutzten Batterien/Akkus korrekt ein, damit die verbleibende Kapazität exakt dargestellt werden kann. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet.
Seite 147 Wählen Sie mit dem Datenrad (Auswahl) den Batterietyp aus und drücken Sie die Taste (ENTER). Einstellung Erklärung Alkaline Alkaline-Batterien Ni-MH Nickel-Metall-Hydrid-Akkus Lithium Lithium-Batterien HINWEIS Wenn Sie das Gerät nach dem Kauf oder nach dem Zurücksetzen auf die Werkseinstellungen zum ersten Mal einschalten, wird die Einstellung für den Batterietyp automatisch nach der Einstellung des Datums und der Uhrzeit eingeblendet.
Seite 148: Einstellen Der Display-Energiesparfunktion
Einstellen der Display-Energiesparfunktion Um Energie zu sparen, kann die Hintergrundbeleuchtung des Displays gedimmt werden, wenn für eine deﬁnierte Dauer keine Bedienung erfolgt. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet.
Seite 149 Einstellung Erklärung Die Hintergrundbeleuchtung des Displays ist immer hell. 30 Sek, 1 Min, 3 Min, 5 Min Die Hintergrundbeleuchtung des Displays wird nach Ablauf der eingestellten Zeit ohne Bedienung abgedunkelt.
Seite 150: Einstellen Der Automatischen Abschaltung
Einstellen der automatischen Abschaltung Der H5studio kann so eingestellt werden, dass er sich nach einer voreingestellten Dauer ohne Nutzung automatisch ausschaltet. Wenn das Gerät dauerhaft eingeschaltet bleiben soll, stellen Sie die Funktion „Auto-Abschalt.“ auf „Aus“. Wählen Sie im Home-Screen mit dem Datenrad...
Seite 151 Unter den folgenden Umständen schaltet sich das Gerät unabhängig von der Einstellung für die Auto- Abschaltung nicht automatisch aus. • Während der Aufnahme oder Wiedergabe • Wenn der H5studio als Audio-Interface genutzt wird • Wenn die Funktion des H5studio zur Datenübertragung genutzt wird • Während Karten-Tests • Während der Durchführung einer Firmware-Aktualisierung...
Seite 152: Verwendung Der Guide-Signal-Funktion Für Die Barrierefreiheit
Verwendung der Guide-Signal-Funktion für die Barrierefreiheit Einstellung des Guide-Signals (Barrierefreiheit) Mit dieser Funktion können die Namen ausgewählter Einstellungsoptionen laut vorgelesen werden. Zudem kann ein Signalton ausgegeben werden, um z. B. auf Fehlermeldungen, das Starten/Stoppen der Aufnahme und auf die Einstellung der Lautstärke aufmerksam zu machen. Wählen Sie im Home-Screen mit dem Datenrad...
Seite 153 Wählen Sie mit dem Datenrad (Auswahl) die Einstelloption aus und drücken Sie die Taste (ENTER). Einstellung Erklärung Voice ＋ Beep Die Einstelloptionen werden in der installierten Sprache vorgelesen. Mit Hilfe eines Signaltons werden Sie informiert, wenn Fehlermeldungen auftreten, die Aufnahme beginnt/endet, die Lautstärke angepasst wurde u. a.
Seite 154: Einstellen Der Guide-Signal-Lautstärke
Einstellen der Guide-Signal-Lautstärke Sie können die Lautstärke der Lesestimme und der Signaltöne einstellen. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Zugriﬀ“...
Seite 155 Stellen Sie mit dem Datenrad (Auswahl) die gewünschte Lautstärke ein und drücken Sie die Taste (ENTER). Die Lautstärke kann auf „Leise“, „Medium“ und „Laut“ eingestellt werden. ANMERKUNG Die Ausgabe der hier eingestellten Lautstärke hängt auch von der Einstellung ab, die Sie mit Drehregler (VOLUME) vorgenommen haben.
Seite 156: Überprüfen Der Guide-Signal-Informationen
Überprüfen der Guide-Signal-Informationen Die Sprache und Version, die für das barrierefreie Guide-Signal benutzt werden, können überprüft werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Zugriﬀ“...
Seite 157: An-/Abschalten Der Audio-Anleitung Per Taste
Mit Hilfe der Guide-Sound-Installation können Sie die Sprache ändern und die Funktion aktualisieren. Laden Sie die neueste Installationsdatei für die Barrierefreiheit, die zur Installation des Guide-Sounds benötigt wird, von der ZOOM-Webseite herunter (zoomcorp.com/help/h5studio) zum Download zur Verfügung. Folgen Sie den Anleitungen im „H5studio Accessibility Installation Guide“ auf der H5studio-Download-Seite.
Seite 158: Zurücksetzen Auf Die Werkseinstellungen
Wählen Sie mit dem Datenrad (Auswahl) die Option „Ausführen“ und drücken Sie die Taste (ENTER). Nun wird der H5studio auf seine Werkseinstellungen zurückgesetzt und ausgeschaltet. ANMERKUNG Durch die Initialisierung werden alle Einstellungen mit den Werkseinstellungen überschrieben. Führen Sie diese Funktion nur dann aus, wenn Sie absolut sicher sind.
Seite 159: Verwaltung Der Firmware
Aktualisieren der Firmware Die Firmware des H5studio kann auf die neuesten Versionen aktualisiert werden. Dateien mit der neuesten Firmware-Version können von der ZOOM-Webseite heruntergeladen werden (zoomcorp.com/help/h5studio) zum Download zur Verfügung. Folgen Sie den Anleitungen im „H5studio Firmware Update Guide“ auf der H5studio-Download-Seite.
Seite 160: Bedienung Des H5Studio Über Ein Smartphone Oder Tablet
ANMERKUNG • Die ZOOM Handy Control & Sync App muss zuerst auf dem Smartphone oder Tablet installiert werden. Sie können die ZOOM Handy Control & Sync App aus dem App Store herunterladen. Einzelheiten zu den Einstellungen und zur Bedienung ﬁnden Sie in der Anleitung der ZOOM Handy Control & Sync App.
Seite 161 Schieben Sie den Schalter (POWER/HOLD) in die Position (in Richtung der Buchsen INPUT 1 und 2), um das Gerät einzuschalten. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag „SYSTEM“ aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet. Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Bluetooth“...
Seite 162 HINWEIS Der Suchvorgang kann durch Drücken der Taste (ENTER) abgebrochen werden.
Seite 163: Überprüfen Der Timecode-Daten
Einzelheiten zu den Einstellungen und zur Bedienung ﬁnden Sie in der Anleitung der ZOOM Handy Control & Sync App. HINWEIS Wenn zuvor die Verbindung mit ZOOM Handy Control & Sync hergestellt wurde, beginnt die Suche nach verbundenen Geräten nach Schritt 2 automatisch. Überprüfen der Timecode-Daten Während der Timecode von einem Smartphone oder Tablet empfangen wird, können die Timecode-Daten...
Seite 164: Trennen Der Verbindung Zu Smartphones Oder Tablets
Trennen der Verbindung zu Smartphones oder Tablets Die Verbindung kann durch Beenden der App auf dem Smartphone oder Tablet getrennt werden. Wenn Sie den BTA-1 vom H5studio abziehen, wird das Gerät auch von der App ZOOM Handy Control & Sync getrennt.
Seite 165: Überprüfen Der Neuesten Informationen Zum H5Studio
Überprüfen der neuesten Informationen zum H5studio Im Display des H5studio kann ein 2D-Code dargestellt werden, der Zugriﬀ auf Hilfethemen bietet. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (SYSTEM) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Systemeinstellungen geöﬀnet.
Seite 166: Einsatz Der Optionalen Mikrofonkapseln
Einsatz der optionalen Mikrofonkapseln Sie können die Mikrofonkapsel im Lieferumfang des H5studio durch eine andere (separat erhältliche) Mikrofonkapsel austauschen, die sich für andere Abnahmeverfahren empﬁehlt. Die Darstellung im Display und die Bedienung sind bei den optionalen Mikrofonkapseln grundsätzlich identisch wie bei der mitgelieferten Mikrofonkapsel. Allerdings können sich bestimmte, für die jeweilige Mikrofonkapsel speziﬁsche Einstellungen unterscheiden.
Seite 167: Einstellen Des Ssh-6E-Modus
Einstellen des SSH-6e-Modus Die Betriebsart des SSH-6e. Durch Einstellung des Modus können Sie ganz unterschiedliche Abnahmemethoden (von extrem gerichtetem Mono bis Stereo) nutzen, die sich normalerweise nur mit einem zusätzlichen Mikrofon realisieren lassen. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste...
Seite 168 Wählen Sie mit dem Datenrad (Auswahl) den Eintrag „Modus“ aus und drücken Sie die Taste (ENTER). Wählen Sie mit dem Datenrad (Auswahl) den gewünschten Modus aus und drücken Sie die Taste (ENTER). Einstellung Erklärung Mono Dadurch schalten Sie das Seite-Mikrofon ab und aktivieren den Betrieb als monophones Richtmikrofon.
Seite 169: Reduktion Von Störgeräuschen Bei Verwendung Eines Ssh-6E (Hochpass)
Reduktion von Störgeräuschen bei Verwendung eines SSH-6e (Hochpass) Der Bassbereich kann abgesenkt werden, um beispielsweise Windgeräusche oder Plosivlaute einer Stimme zu reduzieren. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 170 Wählen Sie mit dem Datenrad (Auswahl) die Einsatzfrequenz aus und drücken Sie die Taste (ENTER). Der Hochpass kann auf AUS, 80 Hz, 160 Hz oder 240 Hz eingestellt werden.
Seite 171: Einstellung Des Advanced Limiters Für Die Ssh-6E
Einstellung des Advanced Limiters für die SSH-6e Der Limiter kann für die MIC-Spur ein- bzw. ausgeschaltet werden. Der Limiter des H5studio kann so eingestellt werden, dass er Pegelspitzen im Voraus erkennt, und er ist darauf optimiert, Übersteuerungen zu verhindern. Wählen Sie im...
Seite 172 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ oder „Aus“ und drücken Sie die Taste (ENTER). Einstellung Erklärung Damit wird der Limiter deaktiviert. Dadurch wird der Limiter aktiviert. Dieser Limiter wurde optimiert, um Übersteuerungen zu verhindern, indem er Spitzenpegel im Voraus erkennt. Die Ratio beträgt ∞:1 und sorgt so intern für höhere Übersteuerungsreserven.
Seite 173: Verkoppeln Der L- Und R-Verstärkung Für Die Ssh-6E
Verkoppeln der L- und R-Verstärkung für die SSH-6e Die Verstärkung der Mitte- und Seitenmikrofone kann verkoppelt werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 174 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ oder „Aus“ und drücken Sie die Taste (ENTER). Einstellung Erklärung Die Verstärkung der Mitte- und Seitenmikrofone wird nicht verkoppelt. Der linke Regler MIC GAIN steuert die Verstärkung für das Mittenmikrofon und der rechte Regler MIC GAIN das Seitenmikrofon aus.
Seite 175: Verwendung Eines Exh-6E
• Bei Anschluss eines Mikrofons, das Plug-in Power benötigt, stellen Sie den Schalter PLUG-IN POWER ON/ OFF auf ON. • Weitere Informationen ﬁnden Sie in der Anleitung des EXH-6e. Die Anleitung des EXH-6e steht auf der ZOOM-Webseite (zoomcorp.com/help/exh-6e) zum Download zur Verfügung. Aktivierung der Eingänge der EXH-6e Sie müssen die Eingänge INPUT A und INPUT B der EXH-6e aktivieren, um sie zu verwenden.
Seite 176 ANMERKUNG Um die Signale aufzunehmen, die an der EXH-6e anliegen, muss zudem die Spur für die Mikrofonkapsel im H5studio aktiviert werden. Stellen Sie sicher, dass die Anzeige für die Spur der Mikrofonkapsel am H5studio leuchtet.
Seite 177: Einstellen Der Stereo-Link-Funktion Des Exh-6E
Einstellen der Stereo-Link-Funktion des EXH-6e Durch eine Stereoverkopplung der EHX-6e-Eingänge können ihre Signale als Stereo-Audio behandelt werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 178 Wählen Sie mit dem Datenrad (Auswahl) den gewünschten Eintrag aus und drücken Sie die Taste (ENTER). Einstellung Erklärung Die Eingangssignale werden nun als Mono-Audio behandelt. Stereo Die zwei Eingangssignale des EXH-6e werden als Stereo-Audio behandelt. INPUT A wird dabei dem L-Kanal und INPUT B dem R-Kanal zugeordnet.
Seite 179: Reduktion Von Störgeräuschen Bei Verwendung Eines Exh-6E (Hochpass)
Reduktion von Störgeräuschen bei Verwendung eines EXH-6e (Hochpass) Der Bassbereich kann abgesenkt werden, um beispielsweise Windgeräusche oder Plosivlaute einer Stimme zu reduzieren. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 180 Wählen Sie mit dem Datenrad (Auswahl) die Einsatzfrequenz aus und drücken Sie die Taste (ENTER). Der Hochpass kann auf AUS, 80 Hz, 160 Hz oder 240 Hz eingestellt werden.
Seite 181: Einstellung Des Advanced Limiters Für Die Exh-6E
Einstellung des Advanced Limiters für die EXH-6e Der Limiter kann für die MIC-Spur ein- bzw. ausgeschaltet werden. Der Limiter des H5studio kann so eingestellt werden, dass er Pegelspitzen im Voraus erkennt, und er ist darauf optimiert, Übersteuerungen zu verhindern. Wählen Sie im...
Seite 182 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ oder „Aus“ und drücken Sie die Taste (ENTER). Einstellung Erklärung Damit wird der Limiter deaktiviert. Dadurch wird der Limiter aktiviert. Dieser Limiter wurde optimiert, um Übersteuerungen zu verhindern, indem er Spitzenpegel im Voraus erkennt. Die Ratio beträgt ∞:1 und sorgt so intern für höhere Übersteuerungsreserven.
Seite 183: Verkoppeln Der A- Und B-Verstärkung Für Die Exh-6E
Verkoppeln der A- und B-Verstärkung für die EXH-6e Die Verstärkung von INPUT A und INPUT B kann verkoppelt werden. Wählen Sie im Home-Screen mit dem Datenrad (Auswahl) den Eintrag (INPUT) aus und drücken Sie die Taste (ENTER). Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 184 Wählen Sie mit dem Datenrad (Auswahl) die Option „An“ oder „Aus“ und drücken Sie die Taste (ENTER). Einstellung Erklärung Die Verstärkung von INPUT A und INPUT B wird nicht verkoppelt. Der linke Regler MIC GAIN steuert die Verstärkung für INPUT A und der rechte Regler MIC GAIN den INPUT B aus. Die Verstärkung von INPUT A und INPUT B wird verkoppelt.
Seite 185: Anhang
Anhang Fehlerbehebung Wenn Sie denken, dass sich der H5studio ungewöhnlich verhält, überprüfen Sie zuerst die folgenden Punkte. Probleme bei der Aufnahme/Wiedergabe Kein oder nur sehr leiser Sound • Prüfen Sie die Ausrichtung des Mikrofons oder die Lautstärkeeinstellungen der angeschlossenen Geräte.
Seite 186: Die Meldung "Mic Input Overload!" Oder "Input 1 (2) Overload!" Wird
• Führen Sie die Kartentestfunktion des Geräts durch und verwenden Sie eine Karte, die den Test bestanden hat. • Wir empfehlen den Einsatz von microSD-Karten, die für den Betrieb mit diesem Recorder freigegeben wurden. Auf der ZOOM-Webseite (zoomcorp.com/help/h5studio) zum Download zur Verfügung. Es ist keine Bedienung möglich •...
Seite 187: Andere Fehler
Wird von einem Computer, Smartphone oder Tablet nicht erkannt, obwohl eine Verbindung über den USB-Anschluss besteht • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. • Der Betriebsmodus des H5studio kann so gewählt werden, dass er vom Computer, Smartphone oder (→ Einsatz als Tablet erkannt wird.
Seite 188: H5Studio-Metadaten-Liste
H5studio-Metadaten-Liste Metadaten, die in BEXT Chunks in WAV-Dateien enthalten sind Erklärung Bemerkung zSPEED= Bildrate zTAKE= Take-Nummer zUBITS= User-Bits zSCENE= Szenen-Name SYSTEM > Datum/Zeit zTAPE= zCIRCLED= zTRKn= Spurname zNOTE=...
Seite 189: Metadaten, Die In Ixml Chunks In Wav-Dateien Enthalten Sind
Metadaten, die in iXML Chunks in WAV-Dateien enthalten sind ○ = JA × = NEIN iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung ○ <PROJECT> × ○ ○ <SCENE> SYSTEM > Datum/Zeit ○ <TAKE> × ○ <TAPE> × ○ <CIRCLED> × <WILD TRACK>...
Seite 190 iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <SYNC_POINT_LIST> <SYNC_POINT> <SYNC_POINT_TYPE> × × <SYNC_POINT> <SYNC_POINT_FUNCTION> × × <SYNC_POINT> <SYNC_POINT_COMMENT> × × <SYNC_POINT> <SYNC_POINT_LOW> × × <SYNC_POINT> <SYNC_POINT_HIGH> × × <SYNC_POINT> <SYNC_POINT_EVENT_DURATION> × × iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <HISTORY>...
Seite 191: Blockschaltbild Des Mixers
Blockschaltbild des Mixers Während der Aufnahme oder bei aktiver Aufnahmebereitschaft INPUT BLOCK REC DATA MIC L MIC L MIC R INPUT 1 SLATE SLATE INPUT 2 WAVE LEVELMETER GAIN SLATE Se le ct MUTE Dual Ad va n ce d MIC L MIC L MIC L...
Seite 192: Während Der Wiedergabe
Während der Wiedergabe INPUT BLOCK PLAY DATA LEVELMETER Tr M IC L Tr M IC L Norm a lize LEVELMETER Ste re o Tr M IC R Tr M IC R Norm a lize LEVELMETER Tr 1 Tr 1 Norm a lize LEVELMETER Ste re o Tr 2...
Seite 193: Speziﬁkationen
Speziﬁkationen Ein- und Eingänge Mikrofonkapsel Ausgangskanäle MIC/LINE (mono) Ausgänge LINE OUT Kopfhörer Interner Lautsprecher (mono) Eingänge XY-Mikrofon: XYH-5s 90° XY-Stereoformat Richtcharakteristik Kugel Empﬁndlichkeit –41 dB/Pa bei 1 kHz Maximaler 140 dB SPL Eingangsschalldruckpegel /LINE IN: XYH-5s Anschluss 1 Stereo-Miniklinkenbuchse Eingangsverstärkung −∞ bis +60 dB Eingangsimpedanz 2 kΩ...
Seite 194 44,1/48/96/192 kHz 16-bit/24-bit/32-bit Float mono/stereo BWF- und iXML-Formate werden unterstützt Aufnahmemedien microSDHC-Speicherkarten microSDXC-Speicherkarten Auf der ZOOM-Webseite (zoomcorp.com/help/h5studio) ﬁnden Sie Informationen zu den microSD- Karten, die für den Einsatz in diesem Gerät freigegeben wurden. Display 2,00" Vollfarb-LCD (320 x 240) Anschluss USB Typ-C •...
Seite 195 Stromversorgung 4 AA-Batterien (Alkaline- oder Lithium- Batterien oder auﬂadbare NiMH- Akkus) Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt. Geschätzte Betriebsdauer mit Batterien 2-Spur-Aufnahme (XYH-5s) Alkaline-Batterien: ca. 15 Stunden • Diese Werte sind Näherungen.
Seite 196 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-5618-01...
