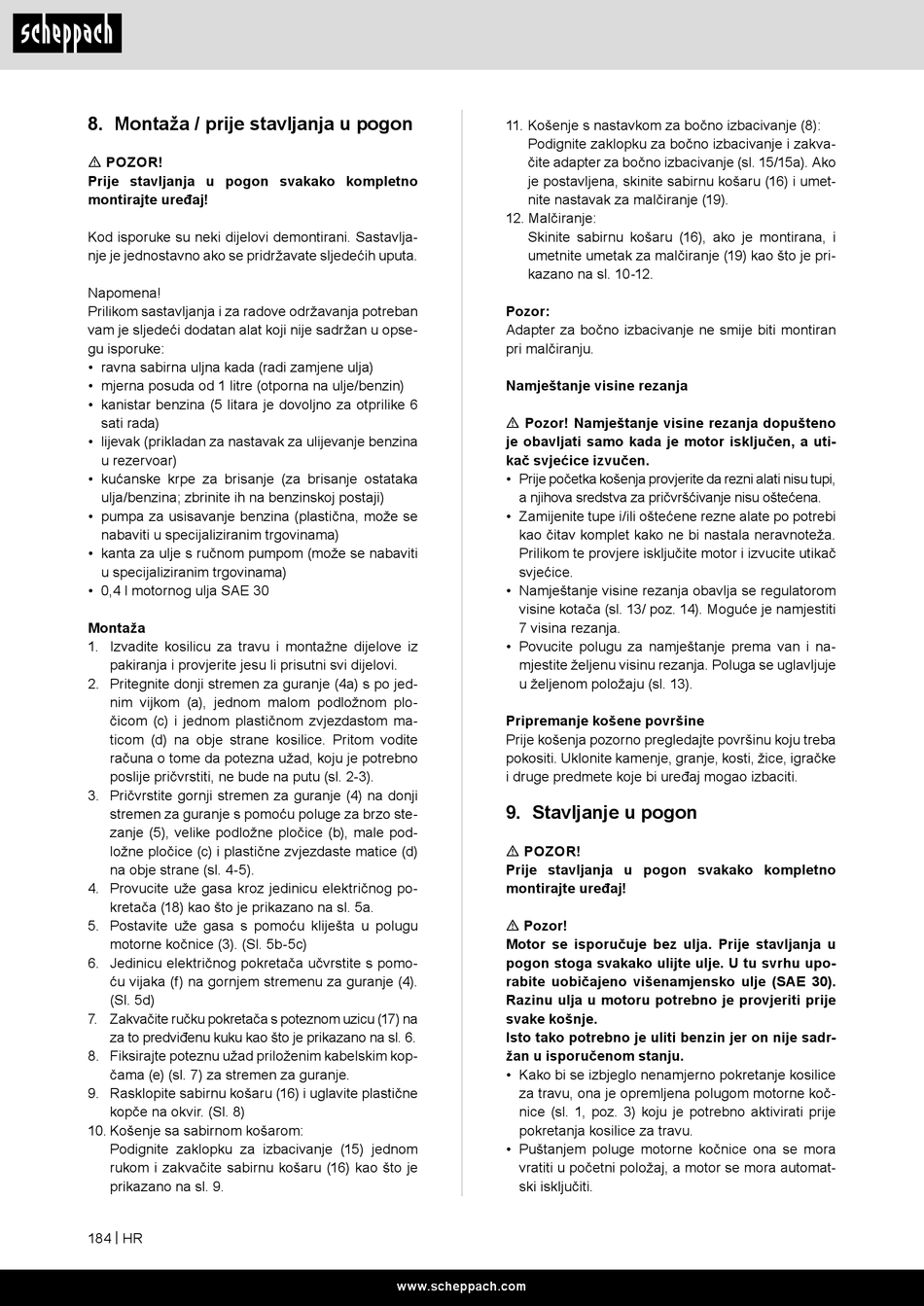

8. Montaža / prije stavljanja u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno
montirajte uređaj!
Kod isporuke su neki dijelovi demontirani. Sastavlja-
nje je jednostavno ako se pridržavate sljedećih uputa.
Napomena!
Prilikom sastavljanja i za radove održavanja potreban
vam je sljedeći dodatan alat koji nije sadržan u opse-
gu isporuke:
• ravna sabirna uljna kada (radi zamjene ulja)
• mjerna posuda od 1 litre (otporna na ulje/benzin)
• kanistar benzina (5 litara je dovoljno za otprilike 6
sati rada)
• lijevak (prikladan za nastavak za ulijevanje benzina
u rezervoar)
• kućanske krpe za brisanje (za brisanje ostataka
ulja/benzina; zbrinite ih na benzinskoj postaji)
• pumpa za usisavanje benzina (plastična, može se
nabaviti u specijaliziranim trgovinama)
• kanta za ulje s ručnom pumpom (može se nabaviti
u specijaliziranim trgovinama)
• 0,4 l motornog ulja SAE 30
Montaža
1. Izvadite kosilicu za travu i montažne dijelove iz
pakiranja i provjerite jesu li prisutni svi dijelovi.
2. Pritegnite donji stremen za guranje (4a) s po jed-
nim vijkom (a), jednom malom podložnom plo-
čicom (c) i jednom plastičnom zvjezdastom ma-
ticom (d) na obje strane kosilice. Pritom vodite
računa o tome da potezna užad, koju je potrebno
poslije pričvrstiti, ne bude na putu (sl. 2-3).
3. Pričvrstite gornji stremen za guranje (4) na donji
stremen za guranje s pomoću poluge za brzo ste-
zanje (5), velike podložne pločice (b), male pod-
ložne pločice (c) i plastične zvjezdaste matice (d)
na obje strane (sl. 4-5).
4. Provucite uže gasa kroz jedinicu električnog po-
kretača (18) kao što je prikazano na sl. 5a.
5. Postavite uže gasa s pomoću kliješta u polugu
motorne kočnice (3). (Sl. 5b-5c)
6. Jedinicu električnog pokretača učvrstite s pomo-
ću vijaka (f) na gornjem stremenu za guranje (4).
(Sl. 5d)
7. Zakvačite ručku pokretača s poteznom uzicu (17) na
za to predviđenu kuku kao što je prikazano na sl. 6.
8. Fiksirajte poteznu užad priloženim kabelskim kop-
čama (e) (sl. 7) za stremen za guranje.
9. Rasklopite sabirnu košaru (16) i uglavite plastične
kopče na okvir. (Sl. 8)
10. Košenje sa sabirnom košarom:
Podignite zaklopku za izbacivanje (15) jednom
rukom i zakvačite sabirnu košaru (16) kao što je
prikazano na sl. 9.
184 | HR
11. Košenje s nastavkom za bočno izbacivanje (8):
Podignite zaklopku za bočno izbacivanje i zakva-
čite adapter za bočno izbacivanje (sl. 15/15a). Ako
je postavljena, skinite sabirnu košaru (16) i umet-
nite nastavak za malčiranje (19).
12. Malčiranje:
Skinite sabirnu košaru (16), ako je montirana, i
umetnite umetak za malčiranje (19) kao što je pri-
kazano na sl. 10-12.
Pozor:
Adapter za bočno izbacivanje ne smije biti montiran
pri malčiranju.
Namještanje visine rezanja
m Pozor! Namještanje visine rezanja dopušteno
je obavljati samo kada je motor isključen, a uti-
kač svjećice izvučen.
• Prije početka košenja provjerite da rezni alati nisu tupi,
a njihova sredstva za pričvršćivanje nisu oštećena.
• Zamijenite tupe i/ili oštećene rezne alate po potrebi
kao čitav komplet kako ne bi nastala neravnoteža.
Prilikom te provjere isključite motor i izvucite utikač
svjećice.
• Namještanje visine rezanja obavlja se regulatorom
visine kotača (sl. 13/ poz. 14). Moguće je namjestiti
7 visina rezanja.
• Povucite polugu za namještanje prema van i na-
mjestite željenu visinu rezanja. Poluga se uglavljuje
u željenom položaju (sl. 13).
Pripremanje košene površine
Prije košenja pozorno pregledajte površinu koju treba
pokositi. Uklonite kamenje, granje, kosti, žice, igračke
i druge predmete koje bi uređaj mogao izbaciti.
9. Stavljanje u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno
montirajte uređaj!
m Pozor!
Motor se isporučuje bez ulja. Prije stavljanja u
pogon stoga svakako ulijte ulje. U tu svrhu upo-
rabite uobičajeno višenamjensko ulje (SAE 30).
Razinu ulja u motoru potrebno je provjeriti prije
svake košnje.
Isto tako potrebno je uliti benzin jer on nije sadr-
žan u isporučenom stanju.
• Kako bi se izbjeglo nenamjerno pokretanje kosilice
za travu, ona je opremljena polugom motorne koč-
nice (sl. 1, poz. 3) koju je potrebno aktivirati prije
pokretanja kosilice za travu.
• Puštanjem poluge motorne kočnice ona se mora
vratiti u početni položaj, a motor se mora automat-
ski isključiti.
