1
Power on
Fault
Protection
U= 0 %
I=0,0 A
Menü

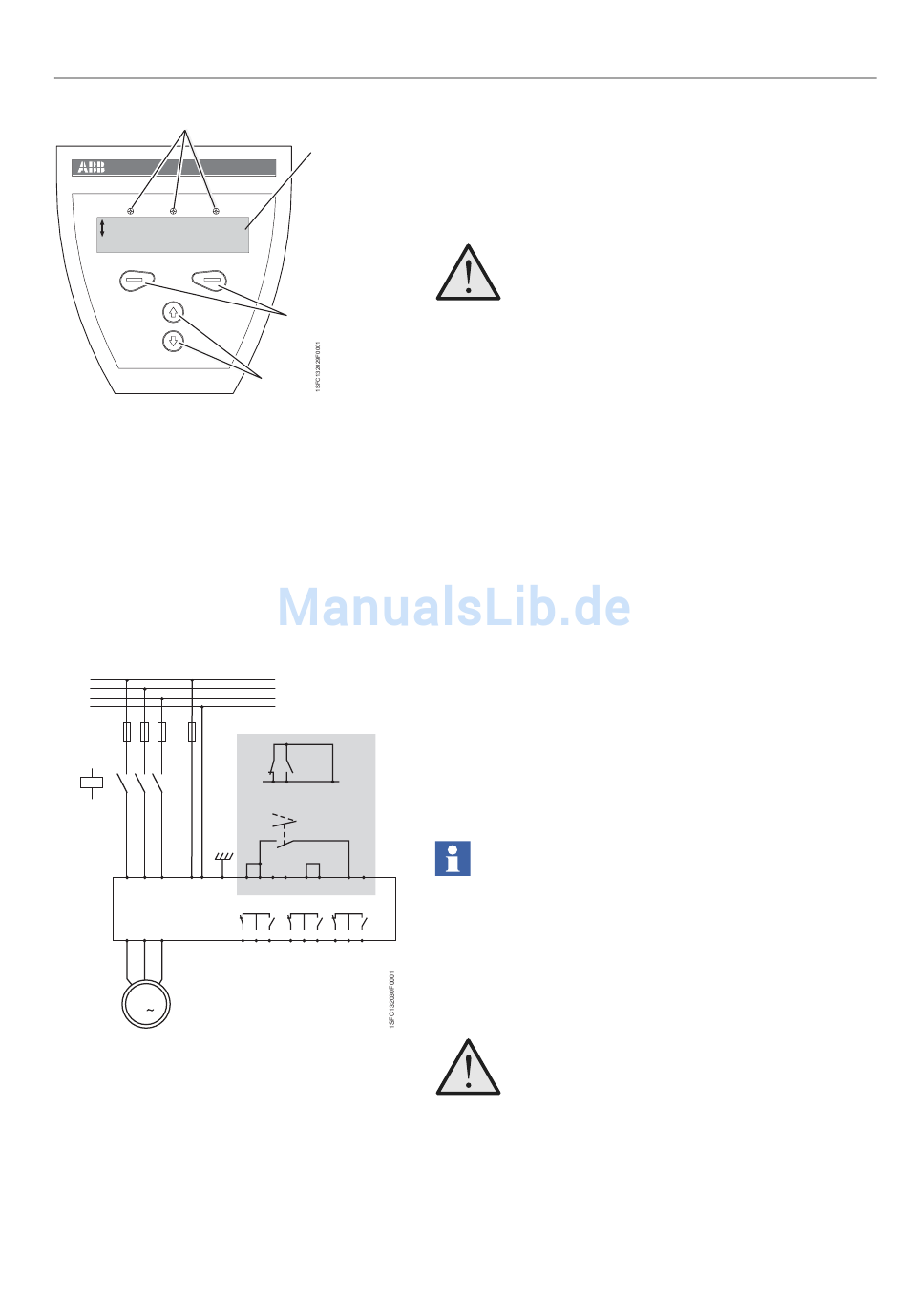

Abbildung 1:
1 LEDs zur Statusanzeige
2 LCD-Anzeige
3 Auswahltasten für Auswahl, Ändern
und Speichern von Parametern
4 Navigationstasten für die Navigation in
den Menüs
Pfeile in der Anzeige geben den Wert/
das Menü an, der/das geändert bzw.
abgerollt werden kann.
L1
L2
L3
N
KM1
1L1 3L2 5L3
1 2
3
2T1 4T2 6T3
U
W
V
M
3
Abbildung 2:PST-Standardanschluss
1SFC132003M0101
Kapitel 2
2
3
4
2:1
Stopp
Start
4 5
10
Start
24 V DC
Stopp
4 5 6 7
8 9
10
11
12 13 14
15 16 17 18 19 20
Schnellstart
Dieses Kapitel bietet eine kurze Anleitung zum Anschließen,
Konfigurieren und Starten des Sanftanlassers auf die
einfachste Weise.
Warnung!
Montage, Anschluss an das Stromnetz und Einstellungen
des Sanftanlassers müssen unter Einhaltung bestehender
Gesetze und Vorschriften erfolgen und dürfen nur von
autorisiertem Fachpersonal ausgeführt werden.
Ändern Sie keine Parameter im Menü „Service-Einst.".
Anschluss
1. Montieren Sie den Sanftanlasser gemäß Kapitel 4
„Montage" .
2. Beachten Sie die Umgebungstemperatur.
Für Temperaturen über 40
Herabsetzung der Betriebswerte erforderlich.
3. Schließen Sie den Hauptstromkreis an: Klemmen 1L1 -
3L2 - 5L3 auf Netzseite und Klemmen 2T1 - 4T2 - 6T3 auf
Motorseite.
4. Schließen Sie die Versorgungsspannung an: Klemmen 1
und 2
(100-250 V 50/60 Hz).
5. Schließen Sie die Funktionserde an: Klemme 3.
Der Draht sollte so kurz wie möglich sein und mit der
Montageplatte verbunden werden. Die Montageplatte muss
ebenfalls geerdet sein.
6. Schließen Sie die Start/Stopp-Schaltungen an: Klemmen
4, 5, 8, 9 und 10 (gemäß Schaltplan) mit 24 V DC.
Warnung!
Klemmen 4, 5, 6, 7, 8, 9, 10 und 11 dürfen
angeschlossen werden. Andere Spannungen können den
Sanftanlasser beschädigen und zum Erlöschen der
Garantie führen.
Kapitel 2
Schnellstart
°
°
C (104
F) ist eine
nur mit 24V DC
17
