ABB PSTB1050 Handbuch Seite 145

Kapitel 10
Funktionen
Zeit (s)
1000
100
10
1
1 2 3

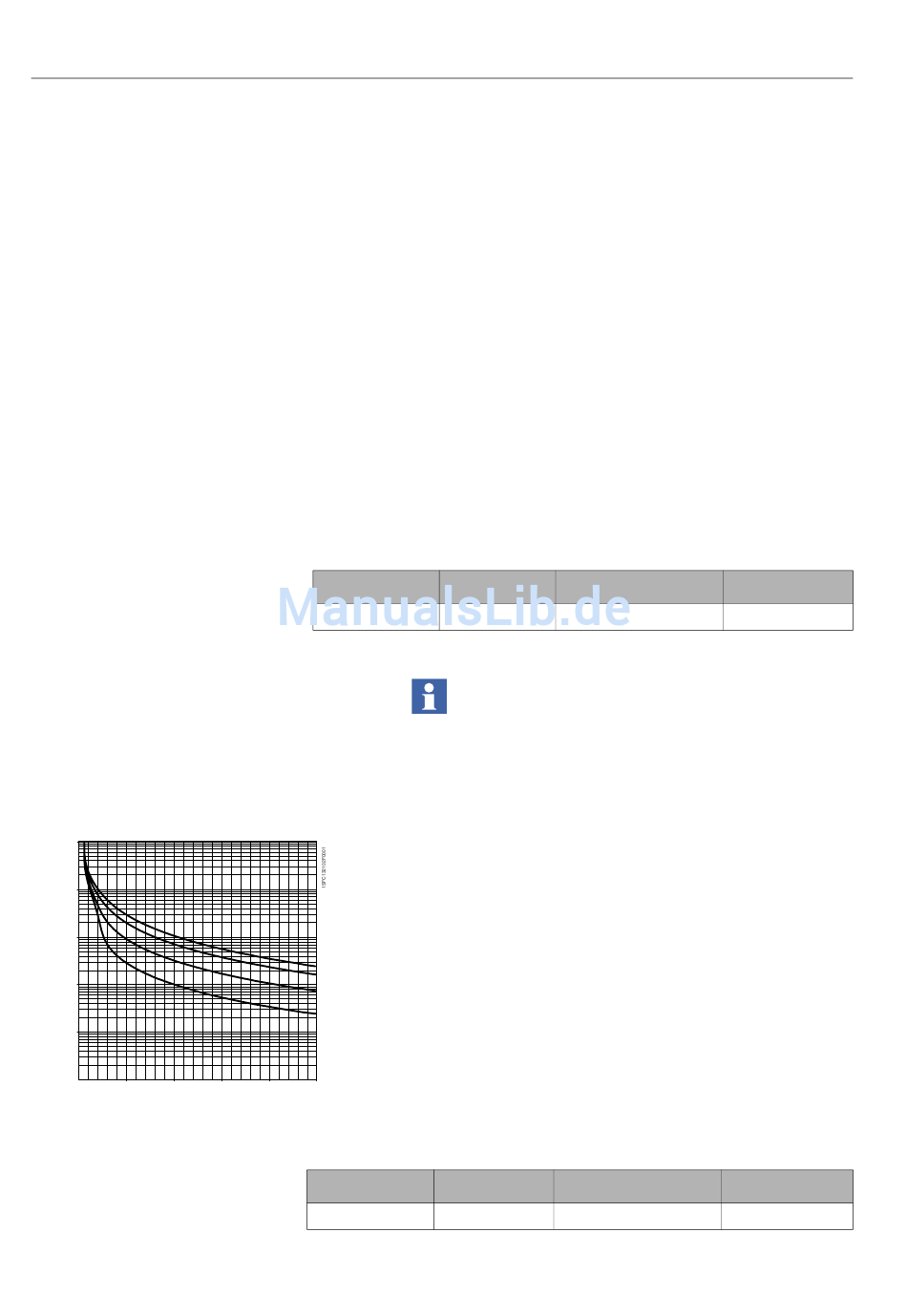

Abbildung 13:Auslösekurven für
die elektronische
Überlast
A Klasse 30
B Klasse 20
C Klasse 10
D Klasse 10 A
146
10:17 Überlastschutztyp
Parametertext Standardwert Einstellungsbereich Beschreibung
Überlast
10:18 Überlastschutzklasse
A
B
C
D
4 5 6
Strom (x I )
e
Parametertext Standardwert Einstellungsbereich Beschreibung
Tripp Class
Pfad in Menü:
Menü/EINSTELLUNGEN/Funktionen/
Schutz/Überlast
Mit diesem Parameter kann die erforderliche Funktion des
integrierten Motorüberlastschutzes gesetzt werden. Eine zu
hohe Motortemperatur verursacht einen Stopp des Motors.
Ein Reset ist erforderlich, bevor ein Neustart möglich ist.
Der Überlastschutz des Motors verfügt über drei
verschiedene Modi:
Der Schutz ist nicht aktiviert.
Nein
Der Schutz wird auf normale Weise ausgeführt.
Normal
Der Schutz besteht aus zwei Klassen, eine
Dual
während des Starts, die andere während des
kontinuierlichen Betriebs.
Normal Nein, Normal, Dual
Die Motortemperatur mit Zeitmarkierung wird nach einem
Stromausfall für zwei Stunden gespeichert.
Pfad in Menü:
Menü/EINSTELLUNGEN/Funktionen/
Schutz/Überlast/Tripp Class
Mit diesem Parameter kann die erforderliche Klasse des
Motorüberlastschutzes eingestellt werden. Wie in Abbildung
13 illustriert, stehen vier verschiedene Klassen zur
Verfügung.
• Klasse 10 A
• Klasse 10
• Klasse 20
• Klasse 30
10 10 A, 10, 20, 30
Überlastschutz
Überlastklasse
1SFC132003M0101
