de Montageanleitung
¡ zwischen zwei Kaffeevollautomaten, die Sie überein-
ander installieren möchten.
¡ über einem Dampfbackofen der gleichen Geräterei-
he.
Gerät über Zwischenböden installieren
Das Gerät nicht schräg in die Einbaunische auf dem
▶
Zwischenboden positionieren. Das Gerät parallel zu
den Seitenwänden der Einbaunische in den Hoch-
schrank schieben.

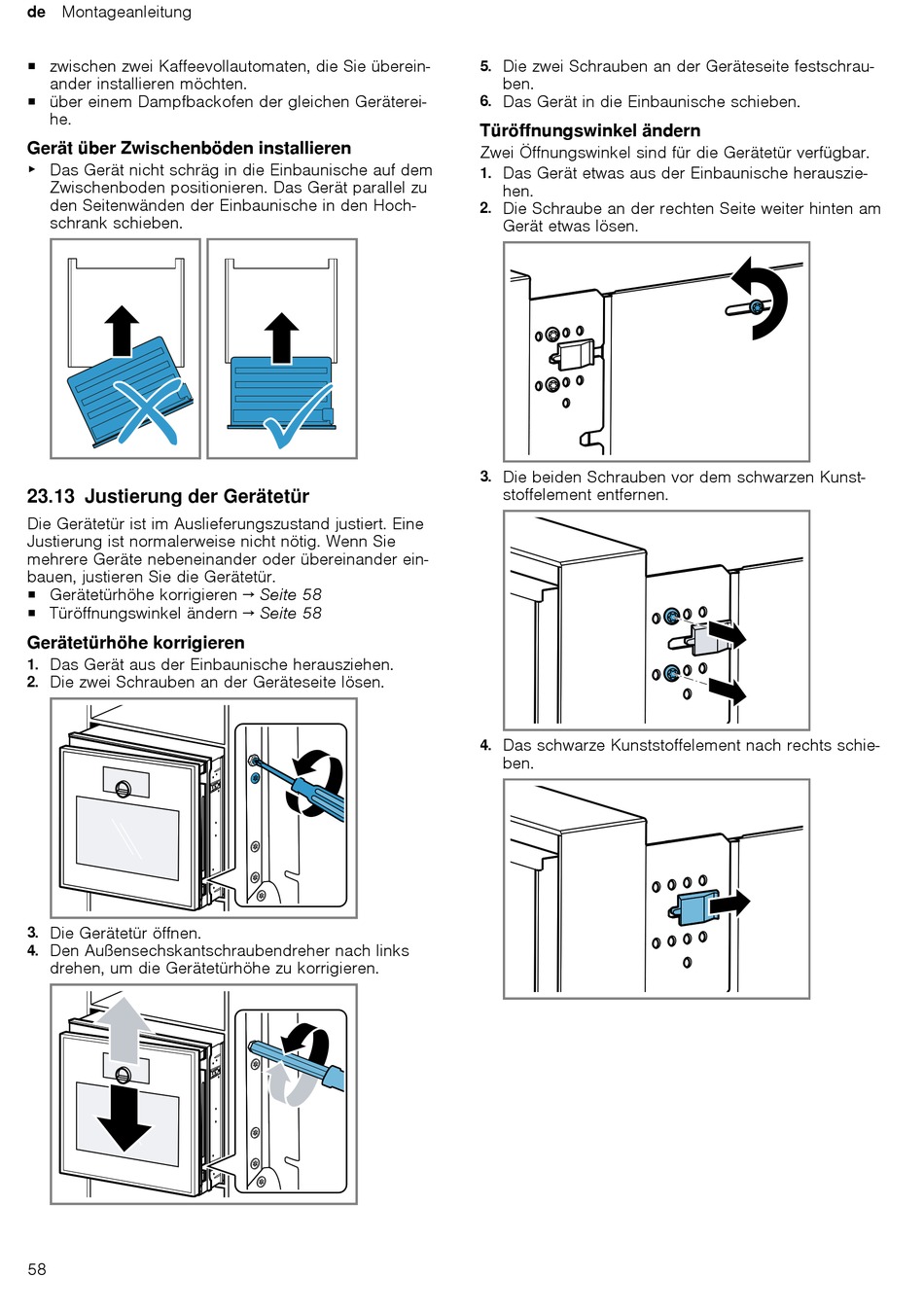

23.13 Justierung der Gerätetür
Die Gerätetür ist im Auslieferungszustand justiert. Eine
Justierung ist normalerweise nicht nötig. Wenn Sie
mehrere Geräte nebeneinander oder übereinander ein-
bauen, justieren Sie die Gerätetür.
¡ Gerätetürhöhe korrigieren → Seite 58
¡ Türöffnungswinkel ändern → Seite 58
Gerätetürhöhe korrigieren
1.
Das Gerät aus der Einbaunische herausziehen.
Die zwei Schrauben an der Geräteseite lösen.
2.
Die Gerätetür öffnen.
3.
Den Außensechskantschraubendreher nach links
4.
drehen, um die Gerätetürhöhe zu korrigieren.
58
Die zwei Schrauben an der Geräteseite festschrau-
5.
ben.
Das Gerät in die Einbaunische schieben.
6.
Türöffnungswinkel ändern
Zwei Öffnungswinkel sind für die Gerätetür verfügbar.
Das Gerät etwas aus der Einbaunische herauszie-
1.
hen.
Die Schraube an der rechten Seite weiter hinten am
2.
Gerät etwas lösen.
Die beiden Schrauben vor dem schwarzen Kunst-
3.
stoffelement entfernen.
Das schwarze Kunststoffelement nach rechts schie-
4.
ben.
