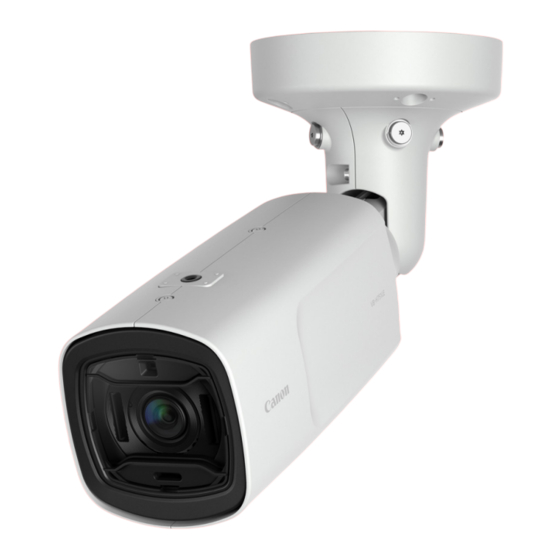

Canon VB-H751LE-H Montageanleitung

1
ネットワークカメラ
2
- -
BIJ 7191 000
設置ガイド
日本語
設置ガイドは / と / の 枚で構成されています。 「安全にお使いいただくために」の項を必ずお読
[1 2] [2 2] 2
みになり、正しくご使用ください。 お読みになった後、この設置ガイドはいつでも見られる場所に保管して
ください。
- - は設置する前に、別紙の「親水コーティングモデルについて」を必ずお読みください。 取り
VB H751LE H
扱いを誤ると、 本来のコーティングの効果が発揮できなくなります。
* 本書に記載しているカメラのうち、 国または地域によっては販売していない機種もあります。
注意
設置工事は必ず専門の工事業者に依頼し、お客様ご自身では絶対に設置
工事をしないでください。 落下 ・ 感電など、 思わぬ事故の原因になります。
同梱品の確認
カメラ、 ネジ ( ) 型紙
M4 x 4
セットアップ - 保証書
CD ROM
防水パッキン 落下防止用ワイヤー、 ネジ (
専用レンチ 用ネジ (
GND
防水テープ 防水テープの巻きかた
親水コーティングモデルについて
ウェザーシールド - 設置ガイド
WS700 VB
ウェザーシールド - 、 ネジ ( )
WS700 VB M3
設置ガイドで示す記号について
- -
: VB H751LE H
-
: VB H751LE
オプションについて
次の専用オプションは必要に応じて別途お買い求めください （国または地域によっては販売していないオプ
ションもあります） 。
導管ボックス -
CB740 VB
天井に収まらない配線ケーブルを保護するために使用する専用オプションです。 コンポジットパイプと接続
することができます。
ペンダント設置キット -
PC640 VB
高天井の大型店などで、 天井から延びたパイプの先へカメラを取り付けるための専用オプションです。
ウェザーシールド -
WS700 VB
雨などからカメラ本体を保護するために使用する専用オプションです。
キヤノン アダプター -
AC PA V18
カメラの専用 アダプターです。
AC
安全にお使いいただくために
設置上の注意
警告
死亡または重傷を負う可能性が想定される内容を示しています。
次の場所には設置しないでください。
• 強い直射日光が当たるところや発熱体のそばなど、 温度が高くなるところ
• 火気の近くや引火性溶剤 （アルコールやシンナー、 燃料など） の近く
• 油煙や湯気が当たるところ
• 密閉された狭い場所
火災、 感電の原因になります。
• 使用しないケーブルの端部は絶縁処理をしてください。
絶縁処理をしないと、 火災、 感電の原因になります。
電源に関する注意
• アダプターをご利用の際は、専用の
AC
ないでください。
• 電源ケーブル ( +/ 給電の場合は
PoE PoE
ください。
• 電源ケーブル ( +/ 給電の場合は
PoE PoE
る、 傷つける、 加工するなどしないでください。
• アダプター (オプション ) は、 布や布団で覆ったり包んだりしないでください。
AC
火災や感電の原因になります。
注意
傷害が発生する可能性が想定される内容を示しています。
カメラの設置および点検は、 お買い上げの販売店にご相談ください。
• 電源およびネットワークなどの配線工事は、電気設備技術基準などの関連法規に
従い、 安全・確実に行ってください。
• 設置時は、オプション品とカメラを含む総重量に耐える十分な強度があることを
確かめ、 必要に応じて十分な補強を行ってください。
• 取り付け用ネジは、 設置する場所や材質に適したネジをご用意ください。
• 落下によるけがや機器の破損を防止するため、 取付金具やネジのさびつき、 ネジの
緩みがないか定期的に点検を行ってください。
• 不安定な場所、 激しい振動や衝撃のある場所、 塩害や腐食性ガスの発生する場所に
は設置しないでください。
• 強風が吹くところには設置しないでください。
• カメラに雪が直接積もるところには設置しないでください。
• 設置時には必ず落下防止用ワイヤーを取り付けてください。
落下など事故の原因になることがあります。
本書の内容について、 将来予告なしに変更することがあります。
/
設置ガイド （本書）
取付用板金
) マルチケーブル （
M3 x 1
) ケーブルキャップ
M3 x 1 LAN
結束バンド (
LAN
x 2
設置ガイド / にあるこのマークで示されたものは、
[2 2]
同梱されていません。 お客様でご用意ください。
アダプター (オプション ) 以外使用し
AC
ケーブル) に重いものを載せないで
LAN
ケーブル) を引っ張る、無理に曲げ
LAN
• 金属部のエッジには素手で触れないでください。
• 設置時に指を挟みこまないように注意してください。
けがの原因になることがあります。
• 赤外照明を近距離で長時間直視しないでください。
目を傷めることがあります。
注意
物的損害が発生する可能性が想定される内容を示しています。
• 不安定なところには設置しないでください。
• 電源を切った後、
• 静電気除去対策をしてから、 作業を行ってください。
• 結露がある場合には、 結露がなくなってから電源を入れてください。
• 屋外に設置するときは、 防水・防塵処理をしてください。
故障の原因になることがあります。
• 配線や配管を傷つけないように注意してください。
周辺の物品への損害の原因になることがあります。
重要
落雷による故障への対策として、避雷器 (サージ防護デバイス) を設置することを推奨します。 詳しくは、
弊社ホームページをご確認ください。
カメラを屋外に取り付ける場合の注意
- - ）
BK2 0057 000
カメラを屋外に設置する際は、 防水・防塵性能を維持するために、 次の点
ケーブル用 )
に注意して施工してください。
• ケーブル接合部および使用しないケーブルの端部は、 水が伝って侵入
しないように、 コネクターを含めてケーブルの根元まで防水テープで
すき間なく巻いてください。 防水テープの巻きかたは別紙を参照して
ください。
• カメラを壁などの垂直な面に取り付ける場合は、 雨などの侵入を防ぐ
ため、 ケーブル類やコンポジットパイプがカメラの下側になるように
取り付けてください。
• カメラとコンポジットパイプを接続して配線する場合は、 あいだを導
管ボックス（オプション）で中継してください。 導管ボックスとパイ
プを接続するときは、雨などの侵入を防ぐため、パイプ取り付け後に
必要に応じてシリコンシーラントなどで密閉してください。
使用上の注意
警告
死亡または重傷を負う可能性が想定される内容を示しています。
• 発煙、異音、発熱、異臭などの異常を発見したときは、直ちに使用を中止し、最寄
りの販売店にご連絡ください。
継続して使用すると火災、 感電の原因になります。
• 雷が鳴り始めたら、 設置や点検などの作業を中止し、 カメラや接続ケーブルなどに
触れないでください。
• 分解、 改造はしないでください。
• 接続ケーブル類を傷つけないでください。
• カメラの内部に水や金属などの異物を入れないでください。
• カメラの近くで可燃性のスプレーを使用しないでください。
• カメラを長期間使用しないときは、 カメラに
（オプション） の電源コネクタを繋いだままにしないでください。
• お手入れの際にアルコールやシンナー、 ベンジンなど引火性溶剤を使用しないでください。
火災、 感電の原因になります。
各部の名称
1
. 保護窓 / .
1 2 LED
. 電源接続端子 /
5
. パン回転軸調整ネジ /
8
. メモリーカードカバー /
11
. 再起動スイッチ /
14
* 点灯−電源投入時、 再起動時、 通常使用時 / 消灯−
1
* リセットの方法は 『操作ガイド』 参照
2
機内温度が低いとき ( ヒーターの稼働 )
カメラの電源を
AC24V
ヒーターは、機内温度が低いと自動的にオンになります。 この時、映像が出力できる状態にカメラが温まる
まで、 オレンジ色の
機内温度が上昇し、 カメラから映像が出力できる状態になるとオレンジ色の
秒以内に再度電源を入れないでください。
5
ケーブルや外部電源、
LAN
2 3
9
10
12 13 14 15
Serial_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
MAC_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
（オレンジ色） / . （青色）* /
1
3 LED
. / & 複合コネクター / .
6 I O Audio 7 100Base
. チルト回転軸調整ネジ / . ローテーション回転軸調整ネジ /
9 10
. リセットスイッチ * /
12 2 13
. （青色）*
15 LED 1
消灯する
[
/ + で供給しているときは、 ヒーターを稼働させることができます。
PoE
が点灯します。
LED
アダプター
AC
4 5 6 7
8
11
. 用ネジ穴 /
4 GND
- コネクター /
TX LAN
. メモリーカードスロット /
選択時 （ 『操作ガイド』 参照）
]
は消灯します。
LED
