A
-M
2.0 D
nti
ode
ual
Bedienungsanleitung
kann ohne Kalibration durchlaufen werden. Die Kalibration/Linearisierung hingegen ent-
hält immer beide Vorgänge, also zuerst die Messung und dann die Korrektur.

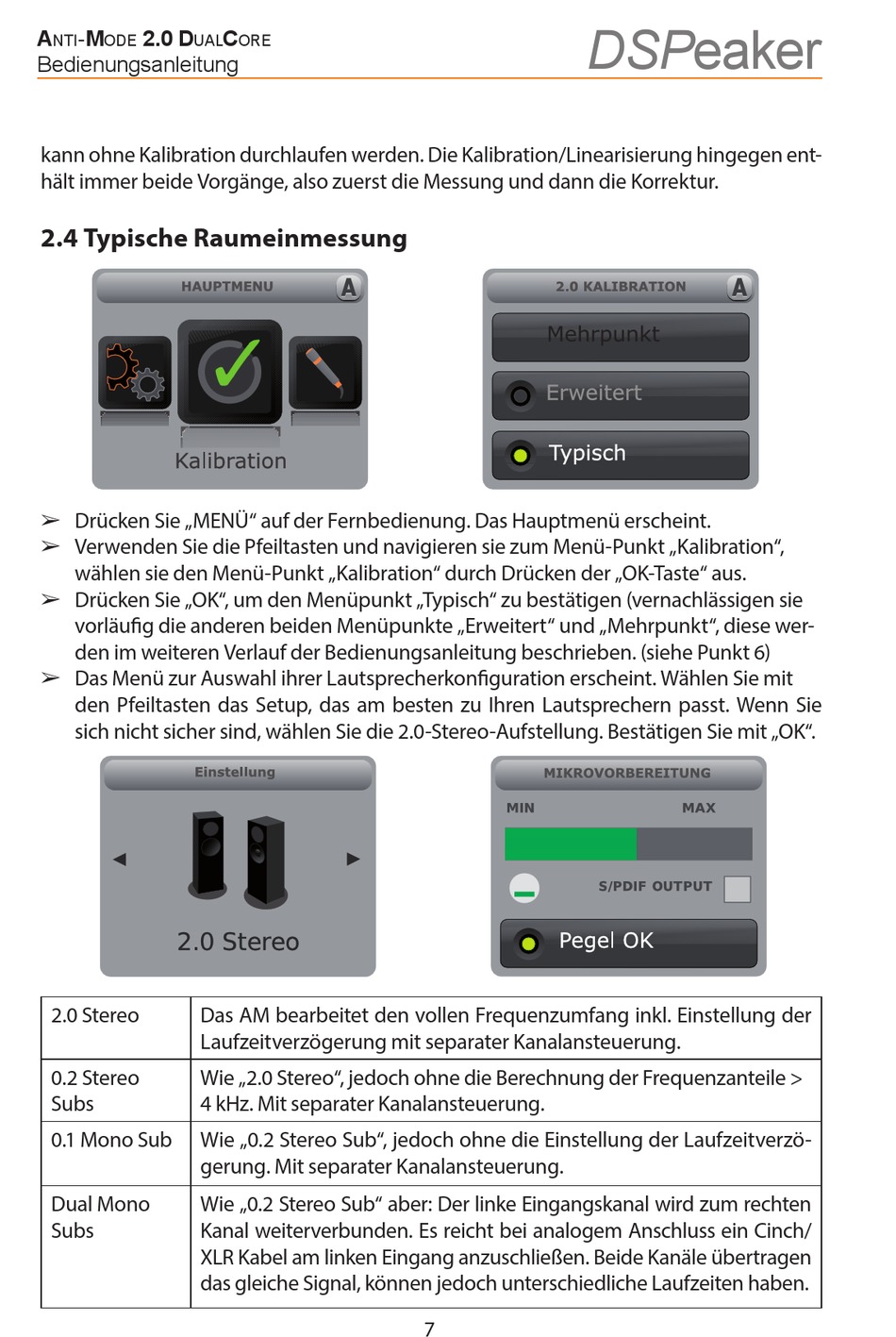

2.4 Typische Raumeinmessung
➢ Drücken Sie „MENÜ" auf der Fernbedienung. Das Hauptmenü erscheint.
➢ Verwenden Sie die Pfeiltasten und navigieren sie zum Menü-Punkt „Kalibration",
wählen sie den Menü-Punkt „Kalibration" durch Drücken der „OK-Taste" aus.
➢ Drücken Sie „OK", um den Menüpunkt „Typisch" zu bestätigen (vernachlässigen sie
MIKROVORBEREITUNG
vorläufig die anderen beiden Menüpunkte „Erweitert" und „Mehrpunkt", diese wer-
Kalibration
den im weiteren Verlauf der Bedienungsanleitung beschrieben. (siehe Punkt 6)
➢ Das Menü zur Auswahl ihrer Lautsprecherkonfiguration erscheint. Wählen Sie mit
MIKROVORBEREITUNG
den Pfeiltasten das Setup, das am besten zu Ihren Lautsprechern passt. Wenn Sie
Kalibration
sich nicht sicher sind, wählen Sie die 2.0-Stereo-Aufstellung. Bestätigen Sie mit „OK".
2.0 Stereo
Das AM bearbeitet den vollen Frequenzumfang inkl. Einstellung der
Laufzeitverzögerung mit separater Kanalansteuerung.
0.2 Stereo
Wie „2.0 Stereo", jedoch ohne die Berechnung der Frequenzanteile >
Subs
4 kHz. Mit separater Kanalansteuerung.
0.1 Mono Sub
Wie „0.2 Stereo Sub", jedoch ohne die Einstellung der Laufzeitverzö-
gerung. Mit separater Kanalansteuerung.
Dual Mono
Wie „0.2 Stereo Sub" aber: Der linke Eingangskanal wird zum rechten
Subs
Kanal weiterverbunden. Es reicht bei analogem Anschluss ein Cinch/
XLR Kabel am linken Eingang anzuschließen. Beide Kanäle übertragen
das gleiche Signal, können jedoch unterschiedliche Laufzeiten haben.
C
ore
DSPeaker
Mehrpunkt
Mehrpunkt
7
