DSPeaker
A
-M
2.0 D
C
nti
ode
ual
ore
Bedienungsanleitung

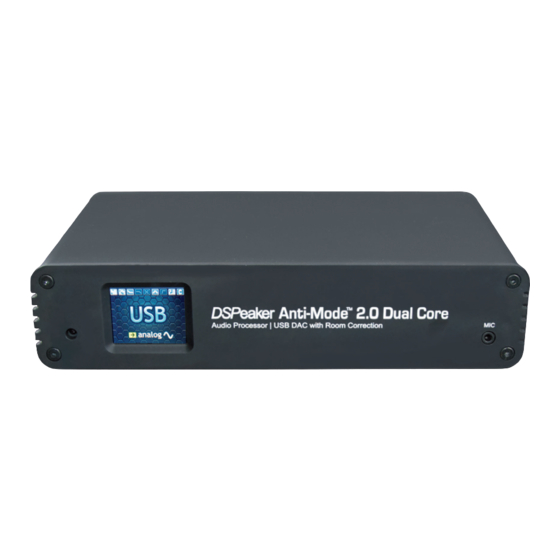

Anti-Mode 2.0 Dual Core
DSPeaker
von
Bedienungsanleitung
Benutzerhandbuch v.0.90
Die Lösung Ihrer Raumklang-Probleme kann so einfach sein
Die Anti-Mode Technologie
eliminiert akustische Raumresonanzen
TM
vollautomatisch und manuell, indem sowohl Amplitude als auch Zeitverhalten
der störenden Frequenzen mit ultragenauen Filtern angeglichen werden.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DSPeaker Anti-Mode 2.0 Dual Core
Inhaltszusammenfassung für DSPeaker Anti-Mode 2.0 Dual Core
- Seite 1 DSPeaker 2.0 D Bedienungsanleitung Anti-Mode 2.0 Dual Core DSPeaker Bedienungsanleitung Benutzerhandbuch v.0.90 Die Lösung Ihrer Raumklang-Probleme kann so einfach sein Die Anti-Mode Technologie eliminiert akustische Raumresonanzen vollautomatisch und manuell, indem sowohl Amplitude als auch Zeitverhalten der störenden Frequenzen mit ultragenauen Filtern angeglichen werden.
-
Seite 2: Beabsichtigte Verwendung
Equipment). Beabsichtigte Verwendung Das Anti-Mode 2.0 Dual Core ist für die Verwendung in geschlossenen Räumen vorgese- hen. Benutzen Sie zum Anschluss an andere Geräte keine Kabel, die länger als 3 m sind. Wenn sie Verlängerungskabel verwenden, stellen Sie sicher, dass diese den gültigen Normen entsprechen. -
Seite 3: Inhaltsverzeichnis
DSPeaker 2.0 D Bedienungsanleitung Inhaltsverzeichnis Einleitung ............................................Lieferumfang ........................................ Überblick .............................................. Geräte-Front ........................................Geräte-Rückseite ....................................Erste Inbetriebnahme ..................................Ersteinrichtung mit der Funktion „Typische Raumeinmessung“ ........Startbildschirm ........................................Menü Einstellungen ......................................Hauskurven-Funktion .................................. Kippkurven-Funktion ................................... Subsonic- Filter ...................................... Hoch-/Tiefpass-Filter ..................................Individuelle parametrische Equalizer ........................ -
Seite 4: Einleitung
Sie sind nun im Besitz eines bemerkenswerten Audio-Geräts, das bei der Optimierung der Klang-Qualität der meisten Audio-Systeme wahre Wunder vollbringen kann. Die Liste der Funktionen des Anti-Mode 2.0 Dual Core ist lang. Unter anderem bietet das Anti- Mode 2.0 DualCore einen Jitter-freien Digital-Ausgang, einen audiophilen D/A-Konverter mit digital gesteuerter analoger Lautstärke-Regelung und vieles mehr. -
Seite 5: Überblick
(3) Analoger Cinch-Eingang (siehe Hinweis) (4) Analoger Cinch-Ausgang (5) Netzstecker-Buchse (12VDC) (6) USB-Port (7) S/PDIF-Toslink-Eingang (8) S/PDIF-Toslink-Ausgang (9) DSPeaker Datalink-Buchse Vorsicht: Verbinden Sie niemals Cinch-Eingänge (1) und XLR-Eingänge (3) gleichzeitig! Die analogen EINGÄNGE sind als Alternative zueinander ge- dacht. (entweder / oder) -
Seite 6: Erste Inbetriebnahme
DSPeaker 2.0 D Bedienungsanleitung 2.3 Erste Inbetriebnahme Das Anti-Mode 2.0 DualCore bietet eine Reihe von Möglichkeiten um in Ihre Anlagenkon- figuration* integriert zu werden. Bevor Sie das Gerät nun in Betrieb nehmen, verbinden Sie zuerst alle benötigen Eingänge und mindestens einen Ausgang des AM 2.0 DC mit Ihrem System. -
Seite 7: Ersteinrichtung Mit Der Funktion „Typische Raumeinmessung
DSPeaker 2.0 D Bedienungsanleitung folgt während des Kalibrationsvorgangs, auf Grund dieses ermittelten Frequenzverlaufs, dessen Korrektur. Die Raum-Analyse (Messungen) steht als separate Funktion im Menu zur Verfügung und kann ohne Kalibration durchlaufen werden. Die Kalibration/Linearisierung hingegen ent- hält immer beide Vorgänge, also zuerst die Messung und dann die Korrektur. - Seite 8 DSPeaker 2.0 D Bedienungsanleitung Halten Sie während der Messung das Mikrofon oder dessen Kabel NICHT in der Hand! Das Mikrofon sollte während des gesamten Mess-Vorgangs nicht verschoben werden. Es bietet sich an, das Mikrofon an einem Stativ zu fixieren. Dabei sollte das Mikrofon zur Decke hin ausgerichtet werden.
- Seite 9 DSPeaker 2.0 D Bedienungsanleitung ➢ Abhängig von Ihrer Konfiguration kann die Kalibrierung mit einer Lautsprecher- Abstandsmessung beginnen. Sobald diese erfolgreich abgeschlossen ist, beginnt die Raumakustik-Analyse. ➢ Während der akustischen Analyse generiert das Anti-Mode verschiedene Frequenz- läufe. Nach dem ersten Durchgang wird der ermittelte Frequenzverlauf graphisch im Diagramm rot angezeigt.
-
Seite 10: Startbildschirm
DSPeaker 2.0 D Bedienungsanleitung 3. Startbildschirm ➢ Der Startbildschirm besteht aus drei Komponenten. • Unterste Zeile: mit dem vorgestellten Pfeil wird der aktive Ausgang angezeigt. Drücken Sie wiederholt die grüne Taste „Output“, um zwischen den digitalen und analogen Ausgangsmodi zu wechseln. -
Seite 11: Menü Einstellungen
Die PC-Verbindung: Exportieren Sie die Messungen über eine USB-Ver- bindung an einen PC / Mac, oder führen Sie ein Firmware-Update durch. Firmware-Updates erfordern zwingend zusätzliche Computer-Software, die es derzeit nur für Windows-Betriebssysteme gibt. Besuchen Sie bitte www.dspeaker.com für mehr Informationen hierzu. -
Seite 12: Hauskurven-Funktion
DSPeaker 2.0 D Bedienungsanleitung BITTE BEACHTEN SIE: Alle in den verschiedenen EQ-Editoren gemach- ten Änderungen werden im Allgemeinen nicht in Echtzeit umgesetzt. Um den Unterschied bei der Tonwiedergabe hören zu können, bestäti- gen Sie die durchgeführten Veränderungen und schließen Sie den zuge- hörigen Editor, indem Sie „OK“... -
Seite 13: Kippkurven-Funktion
DSPeaker 2.0 D Bedienungsanleitung BEISPIEL: Tiefbass-Anhebung unter 50 Hz um ungefähr 3 dB Schritt-für-Schritt-Anleitung: ➢ Öffnen Sie das Hauptmenü durch Drücken der „Menü“-Taste auf der Fernbedienung. ➢ Wählen Sie das „Einstellungsmenü“ mit den Pfeiltasten aus und bestätigen Sie ihre Auswahl durch Drücken der „OK“-Taste. -
Seite 14: Subsonic Filter
DSPeaker 2.0 D Bedienungsanleitung BEISPIEL: Hinzufügen einer -3dB Hochton-Absenkung über 5 kHz Hintergrund: Einige Aufnahmen erscheinen zu hell oder „hochtonlastig“ in ihrer tonalen Abstimmung. Um dies zu kompensieren, kann der Hoch- tonanteil abgeschwächt werden, indem man einen subtilen Hochton- Abschwächungs-Filter nutzt. -
Seite 15: Hoch-/Tiefpass-Filter
2.0 D Bedienungsanleitung Hoch-/Tiefpass-Filter Das Anti-Mode 2.0 Dual Core besitzt individuell anpassbare Hochpass- und Tiefpass- Filter. Diese Filter können dazu verwendet werden, die Trennfrequenz des Lautsprechers oder Subwoofers zu kontrollieren. Mit einem angepassten Tiefpass ist es beispielweise leicht, eine präzisere Übernahmefrequenz für Subwoofer einzurichten. Ein angepasster Hochpass-Filter kann dazu verwendet werden, tiefe Frequenzen herauszufiltern und die Lautsprecher vor Überlastung zu schützen. - Seite 16 DSPeaker 2.0 D Bedienungsanleitung Es gibt mehr als die 6 sichtbaren Slots. Sie können mit den „Pfeil-Tasten“ durch die Liste navigieren. Aktive Filter sind grün hinterlegt, inaktive Filter sind ausgegraut. Der Filter-Name (z.B. EQ01S) gibt allgemeine Informationen über den angepassten Fil- ter.
- Seite 17 DSPeaker 2.0 D Bedienungsanleitung BEISPIEL: Hinzufügen einer psycho-akustischen Absenkung um 3 kHz. Hintergrund: Die Idee hinter der Erstellung einer solchen 3-kHz-Absen- kung entstand durch das menschliche Gehörsystems und dessen diffu- sen Feldeigenschaften. Das menschliche Gehör ist im Bereich um 3 kHz weniger sensibel gegenüber diffusen Feldern.
-
Seite 18: Audioeinstellungen
DSPeaker 2.0 D Bedienungsanleitung Digitale Aussteuerungs Reserve (Headroom) (Für Fortgeschrittene) Die interne digitale Verarbeitung wird mit 32- oder 40- Bit durchgeführt, wobei genug Aussteuerungsreserven berücksichtigt werden. Wenn betonende (anhebende) Filter eingesetzt werden, können zu hohe Eingangs-Si- gnale eine Übersteuerung/Clipping am Ausgang verursachen. Das Gerät berechnet au- tomatisch die beste Aussteuerungs-Einstellung vom Amplitudenverhältnis der aktiven... -
Seite 19: Sprachwahl
DSPeaker 2.0 D Bedienungsanleitung ➢ Kanalabgleich: Hier kann die Balance zwischen dem rechten und dem linken Ausgang abgeglichen wer- den. Änderungen sind sofort akustisch wahrnehmbar. Drücken sie die „OK“ Taste, um die Änderungen zu übernehmen oder die „Zurück“ Taste um die Änderungen zu verwerfen. -
Seite 20: Informationen
Profils, mit dessem linearisierten Frequenzgang, enthält. Über den „PC-Link“-Modus werden ebenfalls System-Updates durchgeführt. Ein System- Update erfordert eine separate Computer-Software, die derzeit nur für Windows verfüg- bar ist. Besuchen Sie www.dspeaker.com für weitere Informationen oder sprechen Sie Ihren Händler an. 5. Die Nutzung von Klangprofilen Das Anti-Mode 2.0 DualCore unterstützt bis zu vier voneinander unabhängige Klangpro-... -
Seite 21: Funktionen Für Fortgeschrittene
DSPeaker 2.0 D Bedienungsanleitung zen um so schnell und bequem hin- und herschalten zu können. Sie können auch unter- schiedliche Equalizer-Voreinstellungen für Musik oder Film etc. verwenden. Klangprofile können auch beim Vergleichen der Effekte unterschiedlicher, selbst angepasster Filter nützlich sein. - Seite 22 Kanal „zu früh dran“ ist. Wohingegen eine manuelle Anpassung der Verzögerungen auf beide Kanäle gleichzeitig anwendbar ist. Diese Vorgehensweise ist für reine Stereo-Systeme, bei denen das Anti-Mode 2.0 Dual Core als Herz (DAC / Pre-Amplifier) der Anlage dient, überflüssig.
-
Seite 23: Kalibrierung Mit Mehreren Einmesspunkten
6.2 Kalibrierung mit mehreren Einmesspunkten (Großer Hörbereich, typisch für Heimkinos) Das Anti-Mode 2.0 Dual Core bietet die Möglichkeit zur Optimierung eines größeren Hör- bereichs, was die Klangoptimierung eines größeren „Sweet Spots“ ermöglicht. Normalerweise benötigen große Hörbereiche auf Grund der DSPeaker Algorithmen nicht die Messung an Dutzenden von Stellen rund um den Haupt-Hörplatz. -
Seite 24: Messungen / Raum Analyse
DSPeaker 2.0 D Bedienungsanleitung - Sie können der Kalibration so viele Punkte hinzufügen, wie Sie möchten. Das System be- wertet diese automatisch, indem es einen Vergleich mit den Hauptdaten durchführt und diese neu berechnet. Wir empfehlen Ihnen nicht mehr als 7 zusätzlichen Messpunkten hinzuzufügen, da zusätzliche Punkte keine spürbare Verbesserung des Korrekturmodells... -
Seite 25: Anwendungsbeispiele
Die häufigsten Anwendungsgebiete des Anti-Mode 2.0 Dual Core sind diese: ✔ Das Anti-Mode 2.0 Dual Core als Zweikanal-Vorverstärker und DAC: Verbinden Sie Ihre Audio-Quellen mit den Eingängen des Anti-Mode 2.0 Dual Core. Sie können bis zu drei Quellen an USB, Toslink (S/PDIF) und an einen der analogen Eingänge anschließen. -
Seite 26: Fehlerbehebung
DSPeaker 2.0 D Bedienungsanleitung ✔ Verwendung mit einem 2.1- oder 2.2-System Wenn Sie ein 2.1- oder ein 2.2-System mit bereits existierender Übernahme-Frequenz ha- ben, verbinden Sie das Dual Core vor diesem Cross-Over. Ihr System wird dann vom Dual Core als ein 2.0-Vollbereichs-System betrachtet, und sowohl Ihre Hauptlautsprecher als auch Ihre Subwoofer werden korrigiert. - Seite 27 DSPeaker 2.0 D Bedienungsanleitung Clipping erkannt: Diese Warnung wird in zwei Fällen im Hauptbildschirm angezeigt: 1. wird angezeigt wenn an den analogen Eingängen des Anti-Mode eine zu hohe Ein- gangsspannung anliegt. Überprüfen sie die Ausgangsspannung an Ihrem Zuspieler. Sollten sie an diesem die Ausgangsspannung nicht verändern können, nutzen Sie die Einstellung im Anti-Mode unter Einstellungen / Audio-Einstellung / Eingang und setzen sie den Wert auf „Hohe Pegel“.
- Seite 28 Nach überprüfen dieser Maßnahmen starten Sie die Kalibration noch einmal. Versichern Sie sich, dass die Vorher-/Nachher-Graphen danach gut aussehen. Wenn das Problem weiter besteht, kontaktieren Sie den DSPeaker Kundenservice oder Ihren Händler. Ein Bild des Vorher-/Nachher-Graphen (mit einer Kamera etc.) beschleunigt die Fehlerbehebung immens.
-
Seite 29: Technische Spezifikationen
DSPeaker 2.0 D Bedienungsanleitung 10. Technische Spezifikationen 10.1 Anschlüsse • 2x Cinch-Eingänge oder alternativ 2x XLR-Eingänge • 2x Cinch-Ausgänge und 2x XLR-Ausgänge • Toslink S/PDIF digitaler Eingang (nur 2-Kanal PCM) • Toslink S/PDIF digitaler Ausgang • USB Audio (USB wird auch für den Export von Messungen und für Software-Updates genutzt) • DSPeaker Datalink (derzeit noch ohne Funktion) • Mikrofon-Buchse • 12 V DC Netzteil 10.2 Analogteil Spezifikationen • Dynamikumfang: > 108 dB • Harmonische Verzerrungen (THD): (analoge Ein-/Ausgänge, typisch): 0.003% • Lautstärken-Kontrollstufen: 0,5 dB • Eingangs-Empfindlichkeit XLR: 1.3 / 2.6 Vrms, Cinch: 1.6 / 3.25 Vrms • Ausgangs-Spannung Unsymmetrische Cinch-Anschlüsse: 1,65 V (RMS) •... - Seite 30 DSPeaker 2.0 D Bedienungsanleitung Notizen...
- Seite 31 DSPeaker 2.0 D Bedienungsanleitung Notizen...
-
Seite 32: Hersteller
DSPeaker 2.0 D Bedienungsanleitung Hersteller VLSI Solution Oy Hermiankatu 8 - G FIN-33720 Tampere FINNLAND Tel: +358-(0)3-3140-8200 Fax: +358-(0)3-3140-8288 Email: sales@vlsi.fi http://www.dspeaker.com Technischer Support / Anbieter Deutschland Im Kreuzbruch 29 64859 Eppertshausen GERMANY Tel: +49-(0)6071-303610 Fax: +49-(0)6071-303612 Mobil: +49-(0)172-6910740 eMail: info@AK-SoundServices.de...
