A
-M
2.0 D
nti
ode
ual
Bedienungsanleitung

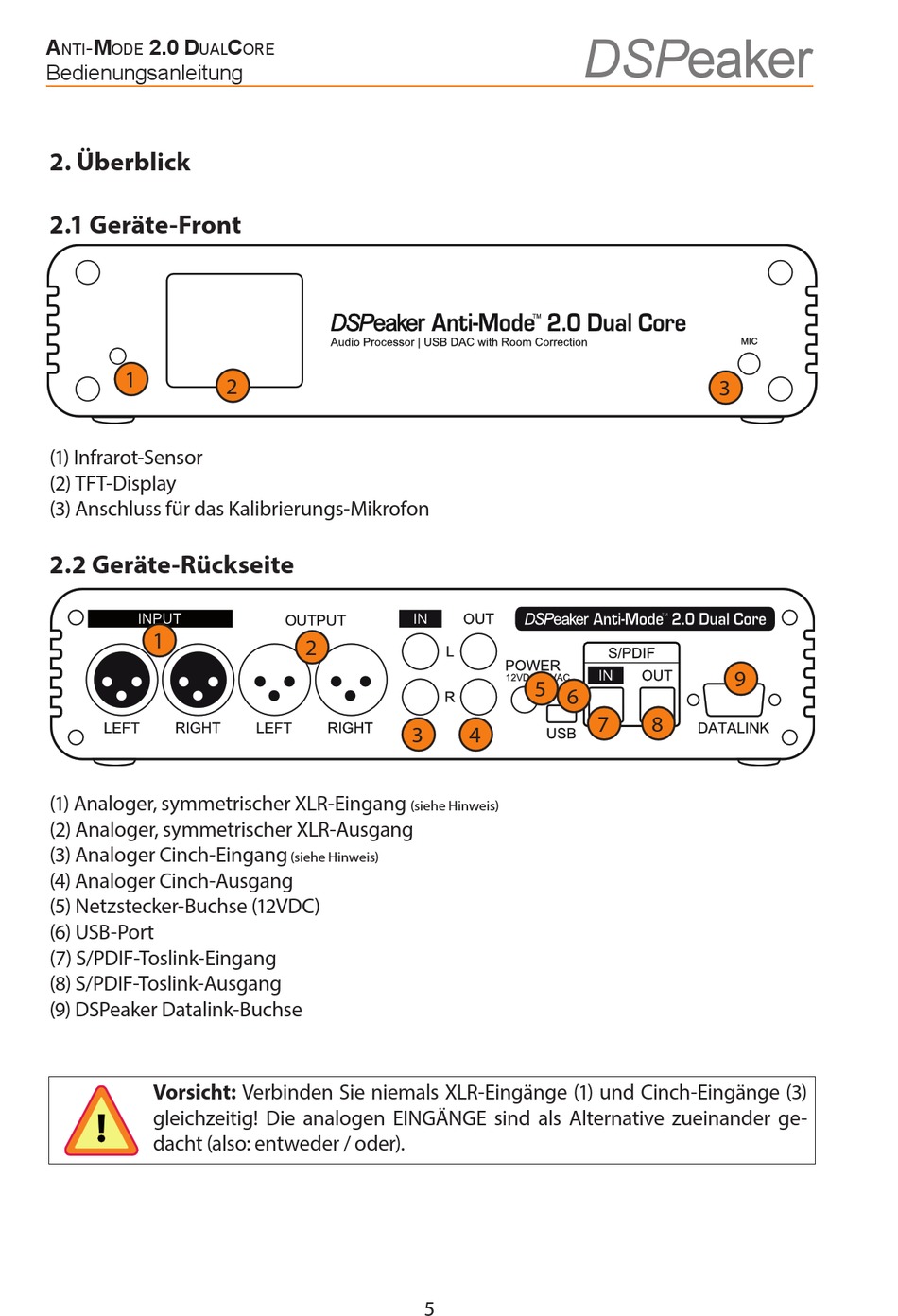

2. Überblick
2.1 Geräte-Front
1
(1) Infrarot-Sensor
(2) TFT-Display
(3) Anschluss für das Kalibrierungs-Mikrofon
2.2 Geräte-Rückseite
1
(1) Analoger, symmetrischer XLR-Eingang
(2) Analoger, symmetrischer XLR-Ausgang
(3) Analoger Cinch-Eingang
(4) Analoger Cinch-Ausgang
(5) Netzstecker-Buchse (12VDC)
(6) USB-Port
(7) S/PDIF-Toslink-Eingang
(8) S/PDIF-Toslink-Ausgang
(9) DSPeaker Datalink-Buchse
Vorsicht: Verbinden Sie niemals XLR-Eingänge (1) und Cinch-Eingänge (3)
gleichzeitig! Die analogen EINGÄNGE sind als Alternative zueinander ge-
dacht (also: entweder / oder).
C
ore
2
2
(siehe Hinweis)
5 6
3
4
(siehe Hinweis)
5
DSPeaker
3
9
7
8
