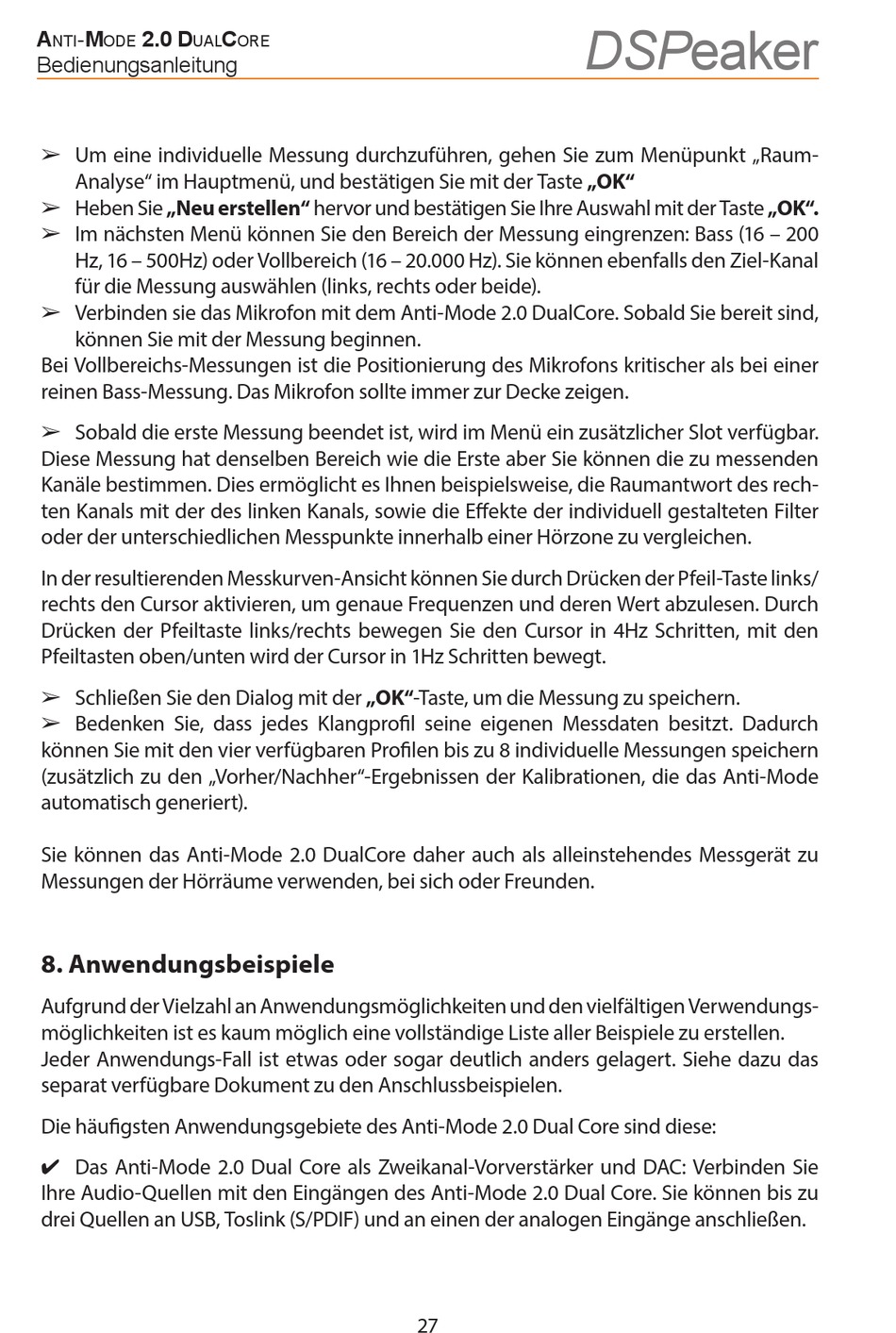

Bedienungsanleitung
➢ Um eine individuelle Messung durchzuführen, gehen Sie zum Menüpunkt „Raum-
Analyse" im Hauptmenü, und bestätigen Sie mit der Taste „OK"
➢ Heben Sie „Neu erstellen" hervor und bestätigen Sie Ihre Auswahl mit der Taste „OK".
➢ Im nächsten Menü können Sie den Bereich der Messung eingrenzen: Bass (16 – 200
Hz, 16 – 500Hz) oder Vollbereich (16 – 20.000 Hz). Sie können ebenfalls den Ziel-Kanal
für die Messung auswählen (links, rechts oder beide).
➢ Verbinden sie das Mikrofon mit dem Anti-Mode 2.0 DualCore. Sobald Sie bereit sind,
können Sie mit der Messung beginnen.
Bei Vollbereichs-Messungen ist die Positionierung des Mikrofons kritischer als bei einer
reinen Bass-Messung. Das Mikrofon sollte immer zur Decke zeigen.
➢ Sobald die erste Messung beendet ist, wird im Menü ein zusätzlicher Slot verfügbar.
Diese Messung hat denselben Bereich wie die Erste aber Sie können die zu messenden
Kanäle bestimmen. Dies ermöglicht es Ihnen beispielsweise, die Raumantwort des rech-
ten Kanals mit der des linken Kanals, sowie die Effekte der individuell gestalteten Filter
oder der unterschiedlichen Messpunkte innerhalb einer Hörzone zu vergleichen.
In der resultierenden Messkurven-Ansicht können Sie durch Drücken der Pfeil-Taste links/
rechts den Cursor aktivieren, um genaue Frequenzen und deren Wert abzulesen. Durch
Drücken der Pfeiltaste links/rechts bewegen Sie den Cursor in 4Hz Schritten, mit den
Pfeiltasten oben/unten wird der Cursor in 1Hz Schritten bewegt.
➢ Schließen Sie den Dialog mit der „OK"-Taste, um die Messung zu speichern.
➢ Bedenken Sie, dass jedes Klangprofil seine eigenen Messdaten besitzt. Dadurch
können Sie mit den vier verfügbaren Profilen bis zu 8 individuelle Messungen speichern
(zusätzlich zu den „Vorher/Nachher"-Ergebnissen der Kalibrationen, die das Anti-Mode
automatisch generiert).
Sie können das Anti-Mode 2.0 DualCore daher auch als alleinstehendes Messgerät zu
Messungen der Hörräume verwenden, bei sich oder Freunden.
8. Anwendungsbeispiele
Aufgrund der Vielzahl an Anwendungsmöglichkeiten und den vielfältigen Verwendungs-
möglichkeiten ist es kaum möglich eine vollständige Liste aller Beispiele zu erstellen.
Jeder Anwendungs-Fall ist etwas oder sogar deutlich anders gelagert. Siehe dazu das
separat verfügbare Dokument zu den Anschlussbeispielen.
Die häufigsten Anwendungsgebiete des Anti-Mode 2.0 Dual Core sind diese:
✔ Das Anti-Mode 2.0 Dual Core als Zweikanal-Vorverstärker und DAC: Verbinden Sie
Ihre Audio-Quellen mit den Eingängen des Anti-Mode 2.0 Dual Core. Sie können bis zu
drei Quellen an USB, Toslink (S/PDIF) und an einen der analogen Eingänge anschließen.
C
ore
DSPeaker
27
