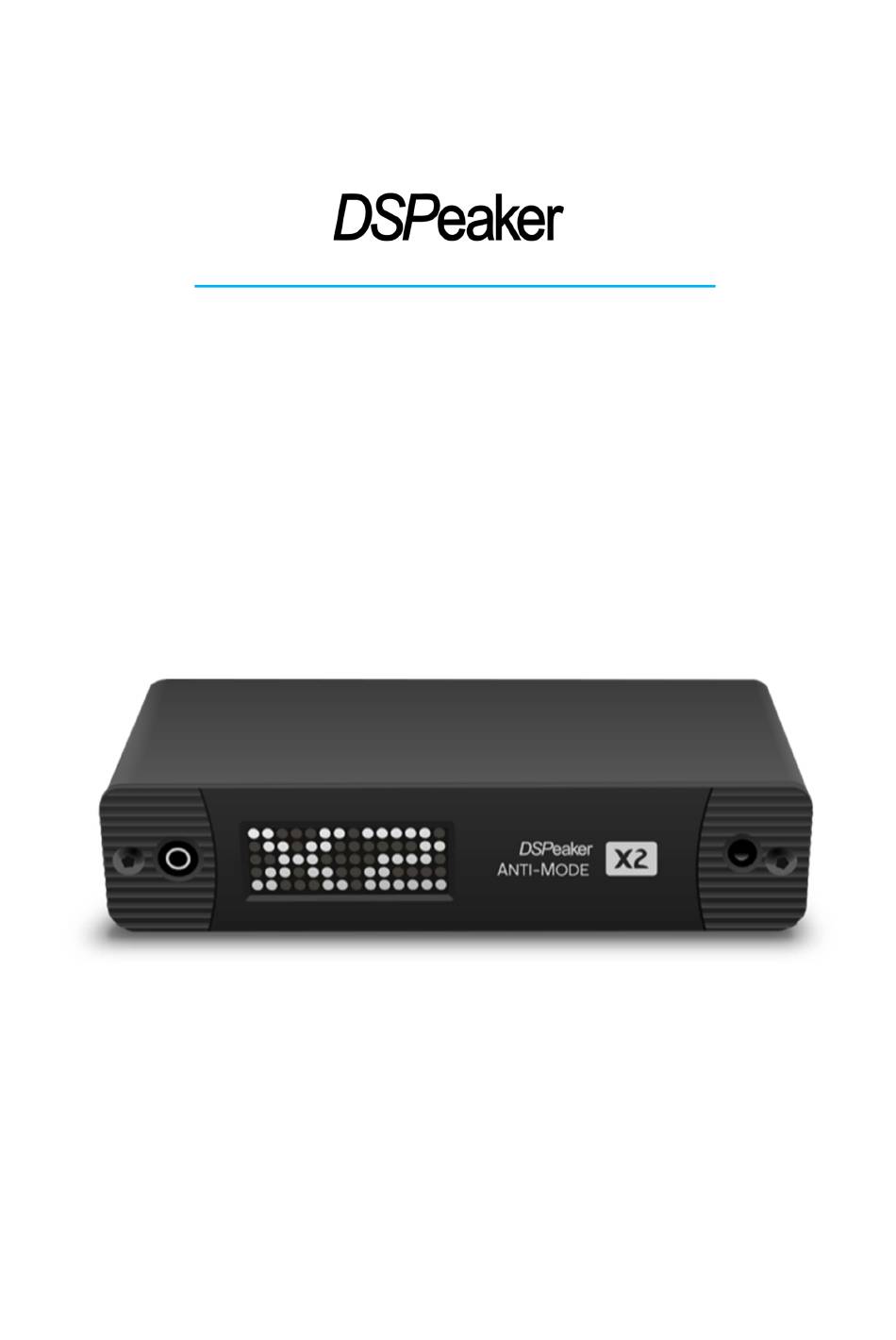

- Seite 1 Anti-Mode™ X2 Anti-Mode™ X2D Benutzerhandbuch Version 1.8 DE 16. Oktober 2023 (Firmware 20230220 aufwärts)
- Seite 2 Anti-Mode™ X2 / X2D Benutzerhandbuch Informationen zum Recycling Anti-Mode™ X2 ist gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte gekenn- zeichnet. Es gibt Rücknahmesysteme, die dazu beitragen, die Natur und die natürlichen Ressourcen zu erhalten, wenn die Produkte ordnungsgemäß entsorgt werden. Wenn Sie dieses Produkt entsorgen müssen, nutzen Sie das Rücknahmesystem, das über spezielle Sammelstellen für elektronische Geräte verfügt.
- Seite 3 K alibration ............................... 10 Vor der Kalibration ..........................10 Ausführung der Kalibration ........................10 Tipps und Tricks ............................... 11 Softwareaktualisierung ..........................12 Daten-Export, Parameter-Import (DSPeaker Konsole) ................13 Hersteller ................................ 19 K ontakt ..............................19 Technische Spezifikationen ..........................20 Rev. 1.8 DE 16.
- Seite 4 Ansonsten wird der Kanalmodus des aktiven Profils angezeigt. Wenn Ihr Verstärker keine Verstärkungseinstellung hat oder diese recht hoch eingestellt ist, denken Sie daran, die Lautstärkeeinstellung des Anti-Mode X2 zu überprüfen, bevor Sie fortfahren. Die Standardlautstärke beträgt -40dB, für den normalen Betrieb müssen Sie sie wahrscheinlich anpassen / erhöhen.
- Seite 5 Anti-Mode™ X2 / X2D Benutzerhandbuch 1.5 Vorderseite Mikrofonanschluss mit Einsteckerkennung Matrixanzeige IR Empfänger 1.6 Rückseite Stromversorgungsanschluss, 12V Gleichstrom 0,6A (2,1mm/5,5mm, Mittelpin positiv) USB-Host-Anschluss für die Aktualisierung der Firmware mit einem USB-Speicherstick USB-Audiogeräteanschluss (für USB-Typ-C-Kabel). Bis zu 96 kHz 24-Bit Stereo linear PCM. Tipp: Der Audioeingang muss als „USB“...
- Seite 6 Anti-Mode™ X2 / X2D Benutzerhandbuch 1.7 Startbildschirm Der Startbildschirm ist die Standardansicht der Benutzeroberfläche. Sie zeigt den ausgewählten Eingang und die Lautstärke an. Eine alternative Ansicht zeigt die aktuelle Abtastrate für die digitalen Audioquellen (oder drei Punkte für nicht spezifizierte Rate) und eine Signalpegelanzeige. Um die alternative Ansicht zu wählen, drücken Sie auf der Fernbedienung.
- Seite 7 Bitte beachten: „Relativ“ bedeutet, dass das X2 bei zu hohen Korrekturen ( > +10 dB ) des Subwoofer-Pegels beginnt das Signal für die Frontlautsprecher passend zu verringern. DSPeaker bietet für das AM X2 eine Browserbasierte Konsole an um eine Reihe von Parametern an einem PC/Mac bearbeiten zu können. Die Übertragung der Werte erfolgt per USB Stick.
- Seite 8 Anti-Mode™ X2 / X2D Benutzerhandbuch 1.14 Klangprofile Anti-Mode™ X2 unterstützt 3 Klangprofile, in denen verschiedene Einstellungen für unterschiedliche Situationen gespeichert werden können. Sie können in Echtzeit zwischen den Profilen durch Drücken der Taste wechseln. Verwenden Sie die Tasten , um die Nummer eines Profils auszuwählen, und bestätigen Sie mit Bitte beachten Sie: Die aktuelle Lautstärke, das Startprofil, der Stil des Startbildschirms und der gewählte Eingang sind globale Einstellungen.
- Seite 9 Anti-Mode™ X2 / X2D Benutzerhandbuch 1.16 Zusammenfassung der Fernbedienungstasten Standby / Abbruch / Rückkehr aus dem Menü Stummschaltung / Bypass Umschaltung im EQ-Modus Klangprofil auswählen / Subwoofer-Pegel im EQ-Modus einstellen EQ-Modus aufrufen / verlassen Lautstärke einstellen / Menüpunkt wählen / Wert einstellen Eingabe ändern / Wert einstellen / Start Raum für eigene Notizen Rev.
- Seite 10 Anti-Mode™ X2 / X2D Benutzerhandbuch 2. Kalibration Anti-Mode™ X2 verfügt über einen leistungsstarken und automatischen Anti-Mode™ Algorithmus, der die kombinierte Reaktion der angeschlossenen Lautsprecher, des optionalen Subwoofers und des Raums misst und korrigiert, so dass ein Ergebnis ohne unerwünschte Spitzen im Frequenzgang erzielt wird. Während des Kalibrierungsprozesses misst der Anti-Mode™-Algorithmus die akustische Umgebung, indem er verschiedene Töne über Ihr Audiosystem abspielt.
- Seite 11 überschreiben nur das aktuelle Profil. Sie können in jedem Profil unterschiedliche Kanalkonfigurationen haben. Im 2.1-Modus beträgt die default Übergangsfrequenz zum Subwoofer 80 Hz (eine Anpassung ist über die „DSPeaker Konsole“ möglich, siehe Kapitel 4.1). Rev. 1.8 DE 16. Oktober 2023...
- Seite 12 4. Software- / Firmwareupdates Die Firmware von Anti-Mode™ X2 wird über einen USB-Speicherstick aktualisiert. Laden Sie die Firmware-Datei (FIRMWARE.X2) von der Web-Plattform DSPeaker.com herunter und kopieren Sie sie auf den USB-Speicherstick in dessen Hauptverzeichnis. Stellen Sie sicher, dass der USB-Speicher das FAT-Dateisystemformat verwendet.
- Seite 13 Sie, die Firmware-Datei erneut auf einen anderen USB- Speicherstick zu kopieren. Stellen Sie sicher, dass der USB-Speicher das FAT-Dateisystemformat verwendet. Notiz: Einige USB-Speichersticks sind möglicherweise nicht mit dem Firmware-Update kompatibel. 4.1 Daten-Export und Parameter- Import (DSPeaker Konsole) Hinweis: Die hier genannten Möglichkeiten sind optional und für den einwandfreien Gebrauch des Anti-Mode™...
- Seite 14 Mit der DSPeaker-Konsole können Sie ab Firmware-Version 20230220 die Parameter Ihres Anti-Mode- Produkts detailliert einstellen. Derzeit ist diese Funktion für den Anti-Mode X2 verfügbar. Die in der Konsole sichtbaren Werte gelten immer für das AM X2 insgesamt, also für alle drei Profile.
- Seite 15 Anti-Mode™ X2 / X2D Benutzerhandbuch • Wenn Sie mit den Änderungen zufrieden sind, klicken Sie auf die Schaltfläche „Speichern / Save“, um eine neue Konfigurationsdatei zu schreiben. Bitte beachten Sie, dass der Browser das Schreiben der Datei als "Download" behandelt. Die Datei wird höchstwahrscheinlich im Ordner "Downloads" auf Ihrem Computer erscheinen.
- Seite 16 Anti-Mode™ X2 / X2D Benutzerhandbuch Einstellbare Parameter für das Anti-Mode X2 Übergangsfrequenz: Legt die Trennfrequenz fest, die in der Lautsprecherkonfiguration mit einem Subwoofer ("2.1") verwendet wird. In reinen Subwoofer-Konfigurationen ("0.1", "0.2" und "0.2M") wird bei dieser Frequenz ein Tiefpassfilter eingesetzt.
- Seite 17 Anti-Mode™ X2 / X2D Benutzerhandbuch Eigene Werte: Rev. 1.8 DE 16. Oktober 2023 Seite 17 von 20...
- Seite 18 Anti-Mode™ X2 / X2D Benutzerhandbuch Übergangsfrequenz (40 – 200 Hz) _______________ Subsonsic / Infraschall Filter (10, 15, 20 Hz) _______________ Lautstärkekontrolle vom PC (an/aus) _______________ Bassabgrenzung (20 – 990 Hz) _______________ _______________ … _______________ …. _______________ ….. _______________ Höhenabgrenzung (1 – 15 kHz) _______________ _______________ …...
- Seite 19 Anti-Mode™ X2 / X2D Benutzerhandbuch 5. Hersteller VLSI Solution / DSPeaker Hermiankatu 8, FIN-33720 Tampere FINLAND eMail: info@dspeaker.com Website: http://www.dspeaker.com/ 5.1 Ihr Kontakt Beratung & Vertrieb für Deutschland und Österreich AK-SoundServices Im Kreuzbruch 29, 64859 Eppertshausen GERMANY Tel.: +49 (0) 6071-303610 eMail: info@ak-soundservices.de...
- Seite 20 Gerätemaße: 126 mm (Breite) x 80 mm (Tiefe, ohne Kabel) x 28 mm (Höhe) Messmikrofon (5m Kabellänge), Netzteil und Fernbedienung sind im Paket enthalten © 2023 - Copyright by AK-SoundServices / DSPeaker Die Weitergabe, der Verkauf oder Änderungen am Dokument sind untersagt. Rev. 1.8 DE 16. Oktober 2023...
