Bosch MM 2 Originalbetriebsanleitung

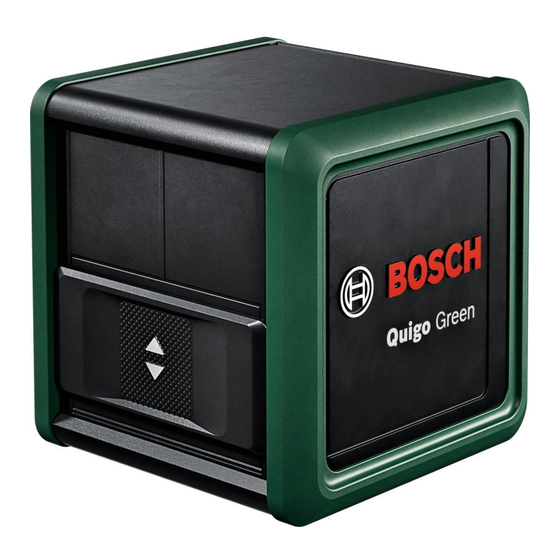

Kreuzlinienlaser mit universalklemme (einfaches und präzises ausrichten mit flexibler positionierung des tools dank klemme)
Verwandte Anleitungen für Bosch MM 2
Inhaltszusammenfassung für Bosch MM 2
- Seite 1 Bedienungsanleitung - Produkt 1: Bosch Kreuzlinienlaser Quigo mit Universalklemme MM 2 (einfaches und präzises Ausrichten mit flexibler Positionierung des Tools dank Klemme)
- Seite 2 Robert Bosch Power Tools GmbH Quigo 70538 Stuttgart GERMANY www.bosch-pt.com 1 609 92A 4J2 (2018.08) T / 157 1 609 92A 4J2 de Originalbetriebsanleitung no Original driftsinstruks en Original instructions Alkuperäiset ohjeet Notice originale Πρωτότυπο οδηγιών χρήσης es Manual original Orijinal işletme talimatı...
-
Seite 3: Inhaltsverzeichnis
Italiano ..............Pagina 65 Nederlands ............. Pagina 76 Dansk ..............Side 86 Svensk ..............Sidan 95 Norsk..............Side 104 Suomi ..............Sivu 113 Ελληνικά..............Σελίδα 123 Türkçe..............Sayfa 134 841 الصفحة ..............عربي 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools... - Seite 4 Quigo Bosch Power Tools 1 609 92A 4J2 | (10.08.2018)
- Seite 5 (10) (11) (12) TT 150 2 607 990 031 0 603 691 000 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools...
- Seite 6 (13) (14) (15) (16) Bosch Power Tools 1 609 92A 4J2 | (10.08.2018)
- Seite 7 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools...
- Seite 8 Bosch Power Tools 1 609 92A 4J2 | (10.08.2018)
-
Seite 9: Deutsch
Dadurch können Sie Personen blenden, Unfälle verursa- chen oder das Auge schädigen. Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools... -
Seite 10: Produkt- Und Leistungsbeschreibung
Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und ma- gnetisch empfindlichen Geräten. Durch die Wirkung des Magnets kann es zu ir- reversiblen Datenverlusten kommen. Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung. Bosch Power Tools 1 609 92A 4J2 | (10.08.2018) -
Seite 11: Bestimmungsgemäßer Gebrauch
(13) 1/4"-Schraube der Halterung (14) Feststellschraube der Halterung (15) Befestigungsschraube der Halterung (16) Halterung A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools... -
Seite 12: Technische Daten
Luftfeuchte max. 90 % Verschmutzungsgrad entsprechend IEC 61010-1 Laserklasse Lasertyp 635 nm, <1 mW Divergenz 0,5 mrad (Vollwinkel) Stativaufnahme 1/4" Batterien 2 × 1,5 V LR3 (AAA) Betriebsdauer ca. >5 h Gewicht entsprechend EPTA-Procedure 01:2014 – Kreuzlinienlaser 0,27 kg – Halterung 0,20 kg Bosch Power Tools 1 609 92A 4J2 | (10.08.2018) -
Seite 13: Batterien Einsetzen/Wechseln
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen. 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools... -
Seite 14: Betrieb
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (4) nach unten über die Austrittsöffnung (5). Beim Ausschalten wird die Pendeleinheit ver- riegelt. Bosch Power Tools 1 609 92A 4J2 | (10.08.2018) - Seite 15 Überprüfen Sie nach einer erneuten Ni- vellierung die Position der waagerechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermei- den. 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools...
- Seite 16 Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest. Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten. Sie können das Messwerkzeug auch mit der Adapterplatte (3) auf dem Stativ befes- tigen. Bosch Power Tools 1 609 92A 4J2 | (10.08.2018)
-
Seite 17: Laser-Sichtbrille (Zubehör)
Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des Lasers für das Auge heller. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sicht- brille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. 1 609 92A 4J2 | (10.08.2018) Bosch Power Tools... -
Seite 18: Wartung Und Service
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Pro- dukts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatztei- len finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10- stellige Sachnummer laut Typenschild des Produkts an. -
Seite 19: Entsorgung
Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com...
