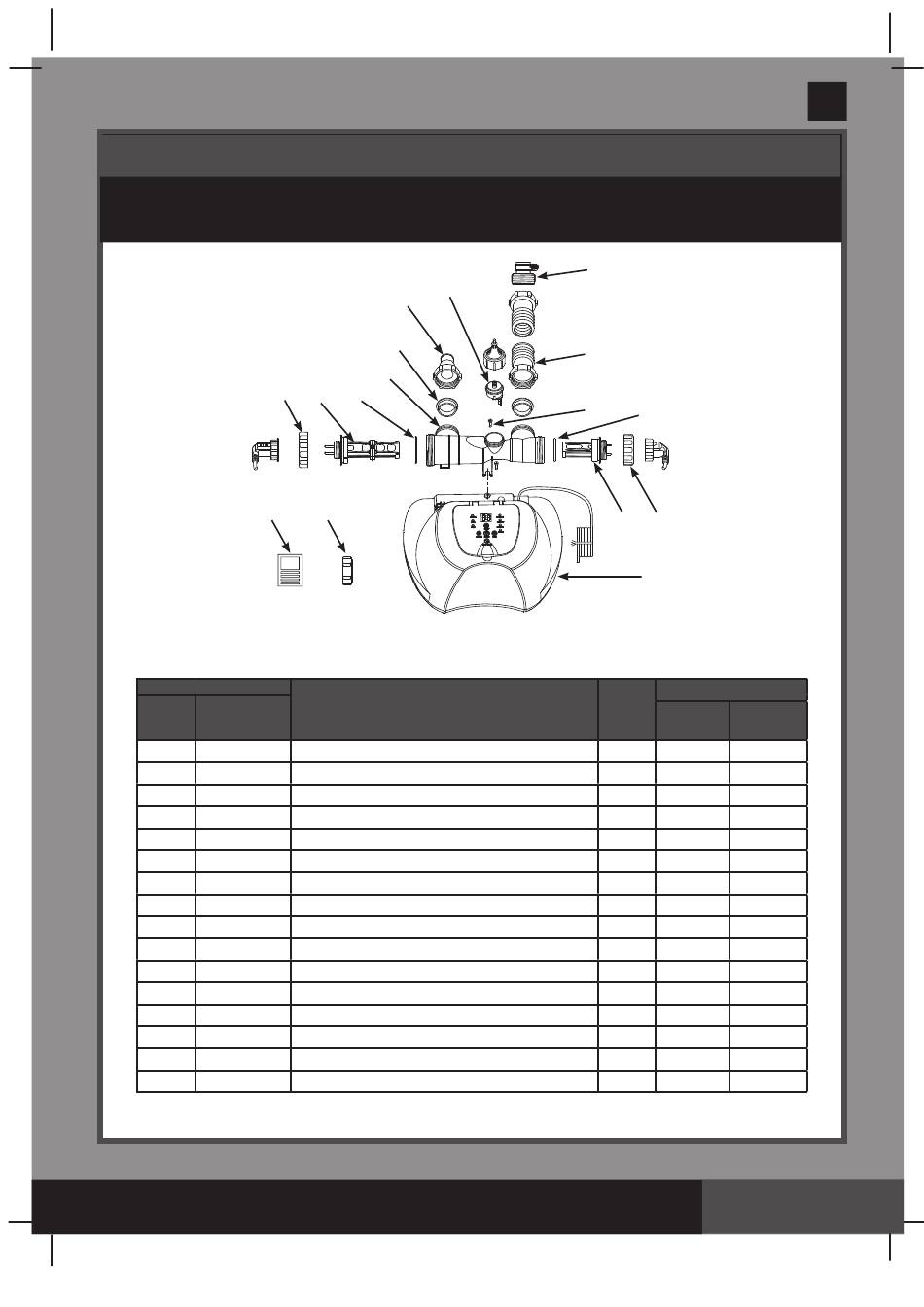

RIFERIMENTO AI COMPONENTI
Prima di montare il prodotto, spendere qualche minuto a prendere visione di cosa
comprende e familiarizzare con i vari componenti.
10
14
NOTA: I disegni sono da considerarsi soltanto a scopo di esempio. Potrebbero non rispecchiare il reale
prodotto. Non in scala.
NO RIFERIMENTO
PER CONNESSIONI A POMPE
COMUNI FILTRO CON UN DIAMETRO DEL
TUBO PARI A 1-1/4" (32MM)
1 ADATTATORE A CON MANICOTTO FILETTATO
VITE
2
3 CELLA ELETTROLITICA
4 CELLA ELETTROLITICA SECONDARIA
CELLA ELETTROLITICA PRIMARIA
5
6 SENSORE DI FLUSSO
TUBO CONNETTORE CON ACCESSORI FILETTATI
7
8
ADATTATORE FILETTATO B
COPERTURA CELLULA
9
10 DADO DELLA CELLA ELETTROLITICA
11 GUARNIZIONE O-RING A FORMA DI L
12 GUARNIZIONE
13 STAZIONE DI COMANDO
14 STRISCE TEST
15 GUARNIZIONE
16 DADO DELLA CELLA ELETTROLITICA
Quando si ordinano le parti assicurarsi di indicare codice del modello e numero delle parti.
CONSERVARE QUESTE ISTRUZIONI
6
1
11
3
5 12
9
DESCRIZIONE
Italiano
8
7
2
15
16
4
13
CODICE RICAMBIO
Q.TÀ
ECO5220/5230 ECO6220/6230
1 10849 10849
2 11519 11519
1 11898 11903
1 11900 11905
1 11899 11904
1 11460 11460
1 10720 10720
1 10722 10722
2 11131 11131
1 11582 11432
2 11228 11228
1 11585 11515
1 12658 12660
1 19635 19635
1 11585 11585
1 11582 11582
