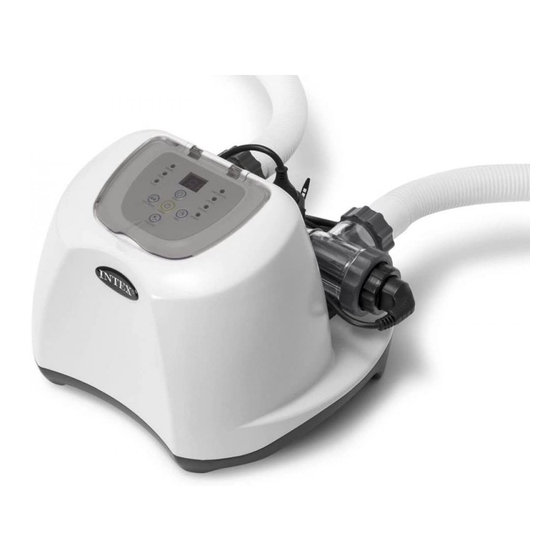

Intex ECO5220G Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Intex Anleitungen
  4. Wassersysteme
  5. ECO5220G
  6. Bedienungsanleitung
Intex ECO5220G Bedienungsanleitung

Intex ECO5220G Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ECO5220G:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungs­
anleitung
Da bin ich mir sicher.
SALZANLAGE
ID: #05006

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Intex ECO5220G

Inhaltszusammenfassung für Intex ECO5220G

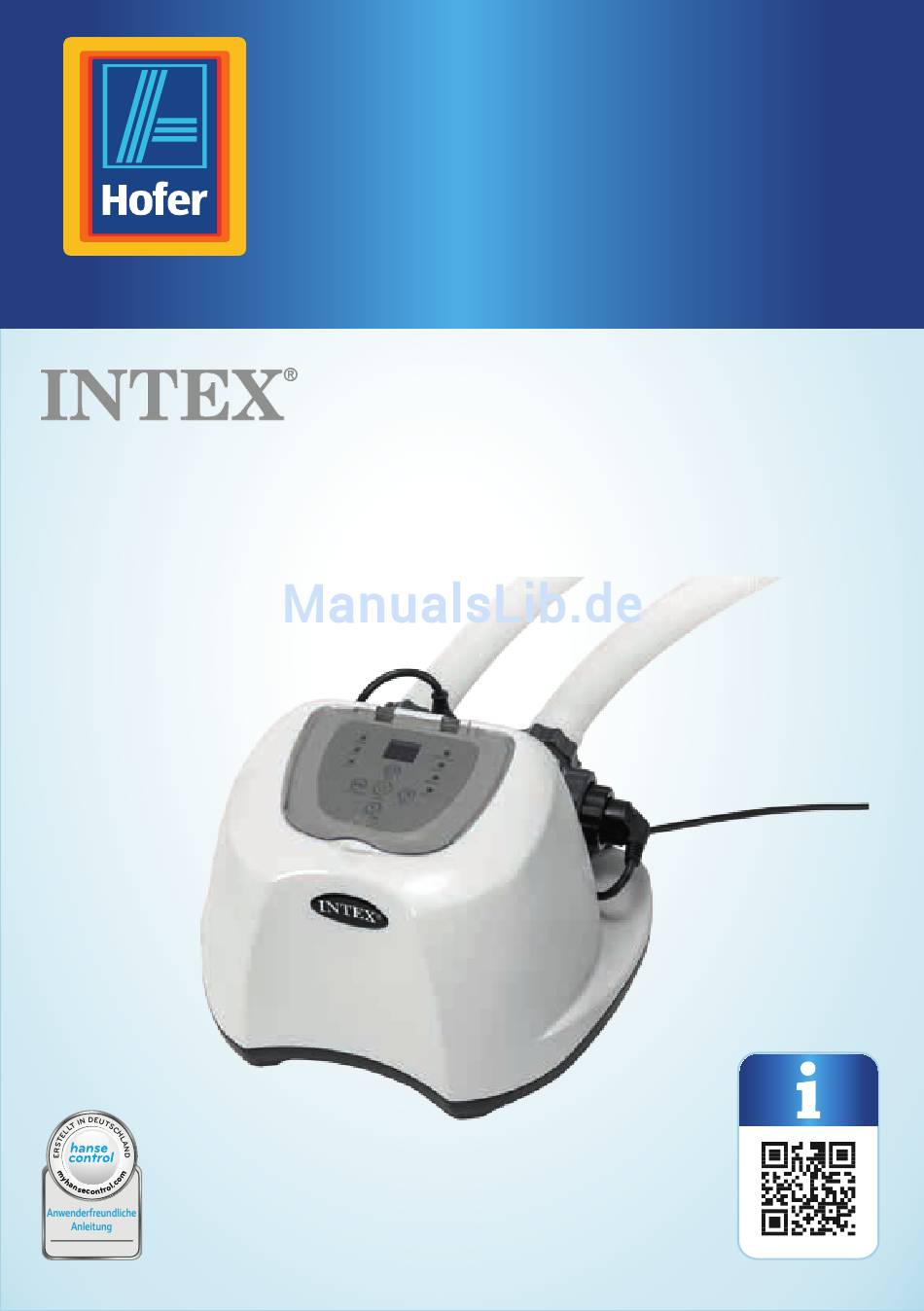

  • Seite 1 Bedienungs­ anleitung Da bin ich mir sicher. SALZANLAGE ID: #05006...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht ........3 Salztabelle ........25 Intex­Pools ........26 Verwendung ......... 4 Sonstige Pools ......31 Lieferumfang/ Salzkalkulation für Pools ...31 Geräteteile ........6 Arbeitszeittabelle ...... 32 QR-Codes ........7 Teststreifennutzung ....35 Allgemeines ........8 Wartung und Pflege ....35 Bedienungsanleitung Referenz ........

  • Seite 4: Verwendung

    1-1/4"(32mm) 1-1/4"(32mm)
  • Seite 5 1-1/2" (38mm) 1-1/2" (38mm)

  • Seite 6: Lieferumfang/Geräteteile

    Lieferumfang/Geräteteile Elektrolytischer Elektrolytische Speicherzelle Speicherzellenausgang Titan­Elektrode Dichtung Bedieneinheit mit Tastenfeld und Adapter mit Gewindeschraubring Display Durchflusssensor Externe Filterpumpe (nicht im Lieferumfang enthalten) Schlauchadapter Absperrschieber am Pool Schlauch (nicht im Lieferumfang enthalten) Schraube, 2× Eingangsöffnung Großer Gewindeschraubring, 2× Kleiner Gewindeschraubring, 2× Stecker, 2×...

  • Seite 7: Qr-Codes

    QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone- Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

  • Seite 8: Allgemeines

    Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Salzanlage. Sie enthält wichti- ge Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Salzanlage einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden an der Salzanlage führen.

  • Seite 9: Sicherheit

    Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Die Salzanlage dient zur Desinfektion von Badewasser (siehe hierzu auch den Kapitelabschnitt„Funktionsprinzip“). Die Salzanlage ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie die Salzanlage nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestim- mungsgemäß...
  • Seite 10 Sicherheit − Schließen Sie die Salzanlage nur an, wenn die Netzspannung der Steckdose mit der Angabe auf den Typenschildern über- einstimmt. − Schließen Sie die Salzanlage nur an eine gut zugängliche Steckdose an, damit Sie die Salzanlage bei einem Störfall schnell vom Stromnetz trennen können.
  • Seite 11 Sicherheit − Die Hauptkomponenten der Salzanlage (Kontrollstation und Transformator) sind gut vor Fremdkörpern und/oder Spritzwasser geschützt. Trotzdem ist es empfehlenswert, diese so aufzustellen, dass sie vor Witterungseinflüssen geschützt sind, z. B. unter einem Vordach oder unter einem Carport. − Fassen Sie den Netz stecker niemals mit feuchten Händen an oder wenn Sie sich im Pool aufhalten.
  • Seite 12 Sicherheit und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs der Salzanlage unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit der Salzanlage spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden. −...

  • Seite 13: Vor Inbetriebnahme

    Vor Inbetriebnahme Vor Inbetriebnahme Salzanlage und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann die Salzanlage schnell beschädigt werden. − Gehen Sie beim Öffnen sehr vorsichtig vor. 1. Nehmen Sie die Salzanlage aus der Verpackung. 2.

  • Seite 14: Salzanlage Aufbauen

    Vor Inbetriebnahme Salzanlage aufbauen HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Salzanlage kann zu Beschädigun- gen der Salzanlage führen. − Nehmen Sie fachmännische Hilfe in Anspruch, wenn Sie selbst Probleme haben, die Salz anlage aufzubauen. − Beachten Sie bei der Installation und beim Betrieb der Salz- anlage die Bedienungsanleitungen der Geräte anderer Hersteller, z. B.
  • Seite 15 Vor Inbetriebnahme 90mm Voraussetzung für die nachfolgenden Arbeitsschritte: Sie haben den Pool und die Filterpumpe ordnungsgemäß aufgebaut und verbunden. Salzanlage mit 1-1/4“ (32 mm) Verbindungen/Schläuchen anschließen Die Salzanlage verfügt über 1-1/₂“ (38 mm) Anschlüsse. Sie wird daher entsprechend mit dem Adapter mit Gewindeschraubring und dem Schlauchadapter geliefert, um sie mit kleinen 1-¹/₄“...
  • Seite 16 Vor Inbetriebnahme 1. Ist Ihr Schwimmbecken bereits mit Wasser gefüllt, schrauben Sie die Sauggitter von den Saugverbindungen und stecken Sie die Stecker in die Saugöffnun- gen. Dadurch wird verhindert, dass das Wasser aus dem Pool läuft. Ist Ihr Schwimmbecken leer, gehen Sie direkt zu Schritt 2 über. 2.

  • Seite 17: Salzanlage Mit Anderen Arten Von Pumpen Verbinden

    Vor Inbetriebnahme 1. Ist Ihr Schwimmbecken bereits mit Wasser gefüllt, schließen Sie die Absperrschie- ber am Pool Ist Ihr Schwimmbecken ist leer, gehen Sie direkt zu Schritt 2 über. 2. Nehmen Sie den Wasserrückflussschlauch (zum Pool) von der Filterpumpenver- bindung und verbinden Sie ihn mit dem elektrolytischen Speicherzellenaus- gang der Salzanlage.

  • Seite 18: Salzanlage Mit Pool Verbinden

    Vor Inbetriebnahme • Mit einem 1-1/2“ (38 mm) Schlauch verbinden 1-1/2"(38mm) Verbindung 1. Verbinden Sie den Schlauch mit Auslassöffnung der externen Filter- pumpe 2. Sichern Sie die Verbindung mit der großen Schlauchschelle Salzanlage mit Pool verbinden Nachdem Sie die Salzanlage mit der externen Filterpumpe verbunden haben, ver- binden Sie sie anschließend mit dem Pool (siehe Abb.

  • Seite 19: Umgang Mit Salz

    Umgang mit Salz 1-1/2"(38mm) 1-1/4"(32mm) 3. Sichern Sie die Verbindung mit der passenden Schlauchschelle: • Bei 1-1/ ₄“ (32 mm) Schläuchen: Nehmen Sie die kleine Schlauchschelle • Bei 1-1/ ₄“ (38 mm) Schläuchen: Nehmen Sie die große Schlauchschelle Umgang mit Salz Salzart wählen Dem Badewasser wird Salz hinzugefügt und durch die Salzelektrolyse in der Salzan- lage wird daraus Chlor hergestellt.

  • Seite 20: Optimales Salzniveau

    Umgang mit Salz Optimales Salzniveau Das ideale Salzniveau im Badewasser liegt zwischen 2500–3500 ppm (Teile pro Milli- onen) mit 3000 ppm als optimales Niveau. • Ein zu niedriges Salzniveau beeinträchtigt die Wirksamkeit der Salzanlage und hat eine niedrige Chlorproduktion zur Folge. •...

  • Seite 21: Salz Entfernen

    Umgang mit Salz Salz entfernen Wenn zu viel Salz hinzugefügt wurde, ertönt ein Summton und im Display wird „92“ angezeigt. Die einzige Möglichkeit, die Salzkonzentration zu verringern, ist das Ablassen eines Teiles des Badewassers und das Auffüllen mit Frischwasser. − Lassen Sie etwa 20 % des Badewassers ab und füllen Sie das Becken mit Fri- schwasser neu, bis die Anzeige „92“...

  • Seite 22: Bedienung

    Bedienung Bedienung GEFAHR! Lebensgefahr durch Ertrinken! Fehlerhafter Umgang mit der Salzanlage kann zu lebensgefährlichen Situationen führen. − Wenn die Salzanlage arbeitet, erzeugt Sie einen Sog und kann unter unglücklichen Umständen Menschen und Gegenstän- de ansaugen. Es darf sich daher niemand im Pool aufhalten, wenn die Salzanlage arbeitet.

  • Seite 23: Arbeitsstunden Einstellen

    Bedienung Arbeitsstunden einstellen Die Anzahl der Stunden, in denen die Salzanlage läuft, ist für jeden Pool individuell. 1. Entnehmen Sie die benötigten Arbeitsstunden aus der Arbeitszeit-Tabelle (siehe Kapitel „Arbeitszeittabelle“). 2. Drücken Sie wiederholt die Taste TIMER, um die gewünschte Stundenanzahl ein- zustellen.

  • Seite 24: Boost-Modus Verwenden

    Filteranlage so eingestellt sein, dass sie 9 Stunden läuft. Erhöhen Sie ggf. die Betriebszeit der Filteranlage. • Wenn eine Intex-Filteranlage an das System angeschlossen ist, stellen Sie den Filterpumpen-Schalter in die „I-Position“. Nachdem der BOOST-Modus durchgelaufen ist, schaltet die Salzanlage automatisch in den normalen Betriebsmodus.

  • Seite 25: Tabelle Display-Anzeigen

    Salztabelle Tabelle Display-Anzeigen Folgende Anzeigen können im Display erscheinen: Anzeige Bedeutung BOOST-Modus Bereitschaftsmodus (Inbetriebnahme) 1 Arbeitsstunde verbleibend (Minimum) 02 ... 11 2 ... 11 Arbeitsstunden verbleibend 12 Arbeitsstunden verbleibend (Maximum) Alarmcode (geringe Pumpenleistung/ kein Fluss) Alarmcode (niedriges Salzniveau) Alarmcode ( hohes Salzniveau) Bereitschaftsmodus keine Anzeige Kein Strom oder Salzanlage ist im...

  • Seite 26: Intex-Pools

    Salztabelle Intex-Pools Wasserkapazität Benötigtes Salz Benötigtes Salz, (kalkuliert mit für wenn zu wenig Salz 90 % für ein Inbetriebnahme festgestellt wurde Rahmenbecken 3.0g/L (3000 ppm) (Code "91") Beckentyp und und 80 % für ein -größe Easy Set- und ovales Becken)
  • Seite 27 Salztabelle Wasserkapazität Benötigtes Salz Benötigtes Salz, (kalkuliert mit für wenn zu wenig Salz 90 % für ein Inbetriebnahme festgestellt wurde Rahmenbecken 3.0g/L (3000 ppm) (Code "91") Beckentyp und und 80 % für ein -größe Easy Set- und ovales Becken) Gallonen Liter 15' ×...
  • Seite 28 Salztabelle Wasserkapazität Benötigtes Salz Benötigtes Salz, (kalkuliert mit für wenn zu wenig Salz 90 % für ein Inbetriebnahme festgestellt wurde Rahmenbecken 3.0g/L (3000 ppm) (Code "91") Beckentyp und und 80 % für ein -größe Easy Set- und ovales Becken) Gallonen Liter 16' ×...
  • Seite 29 Salztabelle Wasserkapazität Benötigtes Salz Benötigtes Salz, (kalkuliert mit für wenn zu wenig Salz 90 % für ein Inbetriebnahme festgestellt wurde Rahmenbecken 3.0g/L (3000 ppm) (Code "91") Beckentyp und und 80 % für ein -größe Easy Set- und ovales Becken) Gallonen Liter 16' ×...
  • Seite 30 Salztabelle Wasserkapazität Benötigtes Salz für Benötigtes Salz, (kalkuliert mit 90 Inbetriebnahme wenn zu % für ein Rah- 3.0g/L (3000 ppm) wenig Salz festge- menbecken und stellt wurde Beckentyp und 80 % für ein Easy (Code "91") -größe Set- und ovales Becken) Gallonen Liter 15' ×...

  • Seite 31: Sonstige Pools

    Salztabelle Sonstige Pools Benötigtes Salz, wenn zu Benötigtes Salz für Wasserkapazität wenig Salz festgestellt Inbetriebsetzung wurde (Code "91") Gallonen Liter 2000 7500 4000 15000 6000 22500 8000 30000 10000 37500 12000 45500 14000 53000 Salzkalkulation für Pools Benötigte Benötigte Benötigte Benötigte Salzmenge für Salzmenge für...

  • Seite 32: Arbeitszeittabelle

    Arbeitszeittabelle Arbeitszeittabelle Wasserkapazität Arbeitszeit (Stunden) bei Intex- (kalkuliert mit unterschiedlichen Außen-/ Filter- 90 % für ein Lufttemperaturen anlagen- Rahmen becken Betriebs- und 80 % für zeit Beckentyp und -größe ein Easy Set- (Stunde) und ovales Becken) 10–19 °C 20–28 °C 29–36 °C...
  • Seite 33 Arbeitszeittabelle Wasserkapazität Arbeitszeit (Stunden) bei Intex- (kalkuliert mit unterschiedlichen Außen-/ Filter- 90 % für ein Lufttemperaturen anlagen- Rahmen becken Betriebs- und 80 % für zeit Beckentyp und -größe ein Easy Set- (Stunde) und ovales Becken) 10–19 °C 20–28 °C 29–36 °C...
  • Seite 34 Arbeitszeittabelle Wasserkapazität Arbeitszeit (Stunden) bei Intex- (kalkuliert mit unterschiedlichen Außen-/ Filter- 90 % für ein Lufttemperaturen anlagen- Rahmen becken Betriebs- und 80 % für zeit Beckentyp und -größe ein Easy Set- (Stunde) und ovales Becken) 10–19 °C 20–28 °C 29–36 °C...

  • Seite 35: Teststreifennutzung

    Teststreifennutzung Teststreifennutzung Mit den mitgelieferten Teststreifen können Sie das freie Chlor, den pH-Wert, die Härte des Wassers sowie die Gesamtalkalität auf einmal messen. Wir empfehlen Ihnen, das Badewasser wöchentlich zu testen und die Chlorkonzentration bei 0,5–3,0 ppm zu halten. Beachten Sie: •...

  • Seite 36: Titan- Und Eco-Elektrode Reinigen

    Wartung und Pflege Nach der Wartung und Pflege: 1. Öffnen Sie die Absperrschieber oder entfernen Sie die Stecker, wenn die Arbeiten durchgeführt sind. 2. Stecken Sie den Netzstecker wieder in eine ordnungsgemäß installierte Steckdose. Durchflusssensor reinigen 1. Drehen Sie die Verschlusskappe des Durchflusssensors gegen den Uhrzeigersinn los und ziehen Sie den Durchflusssensor...
  • Seite 37 Wartung und Pflege 1. Für Filterpumpen, deren Schlauch einen Durchmesser von 32 mm hat: Um den Wasserauslass aus dem Becken zu vermeiden, schrauben Sie das Sauggitter von den Saugverbin- dungen und führen Sie die Ver- schlusskappen in die Saugverbinder ein. Für Filterpumpen, deren Schlauch einen Durchmesser von 38 mm hat: Drehen Sie beide Ventilkolben im...

  • Seite 38: Referenz

    Referenz 5. Nehmen Sie eine Schraubkappe ab und lassen Sie den Essig abfließen. Beseitigen Sie vorhandene Essigreste sorgfältig. 6. Verbinden Sie den Schlauch des Pools mit dem Eingang der elektroly- tische Speicherzelle. Spülen Sie das Gehäuse der elektrolytische Spei- cherzelle mit Poolwasser ab bzw. aus. 7.

  • Seite 39: Sonstige Hinweise

    Ersatzteile Gesamtalkaligehalt: Zeigt das Niveau des Wasser widerstandes an, den pH-Wert zu ändern. Er bestimmt die Geschwindigkeit und Leichtigkeit der pH-Änderung, deshalb immer Gesamtalkaligehalt angleichen, bevor das pH-Niveau angeglichen wird. • Wert zu niedrig – Verrostete Metallteile, Augen- und Hautreizungen. Niedriger Alkaligehalt führt zu unstabilem pH-Wert.

  • Seite 40: Fehlersuche

    Fehlersuche Schlauch 10720 Schraube 11519 großer Gewindeschraubring 11582 O-Ring 11585 ECO-Elektrode 11900 Verschlusskappe 11131 Kontrollstation 11902GS elektrolytische Speicherzelle 11898 (inkl. O-Ring) Titan-Elektrode 11899 Fehlersuche Badewasser Problem Mögliche Ursache Problembehebung Ungenügendes Die Salzanlage arbeitet zu Erhöhen Sie die Anzahl der Chlor. kurz.

  • Seite 41: Fehlermeldungen Im Display Der Kontrollstation

    Fehlersuche Problem Mögliche Ursache Problembehebung Hohe UV-Belastung. Decken Sie den Pool für 2 Tage mit einer entsprechenden Poolabde ckung ab und lassen Sie die Salzanlage laufen. Da- nach testen Sie das Wasser mit den dafür vorgesehenen Test- streifen . Wenn der Pool bzw.
  • Seite 42 Fehlersuche Problem Mögliche Ursache Problembehebung Schläuche sind falsch Prüfen Sie, ob Sie alle Schläu- herum eingebaut oder che richtig angeschlossen Ein- und Ausgang sind haben, siehe Kapitelabschnitt vertauscht. „ Salzanlage aufbauen“. Kesselstein am Durchfluss- Prüfen Sie, ob der Durchfluss- sensor sensor sauber ist, siehe Kapitel „...

  • Seite 43: Aufbewahrung

    Aufbewahrung Problem Mögliche Ursache Problembehebung Keinerlei Anzei- Stecken Sie den Netzstecker in Netzstecker nicht gen im Display eine Steckdose. eingesteckt. Kontroll leuchte Salzanlage ist defekt. Wenden SLEEP leuchtet Sie sich an unseren Service. nicht. Salzanlage befindet sich Kein Fehler. im Energiesparmodus. Aufbewahrung 1.

  • Seite 44: Technische Daten

    Technische Daten Technische Daten Modell: ECO5220G Intex: CG-26668GS Versorgungsspannung: 220–230 V~ / 50 Hz Leistung: 65 W Spritz- und Fremdkörperschutz • Kontrollstation: IPX5 • Transformator: IP65 Ausgangsstrom Eco-Zelle: 500 mA Max. Chlorausgang pro Stunde: Mindest-Durchfluss von Filterpumpe: 700–3000 Gallonen pro Stunde (2650–11355 Liter)

  • Seite 45: Entsorgung

    Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Kar- ton zum Altpapier, Folien in die Wertstoffsammlung. Salzanlage entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen). Altgeräte dürfen nicht in den Hausmüll! Sollte die Salzanlage einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z.
  • Seite 46 Da bin ich mir sicher. VERTRIEBEN DURCH: STEINBACH VERTRIEBSGMBH AISTINGERSTRASSE 2 4311 SCHWERTBERG AUSTRIA KUNDENDIENST 78705 0820 200 100 878 www.steinbach.at JAHRE MODELL: GARANTIE ECO5220G 05/2018...
