Betriebsanleitung

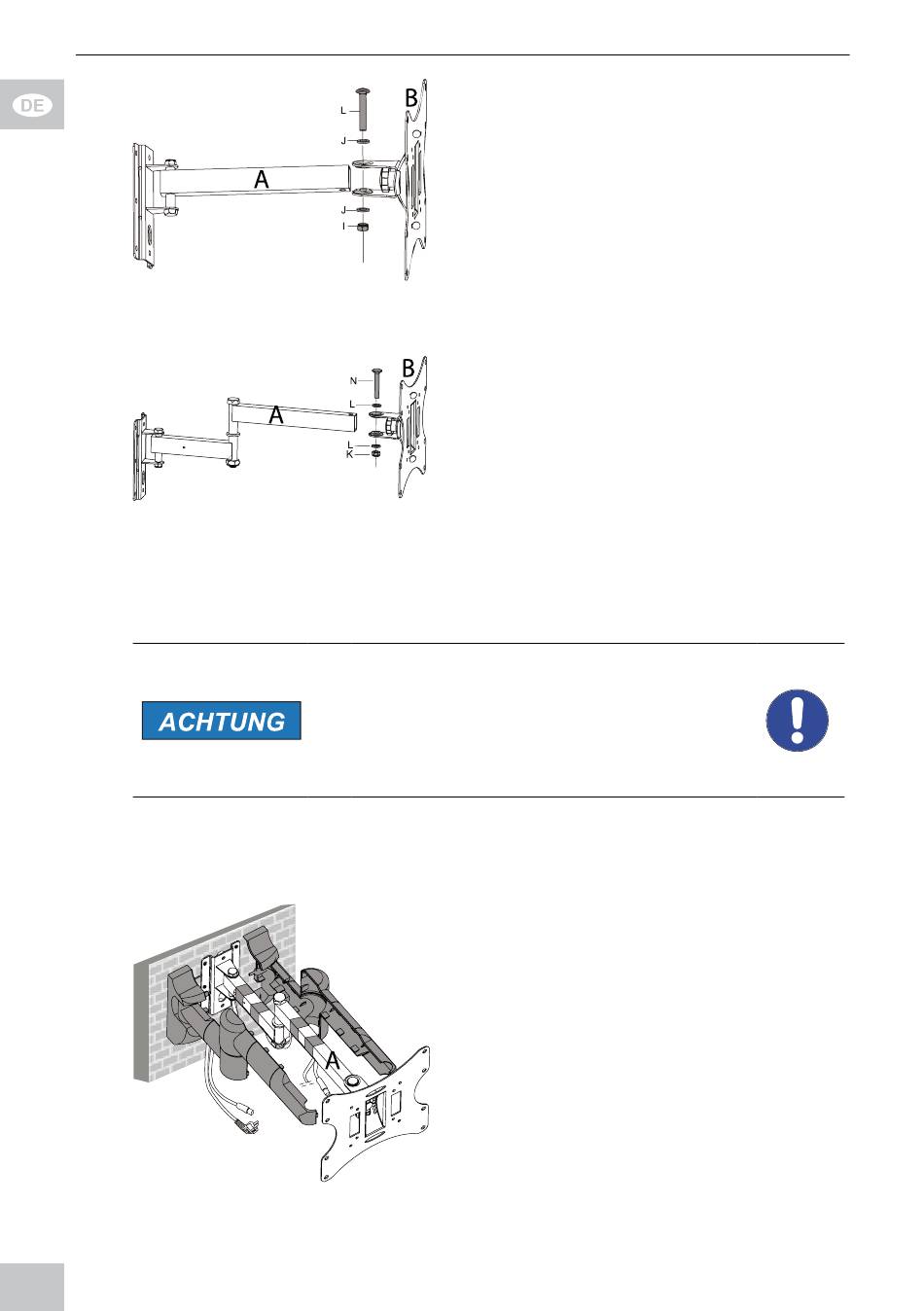

Fig. 6: Einhängen und Befestigen von Adapterplatte und Flachbildschirm
51884/51894
Fig. 7: Einhängen und Befestigen von Adapterplatte und Flachbildschirm
51885/51895
4.6 gerätekabel verlegen und abdeckungen anbringen
Tab. 9: Gerätekabel verlegen und Abdeckungen anbringen
4.6.1 gerätekabel verlegen
Fig. 8: Gerätekabel verlegen
14
1.
2.
Achten Sie auf die unterschiedliche Teilebe-
zeichnung zwischen den Modellen
51884/51894 und 51885/51895.
sachschaden durch ungeeignete umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
1.
2.
3.
Achten Sie auf ausreichend Spiel der
Gerätekabel, um die Beweglichkeit des
Systems zu gewährleisten.
Montieren Sie den mit der Adapter-
platte (B) verbundenen Flachbild-
schirm zusammen mit einer 2. Person
wie abgebildet auf den TV-Wandhal-
ter (A).
Sichern Sie die Verbindung durch das
Montagematerial wie abgebildet.
Schließen Sie ausreichend lange
Gerätekabel an.
Verlegen Sie diese entlang der
Schwenkarme.
Nutzen Sie Klebeband bei Bedarf als
Fixierhilfe.
