Betriebsanleitung

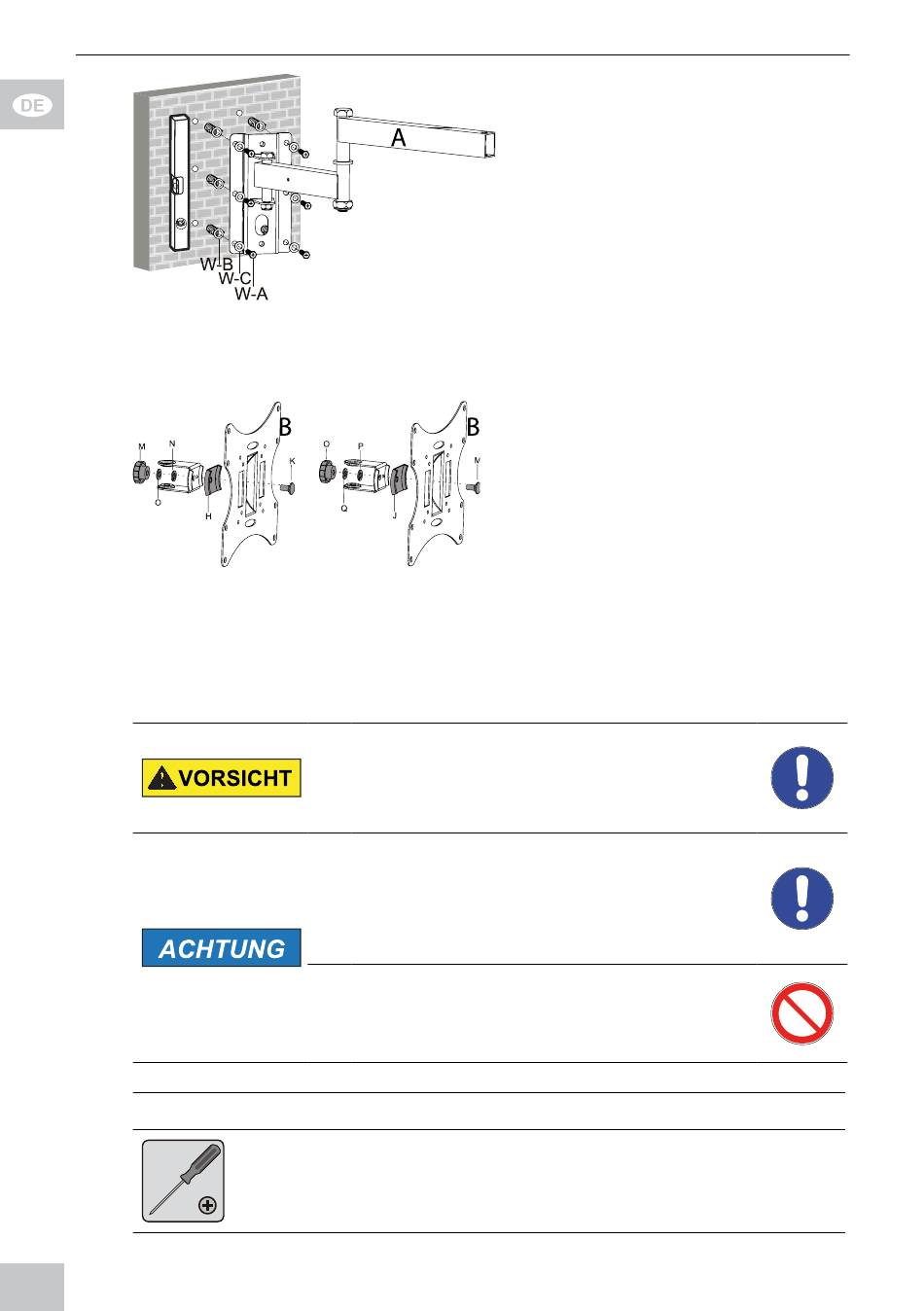

Fig. 3: Wandmontage
4.3

adapterplattenmontage

Fig. 4: Adapterplattenmontage 51884/51894 und 51885/51895
4.4

Flachbildschirmmontage

Tab. 7: Flachbildschirmmontage
Werkzeug für alle Modelle
12
Verletzungsgefahr durch stolpern und
sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
sachschaden durch ungeeignete Vorge-
hensweise
>> Beim Anziehen von Schrauben mäßige
Kraft aufwenden, um Gewinde nicht zu
beschädigen.
>> Flachbildschirm NIE flach auf den Boden
legen.
>> Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
5. Stecken Sie jeweils einen
Wanddübel (W-B) in die
Bohrlöcher.
6. Bringen Sie den TV-Wandhal-
ter (A) mit den Wandschrau-
ben (W-A) und Unterlegschei-
ben (W-C) an wie abgebildet.
1. Verbinden Sie die Einzelteile
wie abgebildet. Achten Sie
hierbei auf die unterschiedli-
che Teilebebezeichnung zwi-
schen den Modellen
51884/51894 und
51885/51895.
2. Ziehen Sie das M8 Stellrad
(M) / (O) im Uhrzeigersinn fest.
