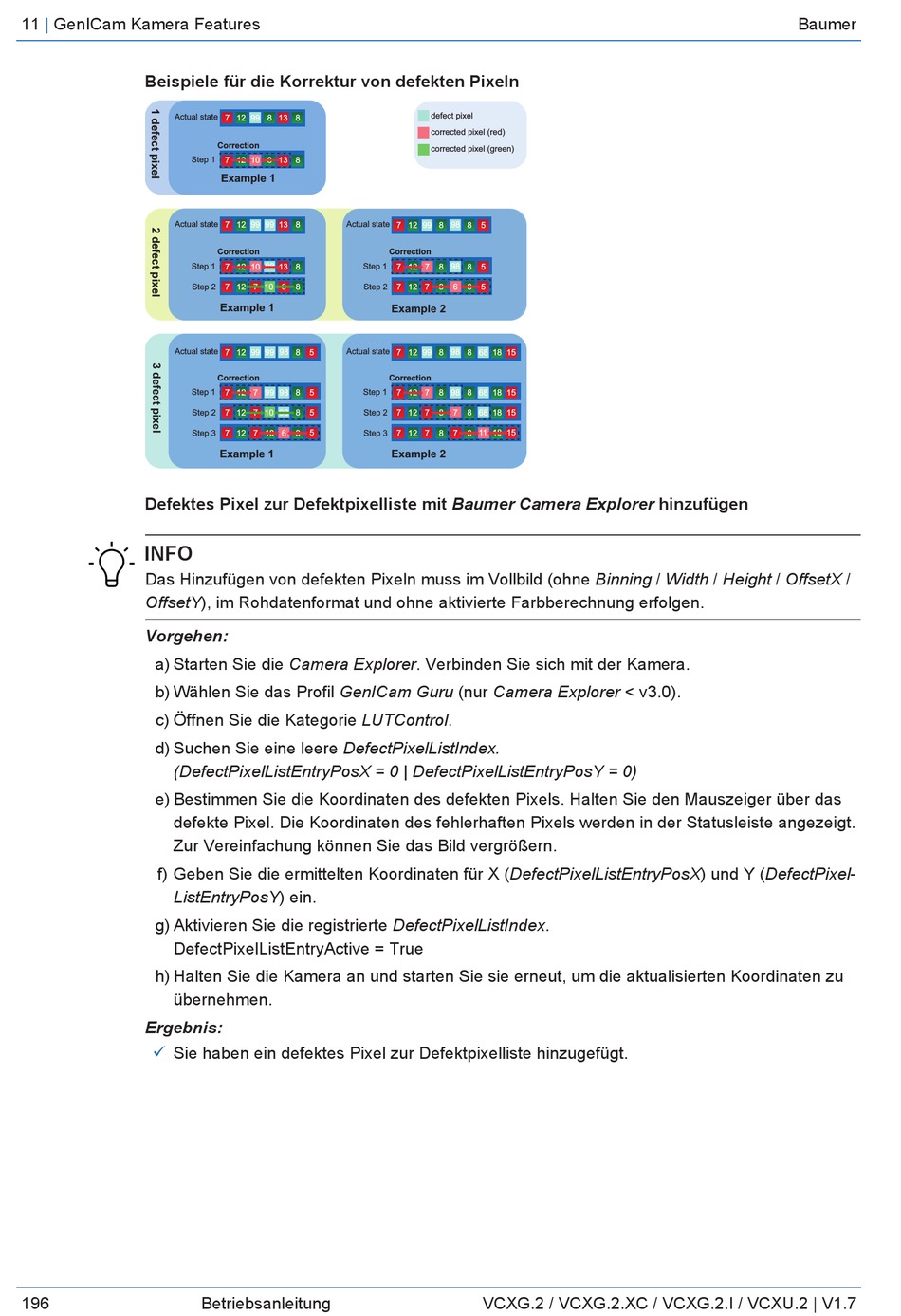

Baumer VCXG.2.I Betriebsanleitung Seite 196

11 | GenICam Kamera Features
Beispiele für die Korrektur von defekten Pixeln
Actual state
Step 1
Actual state
Step 1
Actual state
Step 1
Defektes Pixel zur Defektpixelliste mit Baumer Camera Explorer hinzufügen
INFO
Das Hinzufügen von defekten Pixeln muss im Vollbild (ohne Binning / Width / Height / OffsetX /
OffsetY), im Rohdatenformat und ohne aktivierte Farbberechnung erfolgen.
Vorgehen:
a) Starten Sie die Camera Explorer. Verbinden Sie sich mit der Kamera.
b) Wählen Sie das Profil GenICam Guru (nur Camera Explorer < v3.0).
c) Öffnen Sie die Kategorie LUTControl.
d) Suchen Sie eine leere DefectPixelListIndex.
(DefectPixelListEntryPosX = 0 | DefectPixelListEntryPosY = 0)
e) Bestimmen Sie die Koordinaten des defekten Pixels. Halten Sie den Mauszeiger über das
defekte Pixel. Die Koordinaten des fehlerhaften Pixels werden in der Statusleiste angezeigt.
Zur Vereinfachung können Sie das Bild vergrößern.
f) Geben Sie die ermittelten Koordinaten für X (DefectPixelListEntryPosX) und Y (DefectPixel-
ListEntryPosY) ein.
g) Aktivieren Sie die registrierte DefectPixelListIndex.
DefectPixelListEntryActive = True
h) Halten Sie die Kamera an und starten Sie sie erneut, um die aktualisierten Koordinaten zu
übernehmen.
Ergebnis:
ü Sie haben ein defektes Pixel zur Defektpixelliste hinzugefügt.
196
7 12 99 8 13 8
Correction
7 12 10 8 13 8
Example 1
Actual state
7 12 99 99 13 8
Correction
7 12 10 98 13 8
Step 2 7 12 7 10 6 8
Example 1
Actual state
7 12 99 99 98 8 5
Correction
7 12 7 99 98 8 5
7 12 7 10 98 8 5
Step 2
Step 3 7 12 7 10 6 8 5
Example 1
Betriebsanleitung
defect pixel
corrected pixel (red)
corrected pixel (green)
7 12 99 8 98 8 5
Correction
Step 1
7 12 7 8 98 8 5
Step 2 7 12 7 8 6 8 5
Example 2
7 12 99 8 98 8 68 18 15
Correction
Step 1 7 12 7 8 98 8 68 18 15
7 12 7 8 7 8 68 18 15
Step 2
Step 3 7 12 7 8 7 8 11 18 15
Example 2
VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2 | V1.7
