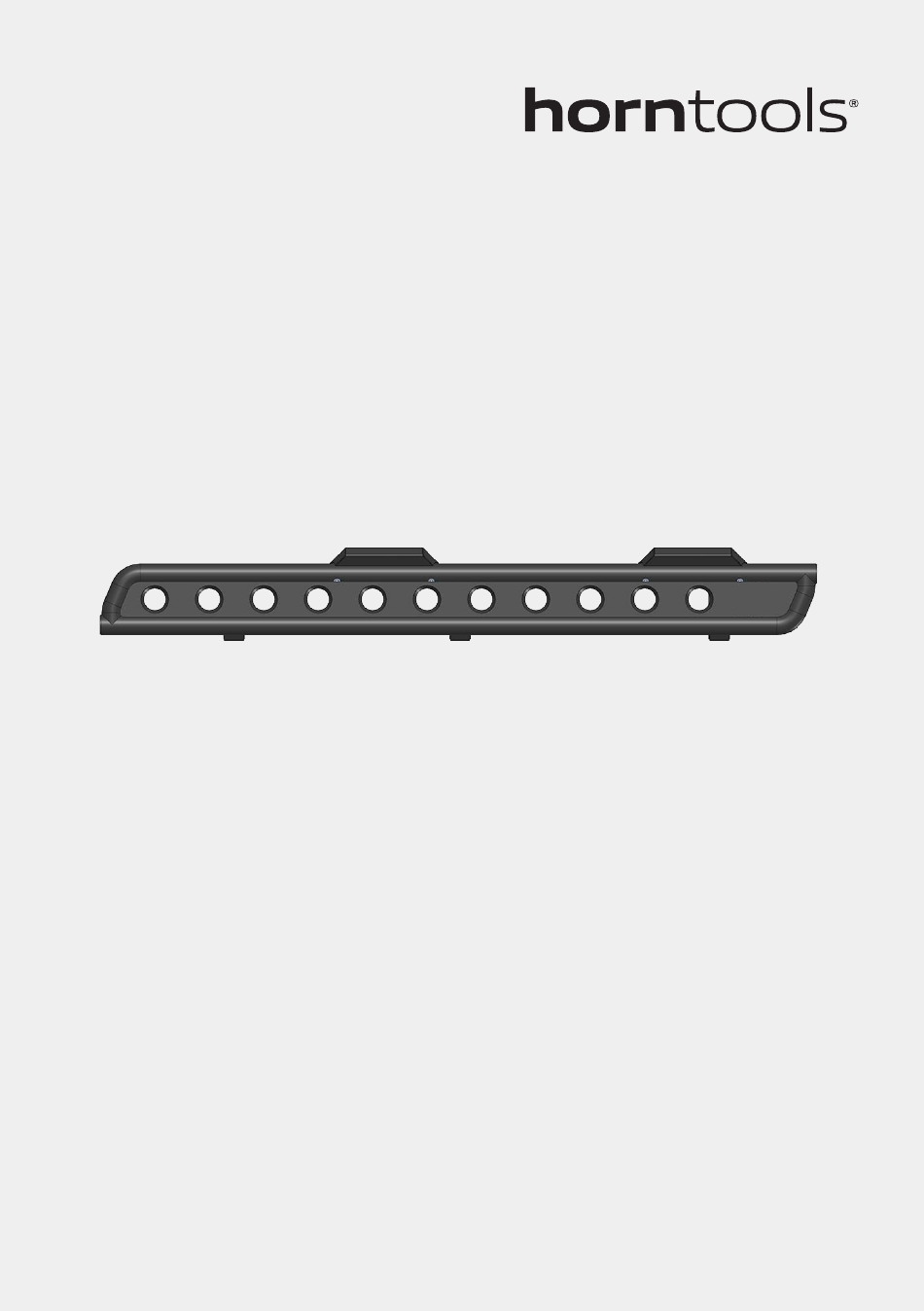

- Seite 1 Rockslider Serviceanleitung Rockslider service instructions Modell | Model: HISDMRSA01...
- Seite 2 Für eventuell vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden. Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes reserved!
- Seite 3 Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bei Nichtbeachtung kann es zu Beschädigung am Produkt oder bitte deinen horntools Händler und warte mit dem Einbau des Systems bis Verletzungen kommen! alle Teile unbeschädigt bei dir sind.
- Seite 4 Stückliste Schraubenliste Partlist Boltlist Bild / Menge / Größe / Festigkeit / Kopfform / Oberfläche / Norm / Anzahl / Name Artikel / Article Picture Quantity Size Strength Head Surface finish Standard Quantity Linsenkopf / Schraube / bolt M8x30 A4-80 ISO7380-2 lens head Scheibe / washer...
- Seite 5 Rockslider an den Stehbolzen der Karosserie befestigen. Mit M8 Muttern mit Bund befestigen. Bolt the rockslider to the chassis like shown in Abb. 02 using the bolts that point out under the cabin. Use the nuts with the flange on the bottom side.
- Seite 6 Use the M8 lens head bolts to mount the entry steps, like shown in sill. Afterwards, s rockslider to the car in addition to the torque diagram Fig. 03. If you do not want to mount the entry steps close the threaded on the last page.
- Seite 7 Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment Notizen | Notes anziehen | Torque down all bolts in accordance to below guidelines Drehmomenttabelle | Torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeitsklasse 10.9 12.9 10.9 12.9 M 4x0,70 1,29 1,71 1,02...
- Seite 8 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Seite 9 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
