MultiVent MV EC..
3.0 Montage
Die Ventilatoren werden serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. Sie können in beliebiger
Achslage eingebaut werden – waagerecht, – senkrecht, – schräg (s. Abb. 11). Die Ventilatoren sind durch öffnen der
Spannbügel (s. Abb. 12) leicht zu entnehmen. Durch die geringe Bauhöhe des Ventilators besteht wenig Raumbedarf,
z.B. in abgehängten Decken.

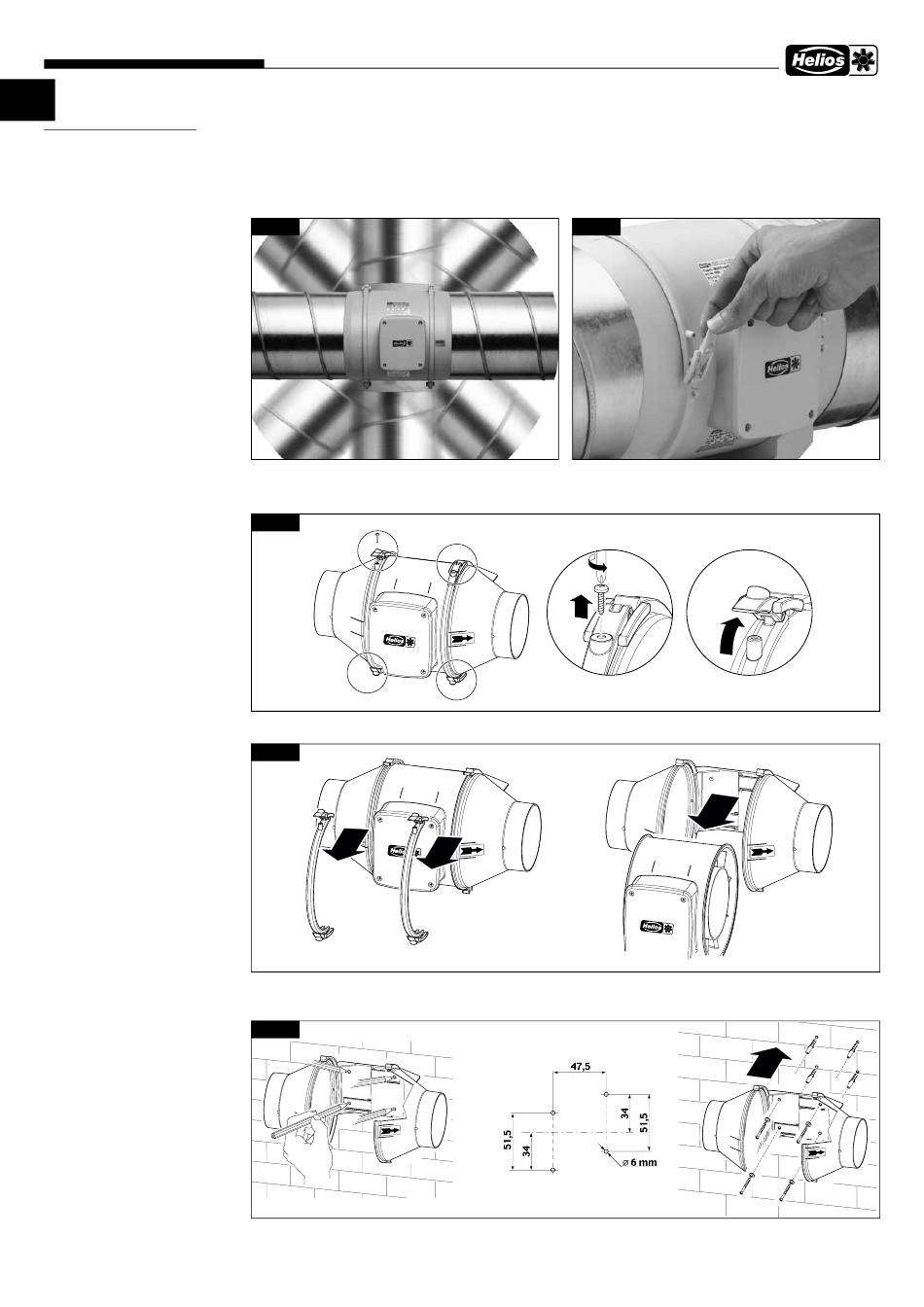

Abb.11
Die Wand- und Deckenmontage erfolgt durch die am Ventilator integrierte Montagekonsole.
Hierzu die Schrauben (4x) der beiden Spannbügel lösen und Verriegelung nach oben drücken (s. Abb. 13).
Abb.13
Spannbügel entfernen und Ventilatoreinheit aus der Montagekonsole entnehmen (s. Abb. 14).
Abb.14
Montageposition und Bohrlöcher kennzeichnen und mit Dübeln und Schrauben (im Lieferumfang) befestigen
(s. Abb. 15). Anschließend die Ventilatoreinheit wieder einsetzen und die Spannbügel montieren.
Abb.15
Abb.12
