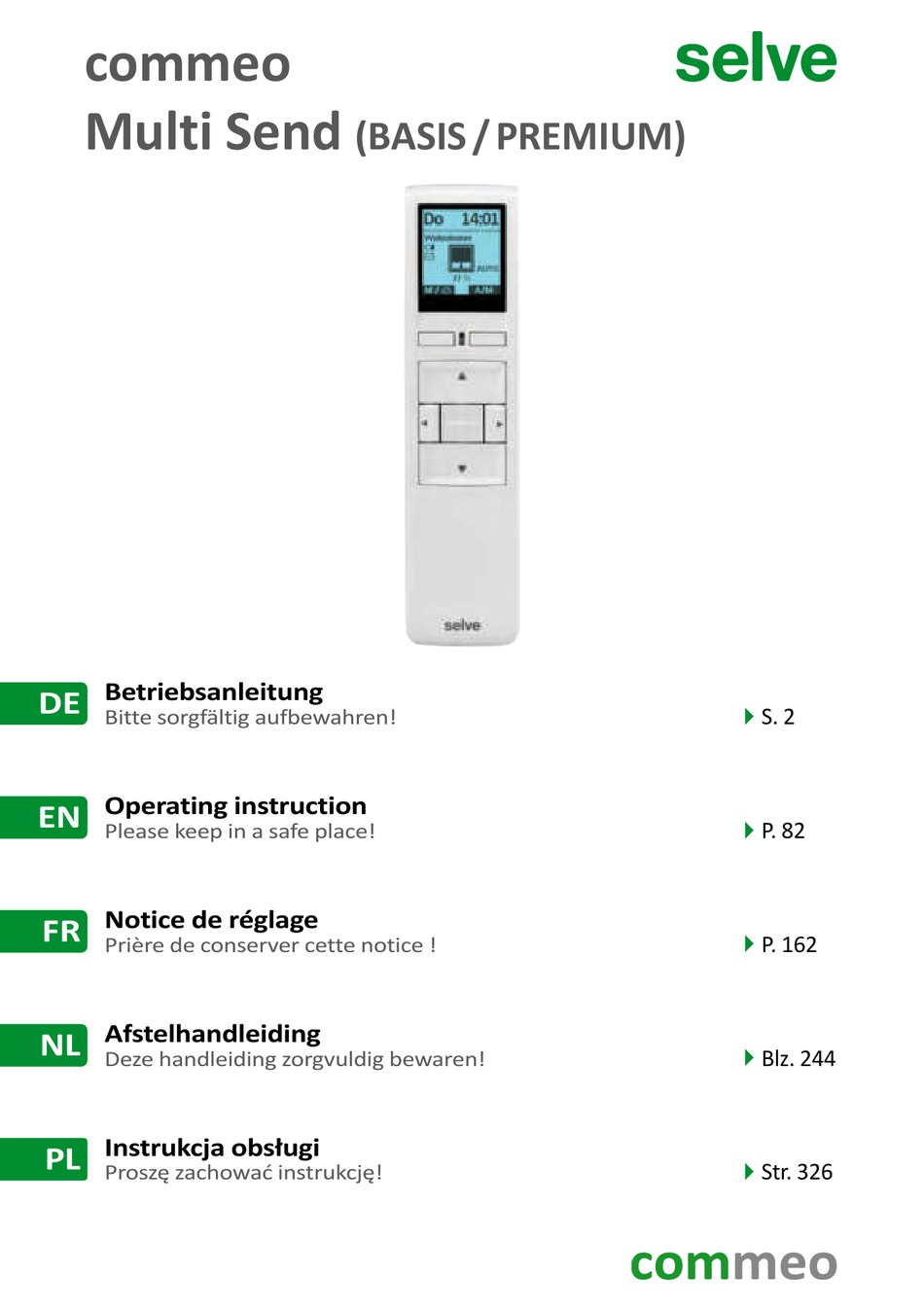

Seite 1 commeo Multi Send (BASIS / PREMIUM) Betriebsanleitung S. 2 Bitte sorgfältig aufbewahren!  Operating instruction P. 82 Please keep in a safe place!  Notice de réglage P. 162 Prière de conserver cette notice !  Afstelhandleiding Blz. 244 Deze handleiding zorgvuldig bewaren! ...
Seite 2 Upgrade: BASIS-Version auf PREMIUM-Version Mit einem kostenpflichtigen Upgrade kann der commeo Multi Send auf die PREMIUM-Version mit diversen Zusatzfunktionen erweitert werden: 1. Auf der SELVE-Webseite den individuellen, 16-stelligen Key-Code erwerben: www.selve.de/commeomultisend 2. Das commeo Multi Send KonfigTool herunterladen. 3. Den commeo Multi Send über ein USB-Datenkabel an den PC/Mac anschließen.
Seite 3 Allgemeiner Teil (BASIS und PREMIUM) _______________________________ 1. Sicherheitshinweise ________________________________________________________ 2. Allgemeines ______________________________________________________________ 2.1. Bestimmungsgemäße Verwendung ________________________________________ 2.2. SELVE-commeo-Funk ___________________________________________________ 3. commeo Multi Send KonfigTool ______________________________________________ 3.1. Download und Installation commeo Multi Send KonfigTool _____________________ 3.2. Micro-USB-Anschluss ___________________________________________________ 4. Funktionen der Versionen BASIS und PREMIUM _________________________________ 4.1.
Seite 4 Inhaltsverzeichnis BASIS-Version ___________________________________________________________ 14. Gerätebeschreibung ______________________________________________________ 14.1. Beschreibung des commeo Multi Send – BASIS-Version ______________________ 14.2. Beschreibung des Displays _____________________________________________ 14.2.1. Betriebsmodus ________________________________________________ 14.2.2. Menümodus __________________________________________________ 15. Programmierung _________________________________________________________ 15.1. Startbild „Positionsanzeige“ ____________________________________________ 15.1.1. Automatikbetrieb – manueller Betrieb _____________________________ 15.2. Übersicht über das Hauptmenü _________________________________________ 15.3.
Seite 5 Inhaltsverzeichnis 15.9. Einstellungen ________________________________________________________ 15.9.1. Datum und Uhrzeit _____________________________________________ 15.9.2. Urlaub _______________________________________________________ 15.9.3. Astroverschiebung _____________________________________________ 15.9.4. Sprache ______________________________________________________ 15.9.5. Standort _____________________________________________________ 15.9.6. Display _______________________________________________________ 15.9.7. Anzeigemodus ________________________________________________ 15.9.8. Sensorvisualisierung ____________________________________________ 15.10. Info ______________________________________________________________ PREMIUM-Version ______________________________________________________ 16. Gerätebeschreibung ______________________________________________________ 16.1. Beschreibung des commeo Multi Send – PREMIUM-Version __________________ 16.2.
Seite 6 Inhaltsverzeichnis 17.6. Meldungen _________________________________________________________ 17.6.1. Push-Nachricht aktivieren _______________________________________ 17.6.2. Push-Nachricht lesen ___________________________________________ 17.6.3. Push-Nachrichten löschen _______________________________________ 17.7. Kanäle _____________________________________________________________ 17.7.1. Kanal umbenennen ____________________________________________ 17.7.2. Umstellung Tippbetrieb/Selbsthaltung _____________________________ 17.7.3. Geräte einem Kanal zuordnen ____________________________________ 17.8. Gruppen ___________________________________________________________ 17.8.1. Zentrale ______________________________________________________ 17.8.2. Umstellung Tippbetrieb/Selbsthaltung _____________________________ 17.8.3.
Seite 7 Allgemeiner Teil (BASIS und PREMIUM) 1. Sicherheitshinweise • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte SELVE-Originalteile. • Personen aus dem Fahrbereich der Anlagen fernhalten. Warnung! • Kinder von Steuerungen fernhalten. • Landesspezifische Bestimmungen beachten. • Verbrauchte Batterien fachgerecht entsorgen.
Seite 8 PC/Mac verbunden. Download KonfigTool auf www.selve.de/commeomultisend 3.1. Download und Installation commeo Multi Send KonfigTool Die Software „commeo Multi Send KonfigTool“ kann nur über die SELVE-Webseite herunter- geladen werden: www.selve.de/commeomultisend Die Installation erfolgt in einem beliebigen Ordner und benötigt keine Administratorrechte.
Seite 9 Allgemeiner Teil (BASIS und PREMIUM) 4. Funktionen der Versionen BASIS und PREMIUM Im Auslieferzustand befindet sich commeo Multi Send in der BASIS-Version. Alle Grundfunkti- onen sind hier enthalten. Zusätzlich kann mithilfe des commeo Multi Send KonfigTools ein kostenpflichtiges Upgrade auf die PREMIUM-Version erfolgen. Die bereits einprogrammierten Geräte und Einstellungen bleiben dabei erhalten.
Seite 10 4.3. Upgrade: BASIS-Version auf PREMIUM-Version Mit einem kostenpflichtigen Upgrade kann der commeo Multi Send auf die PREMIUM-Version mit diversen Zusatzfunktionen erweitert werden: 1. Auf der SELVE-Webseite den individuellen, 16-stelligen Key-Code erwerben: www.selve.de/commeomultisend 2. Das commeo Multi Send KonfigTool herunterladen. 3. Den commeo Multi Send über ein USB-Datenkabel an den PC/Mac anschließen.
Seite 11 Allgemeiner Teil (BASIS und PREMIUM) 5. Batteriewechsel Wenn das kleine Batteriesymbol im Display auftaucht sollten Sie die Batterien wechseln. Der commeo Multi Send kann trotzdem noch eine gewisse Zeit lang verwendet werden. Ist die Batteriekapazität endgültig erschöpft, schaltet sich der commeo Multi Send aus und wird weder durch Bewegung noch durch einen Tastendruck eingeschaltet.
Seite 12 64 Empfänger eingelernt werden. 8. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der commeo Multi Send in Über- einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschrif- ten der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung ist einsehbar unter www.selve.de...
Seite 13 Allgemeiner Teil (BASIS und PREMIUM) 10. Montage 10.1. Montagehinweise • Achten Sie darauf, dass die Steuerung nicht im Bereich metallischer Flächen oder magneti- scher Felder installiert und betrieben wird. Metallische Flächen oder Glasscheiben mit Metallbeschichtung, die innerhalb der Funkstrecke liegen, können die Reichweite erheblich reduzieren.
Seite 14 Allgemeiner Teil (BASIS und PREMIUM) 11. Inbetriebnahme In dem Wizard werden die ersten Schritte durchgeführt, um den commeo Multi Send in Betrieb zu nehmen. Im Display oben wird „Wizard“ angezeigt. Der Wizard muss zum Start ein- mal komplett durchlaufen werden. Mit der Taste die gewünschte Sprache wählen.
Seite 15 Allgemeiner Teil (BASIS und PREMIUM) 12. Werkseinstellung 12.1. Default-Werte 12.1.1. Datum und Uhrzeit Das aktuelle Datum und die aktuelle Uhrzeit (MEZ) sind voreingestellt und können individuell angepasst werden. 12.1.2. Schaltuhren Die Schaltuhren der ersten beiden Uhren sind auf diese Werte voreingestellt. Erste Uhr Zweite Uhr Modus: Mo–Fr und Sa–So:...
Seite 16 Allgemeiner Teil (BASIS und PREMIUM) 13. Funktionserklärung 13.1. Status-LED Ein ausgehendes Funksignal wird durch das grüne Aufleuchten der Status-LED signalisiert. Im Falle einer Meldung schaltet die Status-LED nach einiger Zeit von Grün auf Rot um. Sollte noch kein Empfänger auf dem ausgewählten Kanal eingelernt sein, leuchtet die LED orange. 13.2.
Seite 17 Allgemeiner Teil (BASIS und PREMIUM) 13.7. Zwischenposition 1 Die Zwischenposition ist eine frei wählbare Position zwischen der oberen und unteren Endlage. Zwischenposition 1 einstellen: Bedienung Fahrt Antrieb mit der AUF-Taste in die obere Endlage fahren. STOPP-Taste und anschließend zusätzlich die AB-Taste drücken.
Seite 18 Allgemeiner Teil (BASIS und PREMIUM) 13.8. Zwischenposition 2 (Lüftung/Wendung) Die Zwischenposition ist eine frei wählbare Position zwischen der oberen und unteren Endlage. Zwischenposition 2 einstellen: Bedienung Fahrt Antrieb mit der AB-Taste in die untere Endlage fahren. STOPP-Taste und anschließend zusätzlich die AUF-Taste drücken.
Seite 19 Allgemeiner Teil (BASIS und PREMIUM) 13.9. Konfiguration mit commeo Multi Send Hinweis: Der Antrieb muss für diese Einstellungen mit einem Sender im SELECT-Modus (Sta- tus-LED blinkt langsam orange) ausgewählt sein. Werden mehrere Antriebe/Empfänger ange- zeigt, solange die SELECT-Taste drücken, bis der gewünschte Antrieb/Empfänger kurz zuckt. Auf der Rückseite des Der commeo Multi Send Den Scanvorgang mit...
Seite 20 Allgemeiner Teil (BASIS und PREMIUM) 13.9.1. Menüpunkt „Name ändern“ oder den Menü- Der Cursor blinkt hinter dem Der commeo Multi Send punkt „Name ändern“ wäh- letzten Buchstaben im bestätigt den neuen Namen. len und rechte Display-Taste Namen. Mit , , oder Mit rechter Display-Taste drücken.
Seite 21 Allgemeiner Teil (BASIS und PREMIUM) 13.9.2. Menüpunkt „Konfiguration“ Festlegen der Empfängeranwendung Wählbare Empfängeranwen- dungen: Typ 00: Jalousie innen Typ 01: Jalousie außen Typ 02: Markise/Screen innen Typ 03: Markise/Screen oder den Menü- oder die gewünschte außen punkt „Konfiguration“ wäh- Empfängeranwendung aus- len und rechte Display-Taste wählen und mit rechter Dis- Typ 04: Geschäftsmarkise...
Seite 22 Allgemeiner Teil (BASIS und PREMIUM) 13.9.3. Sensor einlernen oder den Menü- Die Aktivierung wird bestä- punkt „Sensor einlernen“ tigt. Es muss noch die PROG- wählen und rechte Display- Taste des Sensors kurz Taste drücken. gedrückt werden. Mit zurück in das SELECT-Menü. Hinweis: Der Sensor muss nun mit der üblichen Prozedur angemeldet werden (siehe Betriebsanleitung commeo Sensor WS/WSRF).
Seite 23 BASIS-Version Hinweis: Der commeo Multi Send wird immer in der BASIS-Version ausgeliefert. 14. Gerätebeschreibung 14.1. Beschreibung des commeo Multi Send – BASIS-Version Vorderseite Rückseite 1 Display 2 Display-Taste rechts 3 Display-Taste links 4 Status-LED 5 AUF-Taste 6 Kanalwahl-Taste links 7 STOPP-Taste 8 Kanalwahl-Taste rechts 9 AB-Taste 10 Micro-USB-Anschluss...
Seite 24 BASIS-Version 14.2. Beschreibung des Displays 14.2.1. Betriebsmodus 1 Wochentag und Uhrzeit 2 Kanal/Gruppe bzw. Kanal-/Gruppenname 3 Batteriezustand (nur wenn fast leer) 4 Anzeige „Tippbetrieb eingeschaltet“ 5 Anzeige „Nachricht vorhanden“ 6 Funktion linke Display-Taste: • kurzer Tastendruck: Hauptmenü • langer Tastendruck: Sensorvisualisierung 7 Funktion rechte Display-Taste: Umschalten zwischen Automatikbetrieb und manuellem Betrieb...
Seite 25 BASIS-Version 15. Programmierung 15.1. Startbild „Positionsanzeige“ Keine Geräte eingelernt Es ist mind. 1 Gerät eingelernt Im Auslieferzustand oder nach einem Werks- Mit der linken Display-Taste oder reset sind keine Geräte dem commeo Multi vom Startbild in das Hauptmenü schalten. Send zugeordnet. Die Anzeige der linken Display-Taste ist Das Hauptmenü...
Seite 26 BASIS-Version 15.2. Übersicht über das Hauptmenü 15.3. Hauptmenü und Menüübersicht (Ab) oder (Auf) wird der gewünschte Menüpunkt gewählt. Mit der rechten Display-Taste öffnet sich der gewählte Menü- punkt.
Seite 27 BASIS-Version 15.4. Schaltuhren Vom Hauptmenü mit der rechten Display-Taste in das Menü „Schaltuhren“ wechseln. Weiter mit der rechten Display-Taste in das Menü der Zentrale bzw. Gruppe wechseln, wo die Schaltzeiten eingestellt und die Gruppen aktiviert/deaktiviert werden. Vom jeweiligen Untermenü mit der linken Display-Taste ohne speichern zurück in das vorhergehende Menü.
Seite 28 BASIS-Version 15.4.3. Modus (Schalttage) Zur Anzeige der drei Modi die STOPP-Taste drücken. Den gewünschten Modus mit (Ab) oder (Auf) wählen und mit bestätigen. Mo–So: Es wird nur eine Schaltzeit eingegeben, die an allen 7 Wochentagen ausgeführt wird. Mo–Fr, Sa–So: Es werden zwei Schaltzeiten eingegeben. Eine Schalt- zeit wird an den fünf Tagen von Montag bis Freitag ausgeführt, die andere am Samstag und Sonntag.
Seite 29 BASIS-Version 15.4.6. Eingabe der Schaltzeiten: Allgemein • Wochentage werden mit den (Ab) oder (Auf) Tasten gewählt. • Schalt- oder Sperrzeiten werden mit den Kanalwahl-Tasten (= Schaltzeit später) oder (= Schaltzeit früher) eingestellt. Mit einem kurzen Tastendruck der Kanalwahl-Tasten wird die Schaltzeit minutenweise eingestellt. Mit längerem Tastendruck der Kanalwahl-Tasten erfolgt ein schneller, automatischer Durchlauf.
Seite 30 BASIS-Version 15.4.9. Eingabe der Schalt-/Sperrzeiten: Modus einzeln Displayansichten Schaltzeiten Sperrzeiten Individuell Astro Morgens Astro Abends 15.4.10. Eingabe der Schalt-/Sperrzeiten: Modus Mo–Fr und Sa–So Displayansichten Schaltzeiten Sperrzeiten Individuell Astro Morgens Astro Abends 15.4.11. Eingabe der Schalt-/Sperrzeiten: Modus Mo–So Displayansichten Schaltzeiten Sperrzeiten Individuell Astro Morgens Astro Abends...
Seite 31 BASIS-Version 15.5. Meldungen Im Hauptmenü mit den Fahrtasten (Auf) und (Ab) das Menü „Meldungen“ wählen und mit der rechten Display-Taste in das Menü „Meldungen“ wechseln. Mit ohne speichern zurück in das Hauptmenü wechseln. 15.5.1. Meldungen (Push-Nachricht) lesen Mit den Fahrtasten (Auf) und (Ab) durch die Push-Nachrichten scrollen.
Seite 32 BASIS-Version 15.6. Kanäle Im Hauptmenü mit den Fahrtasten (Auf) und (Ab) das Menü „Kanäle“ wählen und mit der rechten Display-Taste in das Menü „Kanäle“ wechseln. Mit ohne speichern zurück in das Hauptmenü wechseln. Der Kanal beschreibt den Zusammenschluss von einem oder mehreren Geräten. Zweckmäßi- gerweise sollte einem Kanal immer nur ein Antrieb oder Empfänger zugeordnet sein.
Seite 33 BASIS-Version 15.6.2. Umstellung Tippbetrieb/Selbsthaltung Mit den Fahrtasten (Auf) und (Ab) den Menüpunkt „Tippbetrieb“ wählen. Mit den Kanalwahl-Tasten und mit die Funktion aktivie- ren/deaktivieren. : „Tippbetrieb“ ist aktiviert. : „Tippbetrieb“ ist deaktiviert. Mit der rechten Display-Taste speichern und ins Menü zurück- springen.
Seite 34 BASIS-Version 15.7. Gruppen Im Hauptmenü mit den Fahrtasten (Auf) und (Ab) das Menü „Gruppen“ und mit der rechten Display-Taste in das Menü „Gruppen“ wechseln. Mit ohne speichern zurück in das Hauptmenü wechseln. Eine Gruppe beschreibt den Zusammenschluss von einem oder mehreren Kanälen. Die Zuordnung der Kanäle zu den Gruppen wird hier konfiguriert.
Seite 35 BASIS-Version 15.7.2. Umstellung Tippbetrieb/Selbsthaltung Hinweis: Hier wird beschrieben, wie der Tippbetrieb für eine Gruppe, also mehrere Antriebe und Empfänger eingestellt wird. Im Menü „Kanäle“ kann der Tippbetrieb für einzelne Kanäle separat aktiviert/deaktiviert werden. Mit den Fahrtasten (Auf) und (Ab) den Menüpunkt „Tippbetrieb“ wählen.
Seite 36 BASIS-Version 15.7.3. Kanäle einer Gruppe zuordnen : Kanal in Gruppe ist aktiviert. : Kanal in Gruppe ist deaktiviert. Kanäle, die hier dieser Gruppe zugeordnet werden können Jeder Gruppe können mehrere Kanäle zugeordnet werden. Im Display wird angezeigt, ob die Kanäle, die dieser Gruppe zugeordnet sind, aktiviert oder deaktiviert sind. Deaktivierte Kanä- le reagieren nicht auf den Schaltbefehl.
Seite 37 BASIS-Version 15.8. Geräte Mit den Fahrtasten (Auf) und (Ab) das Menü „Geräte“ wählen und mit der rechten Display-Taste in das Menü „Geräte“ wech- seln. Mit ohne speichern zurück in das Hauptmenü wechseln. Es werden die eingelernten Geräte angezeigt. Mit den Fahrtasten (Auf) und (Ab) das gewünschte Gerät wählen und mit der rechten Display-Taste...
Seite 38 BASIS-Version 15.8.2. Sensorparameter editieren Um Sensorwerte zu editieren, muss mindestens ein aktiver Sensor (z. B. commeo Sensor WSRF) mit dem commeo Multi Send verbunden sein. Ist kein Sensor verbunden, erscheint die Anzeige „Sensorparameter“ nicht im Display. Mit den Fahrtasten (Auf) und (Ab) das Mit den Fahrtasten (Auf) und...
Seite 39 BASIS-Version Sonnenlichtautomatik In Abhängigkeit von der Intensität des Sonnenlichtes wird für das gewählte Gerät eine Aktion ausgeführt (z. B. wird die Markise für die Verschattung ausgefahren). Mit den Kanalwahl-Tasten oder das Sonnen-Symbol auswählen. Mit den Fahrtasten (Auf) und (Ab) die Funktion „Aktivität“ wählen. Die Funktion der Sonnenlichtautomatik lässt sich aktivieren/deaktivieren.
Seite 40 BASIS-Version Dämmerungsautomatik In Abhängigkeit von der Intensität des Umgebungslichtes wird für das gewählte Gerät eine Aktion ausgeführt (z. B. wird die Markise abends eingefahren oder der Raffstore abends heruntergefahren). Mit den Kanalwahl-Tasten oder das Dämmerung-Symbol auswäh- len. Mit den Fahrtasten (Auf) und (Ab) die Funktion „Aktivität“...
Seite 41 BASIS-Version 15.8.3. Sensorparameter kopieren und einfügen Mit dieser Funktion können die eingestellten Werte eines Geräts für Wind, Sonne, Dämme- rung und Frost in eine Zwischenablage im commeo Multi Send abgelegt werden. Wird ein weiteres Gerät gewählt, kann der Inhalt der Zwischenablage beliebig oft auf weitere Geräte übertragen werden.
Seite 42 BASIS-Version 15.8.5. Einlernmodus Die Funktion entspricht im Wesentlichen dem Suchlauf, der mit 3 Sekunden SELECT-Taste drü- cken auch erreicht wird. Neu gefundene Geräte werden direkt eingelernt und stehen dann in der Geräteliste zur Verfügung. Im Menü „Geräte“ das gewünschte Gerät mit Mit den Fahrtasten (Auf) und (Ab) die...
Seite 43 BASIS-Version 15.8.7. Geräteparameter editieren Windempfindlichkeit einstellen oder ändern Zum Einstellen der Windempfindlichkeit bei Antrieben mit integrierter Winderkennung (z. B. SE Breeze-com) wird dieser entsprechende Antrieb im Menü „Geräte“ ausgewählt. Die Ein- stellung erfolgt über die Geräteparameter. Mit den Fahrtasten (Auf) Mit den Fahrtasten (Auf) Mit den Fahrtasten...
Seite 44 BASIS-Version Integrierte Winderkennung ausschalten Achtung: Kein Schutz vor zu starkem Wind mehr vorhanden. Das erfolgreiche Abschalten der Winderken- Mit den Kanalwahl-Tasten oder nung wird bestätigt. Anzeige „AUS“ einstellen. Mit rechter Display-Taste und 4x linker Mit rechter Display-Taste den Menü- Display-Taste in den Betriebszustand punkt bestätigen.
Seite 45 BASIS-Version Jahr Die Anzeige des eingestellten Jahres erfolgt vierstellig „JJJJ“. Es lassen sich die Jahre 2019 bis 2099 einstellen. Mit kurzem Tastendruck der Kanalwahl-Tasten (plus 1 Jahr je Tastendruck) oder (minus 1 Jahr je Tastendruck) wird das Jahr exakt eingestellt. Mit längerem Tastendruck auf eine der Kanalwahl-Tasten beginnt ein schneller Durchlauf.
Seite 46 BASIS-Version 15.9.2. Urlaub Die Funktion „Urlaub“ kann hier ein- und ausgeschaltet werden. Die automatische Umstellung auf die richtige der Sommer- und Win- terzeit kann aktiviert oder deaktiviert werden. : Funktion „Urlaub“ ist aktiviert. : Funktion „Urlaub“ ist deaktiviert. Ist die Funktion „Urlaub“ aktiviert, wird jeder Tag als Urlaubstag betrachtet und die Schaltzeiten ändern sich pro Gruppe mit einer Zufallszeit von ±15 Minuten.
Seite 47 BASIS-Version 15.9.4. Sprache Mit den Fahrtasten (Auf) und (Ab) die gewünschte Landessprache einstellen. Weiter mit: • Die Änderung mit der rechten Display-Taste speichern und in das Menü „Einstellun- gen“ wechseln oder • mit ohne speichern zurück in das Menü „Einstellungen“ wechseln. 15.9.5.
Seite 48 BASIS-Version 15.9.6. Display Mit den Fahrtasten (Auf) und (Ab) die gewünschte Funktion wäh- len. Mit den Kanalwahl-Tasten oder die Funktion editieren. Nach dem Editieren die Änderung mit der rechten Display-Taste speichern und in das Menü „Einstellungen“ wechseln oder mit ohne speichern zurück in das Menü „Einstellungen“ wechseln. Beleuchtung Die Einschaltdauer der Hintergrundbeleuchtung des Displays nach einem Tastendruck kann zwischen 10 bis 60 Sekunden in Schritten von 5 Sekunden eingestellt werden.
Seite 49 BASIS-Version 15.9.7. Anzeigemodus Zur leichteren und übersichtlicheren Bedienung im Betriebsmodus las- sen sich unbenutzte Kanäle und Gruppen ausblenden. Hinweis: In den Menüs Kanäle und Gruppen werden alle Kanäle und Gruppen weiterhin angezeigt. Die Funktion „unbenutzte Kanäle ausblenden“ kann aktiviert/deakti- viert werden. : Funktion „…...
Seite 50 PREMIUM-Version Hinweis: Der commeo Multi Send wird immer in der BASIS-Version ausgeliefert. Um die PREMIUM-Version zu erlangen, muss ein Upgrade erfolgen (siehe Kapitel 4.3.). 16. Gerätebeschreibung 16.1. Beschreibung des commeo Multi Send – PREMIUM-Version Vorderseite Rückseite 1 Display 2 Display-Taste rechts 3 Display-Taste links 4 Status-LED 5 AUF-Taste...
Seite 51 PREMIUM-Version 16.2. Beschreibung des Displays 16.2.1. Betriebsmodus Wochentag und Uhrzeit Kanal/Gruppe bzw. Kanal-/Gruppenname Batteriezustand (nur wenn fast leer) Anzeige „Tippbetrieb eingeschaltet“ Anzeige „Nachricht vorhanden“ Positionsanzeige der Geräte in % Funktion linke Display-Taste: • kurzer Tastendruck: Hauptmenü • langer Tastendruck: Sensorvisualisierung Visuelle Positionsanzeige Anzeige „Automatik/Manuell“...
Seite 52 PREMIUM-Version 17. Programmierung 17.1. Startbild „Positionsanzeige“ Keine Geräte eingelernt Es ist mind. 1 Gerät eingelernt Im Auslieferzustand oder nach einem Werks- Mit der linken Display-Taste oder reset sind keine Geräte dem commeo Multi vom Startbild in das Hauptmenü schalten. Send zugeordnet. Die Anzeige der linken Display-Taste ist Das Hauptmenü...
Seite 53 PREMIUM-Version 17.2. Übersicht über das Hauptmenü...
Seite 54 PREMIUM-Version 17.3. Hauptmenü und Menüübersicht (Ab) oder (Auf) wird der gewünschte Menüpunkt gewählt. Mit der rechten Display-Taste öffnet sich der gewählte Menü- punkt. Für die nachfolgende Beschreibung der einzelnen Menüpunkte jetzt (Ab) oder (Auf) das Menü „Expertenmodus“ wählen und öff- nen.
Seite 55 PREMIUM-Version 17.4.1. Menü „Schaltuhren“ • Es lassen sich für 16 Gruppen jeweils 4 Schaltzeiten programmieren. • Mit den Fahrtasten (Auf) und (Ab) die Zentrale oder eine gewünschte Gruppe anwählen. • Mit der Kanalwahl-Taste die Funktion der Zentrale/Gruppe aktivieren oder mit die Funktion deaktivieren 17.4.2.
Seite 56 PREMIUM-Version 17.4.5. Ziel Auf/Ein: Ziel ist die obere (eingefahrene) Endlage. Ab/Aus: Ziel ist die untere (ausgefahrene) Endlage. Pos 1 Ziel ist die erste Zwischenposition. Pos 2 Ziel ist die zweite Zwischenposition. Tagmodus: Die Positionierung erfolgt abhängig vom Tageszustand des Empfängerprofils (siehe Anleitung des Antriebs/ Empfängers).
Seite 57 PREMIUM-Version 17.4.9. Eingabe der Schaltzeiten: Offset Ist die Uhr im Modus „Astro Morgens“ oder „Astro Abends“, besteht eine zusätzliche Einstel- lung Offset. Mit dem Offset werden die tagesaktuell berechneten Astrozeiten um die einge- stellte Offset-Zeit (± 120 Min.) verschoben. So kann jede Schaltzeit weiter personalisiert wer- den.
Seite 58 PREMIUM-Version 17.4.12. Eingabe der Schalt-/Sperrzeiten: Modus Mo–So Displayansichten Schaltzeiten Sperrzeiten, Offset Individuell Astro Morgens Astro Abends 17.5. Kalender Im Hauptmenü mit den Fahrtasten (Ab) oder (Auf) das Menü „Kalender“ wählen und mit der rechten Display-Taste in das Menü „Kalender“ wechseln. Mit ohne speichern zurück in das Hauptmenü...
Seite 59 PREMIUM-Version 17.5.3. Kalender allgemein • Mit den Kanalwahl-Tasten oder den Kalendermonat wählen. Der Kalender ist für 2 Jahre freigeschaltet. • Mit den Fahrtasten (Ab) oder (Auf) das Kalenderdatum wählen. • Mit den Kanalwahl-Tasten oder den Kalendereintrag Urlaub, Feiertag oder ∞Feiertag wählen.
Seite 60 PREMIUM-Version 17.6. Meldungen Im Hauptmenü mit den Fahrtasten (Auf) und (Ab) das Menü „Meldungen“ wählen und mit der rechten Display-Taste in das Menü „Meldungen“ wechseln. Mit ohne speichern zurück in das Hauptmenü wechseln. 17.6.1. Push-Nachricht aktivieren Mit Push-Nachricht ist das Briefsymbol im Startbild gemeint. Der Anwender kann diese Nachricht ein-/ausschalten.
Seite 61 PREMIUM-Version 17.7. Kanäle Im Hauptmenü mit den Fahrtasten (Auf) und (Ab) das Menü „Kanäle“ wählen und mit der rechten Display-Taste in das Menü „Kanäle“ wechseln. Mit ohne speichern zurück in das Hauptmenü wechseln. Der Kanal beschreibt den Zusammenschluss von einem oder mehreren Geräten. Zweckmäßi- gerweise sollte einem Kanal immer nur ein Antrieb oder Empfänger zugeordnet sein.
Seite 62 PREMIUM-Version 17.7.3. Geräte einem Kanal zuordnen Gerät im Kanal aktiviert: Gerät im Kanal deaktiviert: Geräte, die hier diesem Kanal zugeordnet werden können Jedem Kanal können mehrere Geräte zugeordnet werden. Im Display wird angezeigt, ob die Geräte, die diesem Kanal zugeordnet sind, aktiviert oder deaktiviert sind. Deaktivierte Geräte reagieren nicht auf den Schaltbefehl.
Seite 63 PREMIUM-Version 17.8. Gruppen Im Hauptmenü mit den Fahrtasten (Auf) und (Ab) das Menü „Gruppen“ und mit der rechten Display-Taste in das Menü „Gruppen“ wechseln. Mit ohne speichern zurück in das Hauptmenü wechseln. Eine Gruppe beschreibt den Zusammenschluss von einem oder mehreren Kanälen. Die Zuordnung der Kanäle zu den Gruppen wird hier konfiguriert.
Seite 64 PREMIUM-Version 17.8.2. Umstellung Tippbetrieb/Selbsthaltung Hinweis: Hier wird beschrieben, wie der Tippbetrieb für eine Gruppe, also mehrere Antriebe und Empfänger eingestellt wird. Im Menü „Kanäle“ kann der Tippbetrieb für einzelne Kanäle separat aktiviert/deaktiviert werden. Mit den Fahrtasten (Auf) und (Ab) den Menüpunkt „Tippbetrieb“ wählen.
Seite 65 PREMIUM-Version 17.8.3. Kanäle einer Gruppe zuordnen : Kanal in Gruppe ist aktiviert. : Kanal in Gruppe ist deaktiviert. Kanäle, die hier dieser Gruppe zugeordnet werden können Jeder Gruppe können mehrere Kanäle zugeordnet werden. Im Display wird angezeigt, ob die Kanäle, die dieser Gruppe zugeordnet sind, aktiviert oder deaktiviert sind. Deaktivierte Kanä- le reagieren nicht auf den Schaltbefehl.
Seite 66 PREMIUM-Version 17.9. Geräte Mit den Fahrtasten (Auf) und (Ab) das Menü „Geräte“ wählen und mit der rechten Display-Taste in das Menü „Geräte“ wech- seln. Mit ohne speichern zurück in das Hauptmenü wechseln. Es werden die eingelernten Geräte angezeigt. Mit den Fahrtasten (Auf) und (Ab) das gewünschte Gerät wählen und mit der rechten Display-Taste...
Seite 67 PREMIUM-Version 17.9.2. Sensorparameter editieren Um Sensorwerte zu editieren, muss mindestens ein aktiver Sensor (z. B. commeo Sensor WSRF) mit dem commeo Multi Send verbunden sein. Ist kein Sensor verbunden, erscheint die Anzeige „Sensorparameter“ nicht im Display. Mit den Fahrtasten (Auf) und (Ab) das Mit den Fahrtasten (Auf) und...
Seite 68 PREMIUM-Version Sonnenlichtautomatik In Abhängigkeit von der Intensität des Sonnenlichtes wird für das gewählte Gerät eine Aktion ausgeführt (z. B. wird die Markise für die Verschattung ausgefahren). Mit den Kanalwahl-Tasten oder das Sonnen-Symbol auswählen. Mit den Fahrtasten (Auf) und (Ab) die Funktion „Aktivität“ wählen. Die Funktion der Sonnenlichtautomatik lässt sich aktivieren/deaktivieren.
Seite 69 PREMIUM-Version Dämmerungsautomatik In Abhängigkeit von der Intensität des Umgebungslichtes wird für das gewählte Gerät eine Aktion ausgeführt (z. B. wird die Markise abends eingefahren oder der Raffstore abends heruntergefahren). Mit den Kanalwahl-Tasten oder das Dämmerung-Symbol auswäh- len. Mit den Fahrtasten (Auf) und (Ab) die Funktion „Aktivität“...
Seite 70 PREMIUM-Version 17.9.3. Sensorparameter kopieren und einfügen Mit dieser Funktion können die eingestellten Werte eines Geräts für Wind, Sonne, Dämme- rung und Frost in eine Zwischenablage im commeo Multi Send abgelegt werden. Wird ein weiteres Gerät gewählt, kann der Inhalt der Zwischenablage beliebig oft auf weitere Geräte übertragen werden.
Seite 71 PREMIUM-Version 17.9.5. Einlernmodus Die Funktion entspricht im Wesentlichen dem Suchlauf, der mit 3 Sekunden SELECT-Taste drü- cken auch erreicht wird. Neu gefundene Geräte werden direkt eingelernt und stehen dann in der Geräteliste zur Verfügung. Im Menü „Geräte“ das gewünschte Gerät mit Mit den Fahrtasten (Auf) und (Ab) die...
Seite 72 PREMIUM-Version 17.9.7. Geräteparameter editieren Windempfindlichkeit einstellen oder ändern Zum Einstellen der Windempfindlichkeit bei Antrieben mit integrierter Winderkennung (z. B. SE Breeze-com) wird dieser entsprechende Antrieb im Menü „Geräte“ ausgewählt. Die Ein- stellung erfolgt über die Geräteparameter. Mit den Fahrtasten (Auf) Mit den Fahrtasten (Auf) Mit den Fahrtasten...
Seite 73 PREMIUM-Version Integrierte Winderkennung ausschalten Achtung: Kein Schutz vor zu starkem Wind mehr vorhanden. Das erfolgreiche Abschalten der Winderken- Mit den Kanalwahl-Tasten oder nung wird bestätigt. Anzeige „AUS“ einstellen. Mit rechter Display-Taste und 4x linker Mit rechter Display-Taste den Menü- Display-Taste in den Betriebszustand punkt bestätigen.
Seite 74 PREMIUM-Version Jahr Die Anzeige des eingestellten Jahres erfolgt vierstellig „JJJJ“. Es lassen sich die Jahre 2019 bis 2099 einstellen. Mit kurzem Tastendruck der Kanalwahl-Tasten (plus 1 Jahr je Tastendruck) oder (minus 1 Jahr je Tastendruck) wird das Jahr exakt eingestellt. Mit längerem Tastendruck auf eine der Kanalwahl-Tasten beginnt ein schneller Durchlauf.
Seite 75 PREMIUM-Version 17.10.2. Urlaub Die Funktion „Urlaub“ kann hier ein- und ausgeschaltet werden. Die automatische Umstellung auf die richtige der Sommer- und Win- terzeit kann aktiviert oder deaktiviert werden. : Funktion „Urlaub“ ist aktiviert. : Funktion „Urlaub“ ist deaktiviert. Ist die Funktion „Urlaub“ aktiviert, wird jeder Tag als Urlaubstag betrachtet und die Schaltzeiten ändern sich pro Gruppe mit einer Zufallszeit von ±15 Minuten.
Seite 76 PREMIUM-Version 17.10.4. Sprache Mit den Fahrtasten (Auf) und (Ab) die gewünschte Landessprache einstellen. Weiter mit: • Die Änderung mit der rechten Display-Taste speichern und in das Menü „Einstellun- gen“ wechseln oder • mit ohne speichern zurück in das Menü „Einstellungen“ wechseln. 17.10.5.
Seite 77 PREMIUM-Version 17.10.6. Display Mit den Fahrtasten (Auf) und (Ab) die gewünschte Funktion wäh- len. Mit den Kanalwahl-Tasten oder die Funktion editieren. Nach dem Editieren die Änderung mit der rechten Display-Taste speichern und in das Menü „Einstellungen“ wechseln oder mit ohne speichern zurück in das Menü „Einstellungen“ wechseln. Beleuchtung Die Einschaltdauer der Hintergrundbeleuchtung des Displays nach einem Tastendruck kann zwischen 10 bis 60 Sekunden in Schritten von 5 Sekunden eingestellt werden.
Seite 78 PREMIUM-Version 17.10.7. Anzeigemodus Zur leichteren und übersichtlicheren Bedienung im Betriebsmodus las- sen sich unbenutzte Kanäle und Gruppen ausblenden. Hinweis: In den Menüs Kanäle und Gruppen werden alle Kanäle und Gruppen weiterhin angezeigt. Die Funktion „unbenutzte Kanäle ausblenden“ kann aktiviert/deakti- viert werden. : Funktion „…...
Seite 79 PREMIUM-Version 17.11. Expertenmodus Der Expertenmodus lässt sich aktivieren/deaktivieren. : „Expertenmodus“ ist aktiviert. : „Expertenmodus“ ist deaktiviert. Ist der Expertenmodus aktiviert, wird die Anzeige im Display automa- tisch erweitert. Es lassen sich weitere Funktionen editieren. Mit den Fahrtasten (Auf) und (Ab) die gewünschte Funktion wäh- len.
Seite 80 PREMIUM-Version 17.11.2. Auto/Man Taste Hier wird die Zuordnung der Kanäle festgelegt, die bei der Umschaltung vom manuellen Betrieb in den Automatikbetrieb (Startbild, rechte Display-Taste!) berücksichtigt werden. Im Menü „Geräte“ die Funktion „Auto/Man Taste“ mit den Fahrtasten (Auf) und (Ab) wählen und mit der rechten Display-Taste das Untermenü...
Seite 81 PREMIUM-Version Beispiel: Kanal 2 soll nach Kanal 3 angezeigt werden. Die Reihenfolge wäre dann Kanal 1, Kanal 3 und dann erst Kanal 2: Mit den Fahrtasten (Auf) und (Ab) Kanal Mit den Kanalwahl-Tasten oder 2 wählen uns STOPP-Taste drücken. Funktion „Bedienreihenfolge“ aktivieren/ deaktivieren.
Seite 82 Upgrade: BASIS version to PREMIUM version You can upgrade the commeo Multi Send to the PREMIUM version to enable useful extra functions: 1. Purchase the individual, 16-character key code on the SELVE website: www.selve.de/commeomultisend 2. Download the commeo Multi Send KonfigTool.
Seite 83 General section (BASIS and PREMIUM) _______________________________ 1. Safety information ________________________________________________________ 2. General _________________________________________________________________ 2.1. Intended use _________________________________________________________ 2.2. SELVE-commeo-radio __________________________________________________ 3. commeo Multi Send KonfigTool _____________________________________________ 3.1. Downloading and installing the commeo Multi Send KonfigTool ________________ 3.2. Micro USB connection _________________________________________________ 4.
Seite 84 Table of contents BASIS version __________________________________________________________ 14. Device description _______________________________________________________ 14.1. Description of the commeo Multi Send – BASIS version _____________________ 14.2. Display description __________________________________________________ 14.2.1. Operation mode ______________________________________________ 14.2.2. Menu mode _________________________________________________ 15. Programming ___________________________________________________________ 15.1. “Position display” start screen _________________________________________ 15.1.1.
Seite 85 Table of contents 15.9. Adjustment ________________________________________________________ 15.9.1. Time and date ________________________________________________ 15.9.2. Holiday _____________________________________________________ 15.9.3. Astro drift ___________________________________________________ 15.9.4. Language ____________________________________________________ 15.9.5. Location _____________________________________________________ 15.9.6. Display ______________________________________________________ 15.9.7. Display mode ________________________________________________ 15.9.8. Sensor visu. __________________________________________________ 15.10. Information _______________________________________________________ PREMIUM version ___________________________________________________ 16.
Seite 86 Table of contents 17.6. Messages __________________________________________________________ 17.6.1. Activate push messages ________________________________________ 17.6.2. Read push message ___________________________________________ 17.6.3. Delete push messages _________________________________________ 17.7. Channels __________________________________________________________ 17.7.1. Renaming a channel ___________________________________________ 17.7.2. Switching between touch control and automatic end run _____________ 17.7.3. Allocating devices to a channel __________________________________ 17.8.
Seite 87 General section (BASIS and PREMIUM) 1. Safety information • Only use in dry areas. • Only use unaltered SELVE original parts. • Keeps persons away from the path of the system. Warning! • Keep children away from the controls. • Observe national regulations.
Seite 88 Download the KonfigTool at www.selve.de/commeomultisend 3.1. Downloading and installing the commeo Multi Send KonfigTool The commeo Multi Send KonfigTool can only be downloaded via the SELVE website: www.selve.de/commeomultisend The tool can be installed in any file and requires no administrator rights. To start the Konfig- Tool, double click on the file “MultiSendControlCenter.exe”.
Seite 89 General section (BASIS and PREMIUM) 4. Functions of the BASIS and PREMIUM versions The commeo Multi Send is delivered in the BASIS version. This includes all basic functions. You can also purchase an upgrade to the PREMIUM version using the commeo Multi Send KonfigTool.
Seite 90 4.3. Upgrade: BASIS version to PREMIUM version You can upgrade the commeo Multi Send to the PREMIUM version to enable useful extra functions: 1. Purchase the individual, 16-character key code on the SELVE website: www.selve.de/commeomultisend 2. Download the commeo Multi Send KonfigTool.
Seite 91 General section (BASIS and PREMIUM) 5. Changing the batteries Change the batteries if the small battery symbol appears on the display. You can still use the commeo Multi Send for a certain period. Once the battery capacity has completely depleted, the commeo Multi Send switches itself off and cannot be switched on again either through movement or by pressing a button.
Seite 92 8. General declaration of conformity SELVE GmbH & Co. KG hereby declares that the commeo Multi Send complies with the funda- mental requirements and other relevant specifications of the directive 2014/53/EU. The dec- laration of conformity can be viewed on www.selve.de 9.
Seite 93 General section (BASIS and PREMIUM) 10. Installation 10.1. Installation instructions • Ensure that the control is not installed and operated close to any metallic surfaces or mag- netic fields. Metallic surfaces or metal-coated glass panes within the transmission path can significantly reduce the range.
Seite 94 General section (BASIS and PREMIUM) 11. Getting started Perform the initial steps in the wizard to get started with the commeo Multi Send. “Wizard” is shown at the top of the display. Follow the wizard in full at the start. Select your preferred language using the buttons.
Seite 95 General section (BASIS and PREMIUM) 12. Factory setting 12.1. Default values 12.1.1. Time and date The current time and date (CET) are preset and can be adjusted individually. 12.1.2. Timers The timers of the first two clocks are preset to these values. First clock Second clock Mode:...
Seite 96 General section (BASIS and PREMIUM) 13. Functional description 13.1. Status LED The status LED illuminates green to indicate an outgoing radio signal. In the event of a mes- sage, the status LED changes from green to red after a certain period. The LED illuminates orange if there is no receiver yet assigned to the selected channel.
Seite 97 General section (BASIS and PREMIUM) 13.7. Intermediate position 1 The intermediate position is a freely selectable position between the upper and lower end positions. Setting intermediate position 1: Operation Movement Move the drive to the upper end position by pressing the UP button.
Seite 98 General section (BASIS and PREMIUM) 13.8. Intermediate position 2 (ventilation/turning) The intermediate position is a freely selectable position between the upper and lower end positions. Setting intermediate position 2: Operation Movement Move the drive to the lower end position by pressing the DOWN button.
Seite 99 General section (BASIS and PREMIUM) 13.9. Configuration with commeo Multi Send Note: The drive must be selected for these settings with a transmitter in SELECT mode (status LED slowly flashes orange). If multiple drives/receivers are shown, press and hold the SELECT button until the required drive/receiver briefly twitches.
Seite 100 General section (BASIS and PREMIUM) 13.9.1. Menu item “Change name” Use the buttons to The cursor flashes behind the The commeo Multi Send con- select “Change name”, then last letter in the name. Select firms the new name. Press press the right display button the arrow button “←”...
Seite 101 General section (BASIS and PREMIUM) 13.9.2. Menu item “Configuration” Determining the receiver application Selectable receiver applica- tions: Type 00: Blind, interior Type 01: Blind, exterior Type 02: Awning/screen, interior Type 03: Awning/screen, Use the buttons to Use the buttons to exterior select “Configuration”, then select the required receiver...
Seite 102 General section (BASIS and PREMIUM) 13.9.3. Programming the sensor Use the buttons to The activation is confirmed. select “Programme sensor”, Briefly press the PROG but- then press the right display ton of the sensor. Press button to return to the SELECT menu.
Seite 103 BASIS version Note: The commeo Multi Send is supplied in the BASIS version. 14. Device description 14.1. Description of the commeo Multi Send – BASIS version Front side Rear side 1 Display 2 Display button right 3 Display button left 4 Status LED 5 UP button 6 Left channel selection button...
Seite 104 BASIS version 14.2. Display description 14.2.1. Operation mode 1 Week day and time 2 Channel/group or channel/group name 3 Battery status (only when almost depleted) 4 Display “Touch control activated” 5 Display “Message present” 6 Left display button function: • Short press: Main menu •...
Seite 105 BASIS version 15. Programming 15.1. “Position display” start screen No devices assigned At least 1 device assigned No devices are assigned to the commeo Use the left display button Multi Send when it is first delivered or fol- switch from the start screen to the main lowing a factory reset.
Seite 106 BASIS version 15.2. Overview of the main menu 15.3. Main menu and menu overview Select the required menu item using (down) or (up). Press the right display button to open the selected menu item.
Seite 107 BASIS version 15.4. Timer From the main menu, press the right display button to switch to the “Timer” menu. Press the right display button again to switch to the “Groups” or “Central” menu, where you can adjust the switching times and activate/deactivate the groups. Press the left display button to return to the previous menu without saving.
Seite 108 BASIS version 15.4.3. Mode (switching days) Press the STOP button to display the three modes. Select the required mode with (down) (up) and press to confirm. Mo–Su: Only one switching time is entered, executed on every day of the week. Mo–Fr, Sa–Su: Two switching times are entered.
Seite 109 BASIS version 15.4.6. Entering the switching times: General • Select the days of the week using the (down) or (up) buttons. • Set switching or blocking times using the channel selection buttons (= switching time later) or (= switching time earlier). Briefly press the channel selection buttons to adjust the switching time by minute.
Seite 110 BASIS version 15.4.9. Entering the switching/blocking times: Single mode Display views Switching times Blocking times Individual Astro morning Astro evening 15.4.10. Entering the switching/blocking times: Mo–Fr and Sa–Su mode Display views Switching times Blocking times Individual Astro morning Astro evening 15.4.11.
Seite 111 BASIS version 15.5. Messages In the main menu, use the movement buttons (up) and (down) to select the “Messages” menu, and press the right display button to access it. Press to return to the main menu without saving. 15.5.1. Reading messages (push message) Use the movement buttons (up) and (down) to scroll through the push messages.
Seite 112 BASIS version 15.6. Channels In the main menu, use the movement buttons (up) and (down) to select the “Channels” menu, and press the right display button to access it. Press to return to the main menu without saving. The channel describes the connection of one or more devices. It is expedient for only one drive or receiver to be assigned to a channel.
Seite 113 BASIS version 15.6.2. Switching between touch control and automatic end run Select the “Touch control” menu item using the movement buttons (up) and (down). Use the channel selection buttons to acti- vate/deactivate the function. : “Touch control” activated. : “Touch control” deactivated. Press the right display button to save and return to the menu.
Seite 114 BASIS version 15.7. Groups In the main menu, use the movement buttons (up) and (down) to select the “Groups” menu, and press the right display button to access the “Groups” menu. Press return to the main menu without saving. A group describes the connection of one or more channels. The allocation of channels to groups is configured here.
Seite 115 BASIS version 15.7.2. Switching between touch control and automatic end run Note: This section describes how to set touch control for a group, i.e. multiple drives and receivers. You can activate/deactivate touch control for individual channels separately in the “Channels” menu. Select the “Touch control”...
Seite 116 BASIS version 15.7.3. Allocating channels to a group : The channel in the group is activated. : The channel in the group is deactivated. Channels that can be allocated to this group here You can allocate multiple channels to each group. The display shows whether the channels allocated to this group are activated or deactivated.
Seite 117 BASIS version 15.8. Devices Use the movement buttons (up) and (down) to select the “Devic- es” menu, and press the right display button to access it. Press to return to the main menu without saving. The assigned devices are shown. Use the movement buttons (up) (down) to select the required device menu, and press the right display button...
Seite 118 BASIS version 15.8.2. Editing sensor parameters Editing the sensor values requires at least one active sensor (e.g. commeo Sensor WSRF) to be connected to the commeo Multi Send. If there is no sensor connected, “Sensor param.” does not appear in the display. Use the movement buttons (up) and Use the movement buttons...
Seite 119 BASIS version Automatic sunlight function This function performs an action for the selected device (e.g. extending the awning to create shade) based on the intensity of sunlight. Use the channel selection buttons to select the sun symbol. Select the “Activity” function using the movement buttons (up) and (down).
Seite 120 BASIS version Automatic dusk function This function performs an action for the selected device (e.g. retracting the awning in the evening or lowering the Venetian blinds in the evening) based on the intensity of the ambient light. Use the channel selection buttons to select the dusk symbol.
Seite 121 BASIS version 15.8.3. Copying and pasting sensor parameters This function lets you save the set wind, sun, dusk and frost values for a device in temporary memory in the commeo Multi Send. You can then can transfer the settings to as many addi- tional devices as you like.
Seite 122 BASIS version 15.8.5. Teach mode This function is very similar to the search, which can also be achieved by pressing and holding the SELECT button for 3 seconds. Newly found devices are taught immediately and will then be available in the devices list. In the “Devices”...
Seite 123 BASIS version 15.8.7. Editing device parameters Setting or changing wind sensitivity To adjust the wind sensitivity on drives with integrated wind detection (e.g. SE Breeze-com), select the corresponding drive in the “Devices” menu. Perform the setting via the device parameters. Select the “Devices”...
Seite 124 BASIS version Deactivating integrated wind detection Attention: This disables protection against strong winds. The successful deactivation of the wind Use the channel selection buttons detection is confirmed. select “OFF”. Press the right display button once and Press the right display button to con- the left display button four times to...
Seite 125 BASIS version Year The set year is displayed as a four-digit date “YYYY”. You can set the year between 2019 and 2099. Briefly press the channel selection buttons (plus 1 year per press) or (minus 1 year per press) to precisely adjust the year. Press and hold the channel selection buttons to start a fast cycle.
Seite 126 BASIS version 15.9.2. Holiday Here, you can activate and deactivate the “Holiday” function. The automatic switch to correct the summer and winter time can be activated or deactivated. : “Holiday” function activated. : “Holiday” function deactivated. If the “Holiday” function is activated, every day is treated as a holiday and the switching times for each group change randomly by ±15 min- utes.
Seite 127 BASIS version 15.9.4. Language Select the required language using the movement buttons (up) and (down). Continue as follows: • Press the right display button to save the change and return to the “Adjustment” menu or • press to return to the “Adjustment” menu without saving. 15.9.5.
Seite 128 BASIS version 15.9.6. Display Select the required function using the movement buttons (up) and (down). Use the channel selection buttons to edit the func- tion. After editing, press the right display button to save and return to the “Adjustment” menu, or press to return to the “Adjustment”...
Seite 129 BASIS version 15.9.7. Display mode You can hide unused channels and groups to make the user interface clearer and easier to use during operation. Note: All channels and groups will continue to be displayed in the Channels and Groups menus respectively. You can activate/deactivate the “Hide unused channels”...
Seite 130 PREMIUM version Note: The commeo Multi Send is supplied in the BASIS version. You can only use the PREMI- UM version after purchasing an upgrade (see section 4.3.). 16. Device description 16.1. Description of the commeo Multi Send – PREMIUM version Front side Rear side 1 Display...
Seite 131 PREMIUM version 16.2. Display description 16.2.1. Operation mode Week day and time Channel/group or channel/group name Battery status (only when almost depleted) Display “Touch control activated” Display “Message present” Device position display in % Left display button function: • Short press: Main menu •...
Seite 132 PREMIUM version 17. Programming 17.1. “Position display” start screen No devices assigned At least 1 device assigned No devices are assigned to the commeo Use the left display button Multi Send when it is first delivered or fol- switch from the start screen to the main lowing a factory reset.
Seite 133 PREMIUM version 17.2. Overview of the main menu...
Seite 134 PREMIUM version 17.3. Main menu and menu overview Select the required menu item using (down) or (up). Press the right display button to open the selected menu item. For the following description of the individual menu items, use the movement buttons (down) or (up) to select the “Expert mode”...
Seite 135 PREMIUM version 17.4.1. “Timer” menu • You can programme 4 switching times each for up to 16 groups. • Use the movement buttons (up) and (down) to select the central group or any other required group. • Use the channel selection button to activate the function of the central group/group or deactivate it with 17.4.2.
Seite 136 PREMIUM version 17.4.5. Destination Up/On: The destination is the upper (retracted) end position. Down/Off: The destination is the lower (extended) end position. Pos 1 The destination is the first intermediate position. Pos 2 The destination is the second intermediate position. Day mode: The shutter is positioned based on the day status of the receiver profile (see operating instructions of the driver/...
Seite 137 PREMIUM version 17.4.9. Entering the switching times: Offset If the clock is in “Astro morning” or “Astro evening” mode, there is an additional offset set- ting. This is used to offset the Astro times calculated every day by the set time (± 120 min). This makes it possible to further customise each switching time.
Seite 138 PREMIUM version 17.4.12. Entering the switching/blocking times: Mo–So mode Display views Switching times Blocking times, offset Individual Astro morning Astro evening 17.5. Calendar In the main menu, use the movement buttons (up) and (down) to select the “Calendar” menu, and press the right display button to access it.
Seite 139 PREMIUM version 17.5.3. General information about the calendar • Use the channel selection buttons to choose the calendar month. The calendar is enabled for 2 years. • Use the movement buttons (down) or (up) to select the calendar date. • Use the channel selection buttons to select the holiday, public holiday or ∞...
Seite 140 PREMIUM version 17.6. Messages In the main menu, use the movement buttons (up) and (down) to select the “Messages” menu, and press the right display button to access it. Press to return to the main menu without saving. 17.6.1. Activate push messages The term push message refers to the letter symbol on the start screen.
Seite 141 PREMIUM version 17.7. Channels In the main menu, use the movement buttons (up) and (down) to select the “Channels” menu, and press the right display button to access it. Press to return to the main menu without saving. The channel describes the connection of one or more devices. It is expedient for only one drive or receiver to be assigned to a channel.
Seite 142 PREMIUM version 17.7.3. Allocating devices to a channel Device activated in the channel: Device deactivated in the channel: Devices that can be allocated to this channel You can allocate multiple devices to each channel. The display shows whether the devices allocated to this channel are activated or deactivated.
Seite 143 PREMIUM version 17.8. Groups In the main menu, use the movement buttons (up) and (down) to select the “Groups” menu, and press the right display button to access the “Groups” menu. Press return to the main menu without saving. A group describes the connection of one or more channels. The allocation of channels to groups is configured here.
Seite 144 PREMIUM version 17.8.2. Switching between touch control and automatic end run Note: This section describes how to set touch control for a group, i.e. multiple drives and receivers. You can activate/deactivate touch control for individual channels separately in the “Channels” menu. Select the “Touch control”...
Seite 145 PREMIUM version 17.8.3. Allocating channels to a group : The channel in the group is activated. : The channel in the group is deactivated. Channels that can be allocated to this group here You can allocate multiple channels to each group. The display shows whether the channels allocated to this group are activated or deactivated.
Seite 146 PREMIUM version 17.9. Devices Use the movement buttons (up) and (down) to select the “Devic- es” menu, and press the right display button to access it. Press to return to the main menu without saving. The assigned devices are shown. Use the movement buttons (up) (down) to select the required device menu, and press the right display button...
Seite 147 PREMIUM version 17.9.2. Editing sensor parameters Editing the sensor values requires at least one active sensor (e.g. commeo Sensor WSRF) to be connected to the commeo Multi Send. If there is no sensor connected, “Sensor param.” does not appear in the display. Use the movement buttons (up) and Use the movement buttons...
Seite 148 PREMIUM version Automatic sunlight function This function performs an action for the selected device (e.g. extending the awning to create shade) based on the intensity of sunlight. Use the channel selection buttons to select the sun symbol. Select the “Activity” function using the movement buttons (up) and (down).
Seite 149 PREMIUM version Automatic dusk function This function performs an action for the selected device (e.g. retracting the awning in the evening or lowering the Venetian blinds in the evening) based on the intensity of the ambient light. Use the channel selection buttons to select the dusk symbol.
Seite 150 PREMIUM version 17.9.3. Copying and pasting sensor parameters This function lets you save the set wind, sun, dusk and frost values for a device in temporary memory in the commeo Multi Send. You can then can transfer the settings to as many addi- tional devices as you like.
Seite 151 PREMIUM version 17.9.5. Teach mode This function is very similar to the search, which can also be achieved by pressing and holding the SELECT button for 3 seconds. Newly found devices are taught immediately and will then be available in the devices list. In the “Devices”...
Seite 152 PREMIUM version 17.9.7. Editing device parameters Setting or changing wind sensitivity To adjust the wind sensitivity on drives with integrated wind detection (e.g. SE Breeze-com), select the corresponding drive in the “Devices” menu. Perform the setting via the device parameters. Select the “Devices”...
Seite 153 PREMIUM version Deactivating integrated wind detection Attention: This disables protection against strong winds. The successful deactivation of the wind Use the channel selection buttons detection is confirmed. select “OFF”. Press the right display button once and Press the right display button to con- the left display button four times to...
Seite 154 PREMIUM version Year The set year is displayed as a four-digit date “YYYY”. You can set the year between 2019 and 2099. Briefly press the channel selection buttons (plus 1 year per press) or (minus 1 year per press) to precisely adjust the year. Press and hold the channel selection buttons to start a fast cycle.
Seite 155 PREMIUM version 17.10.2. Holiday Here, you can activate and deactivate the “Holiday” function. The automatic switch to correct the summer and winter time can be activated or deactivated. : “Holiday” function activated. : “Holiday” function deactivated. If the “Holiday” function is activated, every day is treated as a holiday and the switching times for each group change randomly by ±15 min- utes.
Seite 156 PREMIUM version 17.10.4. Language Select the required language using the movement buttons (up) and (down). Continue as follows: • Press the right display button to save the change and return to the “Adjustment” menu or • press to return to the “Adjustment” menu without saving. 17.10.5.
Seite 157 PREMIUM version 17.10.6. Display Select the required function using the movement buttons (up) and (down). Use the channel selection buttons to edit the func- tion. After editing, press the right display button to save and return to the “Adjustment” menu, or press to return to the “Adjustment”...
Seite 158 PREMIUM version 17.10.7. Display mode You can hide unused channels and groups to make the user interface clearer and easier to use during operation. Note: All channels and groups will continue to be displayed in the Channels and Groups menus respectively. You can activate/deactivate the “Hide unused channels”...
Seite 159 PREMIUM version 17.11. Expert mode You can activate/deactivate expert mode. : “Expert mode” activated. : “Expert mode” deactivated. If expert mode is activated, the display is automatically expanded. This allows you to edit additional functions. Select the required function using the movement buttons (up) and (down).
Seite 160 PREMIUM version 17.11.2. Auto/Man key Here, you can determine the channel allocation to be applied when switching from manual to automatic mode (start screen, right display button). In the “Devices” menu, use the movement buttons (up) and (down) to select the “Auto/Man key” function, and press the right dis- play button to open the submenu.
Seite 161 PREMIUM version Example: You wish to display channel 2 after channel 3. The order would then be channel 1, channel 3 and then channel 2: Use the movement buttons (up) and Use the channel selection buttons (down) to select channel 2 and press the activate/deactivate the “Navigation order”...
Seite 162 Une mise à niveau payante permet de faire passer commeo Multi Send à la version PREMIUM afin de bénéficier de différentes fonctions supplémentaires : 1. Acheter la clé personnelle à 16 caractères sur le site Internet de SELVE : www.selve.de/commeomultisend 2.
Seite 163 ______________________________ 1. Consignes de sécurité ____________________________________________________ 2. Généralités _____________________________________________________________ 2.1. Utilisation conforme à l’usage prévu _____________________________________ 2.2. SELVE-commeo-Funk _________________________________________________ 3. commeo Multi Send KonfigTool ____________________________________________ 3.1. Téléchargement et installation de commeo Multi Send KonfigTool _____________ 3.2. Connexion micro USB _________________________________________________ 4.
Seite 164 Table des matières Version de BASIS _______________________________________________________ 14. Description de l’appareil __________________________________________________ 14.1. Description de commeo Multi Send – version de BASIS _____________________ 14.2. Description de l’écran ________________________________________________ 14.2.1. Mode fonctionnement _________________________________________ 14.2.2. Mode menu _________________________________________________ 15. Programmation _________________________________________________________ 15.1. Écran d’accueil « Affichage de la position » _______________________________ 15.1.1.
Seite 165 Table des matières 15.8.6. Suppr. appareil _______________________________________________ 15.8.7. Éditer les paramètres de l’appareil _______________________________ 15.9. Suppr. appareil _____________________________________________________ 15.9.1. Date et heure ________________________________________________ 15.9.2. Vacances ____________________________________________________ 15.9.3. Décalage Astro _______________________________________________ 15.9.4. Langue ______________________________________________________ 15.9.5. Lieu ________________________________________________________ 15.9.6. Écran _______________________________________________________ 15.9.7. Mode affichage _______________________________________________ 15.9.8.
Seite 166 Table des matières 17.5. Calendrier _________________________________________________________ 17.5.1. Calendrier général ____________________________________________ 17.5.2. Activer le calendrier ___________________________________________ 17.5.3. Calendrier général ____________________________________________ 17.6. Communiqués ______________________________________________________ 17.6.1. Activer une notification ________________________________________ 17.6.2. Lire une notification ___________________________________________ 17.6.3. Effacer une notification ________________________________________ 17.7. Canaux ____________________________________________________________ 17.7.1.
Seite 167 Partie générale (de BASIS et PREMIUM) 1. Consignes de sécurité • N’utiliser le produit que dans des endroits secs. • N’utiliser que des pièces originales SELVE dans leur état d’origine. • Empêcher l’accès à la zone de déplacement de l’installation. Avertisse- •...
Seite 168 Partie générale (de BASE et PREMIUM) 2.2. SELVE-commeo-Funk SELVE-commeo-Funk envoie et reçoit des signaux radio à la fréquence radio 868,1 MHz. commeo est un système radio bidirectionnel où les données sont sauvegardées aussi bien dans le récepteur que dans l’émetteur. La réinitialisation du récepteur ou la surpression de la liste d’émetteurs entraîne un message d’erreur dans l’émetteur.
Seite 169 Partie générale (de BASIS et PREMIUM) 4. Fonctions des versions de BASIS et PREMIUM commeo Multi Send est systématiquement livré en version de BASIS. Toutes les fonctions essentielles sont présentées ici. Une mise à niveau payante à la version PREMIUM est possible au moyen de commeo Multi Send KonfigTool.
Seite 170 Une mise à niveau payante permet de faire passer commeo Multi Send à la version PREMIUM afin de bénéficier de différentes fonctions supplémentaires : 1. Acheter la clé personnelle à 16 caractères sur le site Internet de SELVE : www.selve.de/commeomultisend 2.
Seite 171 Partie générale (de BASIS et PREMIUM) 5. Remplacement des piles Si le petit symbole d’une pile s’affiche à l’écran, il est temps de remplacer les piles. Néanmoins, commeo Multi Send continuera encore de fonctionner un certain temps. Si les piles sont totalement usées, commeo Multi Send s’éteint et ne se rallume plus, même si on effectue un mouvement ou si l’on appuie sur une touche.
Seite 172 64 par émetteur. 8. Déclaration générale de conformité La société SELVE GmbH & Co. KG déclare par la présente que commeo Multi Send est conforme aux exigences de base et aux autres dispositions pertinentes de la directive 2014/53/UE.
Seite 173 Partie générale (de BASIS et PREMIUM) 10. Montage 10.1. Instructions de montage • Veillez à ce que la commande ne soit pas installée et ne fonctionne pas à proximité de sur- faces métalliques ou de champs magnétiques. • Les surfaces métalliques ou les vitres à revêtement métallique situées dans le champ de la liaison radio peuvent diminuer considérablement la portée.
Seite 174 Partie générale (de BASIS et PREMIUM) 11. Mise en service Dans l’assistant, les premières étapes sont effectuées pour la mise en service de commeo Multi Send. « Assistant » s’affiche en haut de l’écran. Au démarrage, l’assistant doit être par- couru en intégralité.
Seite 175 Partie générale (de BASIS et PREMIUM) 12. Réglage usine 12.1. Valeurs par défaut 12.1.1. Date et heure La date actuelle et l’heure actuelle (CET) sont programmées par défaut et peuvent être ajus- tées individuellement. 12.1.2. Heures de commutation Les heures de commutation de deux premières horloges sont réglées par défaut aux valeurs suivantes.
Seite 176 Partie générale (de BASIS et PREMIUM) 13. Explication du fonctionnement 13.1. LED d’état Un signal radio sortant est signalisé par la lumière verte de la LED d’état. En cas de notifica- tion, la LED d’état passe du vert au rouge au bout de quelques instants. Si aucun récepteur n’est encore attribué...
Seite 177 Partie générale (de BASIS et PREMIUM) 13.7. Position intermédiaire 1 La position intermédiaire est une position à choisir librement entre la position finale supé- rieure et la position finale inférieure. Régler la position intermédiaire 1 : Commande Course Placer le moteur en position finale supérieure au moyen de la touche HAUT.
Seite 178 Partie générale (de BASIS et PREMIUM) 13.8. Position intermédiaire 2 (aération / retournement) La position intermédiaire est une position à choisir librement entre la position finale supé- rieure et la position finale inférieure. Régler la position intermédiaire 2 : Commande Course Placer le moteur en position finale inférieure au moyen de la touche BAS.
Seite 179 Partie générale (de BASIS et PREMIUM) 13.9. Configuration avec commeo Multi Send Remarque : pour ces réglages, le moteur doit être sélectionné avec un émetteur en mode SELECT (la LED d’état clignote lentement en orange). Si plusieurs moteurs / récepteurs s’af- fichent, appuyer sur la touche SELECT jusqu’à...
Seite 180 Partie générale (de BASIS et PREMIUM) 13.9.1. Élément de menu « Changer nom » Sélectionner l’élément de Le curseur clignote après la commeo Multi Send menu « Changer nom » à dernière lettre du nom. confirme le nouveau nom. l’aide des touches Sélectionner la flèche «...
Seite 181 Partie générale (de BASIS et PREMIUM) 13.9.2. Élément de menu « Configuration » Définir l’application du récepteur Applications de récepteur disponibles : Type 00 : Store intérieur Type 01 : Store extérieur Type 02 : Store/écran inté- rieur Type 03 : Store/écran exté- Sélectionner l’élément de Sélectionner l’application de rieur...
Seite 182 Partie générale (de BASIS et PREMIUM) 13.9.3. Programmer capteur Sélectionner l’élément de L’activation est confirmée. Il menu « Programmer cap- faut encore appuyer briève- teur » à l’aide des touches ment sur la touche PROG du et appuyer sur la capteur.
Seite 183 Version de BASIS Remarque : commeo Multi Send est toujours livré en version de BASIS. 14. Description de l’appareil 14.1. Description de commeo Multi Send – version de BASIS Face avant Face arrière 1 Écran 2 Écran touche de droite 3 Écran touche de gauche 4 LED d’état 5 HAUT touche...
Seite 184 Version de BASIS 14.2. Description de l’écran 14.2.1. Mode fonctionnement 1 Jour de la semaine et heure 2 Canal / groupe ou nom du canal / du groupe 3 Niveau des piles (seulement si presque vides) 4 Affichage « Commande tactile activée » 5 Affichage «...
Seite 185 Version de BASIS 15. Programmation 15.1. Écran d’accueil « Affichage de la position » Aucun appareil attribué Au moins 1 appareil attribué À la livraison ou après une réinitialisation aux Depuis l’écran d’accueil, accéder au menu paramètres d’usine, aucun appareil n’est principal à...
Seite 186 Version de BASIS 15.2. Aperçu du menu principal 15.3. Menu principal et aperçu du menu Les touches (bas) et (haut) permettent de naviguer jusqu’à l’élément de menu souhaité. La touche droite de l’écran permet ensuite d’ouvrir l’élément de menu sélectionné.
Seite 187 Version de BASIS 15.4. Horloges de commutation Depuis le menu principal, utiliser la touche droite de l’écran et passer au menu « Hor- loges ». Toujours avec la touche droite de l’écran , aller dans le menu de la centrale ou du groupe où...
Seite 188 Version de BASIS 15.4.3. Mode (jours de commutation) Pour afficher les trois modes, appuyer sur la touche STOP. Naviguer jusqu’au mode souhaité à l’aide des touches (bas) et (haut) puis confirmer la sélection avec Lu-Di : Entrer un horaire de commutation qui sera exécuté les 7 jours de la semaine.
Seite 189 Version de BASIS 15.4.6. Saisie des horaires de commutation : général • Utiliser les touches (bas) ou (haut) pour sélectionner les jours de la semaine. • Les horaires de commutation et les plages de verrouillage se règlent à l’aide des touches de sélection du canal (= heure de commutation plus tard) ou (= heure de commutation...
Seite 190 Version de BASIS 15.4.9. Saisie des horaires de commutation / plages de verrouillage : mode Individuel Écrans Horaires de commutation Plages de verrouillage Individuel Astro Astro soir 15.4.10. Saisie des horaires de commutation / plages de verrouillage : mode Lu-Ve, Sa-Di Écrans Horaires de commutation Plages de verrouillage...
Seite 191 Version de BASIS 15.5. Communiqués Dans le menu principal, sélectionner le menu « Communiqués » à l’aide des touches (haut) (bas) et passer dans le menu « Communiqués » avec la touche droite de l’écran Retourner au menu principal sans enregistrer en appuyant sur 15.5.1.
Seite 192 Version de BASIS 15.6. Canaux Dans le menu principal, sélectionner le menu « Canaux » à l’aide des touches (haut) et (bas) et passer dans le menu « Canaux » avec la touche droite de l’écran . Retourner au menu principal sans enregistrer en appuyant sur Le canal décrit le raccordement d’un ou de plusieurs appareil(s).
Seite 193 Version de BASIS 15.6.2. Passage de la commande tactile à l’auto-positionnement Choisir l’élément de menu « Commande tactile » à l’aide des touches (haut) et (bas). Les touches permettent d’activer / de désactiver la fonction. : la fonction « Commande tactile » est activée. : la fonction «...
Seite 194 Version de BASIS 15.7. Groupes Dans le menu principal, choisir le menu « Groupes » à l’aide des touches (haut) et (bas) et passer dans le menu « Groupes » avec la touche droite de l’écran . Retourner au menu principal sans enregistrer en appuyant sur Un groupe décrit le raccordement d’un ou de plusieurs canal / canaux.
Seite 195 Version de BASIS 15.7.2. Passage de la commande tactile à l’auto-positionnement Remarque : le présent chapitre explique comment régler la commande tactile pour un grou- pe, c’est-à-dire pour plusieurs moteurs et récepteurs. Dans le menu « Canaux », la commande tactile peut être activée / désactivée pour chaque canal individuellement.
Seite 196 Version de BASIS 15.7.3. Attribuer des canaux à un groupe : canal activé dans le groupe. : canal désactivé dans le groupe. Liste des canaux pouvant ici être attribués à ce groupe Plusieurs canaux peuvent être attribués à chaque groupe. L’écran indique si les canaux attri- bués à...
Seite 197 Version de BASIS 15.8. Appareils Dans le menu principal, sélectionner le menu « Appareils » à l’aide des touches (haut) et (bas) et passer dans le menu « Appareils » avec la touche droite de l’écran . Retourner au menu principal sans enregistrer en appuyant sur Les appareils programmés s’affichent.
Seite 198 Version de BASIS 15.8.2. Éditer les paramètres du capteur Pour éditer les valeurs du capteur, il faut qu’au moins un capteur actif (p. ex. le capteur commeo WSRF) soit connecté à commeo Multi Send. Si aucun capteur n’est connecté, l’élément « Param. du capteur » ne s’affiche pas à l’écran. Sélectionner le sous-menu «...
Seite 199 Version de BASIS Ajustement automatique à la lumière du soleil L’intensité de la lumière du soleil peut entraîner l’exécution d’une action pour l’appareil sélectionné (p. ex. déploiement du store en tissu pour faire de l’ombre). Sélectionner le symbole du soleil à l’aide des touches et .
Seite 200 Version de BASIS Ajustement automatique au crépuscule L’intensité de la lumière ambiante peut entraîner l’exécution d’une action pour l’appareil sélectionné (p. ex. repli du store en tissu ou des- cente du store vénitien le soir). Sélectionner le symbole du crépuscule à l’aide des touches et .
Seite 201 Version de BASIS 15.8.3. Copier et coller les paramètres du capteur Cette fonction permet d’enregistrer dans le presse-papiers de commeo Multi Send les valeurs paramétrées pour le vent, le soleil, le crépuscule et le gel d’un appareil. Lorsqu’un autre appareil est sélectionné, le contenu du presse-papiers peut ainsi être transféré à cet autre appareil.
Seite 202 Version de BASIS 15.8.5. Mode programm. Cette fonction correspond pour l’essentiel à la recherche, qui peut également être effectuée en appuyant pendant 3 secondes sur la touche SELECT. Les nouveaux appareils trouvés sont directement enregistrés et figurent dans la liste des appareils disponibles. Dans le menu «...
Seite 203 Version de BASIS 15.8.7. Éditer les paramètres de l’appareil Régler ou modifier la sensibilité au vent Pour régler la sensibilité au vent des moteurs avec détection de vent intégrée (p. ex. SE Breeze-com), il faut sélectionner le moteur correspondant dans le menu « Appareils ». Le réglage s’effectue dans les paramètres de l’appareil.
Seite 204 Version de BASIS Désactiver la détection du vent intégrée Attention : la protection contre les vents forts n’est plus assurée. Sélectionner le réglage « SORTIE » à l’aide La désactivation de la détection du vent est des touches de sélection du canal ou .
Seite 205 Version de BASIS 15.9. Suppr. appareil Dans le menu principal, sélectionner le menu « Réglage » à l’aide des touches (haut) et (bas) et passer dans le menu « Réglage » avec la touche droite de l’écran. Retourner au menu principal sans enregistrer en appuyant sur Les fonctions éditables s’affichent.
Seite 206 Version de BASIS Mois Le mois enregistré s’affiche au format deux chiffres « MM ». Pour régler le mois, appuyer brièvement sur les touches (plus 1 mois à chaque pression) ou (moins 1 mois à chaque pression). Une pression prolongée sur ces touches permet de déclencher un défilement plus rapide.
Seite 207 Version de BASIS 15.9.2. Vacances Ici, la fonction « Vacances » peut être activée ou désactivée. Le passage automatique à l’heure d’été et d’hiver correcte peut être activé ou désactivé. : fonction « Vacances » activée. : fonction « Vacances » désactivée. Si la fonction «...
Seite 208 Version de BASIS 15.9.4. Langue Choisir la langue souhaitée à l’aide des touches (haut) et (bas). Ensuite : • Enregistrer la modification avec la touche droite de l’écran et retourner au menu « Réglage » ou • retourner au menu « Réglage » sans enregistrer à l’aide de la touche 15.9.5.
Seite 209 Version de BASIS 15.9.6. Écran Choisir la fonction souhaitée à l’aide des touches (haut) et (bas). Éditer la fonction en utilisant les touches et . Une fois la modification éditée, enregistrer avec la touche droite de l’écran et passer à « Réglage » dans le menu ou retourner au menu «...
Seite 210 Version de BASIS 15.9.7. Mode affichage Pour faciliter l’utilisation en mode fonctionnement, les canaux et groupes non utilisés peuvent être masqués. Remarque : tous les canaux et groupes continueront de s’afficher dans les menus Canaux et Groupes. La fonction « Masquer les canaux inutilisés » peut être activée ou désactivée.
Seite 211 Version PREMIUM Remarque : commeo Multi Send est toujours livré en version de BASIS. ausgeliefert. Pour accéder à la version PREMIUM, une mise à niveau est nécessaire (voir chapitre 4.3.). 16. Description de l’appareil 16.1. Description de commeo Multi Send – version PREMIUM Face avant Face arrière 1 Écran...
Seite 212 Version PREMIUM 16.2. Description de l’écran 16.2.1. Mode fonctionnement Jour de la semaine et heure Canal / groupe ou nom du canal / du groupe Niveau des piles (seulement si presque vides) Affichage « Commande tactile activée » Affichage « Nouveau message » Affichage de la position des appareils en % Fonction de la touche gauche de l’écran : •...
Seite 213 Version PREMIUM 17. Programmation 17.1. Écran d’accueil « Affichage de la position » Aucun appareil programmé Au moins 1 appareil attribué À la livraison ou après une réinitialisation aux Depuis l’écran d’accueil, accéder au menu paramètres d’usine, aucun appareil n’est principal à...
Seite 214 Version PREMIUM 17.2. Aperçu du menu principal...
Seite 215 Version PREMIUM 17.3. Menu principal et aperçu du menu Les touches (bas) et (haut) permettent de naviguer jusqu’à l’élé- ment de menu souhaité. La touche droite de l’écran permet ensuite d’ouvrir l’élément de menu sélectionné. Pour la description suivante des différents éléments de menu, sélec- tionner et ouvrir à...
Seite 216 Version PREMIUM 17.4.1. Menu « heures de commutation » • Il est possible de programmer 4 horaires de commutation pour chacun des 16 groupes. • Sélectionner la centrale ou un groupe au choix à l’aide des touches (haut) et (bas). •...
Seite 217 Version PREMIUM 17.4.5. Destination Haut/Marche : La destination est la position finale supérieure (ouvert). Bas/Arrêt : La destination est la position finale inférieure (fermé). Pos 1 La destination est la première position intermédiaire. Pos 2 La destination est la deuxième position intermédiaire. Mode jour : Le positionnement dépend de l’état de jour du profil du récepteur (voir la notice du moteur / récepteur).
Seite 218 Version PREMIUM 17.4.9. Saisie des horaires de commutation : Offset Si l’heure est en mode « Astro » ou « Astro soir », un réglage Offset supplémentaire est dispo- nible. La fonction Offset permet de décaler les heures astronomiques calculées pour le jour même du délai Offset paramétré...
Seite 219 Version PREMIUM 17.4.12. Saisie des horaires de commutation / plages de verrouillage : mode Lu-Di Écrans Horaires de commutation Plages de verrouillage, Offset Individuel Astro Astro soir 17.5. Calendrier Dans le menu principal, sélectionner le menu « Calendrier » à l’aide des touches (bas) ou (haut) et passer dans le menu «...
Seite 220 Version PREMIUM 17.5.3. Calendrier général • Choisir un mois dans le calendrier à l’aide des touches et . Le calendrier est édité pour deux ans. • Sélectionner la date avec les touches (bas) et (haut). • Les touches permettent de définir cette date comme Vacances, Jour férié ou ∞ Jour férié.
Seite 221 Version PREMIUM 17.6. Communiqués Dans le menu principal, sélectionner le menu « Communiqués » à l’aide des touches (haut) (bas) et passer dans le menu « Communiqués » avec la touche droite de l’écran Retourner au menu principal sans enregistrer en appuyant sur 17.6.1.
Seite 222 Version PREMIUM 17.7. Canaux Dans le menu principal, sélectionner le menu « Canaux » à l’aide des touches (haut) et (bas) et passer dans le menu « Canaux » avec la touche droite de l’écran . Retourner au menu principal sans enregistrer en appuyant sur Le canal décrit le raccordement d’un ou de plusieurs appareil(s).
Seite 223 Version PREMIUM 17.7.3. Attribuer des appareils à un canal Appareil activé dans le canal : Appareil désactivé dans le canal : Liste des appa- reils pouvant ici être attribués à ce canal Plusieurs appareils peuvent être attribués à chaque canal. L’écran indique si les appareils attribués à...
Seite 224 Version PREMIUM 17.8. Groupes Dans le menu principal, choisir le menu « Groupes » à l’aide des touches (haut) et (bas) et passer dans le menu « Groupes » avec la touche droite de l’écran . Retourner au menu principal sans enregistrer en appuyant sur Un groupe décrit le raccordement d’un ou de plusieurs canal / canaux.
Seite 225 Version PREMIUM 17.8.2. Passage de la commande tactile à l’auto-positionnement Remarque : le présent chapitre explique comment régler la commande tactile pour un grou- pe, c’est-à-dire pour plusieurs moteurs et récepteurs. Dans le menu « Canaux », la commande tactile peut être activée / désactivée pour chaque canal individuellement. Choisir l’élément de menu «...
Seite 226 Version PREMIUM 17.8.3. Attribuer des canaux à un groupe : canal activé dans le groupe. : canal désactivé dans le groupe. Liste des canaux pouvant ici être attribués à ce groupe Plusieurs canaux peuvent être attribués à chaque groupe. L’écran indique si les canaux attri- bués à...
Seite 227 Version PREMIUM 17.9. Appareils Dans le menu principal, sélectionner le menu « Appareils » à l’aide des touches (haut) et (bas) et passer dans le menu « Appareils » avec la touche droite de l’écran . Retourner au menu principal sans enregistrer en appuyant sur Les appareils programmés s’affichent.
Seite 228 Version PREMIUM 17.9.2. Éditer les paramètres du capteur Pour éditer les valeurs du capteur, il faut qu’au moins un capteur actif (p. ex. le capteur commeo WSRF) soit connecté à commeo Multi Send. Si aucun capteur n’est connecté, l’élément « Param. du capteur » ne s’affiche pas à l’écran. Sélectionner le sous-menu «...
Seite 229 Version PREMIUM Ajustement automatique à la lumière du soleil L’intensité de la lumière du soleil peut entraîner l’exécution d’une action pour l’appareil sélectionné (p. ex. déploiement du store en tissu pour faire de l’ombre). Sélectionner le symbole du soleil à l’aide des touches et .
Seite 230 Version PREMIUM Ajustement automatique au crépuscule L’intensité de la lumière ambiante peut entraîner l’exécution d’une action pour l’appareil sélectionné (p. ex. repli du store en tissu ou des- cente du store vénitien le soir). Sélectionner le symbole du crépuscule à l’aide des touches et .
Seite 231 Version PREMIUM 17.9.3. Copier et coller les paramètres du capteur Cette fonction permet d’enregistrer dans le presse-papiers de commeo Multi Send les valeurs paramétrées pour le vent, le soleil, le crépuscule et le gel d’un appareil. Lorsqu’un autre appareil est sélectionné, le contenu du presse-papiers peut ainsi être transféré à cet autre appareil.
Seite 232 Version PREMIUM 17.9.5. Mode programm. Cette fonction correspond pour l’essentiel à la recherche, qui peut également être effectuée en appuyant pendant 3 secondes sur la touche SELECT. Les nouveaux appareils trouvés sont directement enregistrés et figurent dans la liste des appareils disponibles. Dans le menu «...
Seite 233 Version PREMIUM 17.9.7. Éditer les paramètres de l’appareil Régler ou modifier la sensibilité au vent Pour régler la sensibilité au vent des moteurs avec détection de vent intégrée (p. ex. SE Breeze-com), il faut sélectionner le moteur correspondant dans le menu « Appareils ». Le réglage s’effectue dans les paramètres de l’appareil.
Seite 234 Version PREMIUM Désactiver la détection du vent intégrée Attention : la protection contre les vents forts n’est plus assurée. Sélectionner le réglage « SORTIE » à l’aide La désactivation de la détection du vent est des touches de sélection du canal ou .
Seite 235 Version PREMIUM 17.10. Réglage Dans le menu principal, sélectionner le menu « Réglage » à l’aide des touches (haut) et (bas) et passer dans le menu « Réglage » avec la touche droite de l’écran. Retourner au menu principal sans enregistrer en appuyant sur Les fonctions éditables s’affichent.
Seite 236 Version PREMIUM Mois Le mois enregistré s’affiche au format deux chiffres « MM ». Pour régler le mois, appuyer brièvement sur les touches (plus 1 mois à chaque pression) ou (moins 1 mois à chaque pression). Une pression prolongée sur ces touches permet de déclencher un défilement plus rapide.
Seite 237 Version PREMIUM 17.10.2. Vacances Ici, la fonction « Vacances » peut être activée ou désactivée. Le passage automatique à l’heure d’été et d’hiver correcte peut être activé ou désactivé. : fonction « Vacances » activée. : fonction « Vacances » désactivée. Si la fonction «...
Seite 238 Version PREMIUM 17.10.4. Langue Choisir la langue souhaitée à l’aide des touches (haut) et (bas). Ensuite : • Enregistrer la modification avec la touche droite de l’écran et retourner au menu « Réglage » ou • retourner au menu « Réglage » sans enregistrer à l’aide de la touche 17.10.5.
Seite 239 Version PREMIUM 17.10.6. Écran Choisir la fonction souhaitée à l’aide des touches (haut) et (bas). Éditer la fonction en utilisant les touches et . Une fois la modification éditée, enregistrer avec la touche droite de l’écran et passer à « Réglage » dans le menu ou retourner au menu «...
Seite 240 Version PREMIUM 17.10.7. Mode affichage Pour faciliter l’utilisation en mode fonctionnement, les canaux et groupes non utilisés peuvent être masqués. Remarque : tous les canaux et groupes continueront de s’afficher dans les menus Canaux et Groupes. La fonction « Masquer les canaux inutilisés » peut être activée ou désactivée.
Seite 241 Version PREMIUM 17.11. Mode Expert Le mode Expert peut être activé ou désactivé. : « Mode Expert » activé. : « Mode Expert » désactivé. Lorsque le mode Expert est activé, l’affichage de l’écran est automati- quement étendu. et d’autres fonctions sont éditables. Choisir la fonction souhaitée à...
Seite 242 Version PREMIUM 17.11.2. Touche Auto/Man Cette fonction permet de définir l’attribution des canaux concernés par le passage du mode manuel au mode automatique, et inversement (écran d’accueil, touche droite de l’écran !). Dans le menu « Appareils », sélectionner la fonction « Touche Auto/ Man »...
Seite 243 Version PREMIUM Exemple : Le canal 2 doit s’afficher avant le canal 3. La séquence de fonctionnement serait donc Canal 1, Canal 3 puis seulement Canal 2. Activer / désactiver la fonction « Séq. de Sélectionner Canal 2 avec les touches fonctionnement »...
Seite 244 Met een betaalde upgrade kunt u de commeo Multi Send met diverse extra functies uitbrei- den naar de PREMIUM-versie: 1. Op de SELVE website kunt u de individuele key-code van 16 posities krijgen: www.selve.de/commeomultisend 2. De commeo Multi Send KonfigTool ophalen.
Seite 245 Algemeen deel (BASIS en PREMIUM) ________________________________ 1. Veiligheidsaanwijzingen ___________________________________________________ 2. Algemeen ______________________________________________________________ 2.1. Reglementair gebruik _________________________________________________ 2.2. SELVE commeo Funk __________________________________________________ 3. commeo Multi Send KonfigTool ____________________________________________ 3.1. De commeo Multi Send KonfigTool ophalen en installeren ___________________ 3.2. Micro-USB-aansluiting ________________________________________________ 4.
Seite 246 Inhoudsopgave BASIS-versie ____________________________________________________________ 14. Beschrijving van het apparaat ______________________________________________ 14.1. Beschrijving van de commeo Multi Send: BASIS-versie _____________________ 14.2. Beschrijving van het display ___________________________________________ 14.2.1. Werkstand ___________________________________________________ 14.2.2. Menümodus _________________________________________________ 15. Programmering _________________________________________________________ 15.1. Startscherm ‘Positieweergave’ _________________________________________ 15.1.1. Automatisch bedrijf en handmatig bedrijf _________________________ 15.2.
Seite 247 Inhoudsopgave 15.9. Instellingen ________________________________________________________ 15.9.1. Datum en tijd ________________________________________________ 15.9.2. Vakantie ____________________________________________________ 15.9.3. Astro verschuiving ____________________________________________ 15.9.4. Taal ________________________________________________________ 15.9.5. Locatie ______________________________________________________ 15.9.6. Display ______________________________________________________ 15.9.7. Weergave modus _____________________________________________ 15.9.8. Sensor visualisatie ____________________________________________ 15.10. Info _____________________________________________________________ PREMIUM-versie ______________________________________________________ 16. Beschrijving van het apparaat ______________________________________________ 16.1.
Seite 248 Inhoudsopgave 17.6. Meldingen _________________________________________________________ 17.6.1. Push-bericht activeren _________________________________________ 17.6.2. Push-bericht lezen ____________________________________________ 17.6.3. Push-bericht wissen ___________________________________________ 17.7. Kanalen ___________________________________________________________ 17.7.1. Kanaal een andere naam geven __________________________________ 17.7.2. Omschakelen tussen tip-bediening en ‘zelfhandhaving’ ______________ 17.7.3. Apparaten aan een kanaal toewijzen ______________________________ 17.8.
Seite 249 Algemeen deel (BASIS en PREMIUM) 1. Veiligheidsaanwijzingen • Uitsluitend in droge ruimten gebruiken. • Gebruik uitsluitend onveranderde originele SELVE onderdelen. • Personen buiten het bewegingsbereik van de installaties houden. Waar- • Regelingen buiten bereik van kinderen houden. schuwing! • Nationale voorschriften naleven.
Seite 250 U vindt de KonfigTool op www.selve.de/commeomultisend 3.1. De commeo Multi Send KonfigTool ophalen en installeren U kunt de software ‘commeo Multi Send KonfigTool’ uitsluitend ophalen op de SELVE website: www.selve.de/commeomultisend De installatie vindt plaats in een willekeurige map en vereist geen beheerdersrechten. U start de KonfigTool door dubbel op het bestand ‘MultiSendControlCenter.exe’...
Seite 251 Algemeen deel (BASIS en PREMIUM) 4. Functies van de versies BASIS en PREMIUM In de aflevertoestand heeft de commeo Multi Send de BASIS-versie. Deze bevat alle basis- functies. Bovendien kunt u met behulp van de commeo Multi Send KonfigTool een betaalde upgrade naar de PREMIUM-versie realiseren.
Seite 252 Met een betaalde upgrade kunt u de commeo Multi Send met diverse extra functies uitbrei- den naar de PREMIUM-versie: 1. Op de SELVE website kunt u de individuele key-code van 16 posities krijgen: www.selve.de/commeomultisend 2. De commeo Multi Send KonfigTool ophalen.
Seite 253 Algemeen deel (BASIS en PREMIUM) 5. Andere batterijen plaatsen Als het kleine batterijsymbool op het display verschijnt, moet u nieuwe batterijen plaat- sen. Evenwel kunt u de commeo Multi Send nog een bepaalde tijd gebruiken. Als de batterijcapaciteit geheel is verbruikt, schakelt de commeo Multi Send uit, en wordt noch door een beweging noch door een knopdruk weer ingeschakeld.
Seite 254 64 ontvangers inleren. 8. Algemene conformiteitsverklaring Hiermee verklaart de firma SELVE GmbH & Co. KG dat de commeo Multi Send voldoet aan de fundamentele eisen en de andere relevante voorschriften van de richtlijn 2014/53/EU. U kunt de conformiteitsverklaring hier vinden: www.selve.de 9.
Seite 255 Algemeen deel (BASIS en PREMIUM) 10. Montage 10.1. Montageaanwijzingen • Let goed op dat u de regeling niet in de buurt van metalen vlakken of magnetische velden installeert en gebruikt. Metalen vlakken of glazen ruiten met metaallaag die binnen het zendbereik liggen, kunnen het bereik aanzienlijk reduceren.
Seite 256 Algemeen deel (BASIS en PREMIUM) 11. Ingebruikneming In de wizard worden de eerste stappen verricht om de commeo Multi Send in gebruik te nemen. Op het display boven verschijnt ‘Wizard’. U moet de wizard vanaf het begin helemaal doorlopen. Kies de juiste taal met behulp van de knoppen en .
Seite 257 Algemeen deel (BASIS en PREMIUM) 12. Fabrieksinstelling 12.1. Standaardwaarden 12.1.1. Datum en tijd De actuele datum en de actuele tijd (CET) zijn al ingesteld en kunnen individueel worden aan- gepast. 12.1.2. Timers De timers van de eerste beide klokken zijn reeds ingesteld op deze waarden. Eerste klok Tweede klok Modus: Ma–Vr en Zat–Zondag:...
Seite 258 Algemeen deel (BASIS en PREMIUM) 13. Uitleg van de werking 13.1. Status-led Een zendsignaal wordt aangegeven met het groen oplichten van de status-led. Bij een mel- ding verandert de status-led na enige tijd van groen in rood. Als nog geen ontvanger op het geselecteerde kanaal is ingeleerd, brandt de led oranje.
Seite 259 Algemeen deel (BASIS en PREMIUM) 13.7. Tussenpositie 1 De tussenpositie kunt u vrij kiezen tussen de bovenste en onderste eindstand. Tussenpositie 1 instellen: Bediening Bewegen Aandrijving met de OP/AAN-knop naar de bovenste eindstand brengen. Druk de STOP-knop en vervolgens de AF/UIT-knop in. Houd beide ingedrukt.
Seite 260 Algemeen deel (BASIS en PREMIUM) 13.8. Tussenpositie 2 (ventilatie/omkeren) De tussenpositie kunt u vrij kiezen tussen de bovenste en onderste eindstand. Tussenpositie 2 instellen: Bediening Bewegen Aandrijving met de AF/UIT-knop naar de onderste eind- stand brengen. Druk de STOP-knop en vervolgens de OP/AAN-knop in. Houd beide ingedrukt.
Seite 261 Algemeen deel (BASIS en PREMIUM) 13.9. Configuratie met commeo Multi Send Opmerking: voor deze instellingen moet de aandrijving worden geselecteerd met een zender in de SELECT-modus (statusled knippert langzaam oranje). Worden meerdere aandrijvingen/ ontvangers weergegeven, houdt u de SELECT-knop ingedrukt, tot de gewenste aandrijving/ ontvanger even beweegt.
Seite 262 Algemeen deel (BASIS en PREMIUM) 13.9.1. Menupunt ‘Naam wijzigen’ Kies met het menu- De cursor knippert achter de De commeo Multi Send punt ‘Naam wijzigen’ en druk laatste letter van de naam. bevestigt ten slotte de nieu- op de rechter display-knop Selecteer met , , we naam.
Seite 263 Algemeen deel (BASIS en PREMIUM) 13.9.2. Menupunt ‘Configuratie’ Vastleggen van de ontvangertoepassing Selecteerbare ontvangertoe- passingen: Type 00: screen binnen Type 01: screen buiten Type 02: luifel/screen binnen Type 03: luifel/screen buiten Kies met het menu- Kies met de gewenste Type 04: winkelluifel punt ‘Configuratie’...
Seite 264 Algemeen deel (BASIS en PREMIUM) 13.9.3. Sensor inleren Kies met het menu- De activering wordt beves- punt ‘Sensor inleren’ en druk tigd. Daarna moet nog kort op de rechter display-knop op de PROGR-knop worden gedrukt. Met keert u terug naar het menu SELECT. Opmerking: de sensor moet nu met de gebruikelijke procedure worden aangemeld (zie afstelhandleiding commeo Sensor WS/WSRF).
Seite 265 BASIS-versie Opmerking: De commeo Multi Send wordt altijd in de BASIS-versie geleverd. 14. Beschrijving van het apparaat 14.1. Beschrijving van de commeo Multi Send: BASIS-versie Voorkant Achterkant 1 Display 2 Display-knop rechts 3 Display-knop links 4 Status-led 5 OP/AAN-knop 6 Kanaalkeuze-knop links 7 STOP-knop 8 Kanaalkeuze-knop rechts 9 AF/UIT-knop...
Seite 266 BASIS-versie 14.2. Beschrijving van het display 14.2.1. Werkstand 1 Weekdag en tijd 2 Kanaal/groep respectievelijk kanaal-/groepsnaam 3 Toestand batterij (uitsluitend wanneer bijna leeg) 4 Weergave ‘Tip-bediening ingeschakeld’ 5 Weergave ‘Bericht aanwezig’ 6 Functie linker display-knop: • Knop kort indrukken: Hoofdmenu •...
Seite 267 BASIS-versie 15. Programmering 15.1. Startscherm ‘Positieweergave’ Geen apparaten toegewezen Er is minstens één apparaat toegewezen In de aflevertoestand of na een terugstelling Ga met de linker display-knop op de fabriekswaarden zijn geen apparaten vanuit het startscherm naar het hoofdmenu. aan de commeo Multi Send toegewezen. De weergave van de linker display-knop is Het hoofdmenu kan worden opgeroepen.
Seite 268 BASIS-versie 15.2. Overzicht over het hoofdmenu 15.3. Hoofdmenu en menuoverzicht (Af/Uit) of (Op/Aan) kiest u het gewenste menupunt. Met de rechter display-knop opent u het gewenste menupunt.
Seite 269 BASIS-versie 15.4. Timers Vanuit het hoofdmenu kunt u met behulp van de rechter display-knop naar het menu ‘Timers’ gaan. Ga met de rechter display-knop naar het menu van de centrale respec- tievelijk de groep waar u de schakeltijden kunt instellen en de groepen kunt (de)activeren. Vanuit ieder submenu kunt u met behulp van de linker display-knop zonder op te slaan terugkeren naar het vorige menu.
Seite 270 BASIS-versie 15.4.3. Modus (schakeldagen) Om de drie modi weer te geven, drukt u de STOP-knop in. De gewenste modus kiezen met (Af/Uit) of (Op/Aan) en bevestigen met Ma–Zondag: U kunt slechts één schakeltijd invoeren, en die geldt dan voor alle zeven dagen van de week. Ma–Vr, Zat–Zondag: U voert twee schakeltijden in.
Seite 271 BASIS-versie 15.4.6. De schakeltijden invoeren: Algemeen • U kiest de weekdagen met de knoppen (Af/Uit) of (Op/Aan). • U stelt de schakel- of blokkeertijden in met de kanaalkeuze-knoppen (= schakeltijd later) (= schakeltijd eerder). Als u de kanaalkeuze-knop kort indrukt, stelt u de schakeltijd per minuut nauwkeurig in.
Seite 272 BASIS-versie 15.4.9. De schakel-/blokkeertijden invoeren: Modus Individueel Displayweergaven Schakeltijden Blokkeertijden Individueel Astro Astro avond 15.4.10. De schakel-/blokkeertijden invoeren: Modus Ma–Vr en Zat–Zondag Displayweergaven Schakeltijden Blokkeertijden Individueel Astro Astro avond 15.4.11. De schakel-/blokkeertijden invoeren: Modus Ma–Zondag Displayweergaven Schakeltijden Blokkeertijden Individueel Astro Astro avond...
Seite 273 BASIS-versie 15.5. Meldingen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Mel- dingen’ en open met de rechter display-knop het menu ‘Meldingen’. Met keert u zonder opslaan terug naar het hoofdmenu. 15.5.1. Meldingen (pushbericht) lezen Met de bedieningsknoppen (Op/Aan) en (Af/Uit) door de pushberichten bladeren.
Seite 274 BASIS-versie 15.6. Kanalen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Kanalen’ en open met de rechter display-knop het menu ‘Kanalen’. Met keert u zonder opslaan terug naar het hoofdmenu. Het kanaal beschrijft de combinatie van één of meer apparaten. Praktisch zou aan één kanaal altijd slechts één aandrijving of ontvanger moeten zijn toegewezen.
Seite 275 BASIS-versie 15.6.2. Omschakelen tussen tip-bediening en ‘zelfhandhaving’ Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u het menupunt ‘Tip-bediening’. Met de kanaalkeuze-knoppen en met de functie activeren/deactiveren. : ‘Tip-bediening’ is geactiveerd. : ‘Tip-bediening’ is gedeactiveerd. Met de rechter display-knop opslaan en terugspringen naar het menu.
Seite 276 BASIS-versie 15.7. Groepen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Groepen’ en open met de rechter display-knop het menu ‘Groepen’. Met keert u zonder opslaan terug naar het hoofdmenu. Een groep beschrijft de combinatie van één of meer kanalen. De toewijzing van de kanalen aan de groepen wordt hier geconfigureerd.
Seite 277 BASIS-versie 15.7.2. Omschakelen tussen tip-bediening en ‘zelfhandhaving’ Opmerking: Hier wordt beschreven hoe u de tip-bediening voor een groep instelt, dus voor meerdere aandrijvingen en ontvangers. In het menu ‘Kanalen’ kunt u de tip-bediening voor afzonderlijke kanalen individueel activeren/deactiveren. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u het menupunt ‘Tip-bediening’.
Seite 278 BASIS-versie 15.7.3. Kanalen aan een groep toewijzen : Kanaal in groep is geactiveerd. : Kanaal in groep is gedeactiveerd. Kanalen die hier aan deze groep kunnen worden toegewezen Aan iedere groep kunnen meerdere kanalen worden toegewezen. In het display wordt weer- gegeven of de kanalen die aan deze groep zijn toegewezen, zijn geactiveerd of gedeactiveerd.
Seite 279 BASIS-versie 15.8. Apparaten Kies met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Apparaten’ en open met de rechter display-knop het menu ‘Apparaten’. Met keert u zonder opslaan terug naar het hoofd- menu. De ingeleerde apparaten worden weergegeven. Kies met de bedie- ningsknoppen (Op/Aan) en (Af/Uit) het gewenste apparaat en...
Seite 280 BASIS-versie 15.8.2. Sensor parameters bewerken Om sensorwaarden te bewerken, moet minstens één actieve sensor (bijvoorbeeld commeo Sensor WSRF) zijn aangesloten op de commeo Multi Send. Als geen sensor is aangesloten, verschijnt ‘Sensor parameters’ niet in het display. Kies met de bedieningsknoppen (Op/Aan) Kies met de bedieningsknoppen (Op/Aan)
Seite 281 BASIS-versie Zonlichtautomaat Afhankelijk van de intensiteit van het zonlicht wordt voor het geselec- teerde apparaat een actie uitgevoerd (voorbeeld: voor schaduwvorming wordt de luifel uitgeschoven). Met de kanaalkeuze-knoppen het zon-symbool selecteren. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de functie ‘Acti- viteit’.
Seite 282 BASIS-versie Schemeringsautomaat Afhankelijk van de intensiteit van het omgevingslicht wordt voor het geselecteerde apparaat een actie uitgevoerd (voorbeeld: 's avonds wordt de luifel ingeschoven of de buitenjaloezie uitgeschoven). Met de kanaalkeuze-knoppen het schemering-symbool selecte- ren. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de functie ‘Activiteit’.
Seite 283 BASIS-versie 15.8.3. Sensor parameters kopiëren en invoegen Met deze functie kunnen de ingestelde waarden van een apparaat voor wind, zon, scheme- ring en vorst worden opgeslagen in een buffer in de commeo Multi Send. Als nog een appa- raat wordt geselecteerd, kan de inhoud van de buffer willekeurig vaak worden overgedragen aan andere apparaten.
Seite 284 BASIS-versie 15.8.5. Programmeermodus De functie komt in wezen overeen met de zenderscan, die u ook kunt bereiken door de SELECT-knop 3 seconden in te drukken. Nieuw ontdekte apparaten worden direct ingeleerd en staan dan in de apparatenlijst ter beschikking. Kies in het menu ‘Apparaten’ met de bedie- Kies met de bedieningsknoppen (Op/Aan) ningsknoppen...
Seite 285 BASIS-versie 15.8.7. Apparaatparameters bewerken Windgevoeligheid instellen of wijzigen Voor het instellen van de windgevoeligheid bij aandrijvingen met geïntegreerde winddetectie (bijv. SE Breeze-com) wordt de betreffende aandrijving geselecteerd in het menu ‘Apparaten’. De instelling vindt plaats via de apparaatparameters. Met de bedieningsknoppen Met de bedieningsknoppen Met de bedieningsknoppen (Op/Aan) en...
Seite 286 BASIS-versie Geïntegreerde winddetectie uitschakelen Let op: geen bescherming meer actief tegen een te krachtige wind. De geslaagde uitschakeling van de windde- Met de kanaalkeuze-knoppen tectie wordt bevestigd. weergave ‘UIT’ instellen. Met de rechter display-knop en 4 x de Met rechter display-knop bevestigt u linker display-knop keert u terug in de...
Seite 287 BASIS-versie 15.9. Instellingen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Instellingen’ en ga met de STOP-knop naar het menu ‘Instellingen’. Met keert u zonder opslaan terug naar het hoofdmenu. De bewerkbare functies worden weergegeven. Kies met de bedie- ningsknoppen (Op/Aan) en (Af/Uit) de gewenste functie en open...
Seite 288 BASIS-versie Maand De maand wordt weergegeven met twee posities ‘MM’. Als u de kanaalkeuze-knoppen (plus 1 maand per knopdruk) of (minus 1 maand per knopdruk) kort indrukt, kunt u de maand nauwkeurig instellen. Als u een knop langer indrukt, veranderen de jaartallen sneller. Verder met: •...
Seite 289 BASIS-versie 15.9.2. Vakantie Hier kunt u de functie ‘Vakantie’ in- en uitschakelen. De automatische omschakeling naar de van toepassing zijnde zomer- en wintertijd kan geactiveerd of gedeactiveerd worden. : Functie ‘Vakantie’ is geactiveerd. : Functie ‘Vakantie’ is gedeactiveerd. Als de functie ‘Vakantie’ is geactiveerd, wordt iedere dag als vakantie- dag beschouwd en veranderen de schakeltijden per groep met een willekeurige starttijd van ±15 minuten.
Seite 290 BASIS-versie 15.9.4. Taal Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de gewenste taal. Verder met: • De verandering met de rechter display-knop opslaan en naar het menu ‘Instellingen’ gaan of • met keert u zonder opslaan terug naar het menu ‘Instellingen’. 15.9.5.
Seite 291 BASIS-versie 15.9.6. Display Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de gewenste functie. Met de kanaalkeuze-knoppen de functie bewerken. Na het bewerken de verandering met de rechter display-knop opslaan en naar het menu ‘Instellingen’ gaan of met zonder op te slaan terugkeren naar het menu ‘Instellingen’.
Seite 292 BASIS-versie 15.9.7. Weergave modus Voor een lichtere en meer overzichtelijke bediening in de werkstand kunt u ongebruikte kanalen en groepen verbergen. Opmerking: In de menu's Kanalen en Groepen blijven alle kanalen en groepen zichtbaar. U kunt de functie ‘Ongebruikte kanalen verbergen’ activeren/deactive- ren.
Seite 293 PREMIUM-versie Opmerking: De commeo Multi Send wordt altijd in de BASIS-versie geleverd. Om de PREMI- UM-versie te verkrijgen, moet een upgrade plaatsvinden (zie hoofdstuk 4.3.). 16. Beschrijving van het apparaat 16.1. Beschrijving van de commeo Multi Send: PREMIUM-versie Voorkant Achterkant 1 Display 2 Display-knop rechts 3 Display-knop links...
Seite 294 PREMIUM-versie 16.2. Beschrijving van het display 16.2.1. Werkstand Weekdag en tijd Kanaal/groep respectievelijk kanaal-/groepsnaam Toestand batterij (uitsluitend wanneer bijna leeg) Weergave ‘Tip-bediening ingeschakeld’ Weergave ‘Bericht aanwezig’ Positieweergave van het apparaat in % Functie linker display-knop: • Knop kort indrukken: Hoofdmenu •...
Seite 295 PREMIUM-versie 17. Programmering 17.1. Startscherm ‘Positieweergave’ Geen apparaten toegewezen Er is minstens één apparaat toegewezen In de aflevertoestand of na een terugstelling Ga met de linker display-knop op de fabriekswaarden zijn geen apparaten vanuit het startscherm naar het hoofdmenu. aan de commeo Multi Send toegewezen. De weergave van de linker display-knop is Het hoofdmenu kan worden opgeroepen.
Seite 296 PREMIUM-versie 17.2. Overzicht over het hoofdmenu...
Seite 297 PREMIUM-versie 17.3. Hoofdmenu en menuoverzicht (Af/Uit) of (Op/Aan) kiest u het gewenste menupunt. Met de rechter display-knop opent u het gewenste menupunt. Voor de volgende beschrijving van de afzonderlijke menupunten nu (Af/Uit) of (Op/Aan) het menu ‘Expert modus’ selecteren en openen.
Seite 298 PREMIUM-versie 17.4.1. Menu ‘Timers’ • U kunt voor ieder van de zestien groepen vier schakeltijden programmeren. • Met de bedieningsknoppen (Op/Aan) en (Af/Uit) de centrale of een gewenste groep kiezen. • Met de kanaalkeuze-knop de functie van de centrale/groep activeren de functie deactiveren 17.4.2.
Seite 299 PREMIUM-versie 17.4.5. Doel Op/aan: Doel is de bovenste (ingeschoven) eindstand. Af/uit: Doel is de onderste (uitgeschoven) eindstand. Pos 1 Doel is de eerste tussenpositie. Pos 2 Doel is de tweede tussenpositie. Dag modus: De positionering wordt gerealiseerd in afhankelijkheid van de dagtoestand van het ontvangerprofiel (zie hand- leiding van de aandrijving/ontvanger).
Seite 300 PREMIUM-versie 17.4.9. De schakeltijden invoeren: Verschuiving Als de klok in de modus ‘Astro’ of ‘Astro avond’ staat, is er een extra instelling: Verschuiving. Met de verschuiving worden de dagafhankelijk berekende astrotijden verschoven met de ingestelde verschuivingstijd (± 120 minuten). Zo kunt u iedere schakeltijd verder personalise- ren.
Seite 301 PREMIUM-versie 17.4.12. De schakel-/blokkeertijden invoeren: Modus Ma–Zondag Displayweergaven Schakeltijden Blokkeertijden, verschuiving Individueel Astro Astro avond 17.5. Kalender Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Kalender’ en open met de rechter display-knop het menu ‘Kalender’. Met keert u zonder opslaan terug naar het hoofdmenu.
Seite 302 PREMIUM-versie 17.5.3. Kalender algemeen • Met de kanaalkeuze-knoppen de kalendermaand selecteren. De kalender is voor 2 jaar geactiveerd. • Met de bedieningsknoppen (Af/Uit) of (Op/Aan) de kalenderdatum kiezen. • Met de kanaalkeuze-knoppen het kalender-onderdeel Vakantie, Feestdag of ∞feest- dag kiezen. Vakantie Alle schakeltijden werken op deze dag met de vakantiefunctie;...
Seite 303 PREMIUM-versie 17.6. Meldingen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Mel- dingen’ en open met de rechter display-knop het menu ‘Meldingen’. Met keert u zonder opslaan terug naar het hoofdmenu. 17.6.1. Push-bericht activeren Met pushbericht wordt het briefsymbool in het startscherm bedoeld.
Seite 304 PREMIUM-versie 17.6.3. Push-bericht wissen Opmerking: Altijd worden alle berichten gewist. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u het punt ‘Verwijder’. Met de rechter display-knop bevestigen en de beves- tigingsvraag beantwoorden met de rechter display-knop 17.7. Kanalen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Kanalen’...
Seite 305 PREMIUM-versie 17.7.2. Omschakelen tussen tip-bediening en ‘zelfhandhaving’ Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u het menupunt ‘Tip-bediening’. Met de kanaalkeuze-knoppen en met de functie activeren/deactiveren. : ‘Tip-bediening’ is geactiveerd. : ‘Tip-bediening’ is gedeactiveerd. Met de rechter display-knop opslaan en terugspringen naar het menu.
Seite 306 PREMIUM-versie 17.8. Groepen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Groepen’ en open met de rechter display-knop het menu ‘Groepen’. Met keert u zonder opslaan terug naar het hoofdmenu. Een groep beschrijft de combinatie van één of meer kanalen. De toewijzing van de kanalen aan de groepen wordt hier geconfigureerd.
Seite 307 PREMIUM-versie 17.8.2. Omschakelen tussen tip-bediening en ‘zelfhandhaving’ Opmerking: Hier wordt beschreven hoe u de tip-bediening voor een groep instelt, dus voor meerdere aandrijvingen en ontvangers. In het menu ‘Kanalen’ kunt u de tip-bediening voor afzonderlijke kanalen individueel activeren/deactiveren. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u het menupunt ‘Tip-bediening’.
Seite 308 PREMIUM-versie 17.8.3. Kanalen aan een groep toewijzen : Kanaal in groep is geactiveerd. : Kanaal in groep is gedeactiveerd. Kanalen die hier aan deze groep kunnen worden toegewezen Aan iedere groep kunnen meerdere kanalen worden toegewezen. In het display wordt weer- gegeven of de kanalen die aan deze groep zijn toegewezen, zijn geactiveerd of gedeactiveerd.
Seite 309 PREMIUM-versie 17.9. Apparaten Kies met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Apparaten’ en open met de rechter display-knop het menu ‘Apparaten’. Met keert u zonder opslaan terug naar het hoofd- menu. De ingeleerde apparaten worden weergegeven. Kies met de bedie- ningsknoppen (Op/Aan) en (Af/Uit) het gewenste apparaat en...
Seite 310 PREMIUM-versie 17.9.2. Sensor parameters bewerken Om sensorwaarden te bewerken, moet minstens één actieve sensor (bijvoorbeeld commeo Sensor WSRF) zijn aangesloten op de commeo Multi Send. Als geen sensor is aangesloten, verschijnt ‘Sensor parameters’ niet in het display. Kies met de bedieningsknoppen (Op/Aan) Kies met de bedieningsknoppen (Op/Aan)
Seite 311 PREMIUM-versie Zonlichtautomaat Afhankelijk van de intensiteit van het zonlicht wordt voor het geselec- teerde apparaat een actie uitgevoerd (voorbeeld: voor schaduwvorming wordt de luifel uitgeschoven). Met de kanaalkeuze-knoppen het zon-symbool selecteren. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de functie ‘Acti- viteit’.
Seite 312 PREMIUM-versie Schemeringsautomaat Afhankelijk van de intensiteit van het omgevingslicht wordt voor het geselecteerde apparaat een actie uitgevoerd (voorbeeld: 's avonds wordt de luifel ingeschoven of de buitenjaloezie uitgeschoven). Met de kanaalkeuze-knoppen het schemering-symbool selecte- ren. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de functie ‘Activiteit’.
Seite 313 PREMIUM-versie 17.9.3. Sensor parameterskopiëren en invoegen Met deze functie kunnen de ingestelde waarden van een apparaat voor wind, zon, scheme- ring en vorst worden opgeslagen in een buffer in de commeo Multi Send. Als nog een appa- raat wordt geselecteerd, kan de inhoud van de buffer willekeurig vaak worden overgedragen aan andere apparaten.
Seite 314 PREMIUM-versie 17.9.5. Programmeermodus De functie komt in wezen overeen met de zenderscan, die u ook kunt bereiken door de SELECT-knop 3 seconden in te drukken. Nieuw ontdekte apparaten worden direct ingeleerd en staan dan in de apparatenlijst ter beschikking. Kies in het menu ‘Apparaten’ met de bedie- Kies met de bedieningsknoppen (Op/Aan) ningsknoppen...
Seite 315 PREMIUM-versie 17.9.7. Apparaatparameters bewerken Windgevoeligheid instellen of wijzigen Voor het instellen van de windgevoeligheid bij aandrijvingen met geïntegreerde winddetectie (bijv. SE Breeze-com) wordt de betreffende aandrijving geselecteerd in het menu ‘Apparaten’. De instelling vindt plaats via de apparaatparameters. Met de bedieningsknoppen Met de bedieningsknoppen Met de bedieningsknoppen (Op/Aan) en...
Seite 316 PREMIUM-versie Geïntegreerde winddetectie uitschakelen Let op: geen bescherming meer actief tegen een te krachtige wind. De geslaagde uitschakeling van de windde- Met de kanaalkeuze-knoppen tectie wordt bevestigd. weergave ‘UIT’ instellen. Met de rechter display-knop en 4 x de Met rechter display-knop bevestigt u linker display-knop keert u terug in de...
Seite 317 PREMIUM-versie 17.10. Instellingen Kies in het hoofdmenu met de bedieningsknoppen (Op/Aan) en (Af/Uit) het menu ‘Instellingen’ en ga met de STOP-knop naar het menu ‘Instellingen’. Met keert u zonder opslaan terug naar het hoofdmenu. De bewerkbare functies worden weergegeven. Kies met de bedie- ningsknoppen (Op/Aan) en (Af/Uit) de gewenste functie en open...
Seite 318 PREMIUM-versie Maand De maand wordt weergegeven met twee posities ‘MM’. Als u de kanaalkeuze-knoppen (plus 1 maand per knopdruk) of (minus 1 maand per knopdruk) kort indrukt, kunt u de maand nauwkeurig instellen. Als u een knop langer indrukt, veranderen de jaartallen sneller. Verder met: •...
Seite 319 PREMIUM-versie 17.10.2. Vakantie Hier kunt u de functie ‘Vakantie’ in- en uitschakelen. De automatische omschakeling naar de van toepassing zijnde zomer- en wintertijd kan geactiveerd of gedeactiveerd worden. : Functie ‘Vakantie’ is geactiveerd. : Functie ‘Vakantie’ is gedeactiveerd. Als de functie ‘Vakantie’ is geactiveerd, wordt iedere dag als vakantie- dag beschouwd en veranderen de schakeltijden per groep met een willekeurige starttijd van ±15 minuten.
Seite 320 PREMIUM-versie 17.10.4. Taal Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de gewenste taal. Verder met: • De verandering met de rechter display-knop opslaan en naar het menu ‘Instellingen’ gaan of • met keert u zonder opslaan terug naar het menu ‘Instellingen’. 17.10.5.
Seite 321 PREMIUM-versie 17.10.6. Display Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de gewenste functie. Met de kanaalkeuze-knoppen de functie bewerken. Na het bewerken de verandering met de rechter display-knop opslaan en naar het menu ‘Instellingen’ gaan of met zonder op te slaan terugkeren naar het menu ‘Instellingen’.
Seite 322 PREMIUM-versie 17.10.7. Weergave modus Voor een lichtere en meer overzichtelijke bediening in de werkstand kunt u ongebruikte kanalen en groepen verbergen. Opmerking: In de menu's Kanalen en Groepen blijven alle kanalen en groepen zichtbaar. U kunt de functie ‘Ongebruikte kanalen verbergen’ activeren/deactive- ren.
Seite 323 PREMIUM-versie 17.11. Expert modus U kunt de expertmodus activeren/deactiveren. : ‘Expert modus’ is geactiveerd. : ‘Expert modus’ is gedeactiveerd. Als de expertmodus is geactiveerd, wordt de weergave in het display automatisch uitgebreid. U kunt dan meer functies bewerken. Met de bedieningsknoppen (Op/Aan) en (Af/Uit) kiest u de gewenste functie.
Seite 324 PREMIUM-versie 17.11.2. Knop Auto/man Hier wordt de toewijzing van de kanalen vastgelegd die bij de omschakeling van handmatig bedrijf naar automatisch bedrijf (startscherm, rechter display-knop!) moeten meetellen. Kies in het menu ‘Apparaten’ met de bedieningsknoppen (Op/Aan) (Af/Uit) de functie ‘Auto/man knop’ en open met de rechter dis- play-knop het submenu.
Seite 325 PREMIUM-versie Voorbeeld: Kanaal 2 moet na kanaal 3 worden weergegeven. De volgorde wordt dan kanaal 1, kanaal 3 en dan pas kanaal 2: Met de bedieningsknoppen (Op/Aan) en Met de kanaalkeuze-knoppen (Af/Uit) kanaal 2 selecteren en de STOP- functie ‘Werkingsvolgorde’ activeren/deacti- knop indrukken.
Seite 326 Upgrade: zmiana wersji BASIS w wersję PREMIUM Płatny Upgrade pozwoli zmienić wersję nadajnika commeo Multi Send w wersję PREMIUM, która posiada liczne dodatkowe funkcje, w tym celu należy: 1. Pobrać ze strony internetowej SELVE indywidualny, 16-cyfrowy klucz: www.selve.de/commeomultisend 2. Pobrać oprogramowanie commeo Multi Send KonfigTool.
Seite 327 1. Wskazówki dotyczące bezpieczeństwa _______________________________________ 2. Informacje ogólne _______________________________________________________ 2.1. Zastosowanie zgodne z przeznaczeniem __________________________________ 2.2. Nadajnik radiowy SELVE-commeo _______________________________________ 3. Oprogramowanie commeo Multi Send KonfigTool _____________________________ 3.1. Pobieranie i instalacja oprogramowania commeo Multi Send KonfigTool ________ 3.2. Złącze micro USB _____________________________________________________ 4.
Seite 328 Spis treści Wersja BASIS ___________________________________________________________ 14. Opis urządzenia _________________________________________________________ 14.1. Opis nadajnika commeo Multi Send – wersja BASIS ________________________ 14.2. Opis wyświetlacza ___________________________________________________ 14.2.1. Tryb roboczy _________________________________________________ 14.2.2. Tryb menu ___________________________________________________ 15. Programowanie _________________________________________________________ 15.1. Ekran początkowy "Wskaźnik pozycji" ___________________________________ 15.1.1.
Seite 329 Spis treści 15.9. Ustawienia_________________________________________________________ 15.9.1. Data i godzina ________________________________________________ 15.9.2. Urlop _______________________________________________________ 15.9.3. Przesunięcie astralne __________________________________________ 15.9.4. Język _______________________________________________________ 15.9.5. Lokalizacja ___________________________________________________ 15.9.6. Wyświetlacz _________________________________________________ 15.9.7. Tryb wyświetlania _____________________________________________ 15.9.8. Wizualizacja czujników _________________________________________ 15.10. Info _____________________________________________________________ Wersja PREMIUM _____________________________________________________ 16. Opis urządzenia _________________________________________________________ 16.1 Opis nadajnika commeo Multi Send –...
Seite 330 Spis treści 17.6. Wiadomości _______________________________________________________ 17.6.1. Aktywacja wiadomości push ____________________________________ 17.6.2. Odczytywanie wiadomości push _________________________________ 17.6.3. Kasowanie wiadomości push ____________________________________ 17.7. Kanały ____________________________________________________________ 17.7.1. Zmiana nazwy kanału __________________________________________ 17.7.2. Przełączenie sterowanie impulsowe/tryb samopodtrzymania __________ 17.7.3. Przypisywanie urządzeń do kanału _______________________________ 17.8.
Seite 331 Część ogólna (BASIS i PREMIUM) 1. Wskazówki dotyczące bezpieczeństwa • Stosować wyłącznie w suchych pomieszczeniach. • Stosować wyłącznie oryginalne części SELVE. • Nie przebywać w bezpośrednim zasięgu działania urządzeń. Uwaga! • Nie dopuszczać dzieci do urządzeń sterujących. • Przestrzegać przepisów obowiązujących w danym kraju.
Seite 332 Część ogólna (BASIS i PREMIUM) 2.2. Nadajnik radiowy SELVE-commeo Nadajnik radiowy SELVE commeo wysyła i odbiera sygnały radiowe na częstotliwości 868,1 MHz. Commeo jest dwukierunkowym systemem sterowania radiowego, gdzie dane zapisywane są w pamięci zarówno urządzeń nadawczych, jak i odbiorczych. Zresetowanie odbiornika lub usunięcie listy nadajników spowoduje, że na nadajniku pojawi się...
Seite 333 Część ogólna (BASIS i PREMIUM) 4. Funkcje wersji BASIS i PREMIUM Stan dostawy obejmuje nadajnik commeo Multi Send w wersji BASIS. Ta wersja posiada wszystkie podstawowe funkcje. Za pomocą oprogramowania commeo Multi Send KonfigTool można wykupić upgrade urzą- dzenia do wersji PREMIUM. Już zapisane urządzenia i ustawienia zostaną zachowane. Istnieje możliwość...
Seite 334 4.3. Upgrade: zmiana wersji BASIS w wersję PREMIUM Płatny Upgrade pozwoli zmienić wersję nadajnika commeo Multi Send w wersję PREMIUM, która posiada liczne dodatkowe funkcje: 1. Pobrać ze strony internetowej SELVE indywidualny, 16-cyfrowy klucz: www.selve.de/commeomultisend 2. Pobrać oprogramowanie commeo Multi Send KonfigTool.
Seite 335 Część ogólna (BASIS i PREMIUM) 5. Wymiana baterii Kiedy na wyświetlaczu pojawi się mały symbol baterii , należy wymienić baterie. Nadajni- ka commeo Multi Send można jednak jeszcze przez jakiś czas używać. Kiedy baterie wyczerpią się całkowicie, nadajnik commeo Multi Send wyłączy się...
Seite 336 32 odbiorniki (PREMIUM) a dla jednego nadajnika maksymalnie 64 odbiorniki. 8. Ogólna deklaracja zgodności Firma SELVE GmbH & Co. KG oświadcza niniejszym, że produkt commeo Multi Send jest zgod- ny z podstawowymi wymogami oraz innymi ważnymi przepisami dyrektywy 2014/53/UE. Deklaracja zgodności znajduje się do wglądu na stronie www.selve.de 9.
Seite 337 Część ogólna (BASIS i PREMIUM) 10. Montaż 10.1. Wskazówki dotyczące montażu • Należy zwrócić uwagę, aby urządzenie sterujące nie było zainstalowane i eksploatowane w obszarze metalowych powierzchni. Powierzchnie metalowe lub tafle szkła z elementami metalowymi, które znajdują się w obrębie łącza radiowego, mogą znacznie zmniejszać zasięg.
Seite 338 Część ogólna (BASIS i PREMIUM) 11. Uruchomienie W asystencie "Wizard" przeprowadza się pierwsze kroki w celu uruchomienia nadajnika commeo Multi Send. Na wyświetlaczu u góry widoczny jest asystent "WIZARD". W celu uru- chomienia nadajnika konieczne jest przejście całego procesu asystenta. Za pomocą...
Seite 339 Część ogólna (BASIS i PREMIUM) 12. Ustawienia fabryczne 12.1 Parametry fabryczne 12.1.1. Data i godzina Aktualna data i godzina są ustawione fabrycznie (CET) i można je odpowiednio dopasować. 12.1.2. Zegary sterujące Zegary sterujące pierwszych obu zegarów mają te wartości ustawione fabrycznie. Pierwszy zegar Drugi zegar Tryb:...
Seite 340 Część ogólna (BASIS i PREMIUM) 13. Opis funkcji 13.1. Dioda LED statusu Wysłanie sygnału radiowego sygnalizowane jest zapaleniem się zielonej diody LED statusu. W przypadku wiadomości dioda LED statusu po chwili przełącza się z koloru zielonego na czer- wony. Jeżeli na wybranym kanale nie ma jeszcze dostrojonego odbiornika, dioda LED zapali się na pomarańczowo.
Seite 341 Część ogólna (BASIS i PREMIUM) 13.7. Pozycja pośrednia 1 Pozycja pośrednia to dowolnie wybrana pozycja pomiędzy górną a dolną pozycją końcową. Ustawienie pozycji pośredniej 1: Obsługa Ruch Przesunąć napęd do górnej pozycji końcowej za pomocą przycisku DO GÓRY. Nacisnąć przycisk STOP a następnie dodatkowo przycisk NA DÓŁ.
Seite 342 Część ogólna (BASIS i PREMIUM) 13.8. Pozycja pośrednia 2 (wentylacja/obracanie) Pozycja pośrednia to dowolnie wybrana pozycja pomiędzy górną a dolną pozycją końcową. Ustawienie pozycji pośredniej 2: Obsługa Ruch Przesunąć napęd do dolnej pozycji końcowej za pomocą przycisku NA DÓŁ. Nacisnąć przycisk STOP a następnie dodatkowo przycisk DO GÓRY.
Seite 343 Część ogólna (BASIS i PREMIUM) 13.9. Konfiguracja za pomocą commeo Multi Send Informacja: Aby wykonać te ustawienia, należy wprowadzić napęd za pomocą nadajnika w tryb SELECT (dioda LED miga powoli na pomarańczowo). Jeśli widocznych będzie kilka napędów/odbiorników, należy tak długo wciskać przycisk SELECT, aż wybrany napęd/odbior- nik krótko drgnie.
Seite 344 Część ogólna (BASIS i PREMIUM) 13.9.1. Punkt menu "Zmiana nazwy" Za pomocą wybierz Kursor miga za ostatnią literą commeo Multi Send potwier- "Zmiana nazwy" i wciśnij nazwy. Za pomocą , , dzi nową nazwę. Za pomocą prawy przycisk na ekranie wybierz strzałkę...
Seite 345 Część ogólna (BASIS i PREMIUM) 13.9.2. Punkt menu "Konfiguracja" Ustalanie zastosowania odbiornika Możliwe sposoby zastoso- wania odbiornika: Typ 00: Żaluzja wewnętrzna Typ 01: Żaluzja zewnętrzna Typ 02: Markiza/screen wewnętrzny Typ 03: Markiza/screen Za pomocą wybierz Za pomocą wybierz zewnętrzny "Konfiguracja" i wciśnij prawy zastosowanie odbiornika przycisk na ekranie i potwierdź...
Seite 346 Część ogólna (BASIS i PREMIUM) 13.9.3. Dostrajanie czujnika Za pomocą wybierz Aktywacja zostanie potwier- "Dostrajanie czujnika" i wci- dzona. Należy jeszcze krótko śnij prawy przycisk na ekranie wcisnąć przycisk PROG czuj- nika. Za pomocą wróć do menu SELECT. Informacja: Czujnik musi zostać zarejestrowany za pomocą standardowej procedury (patrz instrukcja obsługi czujnika commeo WS/WSRF).
Seite 347 Wersja BASIS Informacja: Urządzenie commeo Multi Send dostarczane jest zawsze w wersji BASIS. 14. Opis urządzenia 14.1. Opis nadajnika commeo Multi Send – wersja BASIS Przód Tył 1 Wyświetlacz 2 Przycisk wyświetlacza - prawy 3 Przycisk wyświetlacza - lewy 4 Dioda LED statusu 5 Przycisk DO GÓRY 6 Przycisk wyboru kanału lewy 7 Przycisk STOP...
Seite 348 Wersja BASIS 14.2. Opis wyświetlacza 14.2.1. Tryb roboczy 1 Dzień tygodnia i godzina 2 Kanał/grupy oraz nazwa kanału/grupy 3 Stan baterii (tylko wówczas, gdy jest prawie wyczerpa- 4 Symbol "Sterowanie impulsowe włączone " “ 5 Symbol "Wiadomość " 6 Funkcja lewego przycisku wyświetlacza: •...
Seite 349 Wersja BASIS 15. Programowanie 15.1. Ekran początkowy "Wskaźnik pozycji" Nie przypisano urządzeń Przypisano co najmniej 1 urządzenie W momencie dostawy lub po przywróceniu Za pomocą lewego przycisku wyświetlacza ustawień fabrycznych nie przypisano można przejść z ekranu w nadajniku commeo Multi Send żadnych początkowego do menu głównego.
Seite 350 Wersja BASIS 15.2. Widok menu głównego 15.3. Menu główne i widok menu Za pomocą przycisków (na dół) oraz (do góry) można wybrać punkt menu. Wybrany punkt menu można otworzyć za pomocą prawego przycisku wyświetlacza...
Seite 351 Wersja BASIS 15.4. Zegary sterujące Za pomocą prawego przycisku wyświetlacza można przejść z menu głównego do menu "Zegary sterujące". Za pomocą prawego przycisku wyświetlacza można przejść dalej do menu "Centrala" lub "Grupa", gdzie ustawia się czasy załączenia oraz włącza i wyłącza grupy. Z każdego podmenu można za pomocą...
Seite 352 Wersja BASIS 15.4.3. Tryb (dni załączenia) W celu wyświetlenia trzech trybów nacisnąć przycisk STOP. Tryb wybrać za pomocą przycisku (na dół) lub (do góry) i potwierdzić Pon–niedz: wpisany jest tylko jeden czas załączenia, który realizowany jest w każdy z 7 dni tygodnia. Pon–pt, sob–niedz: wpisywane są...
Seite 353 Wersja BASIS 15.4.6. Wprowadzanie czasów załączenia: ogólne informacje • Dni tygodnia wybiera się za pomocą przycisków (na dół) i (do góry). • Czasy załączenia i blokady ustawia się za pomocą przycisków wyboru kanału (= późniejszy czas załączenia) lub (= wcześniejszy czas załączenia). Poprzez krótkie wciśnięcie przyci- sków wyboru kanału można ustawić...
Seite 354 Wersja BASIS 15.4.9. Wprowadzanie czasów załączenia/blokady: tryb pojedynczy Widoki wyświetlacza Czasy załączenia Czas blokady Indywidualny Astro poranek Astro wieczór 15.4.10. Wprowadzanie czasów załączenia/blokady: tryb pon–pt i sob–niedz Widoki wyświetlacza Czasy załączenia Czas blokady Indywidualny Astro poranek Astro wieczór 15.4.11. Wprowadzanie czasów załączenia/blokady: tryb pon–niedz Widoki wyświetlacza Czasy załączenia Czasy blokady...
Seite 355 Wersja BASIS 15.5. Wiadomości W menu głównym wybrać menu "Wiadomości" za pomocą przycisków ruchu (do góry) i (na dół) i przejść do menu "Wiadomości" za pomocą prawego przycisku wyświetlacza Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. 15.5.1.
Seite 356 Wersja BASIS 15.6. Kanały W menu głównym wybrać menu "Kanały" za pomocą przycisków ruchu (do góry) i dół) i przejść do menu "Kanały" za pomocą prawego przycisku wyświetlacza . Przyci- skiem można przejść z powrotem do głównego menu bez zapisywania zmian. Kanał...
Seite 357 Wersja BASIS 15.6.2. Przełączenie sterowanie impulsowe/tryb samopodtrzymania Za pomocą przycisków ruchu (do góry) i (na dół) wybrać punkt menu "Sterowanie impulsowe". Za pomocą przycisków wyboru kanału można włączać i wyłączać funkcję. : "Sterowanie impulsowe" jest włączone. : "Sterowanie impulsowe" jest wyłączone. Zapisać...
Seite 358 Wersja BASIS 15.7. Grupy W menu głównym przejść do menu "Grupy" za pomocą przycisków ruchu (do góry) i dół) i za pomocą prawego przycisku wyświetlacza przejść do menu "Grupy". Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. Grupa opisuje połączenie jednego kanału lub kilku.
Seite 359 Wersja BASIS 15.7.2. Przełączenie sterowanie impulsowe/tryb samopodtrzymania Informacja: tutaj zawarte jest wyjaśnienie, w jaki sposób ustawia się sterowanie impulsowe dla grupy, czyli kilku napędów i odbiorników. W menu "Kanały" funkcję sterowania impulso- wego można włączyć/wyłączyć oddzielnie dla poszczególnych kanałów. Za pomocą przycisków ruchu (do góry) i (na dół) wybrać...
Seite 360 Wersja BASIS 15.7.3. Przypisywanie kanałów do grupy : Kanał przypisany do grupy jest włączony. : Kanał przypisany do grupy jest wyłączo- Kanały, które można przypisać do tej grupy Do każdej grupy można przypisać kilka kanałów. Na wyświetlaczu widać, czy kanały przypisa- ne do tej grupy są...
Seite 361 Wersja BASIS 15.8. Urządzenia W menu głównym wybrać menu "Urządzenia" za pomocą przycisków ruchu (do góry) i (na dół) i przejść do menu "Urządzenia" za pomocą prawego przycisku wyświetlacza . Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. Wyświetlą...
Seite 362 Wersja BASIS 15.8.2. Edytowanie ustawień czujnika Aby edytować ustawienia czujnika, z nadajnikiem commeo Multi Send powinien być połączo- ny przynajmniej jeden włączony czujnik (np. czujnik commeo WSRF). Jeśli nie ma takiego czuj- nika, parametr "Ustawienia czujników" nie jest widoczny na wyświetlaczu. Za pomocą...
Seite 363 Wersja BASIS Automatyka słoneczna W zależności od natężenia światła słonecznego dla danego urządzenia wykonywane jest określone działanie (np. wysunięcie markizy w celu zacienienia). Za pomocą przycisków wyboru kanału wybrać symbol słońca. Za pomocą przycisków ruchu (do góry) i (na dół) wybrać funkcję "Dzia- łalność".
Seite 364 Wersja BASIS Automatyka zmierzchu W zależności od natężenia światła otoczenia dla danego urządzenia wykonywane jest określone działanie (np. wieczorne wsunięcie markizy lub wieczorne opuszczenie rolet). Za pomocą przycisków wyboru kanału wybrać symbol zmierzchu. Za pomocą przycisków ruchu (do góry) i (na dół) wybrać...
Seite 365 Wersja BASIS 15.8.3. Kopiowanie i zapisywanie ustawień czujników Za pomocą tej funkcji można zapisać w pamięci podręcznej nadajnika commeo Multi Send ustawione wartości dla danego urządzenia dotyczące wiatru, słońca, zmierzchu i mrozu. Jeśli zostanie wybrane dodatkowe urządzenie, zawartość pamięci podręcznej można przenosić dowolną...
Seite 366 Wersja BASIS 15.8.5. Tryb nauki Ta funkcja w większości odpowiada procesowi szukania, który można uruchomić również poprzez wciśnięcie przycisku SELECT na 3 sekundy. Nowe znalezione urządzenia są przypisy- wane automatycznie i są wówczas widoczne w liście urządzeń. Za pomocą przycisków ruchu (do góry) i Za pomocą...
Seite 367 Wersja BASIS 15.8.7. Edycja parametrów urządzenia Ustawianie lub zmiana wrażliwości na wiatr Aby ustawić wrażliwość na wiatr dla napędów ze zintegrowanym wykrywaniem wiatru (np. SE Breeze-com) należy wybrać ten odpowiedni napęd w menu "Urządzenia". Ustawienie odbywa się za pomocą parametrów urządzenia. Za pomocą...
Seite 368 Wersja BASIS Wyłączanie zintegrowanego wykrywania wiatru Uwaga: Nie będzie już dostępna ochrona przed zbyt silnym wiatrem. Pomyślne wyłączenie wykrywania wiatru Za pomocą przycisków wyboru kanału zostanie potwierdzone. dustawić "WYŁĄCZ". Wciskając prawy przycisk na ekranie Potwierdź za pomocą prawego przycisku na i 4x lewy przycisk wróć...
Seite 369 Wersja BASIS 15.9. Ustawienia W menu głównym wybrać menu "Ustawienia" za pomocą przycisków ruchu (do góry) i (na dół) i przejść do menu "Ustawienia" za pomocą przycisku STOP. Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. Wyświetlane są funkcje, które można edytować. Za pomocą przyci- sków ruchu (do góry) i (na dół) wybrać...
Seite 370 Wersja BASIS Miesiąc Ustawiony miesiąc wyświetlany jest w formacie 2-cyfrowym "MM". Poprzez krótkie naciśnięcie przycisków wyboru kanału (plus 1 miesiąc za każdym przyciśnię- ciem) lub (minus 1 miesiąc za każdym przyciśnięciem) można dokładnie ustawić miesiąc. Dłuższe przyciśnięcie jednego z przycisków wyboru kanału powoduje szybszy przebieg. Dalsze ustawianie: •...
Seite 371 Wersja BASIS 15.9.2. Urlop Tutaj można włączyć i wyłączyć funkcję "Urlop". Istnieje możliwość włączenia/wyłączenia funkcji automatycznego ustawienia czasu letniego i zimowego. : Funkcja "Urlop" jest włączona. : Funkcja "Urlop" jest wyłączona. Jeśli funkcja "Urlop" jest aktywna, to każdy dzień traktowany jest jako dzień...
Seite 372 Wersja BASIS 15.9.4. Język Za pomocą przycisków ruchu (do góry) i (na dół) wybrać język. Dalsze ustawianie: • Zmianę zapisać za pomocą prawego przycisku wyświetlacza i przejść do menu "Usta- wienia" albo • wrócić do menu "Ustawienia" za pomocą bez zapisywania zmian. 15.9.5.
Seite 373 Wersja BASIS 15.9.6. Wyświetlacz Za pomocą przycisków ruchu (do góry) i (na dół) wybrać funkcję. Edytować funkcję za pomocą przycisków wyboru kanału Po edycji zmianę można zapisać za pomocą prawego przycisku wyświe- tlacza i przejść do menu "Ustawienia" albo wrócić pod menu "Ustawienia"...
Seite 374 Wersja BASIS 15.9.7. Tryb wyświetlania Aby ułatwić obsługę urządzenia i zapewnić odpowiednią przejrzystość ekranu w trybie roboczym, istnieje możliwość ukrycia niewykorzysta- nych kanałów i grup. Informacja: W menu "Kanały" i "Grupy" nadal wyświetlane są wszyst- kie kanały i grupy. Funkcję "Ukryj niewykorzystane kanały" można włączyć/wyłączyć. : Funkcja "Ukryj..."...
Seite 375 Wersja PREMIUM Informacja: Urządzenie commeo Multi Send dostarczane jest zawsze w wersji BASIS. Aby otrzymać wersję PREMIUM, konieczny jest upgrade (patrz Rozdział 4.3). 16. Opis urządzenia 16.1 Opis nadajnika commeo Multi Send – wersja PREMIUM Przód Tył 1 Wyświetlacz 2 Przycisk wyświetlacza - prawy 3 Przycisk wyświetlacza - lewy 4 Dioda LED statusu 5 Przycisk DO GÓRY...
Seite 376 Wersja PREMIUM 16.2. Opis wyświetlacza 16.2.1. Tryb roboczy Dzień tygodnia i godzina Kanał/grupy oraz nazwa kanału/grupy Stan baterii (tylko wówczas, gdy jest prawie wyczer- pana) Symbol "Sterowanie impulsowe włączone" Symbol "Wiadomość" Wskaźnik pozycji urządzeń w % Funkcja lewego przycisku wyświetlacza: •...
Seite 377 Wersja PREMIUM 17. Programowanie 17.1. Ekran początkowy "Wskaźnik pozycji" Nie przypisano urządzeń Przypisano co najmniej 1 urządzenie W momencie dostawy lub po przywróceniu Za pomocą lewego przycisku wyświetlacza ustawień fabrycznych nie przypisano można przejść z ekranu w nadajniku commeo Multi Send żadnych początkowego do menu głównego.
Seite 378 Wersja PREMIUM 17.2. Widok menu głównego...
Seite 379 Wersja PREMIUM 17.3. Menu główne i widok menu Za pomocą przycisków (na dół) oraz (do góry) można wybrać punkt menu. Wybrany punkt menu można otworzyć za pomocą prawego przycisku wyświetlacza Aby wyświetlić opis poszczególnych punktów menu, należy za pomocą przycisków (na dół) i (do góry) wybrać...
Seite 380 Wersja PREMIUM 17.4.1. Menu "Zegary sterujące" • Dla 16 grup można zaprogramować po 4 czasy załączenia. • Za pomocą przycisków ruchu (do góry) i (na dół) można wybrać centralę lub grupę. • Za pomocą przycisku wyboru kanału można włączyć funkcję centrali/grupy a za pomocą...
Seite 381 Wersja PREMIUM 17.4.5. Cel Do góry/włącz: celem jest górna (wsunięta) pozycja końcowa. Na dół/wyłącz: celem jest dolna (wysunięta) pozycja końcowa. Poz 1 celem jest pierwsza pozycja pośrednia. Poz 2 celem jest druga pozycja pośrednia. Tryb dzienny: pozycjonowanie zależy od stanu dziennego profilu odbiornika (patrz instrukcja napędu/odbiornika).
Seite 382 Wersja PREMIUM 17.4.9. Wprowadzanie czasów załączenia: offset Jeśli zegar ustawiony jest w trybie "Astro poranek" lub "Astro wieczór", dostępne jest dodat- kowe ustawienie "Offset". Za pomocą tego ustawienia można przesunąć czasy astro obliczone dla danego dnia o ustawiony czas offset (± 120 min.). W ten sposób można indywidualnie ustawić...
Seite 383 Wersja PREMIUM 17.4.12. Wprowadzanie czasów załączenia/blokady: tryb pon–niedz Widoki wyświetlacza Czasy załączenia Czasy blokady, offset Indywidualny Astro poranek Astro wieczór 17.5. Kalendarz W głównym menu wybrać za pomocą przycisków ruchu (na dół) i (do góry) menu "Kalen- darz" i przejść do tego menu za pomocą prawego przycisku wyświetlacza .
Seite 384 Wersja PREMIUM 17.5.3. Kalendarz – ogólne informacje • Za pomocą przycisków wyboru kanału wybrać miesiąc. Kalendarz dostępny jest na 2 lata. • Za pomocą przycisków ruchu (na dół) i (do góry) wybrać datę w kalendarzu. • Za pomocą przycisków wyboru kanału wybrać...
Seite 385 Wersja PREMIUM 17.6. Wiadomości W menu głównym wybrać menu "Wiadomości" za pomocą przycisków ruchu (do góry) i (na dół) i przejść do menu "Wiadomości" za pomocą prawego przycisku wyświetlacza Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. 17.6.1.
Seite 386 Wersja PREMIUM 17.7. Kanały W menu głównym wybrać menu "Kanały" za pomocą przycisków ruchu (do góry) i dół) i przejść do menu "Kanały" za pomocą prawego przycisku wyświetlacza . Przyci- skiem można przejść z powrotem do głównego menu bez zapisywania zmian. Kanał...
Seite 387 Wersja PREMIUM 17.7.3. Przypisywanie urządzeń do kanału Urządzenie przypisane do kanału jest włączone: Urządzenia, Urządzenie przypisane do kanału jest wyłączone: które można przypisać do tego kanału Do każdego kanału można przypisać kilka urządzeń. Na wyświetlaczu widać, czy urządzenia przypisane do tego kanału są włączone czy nie. Wyłączone urządzenia nie reagują na polece- nie załączenia.
Seite 388 Wersja PREMIUM 17.8. Grupy W menu głównym przejść do menu "Grupy" za pomocą przycisków ruchu (do góry) i dół) i za pomocą prawego przycisku wyświetlacza przejść do menu "Grupy". Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. Grupa opisuje połączenie jednego kanału lub kilku.
Seite 389 Wersja PREMIUM 17.8.2. Przełączenie sterowanie impulsowe/tryb samopodtrzymania Informacja: tutaj zawarte jest wyjaśnienie, w jaki sposób ustawia się sterowanie impulsowe dla grupy, czyli kilku napędów i odbiorników. W menu "Kanały" funkcję sterowania impulso- wego można włączyć/wyłączyć oddzielnie dla poszczególnych kanałów. Za pomocą przycisków ruchu (do góry) i (na dół) wybrać...
Seite 390 Wersja PREMIUM 17.8.3. Przypisywanie kanałów do grupy : Kanał przypisany do grupy jest włączony. : Kanał przypisany do grupy jest wyłączo- Kanały, które można przypisać do tej grupy Do każdej grupy można przypisać kilka kanałów. Na wyświetlaczu widać, czy kanały przypisa- ne do tej grupy są...
Seite 391 Wersja PREMIUM 17.9. Urządzenia W menu głównym wybrać menu "Urządzenia" za pomocą przycisków ruchu (do góry) i (na dół) i przejść do menu "Urządzenia" za pomocą prawego przycisku wyświetlacza . Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. Wyświetlą...
Seite 392 Wersja PREMIUM 17.9.2. Edytowanie ustawień czujnika Aby edytować ustawienia czujnika, z nadajnikiem commeo Multi Send powinien być połączo- ny przynajmniej jeden włączony czujnik (np. czujnik commeo WSRF). Jeśli nie ma takiego czuj- nika, parametr "Ustawienia czujników" nie jest widoczny na wyświetlaczu. Za pomocą...
Seite 393 Wersja PREMIUM Automatyka słoneczna W zależności od natężenia światła słonecznego dla danego urządzenia wykonywane jest określone działanie (np. wysunięcie markizy w celu zacienienia). Za pomocą przycisków wyboru kanału wybrać symbol słońca. Za pomocą przycisków ruchu (do góry) i (na dół) wybrać funkcję "Dzia- łalność".
Seite 394 Wersja PREMIUM Automatyka zmierzchu W zależności od natężenia światła otoczenia dla danego urządzenia wykonywane jest określone działanie (np. wieczorne wsunięcie markizy lub wieczorne opuszczenie rolet). Za pomocą przycisków wyboru kanału wybrać symbol zmierzchu. Za pomocą przycisków ruchu (do góry) i (na dół) wybrać...
Seite 395 Wersja PREMIUM 17.9.3. Kopiowanie i zapisywanie ustawień czujników Za pomocą tej funkcji można zapisać w pamięci podręcznej nadajnika commeo Multi Send ustawione wartości dla danego urządzenia dotyczące wiatru, słońca, zmierzchu i mrozu. Jeśli zostanie wybrane dodatkowe urządzenie, zawartość pamięci podręcznej można przenosić dowolną...
Seite 396 Wersja PREMIUM 17.9.5. Tryb nauki Ta funkcja w większości odpowiada procesowi szukania, który można uruchomić również poprzez wciśnięcie przycisku SELECT na 3 sekundy. Nowe znalezione urządzenia są przypisy- wane automatycznie i są wówczas widoczne w liście urządzeń. Za pomocą przycisków ruchu (do góry) i Za pomocą...
Seite 397 Wersja PREMIUM 17.9.7. Edycja parametrów urządzenia Ustawianie lub zmiana wrażliwości na wiatr Aby ustawić wrażliwość na wiatr dla napędów ze zintegrowanym wykrywaniem wiatru (np. SE Breeze-com) należy wybrać ten odpowiedni napęd w menu "Urządzenia". Ustawienie odbywa się za pomocą parametrów urządzenia. Za pomocą...
Seite 398 Wersja PREMIUM Wyłączanie zintegrowanego wykrywania wiatru Uwaga: Nie będzie już dostępna ochrona przed zbyt silnym wiatrem. Pomyślne wyłączenie wykrywania wiatru Za pomocą przycisków wyboru kanału zostanie potwierdzone. dustawić "WYŁĄCZ". Wciskając prawy przycisk na ekranie Potwierdź za pomocą prawego przycisku na i 4x lewy przycisk wróć...
Seite 399 Wersja PREMIUM 17.10. Ustawienia W menu głównym wybrać menu "Ustawienia" za pomocą przycisków ruchu (do góry) i (na dół) i przejść do menu "Ustawienia" za pomocą przycisku STOP. Przyciskiem można przejść z powrotem do głównego menu bez zapisywania zmian. Wyświetlane są funkcje, które można edytować. Za pomocą przyci- sków ruchu (do góry) i (na dół) wybrać...
Seite 400 Wersja PREMIUM Miesiąc Ustawiony miesiąc wyświetlany jest w formacie 2-cyfrowym "MM". Poprzez krótkie naciśnięcie przycisków wyboru kanału (plus 1 miesiąc za każdym przyciśnię- ciem) lub (minus 1 miesiąc za każdym przyciśnięciem) można dokładnie ustawić miesiąc. Dłuższe przyciśnięcie jednego z przycisków wyboru kanału powoduje szybszy przebieg. Dalsze ustawianie: •...
Seite 401 Wersja PREMIUM 17.10.2. Urlop Tutaj można włączyć i wyłączyć funkcję "Urlop". Istnieje możliwość włączenia/wyłączenia funkcji automatycznego ustawienia funkcji urlop. : Funkcja "Urlop" jest włączona. : Funkcja "Urlop" jest wyłączona. Jeśli funkcja "Urlop" jest aktywna, to każdy dzień traktowany jest jako dzień...
Seite 402 Wersja PREMIUM 17.10.4. Język Za pomocą przycisków ruchu (do góry) i (na dół) wybrać język. Dalsze ustawianie: • Zmianę zapisać za pomocą prawego przycisku wyświetlacza i przejść do menu "Usta- wienia" albo • wrócić do menu "Ustawienia" za pomocą bez zapisywania zmian. 17.10.5.
Seite 403 Wersja PREMIUM 17.10.6. Wyświetlacz Za pomocą przycisków ruchu (do góry) i (na dół) wybrać funkcję. Edytować funkcję za pomocą przycisków wyboru kanału Po edycji zmianę można zapisać za pomocą prawego przycisku wyświe- tlacza i przejść do menu "Ustawienia" albo wrócić do menu "Ustawienia"...
Seite 404 Wersja PREMIUM 17.10.7. Tryb wyświetlania Aby ułatwić obsługę urządzenia i zapewnić odpowiednią przejrzystość ekranu w trybie roboczym, istnieje możliwość ukrycia nieużywanych kanałów i grup. Informacja: W menu "Kanały" i "Grupy" nadal wyświetlane są wszyst- kie kanały i grupy. Funkcję "Ukryj niewykorzystane kanały" można włączyć/wyłączyć. : Funkcja "Ukryj..."...
Seite 405 Wersja PREMIUM 17.11. Modus eksperta Modus eksperta można włączyć/wyłączyć. : "Modus eksperta" jest włączony. : "Modus eksperta" jest wyłączony. Jeśli modus eksperta jest włączony, ekran wyświetlacza jest automa- tycznie rozwijany. Istnieje możliwość edytowania dodatkowych funcji. Za pomocą przycisków ruchu (do góry) i (na dół) wybrać...
Seite 406 Wersja PREMIUM 17.11.2. Przycisk Auto/Man Tutaj przypisywane są kanały, które uwzględniane są przy przełączaniu z trybu ręcznego do trybu automatycznego (ekran początkowy, prawy przycisk wyświetlacza). Za pomocą przycisków ruchu (do góry) i (na dół) wybrać w menu "Urządzenia" funkcję "Przycisk Auto/Man" i za pomocą prawego przy- cisku wyświetlacza otworzyć...
Seite 407 Wersja PREMIUM Przykład: Kanał 2 ma być wyświetlany po kanale 3. Kolejność wyglądałaby tak: najpierw kanał 1, potem kanał 3 a na koniec kanał 2: Za pomocą przycisków ruchu (do góry) i Za pomocą przycisków wyboru kanału (na dół) wybrać kanał 2 i nacisnąć przycisk można włączać...
Seite 408 SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany Tel.: +49 2351 925-0 · Fax: +49 2351 925-111 · www.selve.de · info@selve.de...

Diese Anleitung auch für:

Commeo multi send premium

Selve commeo Multi Send BASIS Betriebsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Selve commeo Multi Send BASIS

Inhaltszusammenfassung für Selve commeo Multi Send BASIS

Diese Anleitung auch für:
