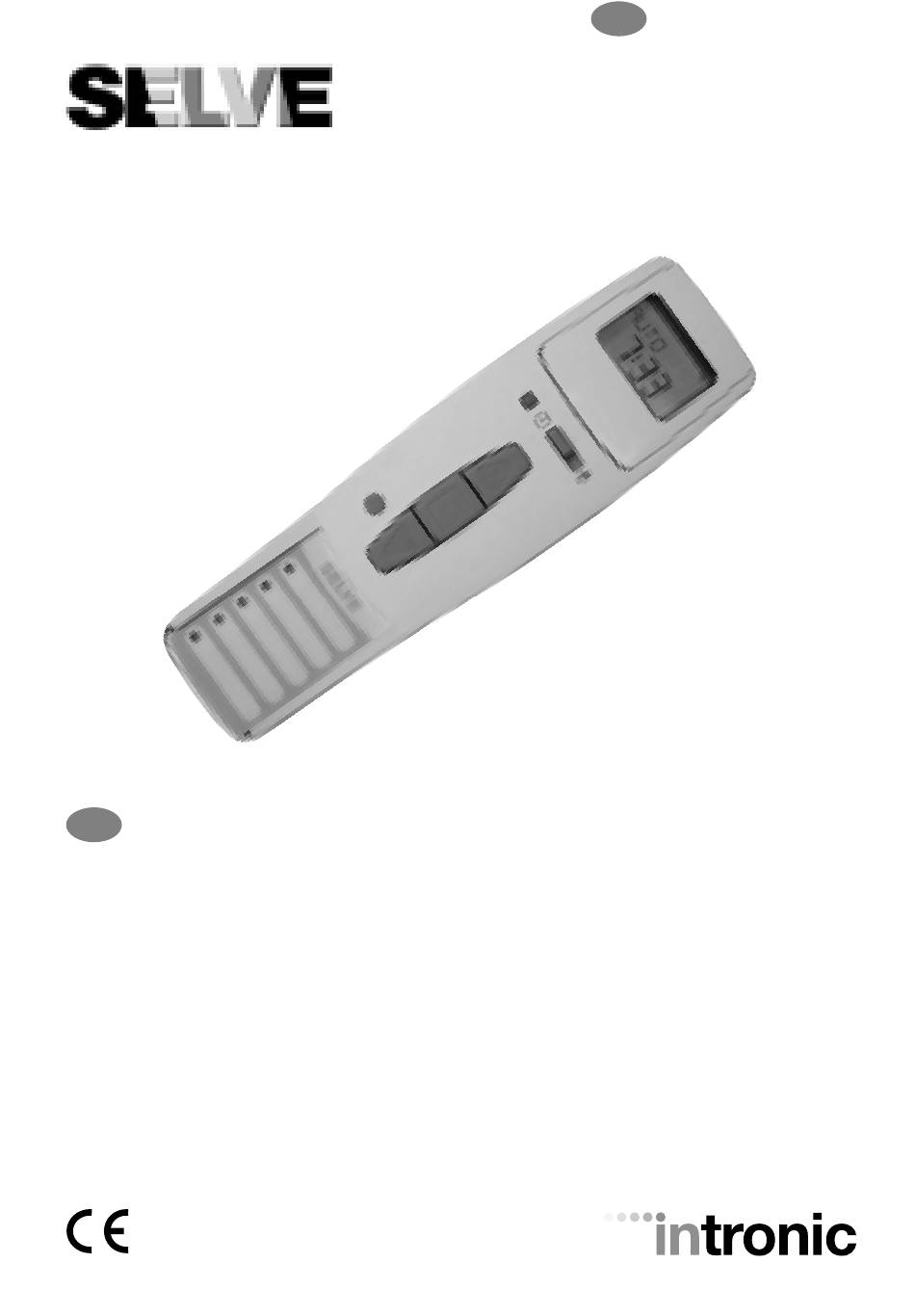

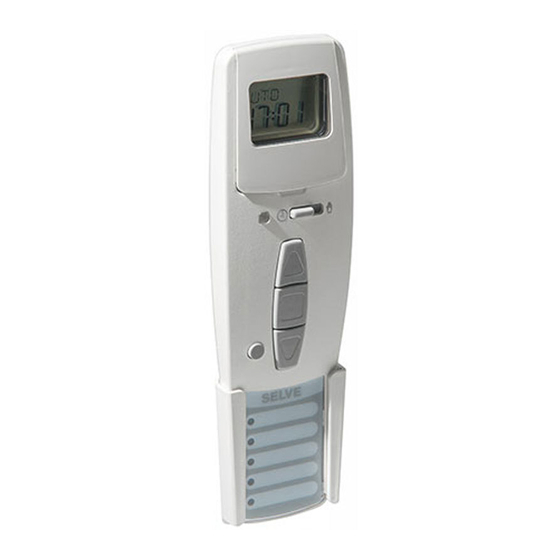

- Seite 1 Multi Send Bedienungsanleitung ... . Seite 4 Bitte bewahren Sie die Anleitung auf ! 0682...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............4 Anzeigen- und Tastenerklärung ...........5 Allgemeines ................6 Bestimmungsgemäße Verwendung..........6 Montage ..................7 Inbetriebnahme................8 Werkseinstellung ................8 Funktions-/Begriffserklärungen..........9 Allgemein ................9 Menü UHR/DAT ..............11 Menü PROGRAMM ASTRO ABEND ........11 Menü EINSTELLUNG ............13 Menü FUNKTION..............15 Programmierung................16 Betriebsmodus (Menüübersicht) ...........16 UHR/DAT (Uhrzeit und Datum einstellen).......16 PROGRAMM (Schalt- und Sperrzeiten einstellen) ASTRO ABEND (Auffahrt nach Schaltzeit, Abfahrt nach Astrozeit mit Sperrzeiten)......17... - Seite 3 Inhaltsverzeichnis Einlernen des Funks..............25 Sender-Einlernverfahren ..........25 1.1) Inbetriebnahme beim Endkunden......25 1.2) Weitere Sender in den Empfänger einprogrammieren ............25 1.3) Sender aus dem Empfänger auslernen.....26 Zwischen- und Lüftungsposition einlernen ....26 2.1) Einstellen der Zwischenposition aus der oberen Endlage ............26 2.2) Einstellen der Lüftungsposition aus der unteren Endlage ............27 Neueinlernen bei defektem oder fehlendem Sender ............28...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Selve Originalteile. Warnung! • Halten Sie Personen aus dem Fahrbereich der Anla- gen fern. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. -
Seite 5: Anzeigen- Und Tastenerklärung
Anzeigen- und Tastenerklärung Anzeigen- und Tastenerklärung Programmier-Taste Gruppen- AUF- Sendekontroll- (unter der Abdeckung) Taste Taste Leuchte Gruppen-Kontroll- Leuchten Abdeckung STOPP- Hand-/Automatik- Batteriefach Taste Taste Schiebeschalter Tasten unter der Abdeckklappe OK-Taste + Taste Reset-Taste – -Taste MENUE-Taste Displaysymbolik Programm Einstellung Funktion Astro Abend Uhr/Datum Textzeile... -
Seite 6: Allgemeines
Multi Send steuert den Empfänger morgens zur programmierten Schaltzeit und abends zur Astrozeit (Sonnenuntergangszeit). Eine manuelle Bedienung ist mit dem i-R Multi Send jederzeit mög- lich. Mit dem i-R Multi Send können bis zu 5 Empfänger einzeln oder alle zusammen angesteuert werden. Bestimmungsgemäße Verwendung Der i-R Multisend darf nur für die Ansteuerung von Rollladen- und... -
Seite 7: Montage
Montage Montage Hinweis: Achten Sie darauf das die Steuerung nicht im Bereich metallischer Flächen oder magnetischer Felder installiert und betrieben wird. Funkanlagen, die auf der gleichen Frequenz senden, können zur Störung des Empfangs führen. Es ist zu beachten, daß die Reichweite des Funksignals durch den Gesetzgeber und den baulichen Maßnahmen begrenzt ist. -
Seite 8: Inbetriebnahme
Inbetriebnahme/Werkseinstellung Inbetriebnahme Mit dem ersten Tastendruck „wecken“ Sie die Uhr auf. Sie können nun mit den +/- Tasten die Sprache wählen und diese mir der OK Taste übernehmen. Die Uhr befindet sich im Automatikmodus. Werkseinstellung UHR/DAT: - aktuelle MEZ und aktuelles Datum PROGRAMM: - ASTRO ABEND Schaltzeiten Montag-Freitag (1-5) -
Seite 9: Funktions-/Begriffserklärungen
Unter einer Gruppensteuerung versteht man die Steuerung eines oder mehrerer Empfänger zum gleichen Zeitpunkt. Die ausgewählte Gruppe wird mit einem Fahrbefehl angesteuert. Beim i-R Multi Send wird die Gruppe über fünf Funkkanäle angesteuert. Gruppentaste Mit der Gruppentaste können bis zu 5 Kanäle programmieren und ausgewählen. -
Seite 10: Reset-Taste
übersicht oder in den Betriebsmodus. Es erfolgt keine Speiche- rung des aktuell angezeigten Wertes. Hinweis: Wenn sich der i-R Multi Send im Programmiermodus befindet und Sie die Tasten für mehr als 1 Minute nicht betätigen, so springt die Zeitschaltuhr automatisch wieder in den Betriebs- modus. -
Seite 11: Menü Uhr/Dat
Funktions-/Begriffserklärungen MENUE UHR/DAT In diesem Menü stellen Sie die Uhrzeit und das Datum ein. MENUE PROGRAMM Im Menü Programm haben Sie die Möglichkeit, zwei verschie- dene Funktionen einzustellen: • ASTRO ABEND (1-5 und 6, 7) • INDIVIDUELL (1-5 und 6, 7) ASTRO ABEND Steuert die Auffahrt nach der eingestellten Schaltzeit. - Seite 12 Funktions-/Begriffserklärungen SPERRZEIT Verhindert ein zu frühes Abfahren des Rollladens durch die Astro Abend Funktion. Beispiel: Astrozeit 17:00 Sperrzeit 19:30 Der Rollladen fährt nicht vor 19:30 ab. SCHALTZEIT Automatische Auf- und Abfahrzeiten für Rollladen und Jalousie.
-
Seite 13: Menü Einstellung
Funktions-/Begriffserklärungen MENUE EINSTELLUNG Im Menü EINSTELLUNG haben Sie folgende Möglichkeiten • URLAUB • ZWISCHENPOSITION • LUEFTUNG/WENDUNG • PROG (ENDLAGE, ZWISCHENPOSITION, LUEFTUNG/WENDUNG) • Sprachauswahl (DEUTSCH) • ASTROVERSCHIEBUNG • Städteauswahl (KASSEL) • LAENGE Erscheint nur bei • BREITE EXPERTEN MODUS on • ZEITZONE •... - Seite 14 Funktions-/Begriffserklärungen LUEFTUNG/WENDUNG Die Lüftungs-/Wendeposition ist eine frei wählbare Position des Rollladens/Jalousie zwischen der unteren und oberen Endlage. Mit dieser Funktion können Sie den Rollladen aus der unteren Endlage soweit wieder auffahren, bis die Lüftungsschlitze geöff- net sind. Bei der Jalousie erfolgt die Lamellenwendung. Dazu drücken Sie die AUF-Taste zweimal kurz nacheinander.
-
Seite 15: Menü Funktion
Funktions-/Begriffserklärungen Städteauswahl (KASSEL bei Spracheinstellung DEUTSCH) Die Städteauswahl ist wichtig für die Astrofunktion. Wählen Sie an dieser Stelle die Stadt aus, die Ihrem Standort am nächsten ist. LAENGE/BREITE/ZEITZONE (Nur bei EXPERTEN MODUS ON) Die Koordinaten ermitteln Sie z.B. mit Hilfe eines Atlas. SO/WI SO/WI bezeichnet die automatische Sommer-/Winterzeitum- schaltung. -
Seite 16: Programmierung
Programmierung Programmierung Betriebsmodus (Menüübersicht) e ebs odus Betriebsmodus UHR/DAT PROGRAMM EINSTELLUNG FUNKTION 1. Drücken Sie die MENUE-Taste UHR/DAT erscheint. 2. Um weitere Menüs auszuwählen, drücken Sie die +/– Tasten. 3. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen. UHR/DAT (Uhrzeit und Datum einstellen) UHR/DAT UHRZEIT... -
Seite 17: Programm (Schalt- Und Sperrzeiten Einstellen)
Programmierung PROGRAMM ASTRO ABEND (Auffahrt Schaltzeit, Abfahrt Sonnenuntergang) PROGRAMM ASTRO ABEND SCHALTZEIT SPERRZEIT SCHALTZEIT SPERRZEIT PROGRAMM 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste bis PROGRAMM erscheint. 3. Bestätigen Sie mit OK. 4. -
Seite 18: Individuell (Auf/Abfahrt Nach Schaltzeit)
Programmierung PROGRAMM INDIVIDUELL (Auf-/Abfahrt Schaltzeiten) PROGRAMM INDIVIDUELL SCHALTZEIT SCHALTZEIT SCHALTZEIT SCHALTZEIT PROGRAMM 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGRAMM auszuwählen, drücken Sie die + Taste, bis PROGRAMM erscheint. 3. Bestätigen Sie mit OK. 4. + Taste erneut drücken, bis INDIVIDUELL erscheint. 5. -
Seite 19: Einstellung Urlaub (Urlaub Off/On)
Programmierung EINSTELLUNG URLAUB (Urlaub OFF/ON) EINSTELLUNG weiter URLAUB nächste OFF/ON Seite 1. Drücken Sie die MENUE-Taste. 2. Um das Menü EINSTELLUNG auszuwählen, drücken Sie die + Taste, bis EINSTELLUNG erscheint. 3. Bestätigen Sie mit OK. 4. Der Menüpunkt URLAUB ON/OFF erscheint. 5. -
Seite 20: (Zeit/Lageprogrammierung)
Programmierung EINSTELLUNG ZWISCHENPOSITION, LUEFTUNG/WENDUNG, PROG ENDLAGE (Zeit/Lageprogrammierung) weiter Fort- ZWISCHEN- LUEFTUNG PROG nächste setzung POSITITION (WENDUNG) ENDLAGE Seite PROG ZWISCHEN- POSITION PROG LUEFTUNG 1. Sie haben die Funktion URLAUB bestätigt. ZWISCHENPOSITION erscheint. 2. Mit der +/- Taste können Sie die Fahrzeit zur ZWISCHENPOSI- TION einstellen. -
Seite 21: Deutsch/Astroverschiebung
Programmierung EINSTELLUNG DEUTSCH/ASTROVERSCHIEBUNG (Sprachauswahl, Astro Abend Verschiebung) weiter Fort- ASTRO- DEUTSCH nächste setzung VERSCHIEBUNG Seite 1. Sie haben PROG… bestätigt. Die aktuelle Sprache erscheint. 2. Mit der +/– Taste können Sie die gewünschte Sprache einstellen. 3. Bestätigen Sie Ihre Sprachauswahl mit OK. 4. -
Seite 22: Kassel, Experten Modus
Programmierung EINSTELLUNG (Städteauswahl, Längen-/Breitengrad, Zeitzone) EXPERTEN weiter Fort- KASSEL MODUS nächste setzung ON/OFF Seite LAENGE BREITE ZEITZONE 1. Sie haben die FUNKTION ASTROVERSCHIEBUNG bestätigt. Stadtauswahl „Kassel“ erscheint. 2. Mit der +/– Taste können Sie die nächstgelegene Stadt einstellen. 3. Betätigen Sie mit OK. Hinweis: Dieses Dialogfenster wird nur angezeigt, wenn im Funktionsmenü... -
Seite 23: So/Wi (Automatische Sommer-/Winterzeitumstellung)
Programmierung EINSTELLUNG SO/WI (Automatische Sommer-/Winterzeitumstellung) Fort- SOWI Fort- EINSTELLUNG setzung ON/OFF setzung 1. Sie haben die Funktion ZEITZONE bestätigt. SO/WI erscheint. 2. Mit der +/- Taste können Sie SO/WI ein- oder ausschalten. 3. Bestätigen Sie Ihre Auswahl mit OK. EINSTELLUNG erscheint. 4. -
Seite 24: Funktion
Programmierung FUNKTION (nur für Fachpersonal) ROLLLADEN/JALOUSIE, EXPERTEN MODUS ERSTINBETRIEB- NAHME (Auswahl des Behanges, Datum der Erstinbetriebnahme) FUNKTION EXPERTEN ROLLADEN / ERSTIN- MODUS JALOUSIE BETRIEBNAHME OFF / ON FUNKTION 1. Drücken Sie die MENUE-Taste, 2. Um das Menü FUNKTION auszuwählen, drücken Sie die + Taste bis FUNKTION erscheint. -
Seite 25: Einlernen Des Funks
1.1) Inbetriebnahme beim Endkunden Falls noch kein Sender im Empfänger eingelernt ist, können Sie nach dem Anschluss an die Stromversorgung jeden belie- bigen Sender des SELVE-intronic Programms einlernen. Drücken Sie gleichzeitig kurz die „AUF-“ und „AB-“ Taste eines beliebigen Senders. Dadurch wird der Sender vorübergehend eingelernt. -
Seite 26: Sender Aus Dem Empfänger Auslernen
Einlernen des Funks Der Beginn der Lernbereitschaft wird durch eine kurze Auf- und Abfahrt des Antriebs signalisiert. PROG. Drücken Sie anschließend kurz die PROG-Taste des neu einzulernenden Senders. Der neue Sender ist nun in den Empfänger eingelernt. Hinweis: Der Einlernmodus wird entweder durch einen Fahr- befehl eines eingelernten Senders oder durch das erfolgreiche Einlernen beendet. -
Seite 27: Einlernen Des Funks
Einlernen des Funks Drücken Sie nun die STOPP- > 3 sec. Taste und anschließend zu- sätzlich die AB- Taste und hal- ten Sie beide gedrückt. Nach 3 Sekunden beginnt die Programmierfahrt des Rollla- dens in Abwärtsrichtung. Bei Erreichen der gewünschten Zwischenposition halten Sie die STOPP-Taste gedrückt und korrigieren Sie, falls erforderlich, die Position mit der AUF- oder AB-Taste. -
Seite 28: Neueinlernen Bei Defektem Oder Fehlendem Sender
Einlernen des Funks Hinweis: Bei Verwendung eines SELVE-Funkantriebes als Empfänger kann nur die Zwischenposition programmiert wer- den. Neueinlernen bei defektem oder fehlendem Sender Steht kein eingelernter Sender mehr zur Verfügung (Verlust oder Defekt), gehen Sie wie folgt vor: Führen Sie die Netztrennung durch... -
Seite 29: Gruppentrennung
Einlernen des Funks Gruppentrennung Eine Gruppe ist eine Anordnung von mehreren Empfängern, die sich über einen Sendekanal steuern lassen. Soll diese Gruppe auf- gelöst werden, mit dem 3 sec. Ziel, jedem Empfänger einen eigenen Sende- kanal zuzuordnen, muss eine Gruppen- trennung durchgeführt werden. - Seite 30 Einlernen des Funks Drücken Sie beim Gruppen- handsender zuerst 9 sec. STOPP-Taste dann zusätzlich die AB- und AUF- Taste. Halten Sie alle drei Tasten für Sekunden gedrückt, um die Gruppentrennung zu starten (warten bis die Sendekontrollleuchte dreimal blinkt). Der Empfänger quittiert die Aktivierung der Gruppentrennung durch eine kurze Fahrt der Antriebe für 3 Sekunden.
-
Seite 31: Batteriewechsel
-10 bis +55 °C Funkfrequenz 868,3 MHz Technische Änderungen vorbehalten. Allgemeine Konformitätserklärung: Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der i-R Multi Send in Übereinstimmung mit den grundlegenden Anfor- derungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. -
Seite 32: Hinweise Für Die Fehlersuche
Der i-R Multisend führt Der Schiebeschalter Schiebeschalter auf die eingestellten Schalt- steht auf Handbetrieb „Automatikbetrieb“ stellen befehle nicht aus Der i-R Multi Send führt die Urlaubsfunktion ist Urlaubsfunktion eingestellten Schaltbefehle eingeschaltet ausschalten ungenau aus Rollladen fährt nicht Endlagenposition nicht Endlagenposition im Menü... -
Seite 33: Notizen
Notizen... - Seite 34 Notizen...
- Seite 35 Notizen...
-
Seite 36: Gewährleistung
Gewährleistung Gewährleistung Die Gewährleistungsdauer der SELVE GmbH & Co. KG für Neuge- räte, die entsprechend der Einbauanleitung montiert wurden, beträgt 24 Monate ab Kaufdatum. Sie endet spätestens 30 Monate nach dem Herstellungsdatum. Die Gewährleistung erstreckt sich auf alle Konstruktions-, Material- und Fabrikationsfehler.
