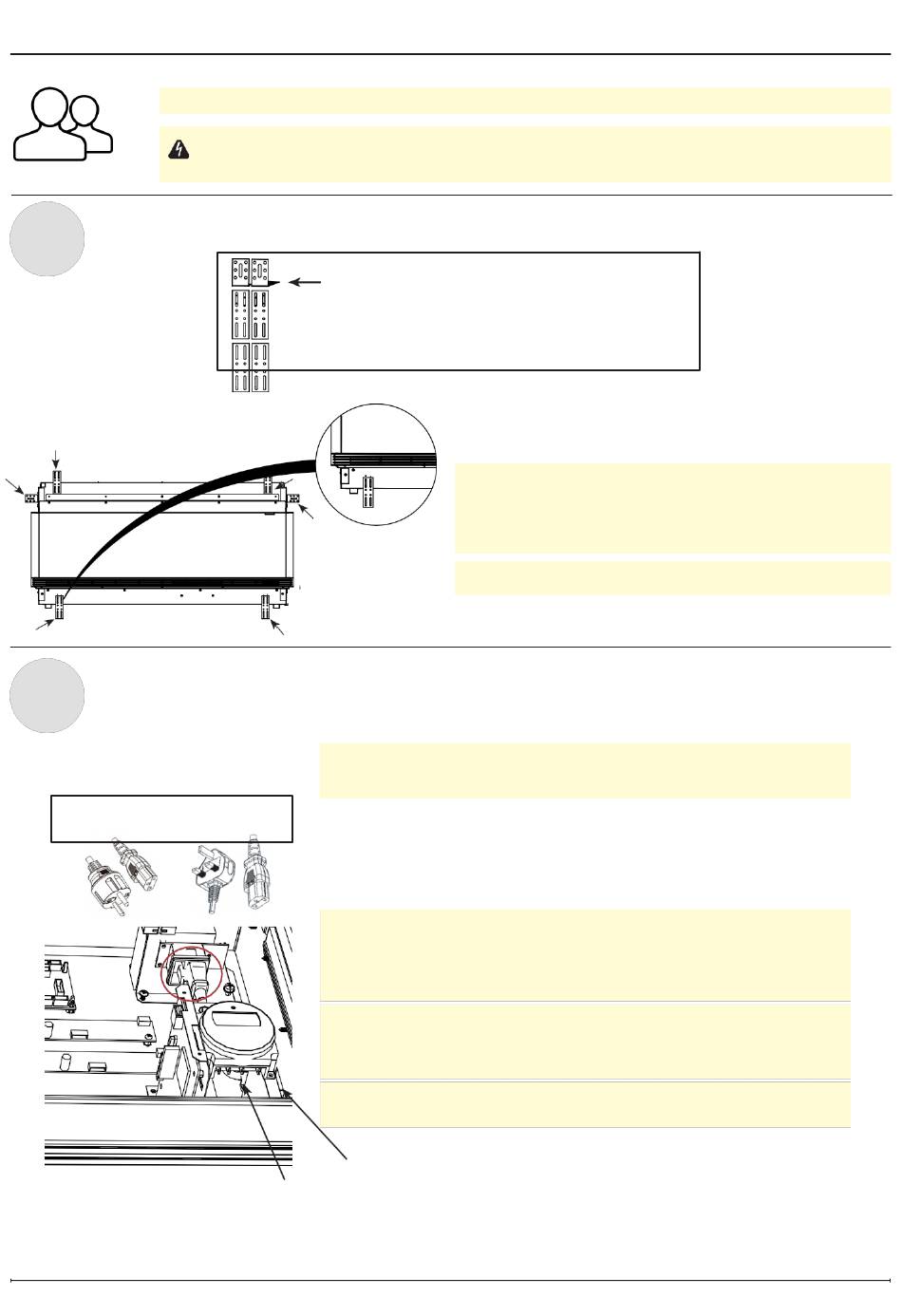

Instalace
!
1
Instalace montážních držáků
2
Instalace sady kabelů (pokud je k dispozici)
EU
KRÁLOVSTVÍ
8
POZNÁMKA: K instalaci jsou zapotřebí dvě osoby.
UPOZORNĚNÍ: Horní část krbu musí být instalována minimálně 61 cm od stropu a minimálně 38
cm od země.
Montážní držáky jsou součástí sady hardwaru.
•
2 držáky ve tvaru L pro zadní montáž
•
2 horní odstupňované držáky držáky pro
montáž na dřevo upevněné zepředu
•
2 dřevěné držáky (ploché) na čelní straně
!
POZNÁMKA: Ujistěte se, že je vnitřní kolébkový vypínač v poloze
OFF. Je umístěn na vnitřní straně jednotky vpravo nahoře.
SPOJENÉ
Nainstalujte vhodnou sadu kabelů, pokud byla jednotce
nainstalována nesprávná sada. Chcete-li získat přístup k sadě
kabelů a umístění konektoru IEC, vyjměte sadu základního kmene
odstraněním 3 šroubů. V zásuvce se nachází
šroub vlevo vzadu, vpravo vzadu a pod krytem časovače. Konektor
IEC se nachází na pravé straně dole. Zapojte sadu kabelů a zajistěte
ji dodanou kabelovou svorkou. Proveďte kabel výstupním otvorem.
!
POZNÁMKA: Ke krbu jsou dodávány 2 sady kabelů (varianta EU
nebo UK). Vhodnou sadu šňůr by měl nainstalovat certifikovaný
technik na základě místních elektrických požadavků.
!
polen.
!
POZNÁMKA: Ujistěte se, že je uzemňovací přípojka pevně dotažena.
Výstupní otvor
kabelové svorky
Opatrně položte topeniště na zadní stranu a pomocí
dodaných černých šroubů nainstalujte montážní
držáky na horní a spodní část topeniště.
!
POZNÁMKA: Montážní držáky jsou vybaveny
drážkami, které umožňují drobné úpravy pro
přizpůsobení rámování. Ujistěte se, že jsou všechny
držáky vyrovnané.
!
POZNÁMKA: K dispozici je 6 montážních držáků
POZNÁMKA: Po instalaci šňůr znovu nainstalujte základní sadu
Dimplex
