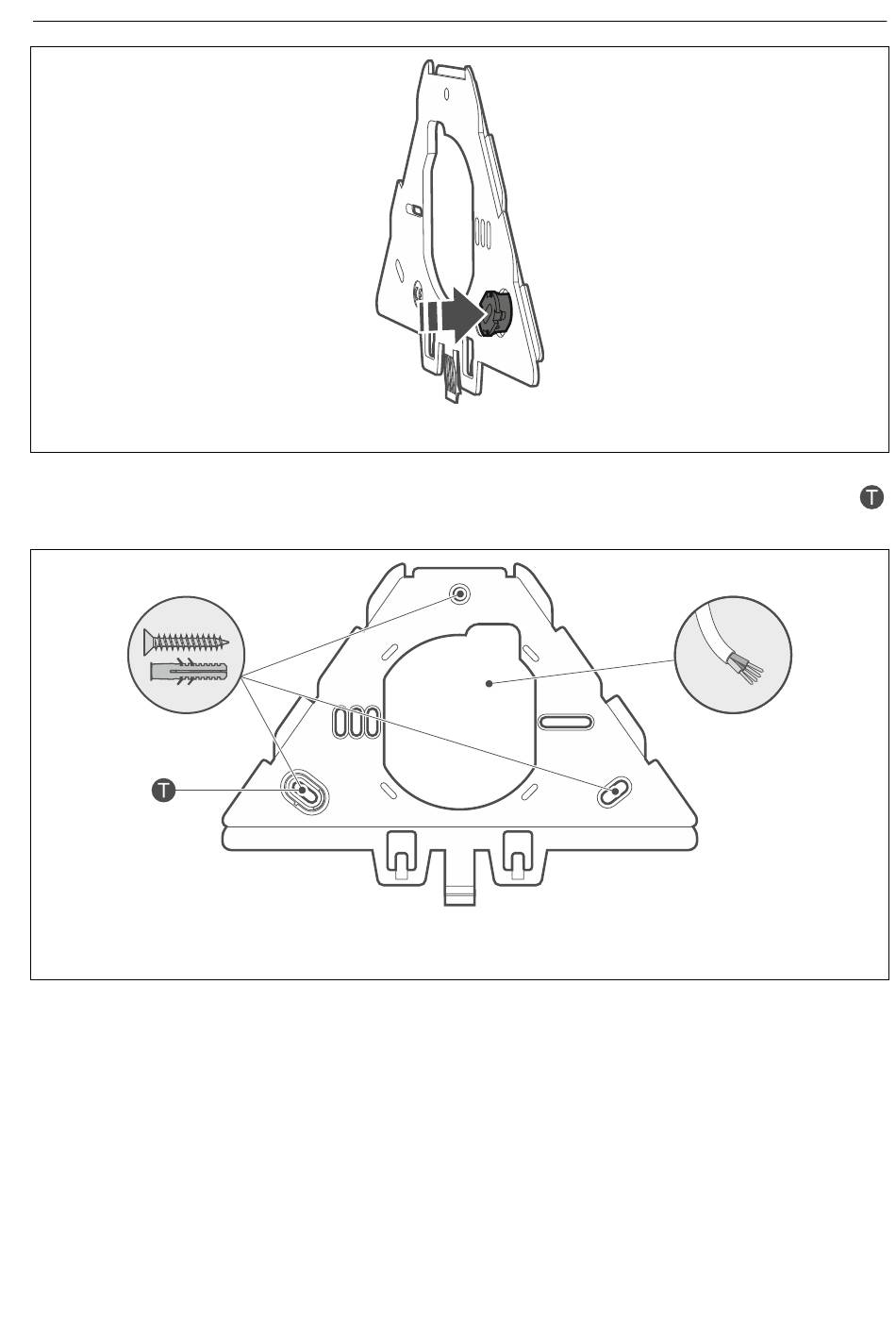

Abb. 2. Montage des Sabotage-Einsatzes in der Halterung.
2. Bringen Sie die Halterung an die Wand und markieren Sie die Position der Montagelöcher
(Abb. 3) und des Lochs im Sabotage-Einsatz (in Abbildung 3 mit dem Symbol
markiert).
Abb. 3. Halterung mit markierter Position der Löcher für die Montage an die Wand, des Lochs
3. Bohren Sie an den markierten Stellen in der Wand Löcher für Montagedübel. Verwenden
Sie die speziell für die Montagefläche vorgesehenen Dübel (andere für Beton oder Ziegel,
andere für Gips usw.).
4. Führen Sie die Kabel durch die Öffnung in der Halterung (Abb. 3).
5. Schrauben Sie die Halterung an die Wand an.
6. Schrauben Sie den Sabotage-Einsatz an die Wand an.
7. Schrauben Sie die Leitungen an die Klemmen des Bedienteils an (siehe „Anschluss").
8. Montieren Sie das Bedienteil an der Halterung (Abb. 4).
im Sabotage-Einsatz und des Lochs für die Kabel.
INT-TSH210 7
