Satel INT-TSH210 Errichteranleitung Seite 10

8
3.2.2 Montage an die Elektroinstallationsdose
1. Montieren Sie die Elektroinstallationsdose in der Wand und führen Sie die Kabel hinein.
2. Drehen Sie die Schrauben heraus und nehmen Sie das Gehäuseunterteil ab (Abb. 5).
3. Montieren Sie den kleinen Sabotage-Einsatz (Abb. 1-II) in der Halterung (Abb. 2).
4. Bringen Sie die Halterung an die Elektroinstallationsdose, so dass die Löcher in der
Halterung mit den Löchern für die Schrauben in der Dose übereinstimmen, und markieren
Sie die Position des Lochs im Sabotage-Einsatz an der Wand (in der Abbildung 6 mit dem
Symbol markiert).

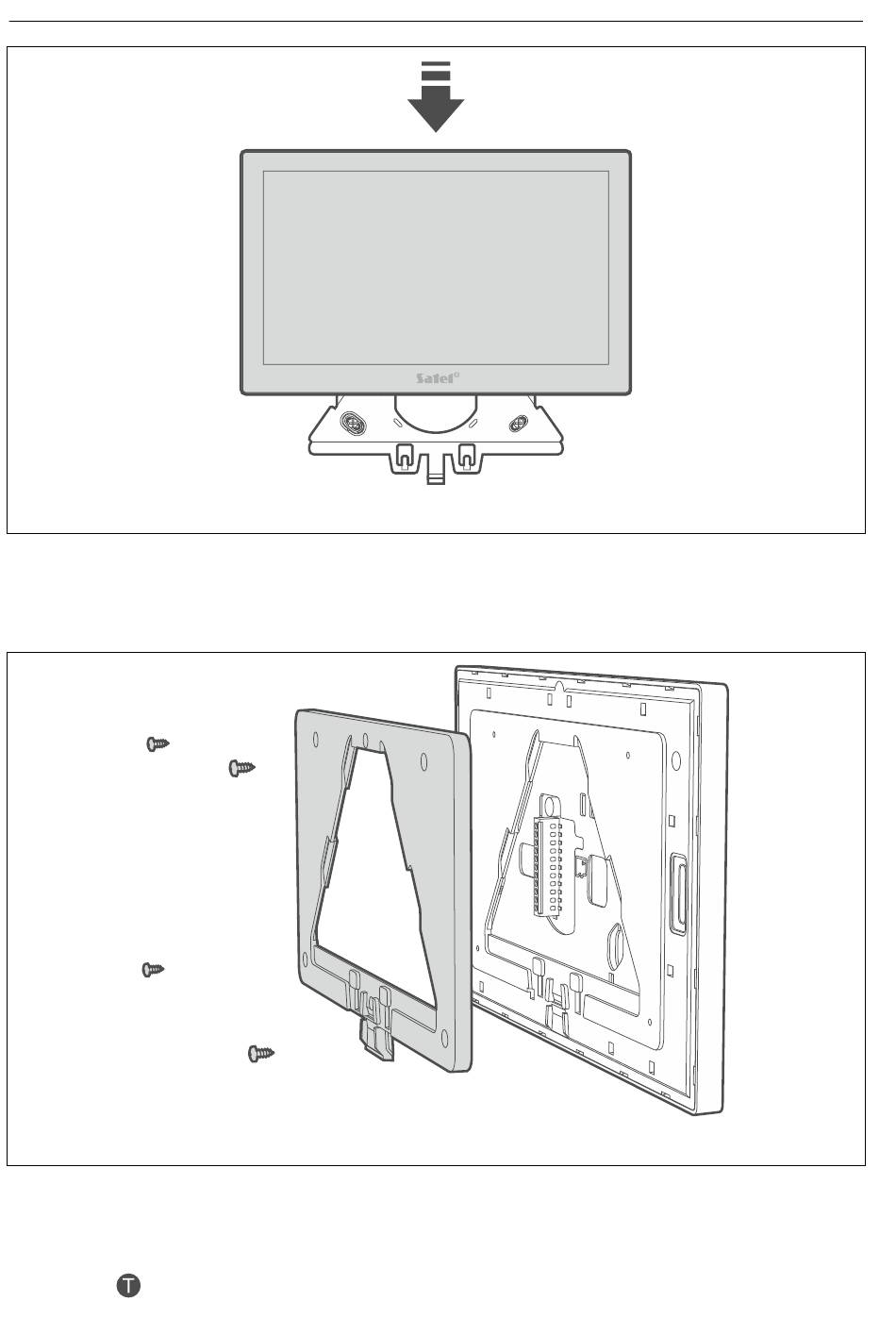

Abb. 4. Montage des Bedienteils an der Halterung.
Abb. 5. Abnehmen des Gehäuseunterteils.
INT-TSH210 SATEL
