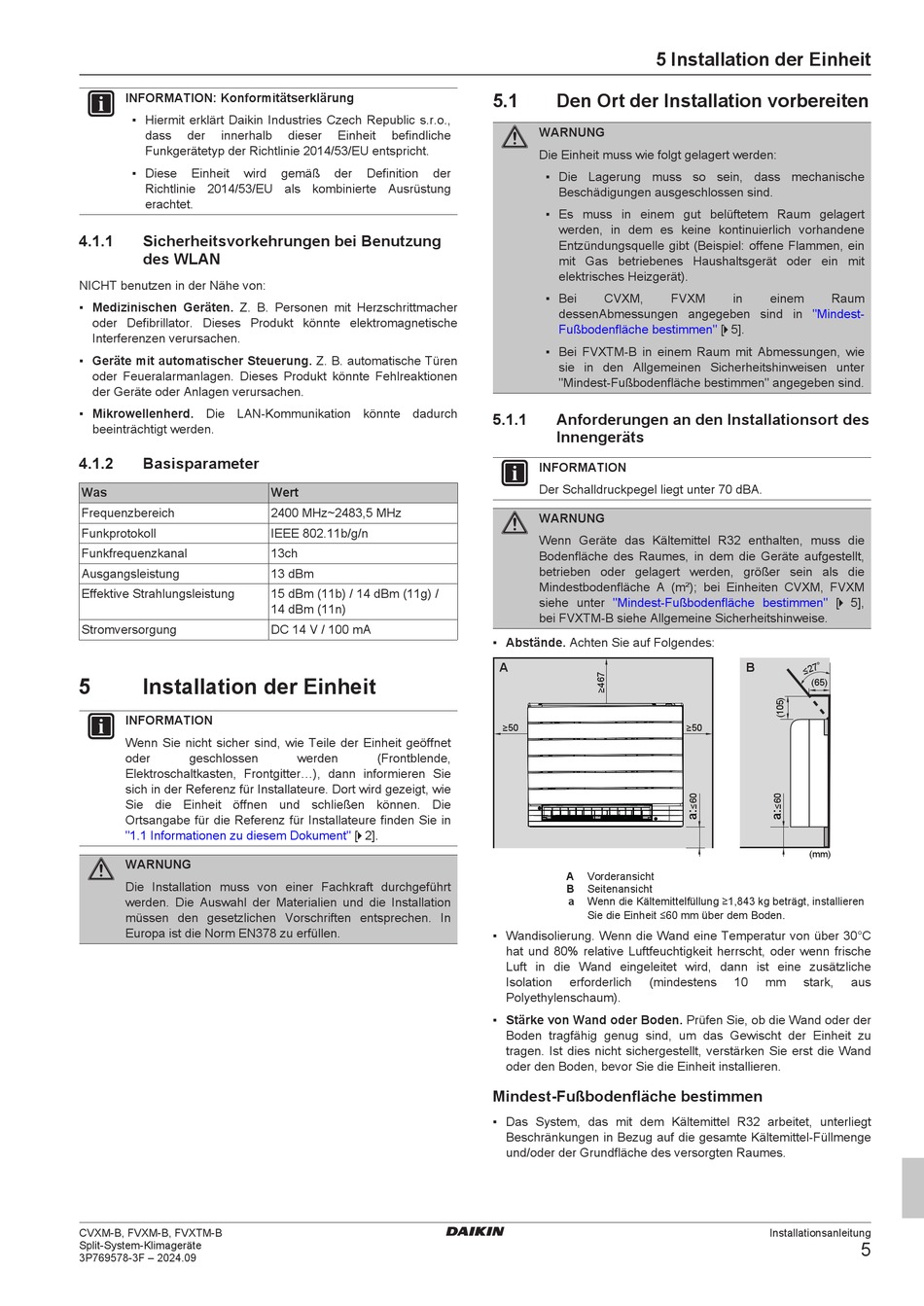

Daikin CVXM20B2V1B Installationsanleitung Seite 5

INFORMATION: Konformitätserklärung
▪ Hiermit erklärt Daikin Industries Czech Republic s.r.o.,
dass der innerhalb
Funkgerätetyp der Richtlinie 2014/53/EU entspricht.
▪ Diese Einheit wird
Richtlinie 2014/53/EU als kombinierte Ausrüstung
erachtet.
4.1.1 Sicherheitsvorkehrungen bei Benutzung
des WLAN
NICHT benutzen in der Nähe von:
▪ Medizinischen Geräten. Z. B. Personen mit Herzschrittmacher
oder Defibrillator. Dieses Produkt könnte elektromagnetische
Interferenzen verursachen.
▪ Geräte mit automatischer Steuerung. Z. B. automatische Türen
oder Feueralarmanlagen. Dieses Produkt könnte Fehlreaktionen
der Geräte oder Anlagen verursachen.
▪ Mikrowellenherd. Die LAN-Kommunikation könnte dadurch
beeinträchtigt werden.
4.1.2 Basisparameter
Was
Frequenzbereich
Funkprotokoll
Funkfrequenzkanal
Ausgangsleistung
Effektive Strahlungsleistung
Stromversorgung
5 Installation der Einheit
INFORMATION
Wenn Sie nicht sicher sind, wie Teile der Einheit geöffnet
oder geschlossen
Elektroschaltkasten, Frontgitter...), dann informieren Sie
sich in der Referenz für Installateure. Dort wird gezeigt, wie
Sie die Einheit öffnen und schließen können. Die
Ortsangabe für die Referenz für Installateure finden Sie in
"1.1 Informationen zu diesem
WARNUNG
Die Installation muss von einer Fachkraft durchgeführt
werden. Die Auswahl der Materialien und die Installation
müssen den gesetzlichen Vorschriften entsprechen. In
Europa ist die Norm EN378 zu erfüllen.
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
3P769578-3F – 2024.09
dieser Einheit befindliche
gemäß der Definition der
Wert
2400 MHz~2483,5 MHz
IEEE 802.11b/g/n
13ch
13 dBm
15 dBm (11b) / 14 dBm (11g) /
14 dBm (11n)
DC 14 V / 100 mA
werden (Frontblende,
Dokument" [ 4 2].
5 Installation der Einheit
5.1 Den Ort der Installation vorbereiten
WARNUNG
Die Einheit muss wie folgt gelagert werden:
▪ Die Lagerung muss so sein, dass mechanische
Beschädigungen ausgeschlossen sind.
▪ Es muss in einem gut belüftetem Raum gelagert
werden, in dem es keine kontinuierlich vorhandene
Entzündungsquelle gibt (Beispiel: offene Flammen, ein
mit Gas betriebenes Haushaltsgerät oder ein mit
elektrisches Heizgerät).
▪ Bei CVXM,
dessenAbmessungen angegeben sind in
bestimmen" [ 4 5].
Fußbodenfläche
▪ Bei FVXTM-B in einem Raum mit Abmessungen, wie
sie in den Allgemeinen Sicherheitshinweisen unter
"Mindest-Fußbodenfläche bestimmen" angegeben sind.
5.1.1 Anforderungen an den Installationsort des
Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
WARNUNG
Wenn Geräte das Kältemittel R32 enthalten, muss die
Bodenfläche des Raumes, in dem die Geräte aufgestellt,
betrieben oder gelagert werden, größer sein als die
Mindestbodenfläche A (m²); bei Einheiten CVXM, FVXM
siehe unter "Mindest-Fußbodenfläche
bei FVXTM-B siehe Allgemeine Sicherheitshinweise.
▪ Abstände. Achten Sie auf Folgendes:
A
≥50
A Vorderansicht
B Seitenansicht
a Wenn die Kältemittelfüllung ≥1,843 kg beträgt, installieren
Sie die Einheit ≤60 mm über dem Boden.
▪ Wandisolierung. Wenn die Wand eine Temperatur von über 30°C
hat und 80% relative Luftfeuchtigkeit herrscht, oder wenn frische
Luft in die Wand eingeleitet wird, dann ist eine zusätzliche
Isolation erforderlich (mindestens
Polyethylenschaum).
▪ Stärke von Wand oder Boden. Prüfen Sie, ob die Wand oder der
Boden tragfähig genug sind, um das Gewischt der Einheit zu
tragen. Ist dies nicht sichergestellt, verstärken Sie erst die Wand
oder den Boden, bevor Sie die Einheit installieren.
Mindest-Fußbodenfläche bestimmen
▪ Das System, das mit dem Kältemittel R32 arbeitet, unterliegt
Beschränkungen in Bezug auf die gesamte Kältemittel-Füllmenge
und/oder der Grundfläche des versorgten Raumes.
FVXM in einem Raum
"Mindest-
bestimmen" [ 4 5],
B
(65)
≥50
(mm)
10 mm stark,
Installationsanleitung
aus
5
