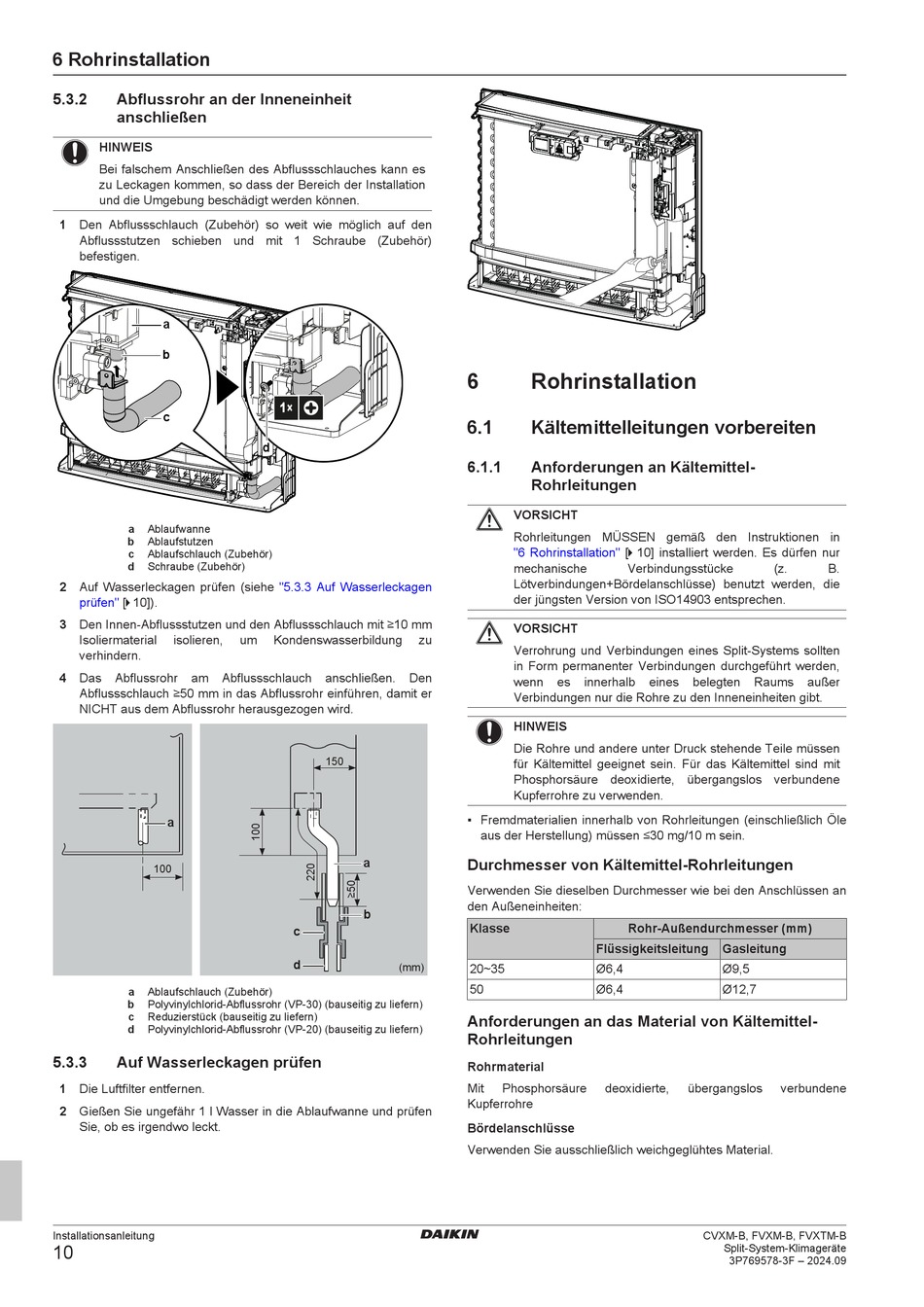

Daikin CVXM20B2V1B Installationsanleitung Seite 10

6 Rohrinstallation
5.3.2 Abflussrohr an der Inneneinheit
anschließen
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es
zu Leckagen kommen, so dass der Bereich der Installation
und die Umgebung beschädigt werden können.
1 Den Abflussschlauch (Zubehör) so weit wie möglich auf den
Abflussstutzen schieben und mit 1 Schraube (Zubehör)
befestigen.
a
b
c
a Ablaufwanne
b Ablaufstutzen
c Ablaufschlauch (Zubehör)
d Schraube (Zubehör)
2 Auf Wasserleckagen prüfen (siehe
prüfen" [ 4 10]).
3 Den Innen-Abflussstutzen und den Abflussschlauch mit ≥10 mm
Isoliermaterial isolieren,
verhindern.
4 Das Abflussrohr am Abflussschlauch
Abflussschlauch ≥50 mm in das Abflussrohr einführen, damit er
NICHT aus dem Abflussrohr herausgezogen wird.
a
100
a Ablaufschlauch (Zubehör)
b Polyvinylchlorid-Abflussrohr (VP-30) (bauseitig zu liefern)
c Reduzierstück (bauseitig zu liefern)
d Polyvinylchlorid-Abflussrohr (VP-20) (bauseitig zu liefern)
5.3.3 Auf Wasserleckagen prüfen
1 Die Luftfilter entfernen.
2 Gießen Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen
Sie, ob es irgendwo leckt.
Installationsanleitung
10
1×
d
"5.3.3 Auf Wasserleckagen
um Kondenswasserbildung
anschließen. Den
150
a
b
c
d
(mm)
6 Rohrinstallation
6.1 Kältemittelleitungen vorbereiten
6.1.1 Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Rohrleitungen MÜSSEN gemäß den Instruktionen in
Rohrinstallation" [ 4 10] installiert werden. Es dürfen nur
"6
mechanische
Lötverbindungen+Bördelanschlüsse) benutzt werden, die
der jüngsten Version von ISO14903 entsprechen.
VORSICHT
zu
Verrohrung und Verbindungen eines Split-Systems sollten
in Form permanenter Verbindungen durchgeführt werden,
wenn es innerhalb
Verbindungen nur die Rohre zu den Inneneinheiten gibt.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
Klasse
20~35
50
Anforderungen an das Material von Kältemittel-
Rohrleitungen
Rohrmaterial
Mit Phosphorsäure
Kupferrohre
Bördelanschlüsse
Verwenden Sie ausschließlich weichgeglühtes Material.
Verbindungsstücke
eines belegten Raums
Rohr-Außendurchmesser (mm)
Flüssigkeitsleitung Gasleitung
Ø6,4 Ø9,5
Ø6,4 Ø12,7
deoxidierte, übergangslos
CVXM-B, FVXM-B, FVXTM-B
Split-System-Klimageräte
3P769578-3F – 2024.09
(z. B.
außer
verbundene
