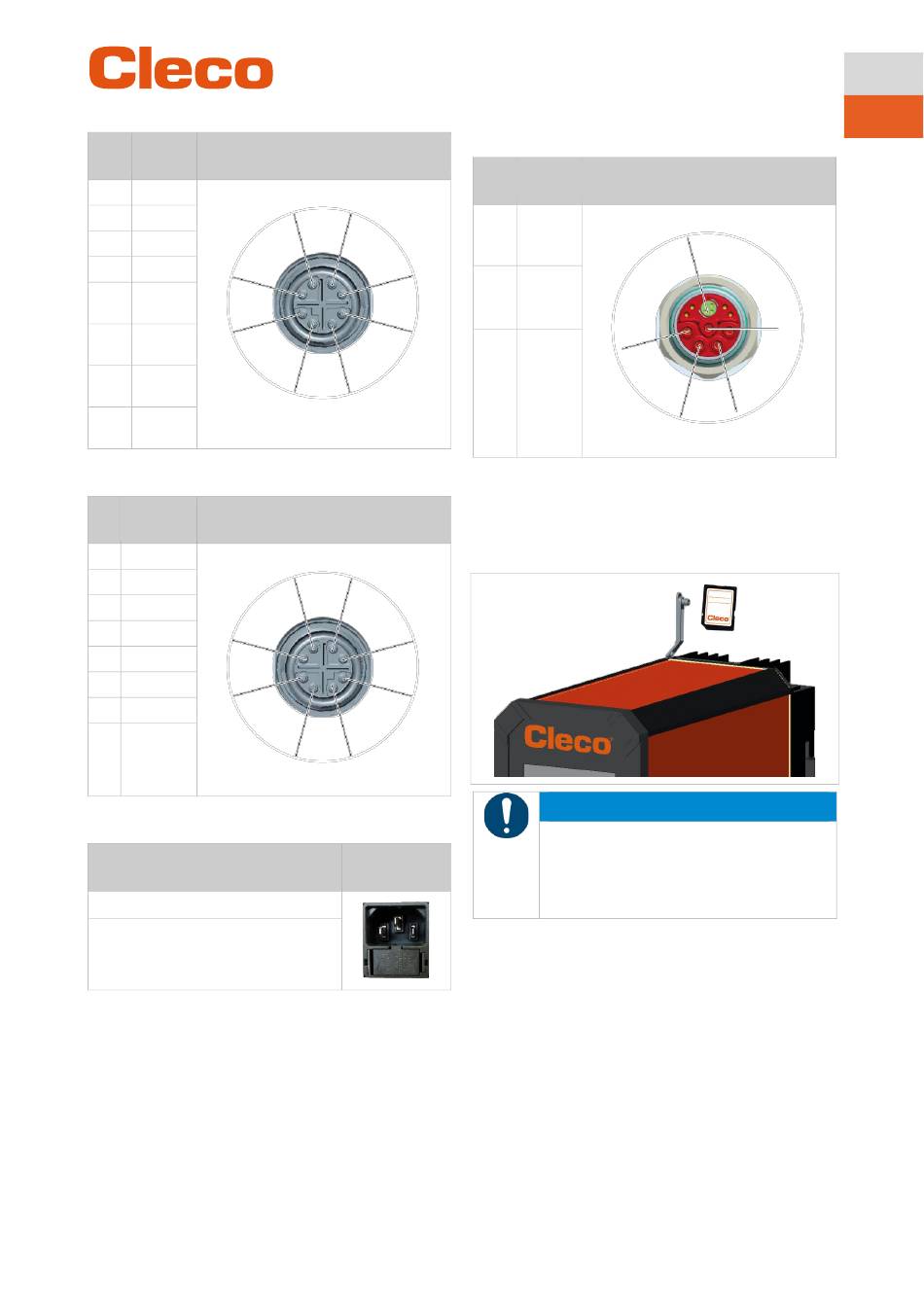

X21 – 系统总线 TSnet Out
针脚 信号
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 GND_Int
.
GND_Int
6
.
+24
7
VDC_Int.
8 +24
VDC_Int.
X22 – 系统总线 TSnet In
针 信号
脚
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 n. c.
6 n. c.
7 n. c.
8 n. c.
X23 – 网络接口
描述
带保险丝座的设备插头
保险丝，Schurter 类型 0034.3129，
5×20 mm，16 AT，250 V AC，
关闭性能，100 A
Apex Tool Group
M12 圆形插接器
插口，8 针，X 编码
M12 圆形插接器
8 针，插头，X 编码
设备插头
IEC，C14
P2444HW | REV H l 2025-03
X24 – 数字工具接口
30/50/70 系列
针脚 信号
功率
1
2
3
4 PE
（功能接
地）
工具总线
5
数据存储器
8
SD 卡
用于驱动控制器、存档数据和配置。
提示
数据丢失
如果不注意，会出现严重的系统故障和数据丢
失：
► 只允许在断开电源电压的情况下才可以插
拔 SD 卡。
投入使用
9
► 调试见文档 P2461JH.
技术数据
10
10.1 尺寸
尺寸 见页面 65.
圆形插接器
M23，插口
45
5
