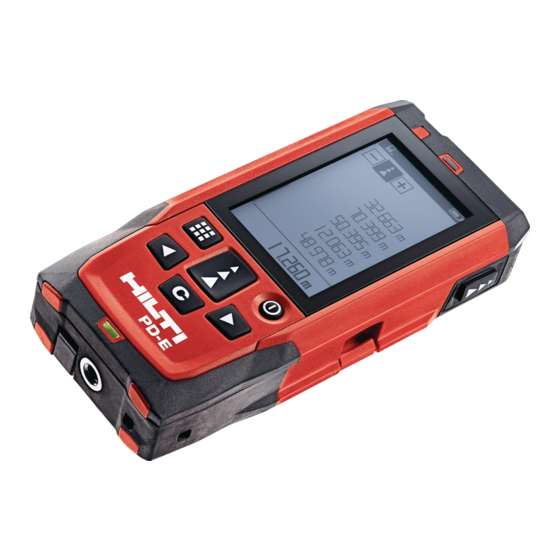

Hilti PD-E Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PD-E:
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (385 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Hilti PD-E
Inhaltszusammenfassung für Hilti PD-E
- Seite 1 PD-E Deutsch English Français Nederlands Italiano Svenska Русский 日本語 中文...
- Seite 4 PD-E Deutsch ............
-
Seite 5: Produktinformationen
▶ Geben Sie das Gerät nur mit Bedienungsanleitung an andere Personen weiter. 1.3 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. - Seite 6 ▶ Bei unsachgemäßem Aufschrauben des Produktes kann Laserstrahlung austreten, die die Klasse 2 übersteigt. Lassen Sie das Produkt nur durch den Hilti Service reparieren. ▶ Manipulationen oder Veränderungen am Produkt sind nicht erlaubt. ▶ Kontrollieren Sie vor jeder Inbetriebnahme die korrekte Funktionsweise des Produktes.
- Seite 7 ▶ Lagern Sie unbenutzte Lasergeräte an Orten, zu denen Unbefugte keinen Zutritt haben. 2.1.5 Elektromagnetische Verträglichkeit Obwohl das Gerät die strengen Anforderungen der einschlägigen Richtlinien erfüllt, kann Hilti die Möglichkeit nicht ausschliessen, dass das Gerät durch starke Strahlung gestört wird, was zu einer Fehloperation führen kann.
- Seite 8 3.3 Erläuterung der Displayanzeigen Hauptmenü Winkeleinheit auswählen Malerfläche bestimmen Einfacher Pythagoras Flächen und Volumen messen Spezialfunktionen auswählen Trapezfunktion auswählen Pythagorasfunktion auswählen Für horizontale und diagonale Distanzen, mindestens ein rechter Winkel wird benötigt. Einstellungen auswählen Indirekte Messungen durchführen Für Messungen auf unbewegte Objekte wie Wände, keine bestimmten Winkel notwendig. Allgemeingültige Symbole Ladezustand der Batterien Messstab nicht ausgeklappt...
- Seite 9 Dreieckige Flächen messen Volumen messen Zylindervolumen messen Untermenü zu Spezialfunktionen Außenmessmodus auswählen Automatischen Helligkeitssensor auswählen Malerfläche bestimmen Absteckfunktion auswählen Min/Max Deltafunktion auswählen Timer auswählen Offsetfunktion auswählen Datenspeicher auswählen Untermenü zu Trapezfunktion 3 Distanzen messen 2 Distanzen, 1 Winkel messen Untermenü zu Pythagorasfunktion Einfacher Pythagoras Doppelter Pythagoras Zusammengesetzter Pythagoras...
- Seite 10 Messungen an der Decke messendurchführen Indirekte vertikale Distanz II messen 3.4 Lieferumfang Laserdistanzmessgerät, 2 Batterien, Bedienungsanleitung, Herstellerzertifikat. Hinweis Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder unter: www.hilti.com. 4 Technische Daten Betriebstemperatur −10 ℃ … 50 ℃...
- Seite 11 2. Drücken Sie im eingeschalteten Zustand die Ein-/Austaste, um das Gerät auszuschalten. 5.4 Messen mit Messspitze 1. Klappen Sie die Messspitze um 90° aus. Die Messspitze kann nun als Anschlag verwendet werden. Hinweis Die Messspitze hilft dabei, das Gerät auszurichten während auf eine feste Position gezielt wird. Dies ist vor allem bei indirekten, Trapez- und Pythagorasmessungen der Fall, da diese Ergebnisse auf Schätzwerten beruhen.
- Seite 12 5.8.2 Dreieckige Flächen Messen 1. Richten Sie das Gerät auf den Zielpunkt und drücken Sie die Messtaste. 2. Richten Sie das Gerät auf den Zielpunkt und drücken Sie die Messtaste. 3. Richten Sie das Gerät auf den dritten Zielpunkt und drücken Sie die Messtaste. 5.8.3 Volumen messen 1.
- Seite 13 Hinweis Anstelle der manuellen Eingabe kann der benötigte Abstand auch gemessen werden. Wählen Sie hierfür das Symbol für die Einzelmessung und bestätigen Sie mit der Messtaste. 5.9.4 Min/Max Deltafunktion 1. Wählen Sie im Menü Spezialfunktionen das Symbol für die Min/Max Deltafunktion aus. 2.
- Seite 14 5.12 Einstellungen 5.12.1 Favoritenliste verändern 1. Navigieren Sie zu der Funktion, die Sie verändern möchten und bestätigen Sie mit der Messtaste. 2. Navigieren Sie zu der gewünschten Funktion und bestätigen Sie mit der Messtaste. 5.12.2 Maßstab aktivieren 1. Stellen Sie die jeweilige Zahl ein und bestätigen Sie den Wert mit der Messtaste. 2.
- Seite 15 ▶ Verwenden Sie für den Transport oder Versand Ihrer Ausrüstung entweder die Hilti Verpackung oder eine gleichwertige Verpackung. 6.3 Lagerung und Trocknung ▶ Lagern Sie das Produkt nicht in nassem Zustand. Lassen Sie es trocknen, bevor Sie es verstauen und lagern.
- Seite 16 Technische Dokumentation bei: • Zulassung Elektrowerkzeuge Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Deutschland Schaan, 06.2015 Paolo Luccini Edward Przybylowicz (Head of BA Qualitiy and Process Management / (Head of BU Measuring Systems / BU Measuring Business Area Electric Tools & Accessories)
- Seite 17 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20160609...
