IT

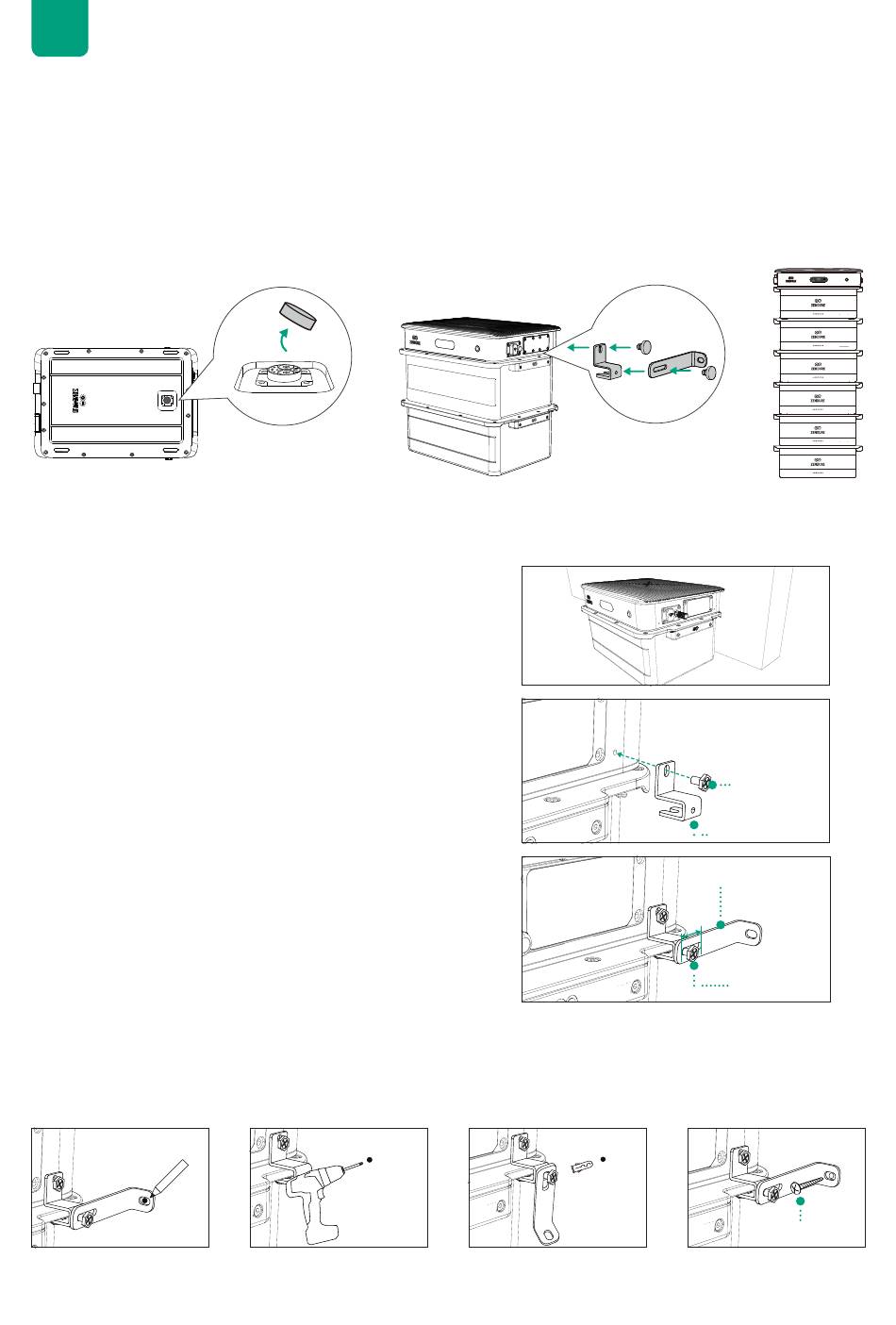

1. Rimuovi la copertura protettiva
Rimuovi la copertura protettiva dei terminali della batteria nella parte inferiore del SolarFlow 2400 AC.
2. Collegamento alla batteria
Posizionare il SolarFlow 2400 AC sull'AB3000X, assicurandosi che i terminali dei cavi della batteria siano
bloccati in posizione. Un SolarFlow 2400 AC può essere collegato a un massimo di 6 batterie AB3000X,
raggiungendo una capacità massima di 17.280 Wh.
• Non scollegarli durante il processo di carica/scarica.
• Non toccare i pin metallici delle porte con le mani o altri oggetti. Puliscili delicatamente con un panno
asciutto se necessario.
8.4 Montaggio delle Batterie AB3000X
Quando si impilano più batterie, la stabilità è fondamentale. Il kit di montaggio (incluso con il SolarFlow 2400 AC
ma non con l'AB3000X) è progettato per fissare solo la batteria superiore nella pila.
Passaggio 1: Posizionamento
• Posizionare l'AB3000X e l'unità SolarFlow 2400 AC nell'area
designata, lasciando spazio sufficiente tra il dispositivo e la
parete per garantire una corretta ventilazione.
Passaggio 2: Fissaggio della Parte 1
• Allineare la Parte 1 con i rivetti di montaggio dell'AB3000X
e premere con decisione fino a bloccarla in posizione.
• Inserire la Vite 3 nel foro superiore della Parte 1,
allineandola con il foro di montaggio alla base dell'unità
SolarFlow, e serrarla con una chiave a brugola (non
inclusa).
Passaggio 3: Regolazione e Fissaggio della Parte 2
• Inserire la Vite 1 nel binario scorrevole della Parte 2 e
fissarla leggermente nel foro inferiore della Parte 1.
• Far scorrere la Parte 2 orizzontalmente fino a quando non
è perpendicolare alla parete e ben aderente ad essa.
Passaggio 4: Preparazione della Parete e Fissaggio Finale
• Segnare i punti di foratura dove la Parte 2 tocca la parete, quindi spostarla temporaneamente.
• Utilizzare un trapano elettrico (non incluso; punta M6 consigliata) per praticare i fori e inserire i tasselli forniti.
• Fissare la Parte 2 inserendo la Vite 2 nei tasselli e quindi serrare completamente la Vite 1 per garantire la
stabilità.
40
Vite 3
Componente 1
Componente 2
Vite 1
Vite 2
