NL

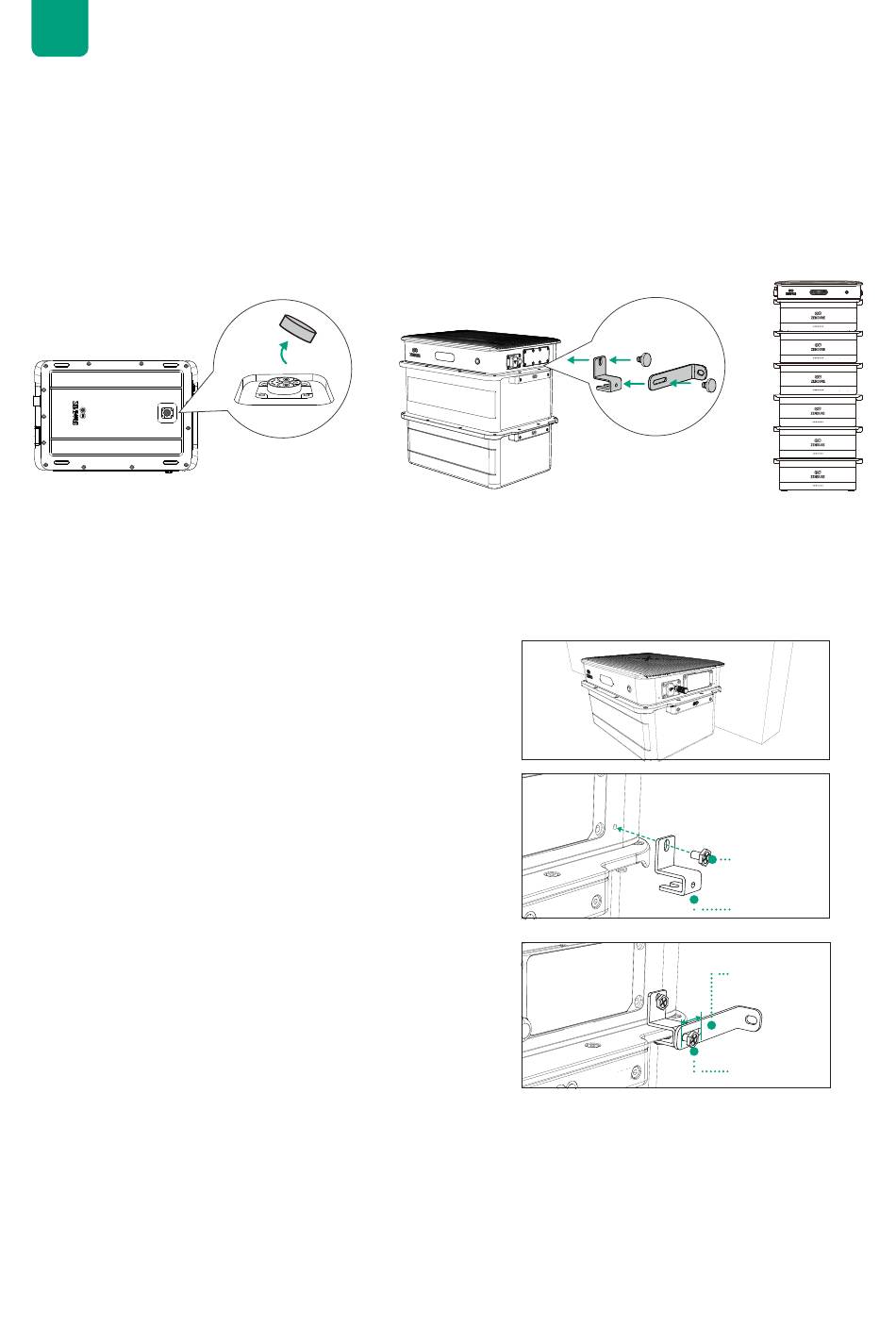

1. Verwijder de Beschermkap
Verwijder de beschermkap van de batterijterminals aan de onderkant van de SolarFlow 2400 AC.
2. Sluit de Batterij aan
Plaats de SolarFlow 2400 AC op de AB3000X en zorg ervoor dat de batterijstekkers goed vastklikken. Een
SolarFlow 2400 AC kan worden verbonden met maximaal 6 AB3000X-batterijen, waardoor een maximale
capaciteit van 17.280 Wh wordt bereikt.
• Koppel ze niet los tijdens het laad-/ontlaadproces.
• Raak de metalen pinnen van de poorten niet aan met uw handen of andere voorwerpen. Reinig ze indien
nodig voorzichtig met een droge doek.
8.4 Het Bevestigen van AB3000X-batterijen
Bij het stapelen van meerdere batterijen is stabiliteit essentieel. De montageset (meegeleverd met de SolarFlow
2400 AC, maar niet met de AB3000X) is uitsluitend ontworpen om de bovenste batterij stevig op zijn plaats te
houden.
Stap 1: Positionering
• Plaats de AB3000X en de SolarFlow 2400 AC op de gewenste
installatielocatie en zorg voor voldoende ruimte tussen het
apparaat en de muur.
Stap 2: Bevestiging van Deel 1
• Lijn de sleuven van Deel 1 uit met de bevestigingsnieten
aan de rand van de AB3000X en druk stevig totdat het
vastklikt.
• Steek Schroef 3 door het bovenste gat van Deel 1 en lijn
het uit met het montagegat aan de onderkant van de
SolarFlow-eenheid. Draai vast met een inbussleutel (niet
inbegrepen).
Stap 3: Afstellen en Bevestigen van Deel 2
• Steek Schroef 1 in de schuifrail van Deel 2 en schroef deze
losjes in het onderste gat van Deel 1.
• Schuif Deel 2 horizontaal totdat het loodrecht op de muur
staat en de montagezijde er vlak tegenaan ligt.
Stap 4: Muurvoorbereiding en definitieve bevestiging
• Markeer de locaties van de montagegaten van Deel 2 op de muur en verwijder Deel 2 om ruimte te maken voor
boren.
• Boor gaten op de gemarkeerde plekken met een boormachine (niet inbegrepen, M6 boor aanbevolen) en plaats
de kunststof pluggen.
• Bevestig Deel 2 door Schroef 2 door de montagegaten te steken en deze in de pluggen in de muur te draaien.
Draai vervolgens Schroef 1 volledig vast voor extra stabiliteit.
32
Schroef 3
Onderdeel 1
Onderdeel 2
Schroef 1
