17.2.3 System mit mehreren Außeneinheiten: Durchbruchöffnungen
17.2.4 Kältemittelleitung verlegen
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543427-1B – 2024.03

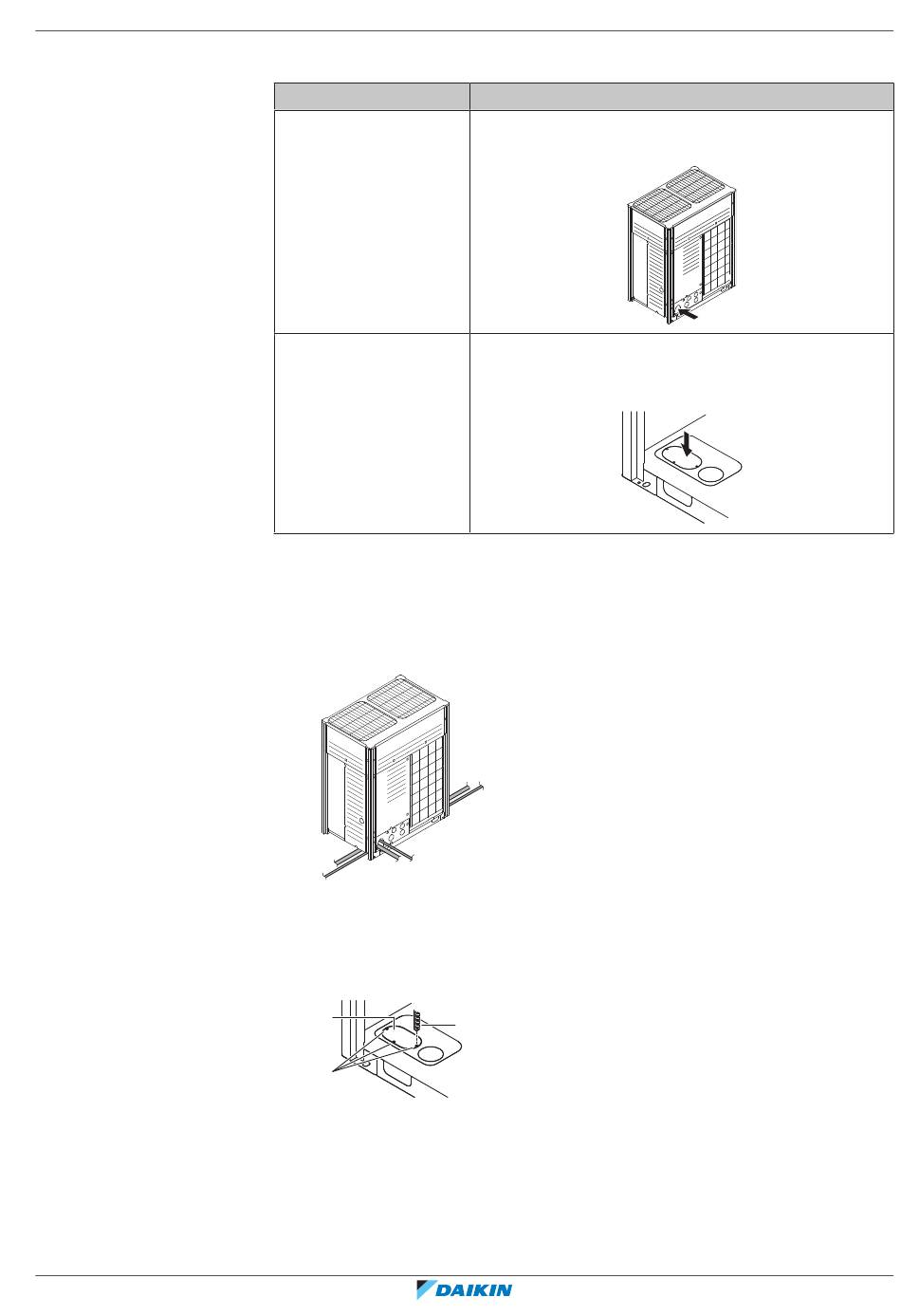

Anschluss
Anschluss vorne
Anschluss unten
Die Installation der Kältemittelleitungen kann vorne oder an der Seite erfolgen
(unter Verwendung der Durchbruchöffnung unten), wie in nachfolgender
Abbildung zu sehen ist.
a
b
a Anschluss auf der linken Seite
b Anschluss vorne
c Anschluss auf der rechten Seite
Hinweis: Bei Anschluss an der Seite ist die Durchbruchöffnung auf der Bodenplatte
zu entfernen - siehe unten:
a
c
a Große Durchbruchöffnung
b Bohrung
c Punkte zum Bohren
Die Durchbruchöffungen auf der Frontblende
herausbrechen, um den Anschluss vorzunehmen.
Brechen Sie die Durchbruchöffnungen am unteren
Rahmen heraus und führen Sie die Rohrleitung unter
dem unteren Rahmen durch.
c
b
17 Rohrinstallation
|
Beschreibung
Referenz für Installateure und Benutzer
