In diesem Kapitel
5.1 Systemanordnung
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543427-1B – 2024.03
WARNUNG
▪
AUF KEINEN FALL die Einheit selber ändern, zerlegen, entfernen, neu installieren
oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren Händler.
▪
Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der
Nähe keine offenen Flammen gibt. Das Kältemittel selber ist vollständig sicher,
nicht giftig und nicht entflammbar. Aber es erzeugt giftige Gase, wenn es aus
Versehen durch eine Leckage austritt in einen Raum, wo Verbrennungsluft von
Heizlüftern, Gasherden usw. vorhanden ist. Lassen Sie sich IMMER von
qualifiziertem Kundendienstpersonal bestätigen, dass die undichte Stelle mit
Erfolg repariert worden ist, bevor Sie die Einheit wieder in Betrieb nehmen.
HINWEIS
Verwenden Sie das System NICHT für andere Zwecke. Um eine Verschlechterung der
Qualität zu vermeiden, verwenden Sie die Einheit NICHT für das Kühlen von
Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder Kunstarbeiten.
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres Systems:
Eine vollständige Übersicht über zulässige Kombinationen (bei zukünftigen
Systemerweiterungen) finden Sie im technischen Datenbuch. Diese Übersicht sollte
dann herangezogen werden. Weitere Informationen und professionelle Beratung
erhalten Sie von Ihrem Installateur.
5.1 Systemanordnung...................................................................................................................................................................
Je nach Typ der gewählten Außeneinheit gibt es einige Funktionen, die zur
Verfügung stehen oder nicht. Welche das sind, ist in dieser Betriebsanleitung an
den jeweils betreffenden Stellen angegeben.
INFORMATION

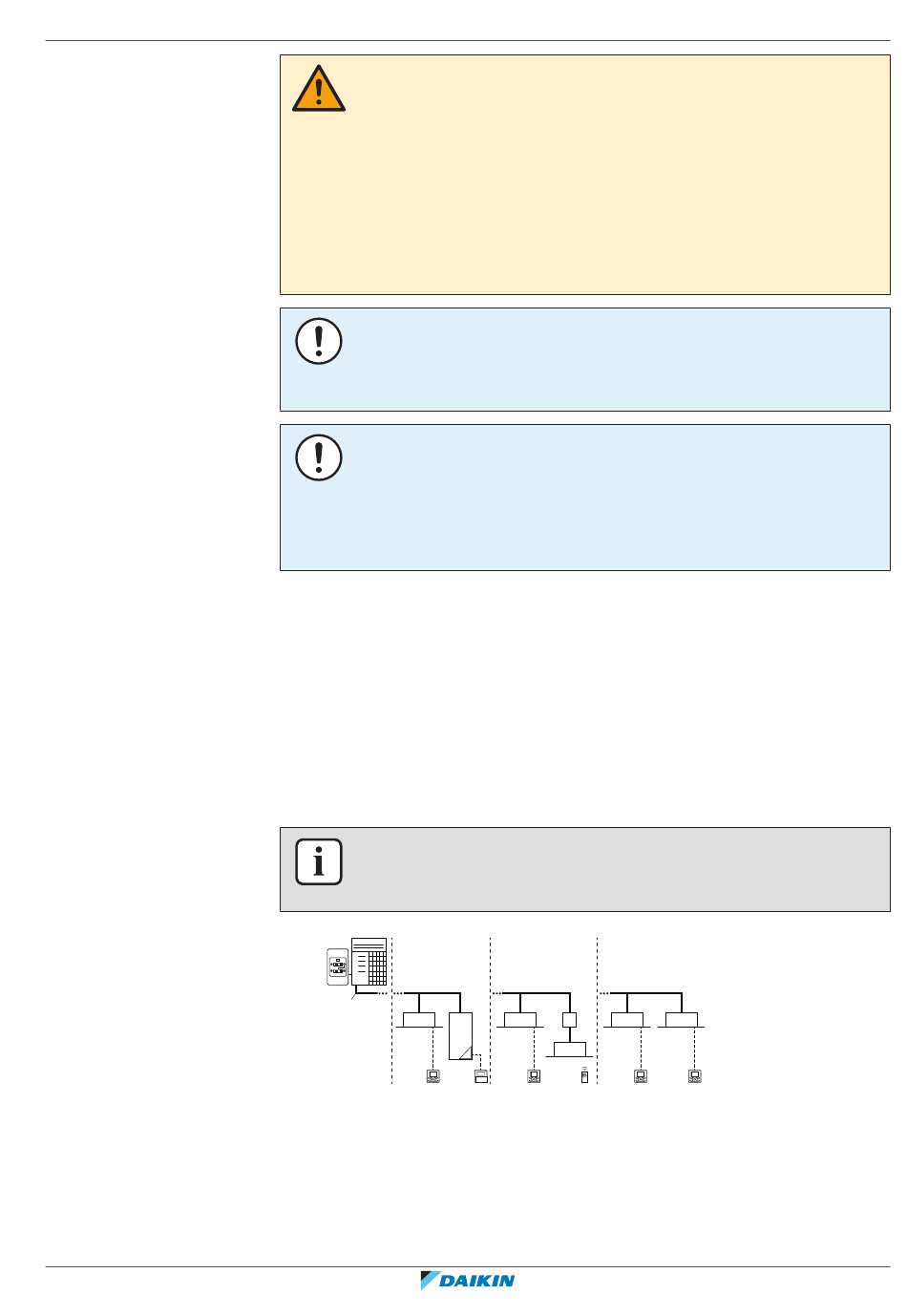

Bei der folgenden Abbildung handelt es sich um ein Beispiel, das der
Systemanordnung bei Ihnen möglicherweise NICHT vollständig entspricht.
a
i
b c d
g
a VRV IV Wärmepumpen-Außeneinheit
b Kältemittelrohre
c VRV Inneneinheit mit Direktverdampfung (DX)
d VRV LT Hydrobox (HXY080/125)
e BP-Box (erforderlich zum Anschluss von Inneneinheiten mit direkter Dampfdehnung
(RA) von Residential Air (SA) oder Sky Air (DX))
f Residential Air (RA) Inneneinheiten mit direkter Dampfdehnung (DX)
g Benutzerschnittstelle (je nach Typ der Inneneinheit fest zugeordnet)
h Benutzerschnittstelle (drahtlos, je nach Typ der Inneneinheit dediziert)
c e c
f
g g g
h
5 Über das System
|
c
g
