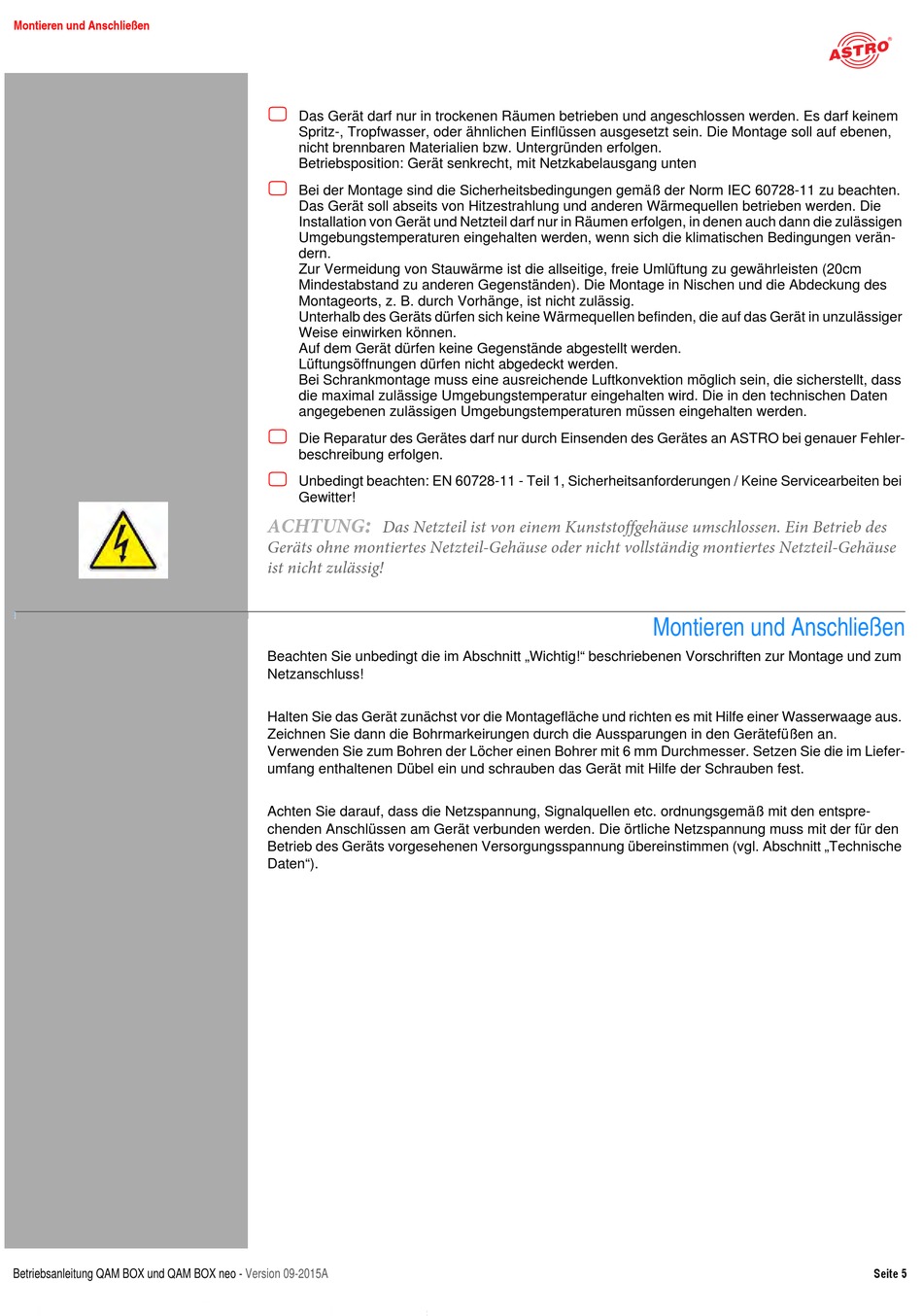

Montieren und Anschließen
Betriebsanleitung QAM BOX und QAM BOX neo -

Das Gerät darf nur in trockenen Räumen betrieben und angeschlossen werden. Es darf keinem
Spritz-, Tropfwasser, oder ähnlichen Einflüssen ausgesetzt sein. Die Montage soll auf ebenen,
nicht brennbaren Materialien bzw. Untergründen erfolgen.
Betriebsposition: Gerät senkrecht, mit Netzkabelausgang unten

Bei der Montage sind die Sicherheitsbedingungen gemäß der Norm IEC 60728-11 zu beachten.
Das Gerät soll abseits von Hitzestrahlung und anderen Wärmequellen betrieben werden. Die
Installation von Gerät und Netzteil darf nur in Räumen erfolgen, in denen auch dann die zulässigen
Umgebungstemperaturen eingehalten werden, wenn sich die klimatischen Bedingungen verän-
dern.
Zur Vermeidung von Stauwärme ist die allseitige, freie Umlüftung zu gewährleisten (20cm
Mindestabstand zu anderen Gegenständen). Die Montage in Nischen und die Abdeckung des
Montageorts, z. B. durch Vorhänge, ist nicht zulässig.
Unterhalb des Geräts dürfen sich keine Wärmequellen befinden, die auf das Gerät in unzulässiger
Weise einwirken können.
Auf dem Gerät dürfen keine Gegenstände abgestellt werden.
Lüftungsöffnungen dürfen nicht abgedeckt werden.
Bei Schrankmontage muss eine ausreichende Luftkonvektion möglich sein, die sicherstellt, dass
die maximal zulässige Umgebungstemperatur eingehalten wird. Die in den technischen Daten
angegebenen zulässigen Umgebungstemperaturen müssen eingehalten werden.

Die Reparatur des Gerätes darf nur durch Einsenden des Gerätes an ASTRO bei genauer Fehler-
beschreibung erfolgen.

Unbedingt beachten: EN 60728-11 - Teil 1, Sicherheitsanforderungen / Keine Servicearbeiten bei
Gewitter!
:
ACHTUNG
Das Netzteil ist von einem Kunststoffgehäuse umschlossen. Ein Betrieb des
Geräts ohne montiertes Netzteil-Gehäuse oder nicht vollständig montiertes Netzteil-Gehäuse
ist nicht zulässig!
Beachten Sie unbedingt die im Abschnitt „Wichtig!" beschriebenen Vorschriften zur Montage und zum
Netzanschluss!
Halten Sie das Gerät zunächst vor die Montagefläche und richten es mit Hilfe einer Wasserwaage aus.
Zeichnen Sie dann die Bohrmarkeirungen durch die Aussparungen in den Gerätefüßen an.
Verwenden Sie zum Bohren der Löcher einen Bohrer mit 6 mm Durchmesser. Setzen Sie die im Liefer-
umfang enthaltenen Dübel ein und schrauben das Gerät mit Hilfe der Schrauben fest.
Achten Sie darauf, dass die Netzspannung, Signalquellen etc. ordnungsgemäß mit den entspre-
chenden Anschlüssen am Gerät verbunden werden. Die örtliche Netzspannung muss mit der für den
Betrieb des Geräts vorgesehenen Versorgungsspannung übereinstimmen (vgl. Abschnitt „Technische
Daten").
