Gerätebeschreibung
SAT-Eingangsbuchsen:
[1] Vertical
[2] Horizontal
[3] Vertical (High/Low)
[4] Horizontal (High/Low)
SAT-Ausgangs- bzw. Durchschleifbuchsen:
[5] Horizontal
[6] Vertical
[7] Horizontal
[8] Vertical
[9] Messpunkt -20 dB
[10] Ausgangsbuchse HF-Signal
[11] Erdungsklemme
[12] Netzanschlusskabel
[13] Betriebszustandsleuchten der
16 QAM Kanäle
[14] LAN-Anschlussbuchse (RJ 45)
[15] Bus-Anschlussbuchse 1
[16] Bus-Anschlussbuchse 2
Betriebsanleitung QAM BOX und QAM BOX neo -
:
HINWEIS
Diese Betriebsanleitung wurde erstellt, um die wesentlichen Hinweise zum
Betrieb der QAM BOX Gräte bereitzustellen. Wir empfehlen ausdrücklich, diese Anleitung zu
lesen bevor das Gerät eingebaut oder in Betrieb genommen wird.
Die Firma ASTRO bestätigt, dass die Informationen in dieser Anleitung zum Zeitpunkt des
Druckes korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der
Bedienung des Gerätes und der Bedienungsanleitung ohne vorherige Ankündigung
durchzuführen.
Im Lieferumfang befinden sich folgende Teile:
QAM BOX bzw. QAM BOX 12 neo oder QAM BOX 16 neo
4 Schrauben (M4) mit Dübel (6 mm)
Betriebsanleitung

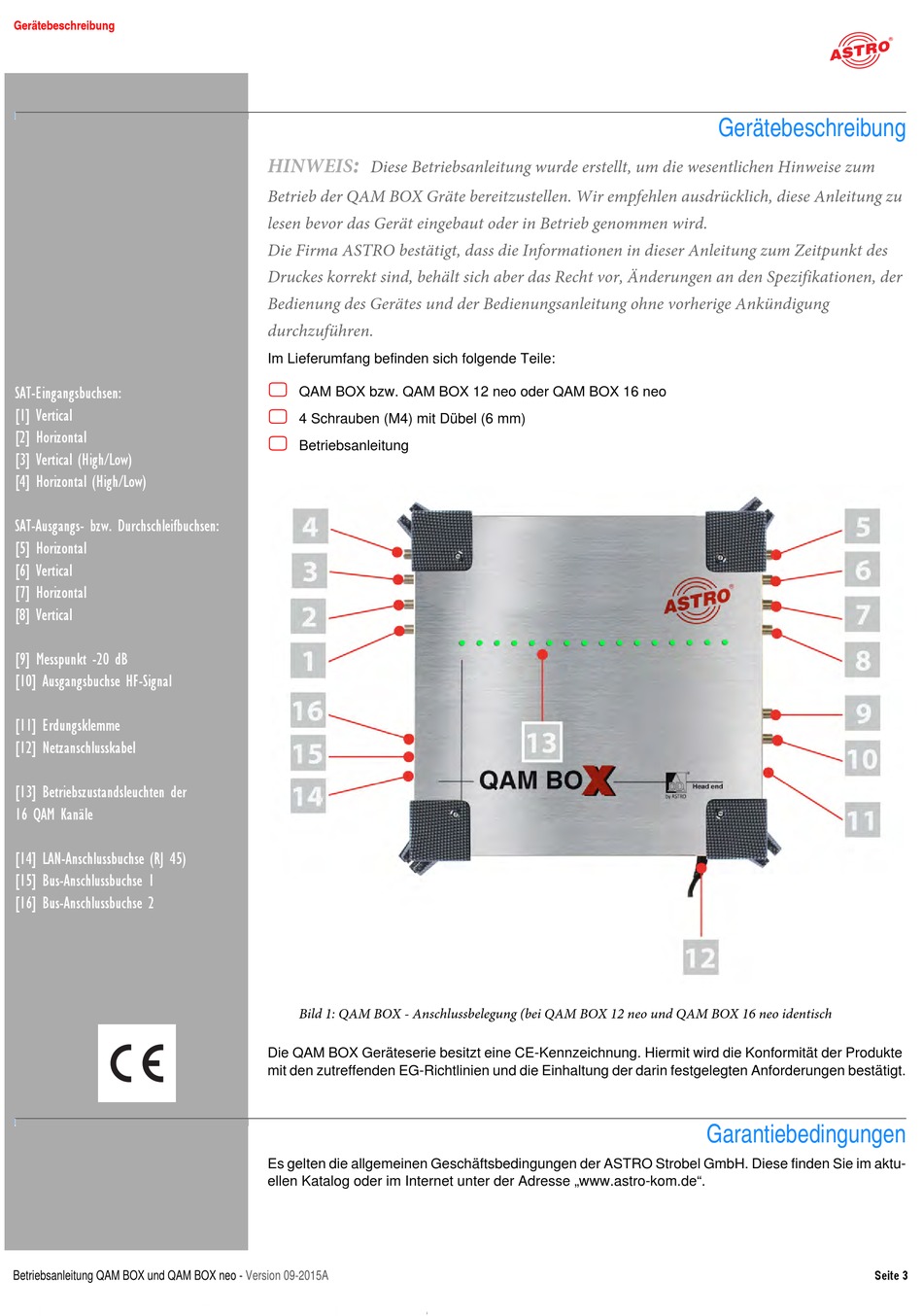

Bild 1: QAM BOX - Anschlussbelegung (bei QAM BOX 12 neo und QAM BOX 16 neo identisch
Die QAM BOX Geräteserie besitzt eine CE-Kennzeichnung. Hiermit wird die Konformität der Produkte
mit den zutreffenden EG-Richtlinien und die Einhaltung der darin festgelegten Anforderungen bestätigt.
Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel GmbH. Diese finden Sie im aktu-
ellen Katalog oder im Internet unter der Adresse „www.astro-kom.de".
Version 09-2015A
